专利摘要
本实用新型公开了一种铝木复合门窗用防水结构,包括实木框体,所述实木框体的一侧固定连接有外包铝框体,且外包铝框体和实木框体内均连接有透明玻璃。本实用新型涉及铝木复合门窗技术领域,通过设置排水孔配合排水腔,可以在阴雨天气时,将透明玻璃上的遇上快速通过排水腔排出,并且配合橡胶条,避免排水腔内积水,通过快速高效的排水,避免铝木复合门窗附近积水,从而大大提高了铝木复合门窗的防水效果,并且经久耐用,不容易因密封条老化导致防水效果变差,并且结构简单,便于生产。
权利要求
1.一种铝木复合门窗用防水结构,包括实木框体(1),其特征在于,所述实木框体(1)的一侧固定连接有外包铝框体(2),且外包铝框体(2)和实木框体(1)内均连接有透明玻璃(3);

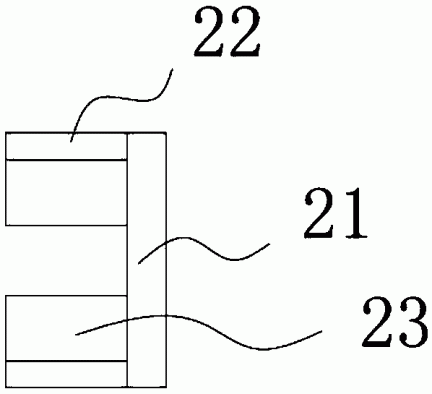

所述外包铝框体(2)包括门字形框体(21)和铝杆(22),所述铝杆(22)与门字形框体(21)的下端固定连接,且铝杆(22)内开设有隔断腔(23),所述铝杆(22)的上表面开设有卡槽(24),且其中一个透明玻璃(3)位于卡槽(24)内设置,所述卡槽(24)的一侧开设有让位槽,且让位槽的下端开设有排水孔(25),所述铝杆(22)的内壁开设有排水腔(26),且排水腔(26)与排水孔(25)连通设置,所述排水腔(26)的内壁固定连接有倾斜设置的橡胶条(27),所述铝杆(22)的下端开设有凹槽,且凹槽内卡接有密封垫(28),所述门字形框体(21)和铝杆(22)远离排水腔(26)的一侧与实木框体(1)固定连接。
2.根据权利要求1所述的一种铝木复合门窗用防水结构,其特征在于,所述卡槽(24)靠近让位槽的侧壁开设有倾斜设置的导向槽,所述铝杆(22)靠近让位槽的上表面固定连接有倾斜设置的板网(4),且板网(4)与透明玻璃(3)相抵设置。
3.根据权利要求1所述的一种铝木复合门窗用防水结构,其特征在于,所述铝杆(22)的一侧固定连接有引水管(5),且引水管(5)与排水腔(26)连通设置。
4.根据权利要求1所述的一种铝木复合门窗用防水结构,其特征在于,所述卡槽(24)的内壁固定连接有密封垫圈(6),且透明玻璃(3)与密封垫圈(6)相抵设置。
5.根据权利要求1所述的一种铝木复合门窗用防水结构,其特征在于,所述门字形框体(21)内开设有空腔,且空腔靠近透明玻璃(3)设置。
