专利摘要

本实用新型提供了一种小龙虾养殖用防翻越的防护网，属于水产品养殖技术领域，包括支撑架，支撑架的内侧安装有拦截网，拦截网的外侧安装有连接柱，连接柱的外侧安装有防护环，支撑架的侧面旋转有旋转轴承，旋转轴承的侧面安装有卡接架，支撑架的另一侧嵌入有卡接槽，卡接槽的侧面安装有伸缩板，设置有容纳柱，使得可通过容纳柱嵌入于土壤内部，使得可通过伸缩柱活动增加容纳柱与土壤的稳定性，并能够通过底拦截网避免现有小龙虾容易从防护网底部翻越，从而达到了能够防止小龙虾从防护网底部翻越的效果，设置有连接柱，使得当小龙虾从拦截网的外侧进行攀爬时，可通过连接柱减少小龙虾在攀爬时的抓紧力。

权利要求

1.一种小龙虾养殖用防翻越的防护网，包括支撑架(1)，其特征在于：所述支撑架(1)的内侧安装有拦截网(101)，所述拦截网(101)的外侧安装有连接柱(2)，所述连接柱(2)的外侧安装有防护环(201)；

所述支撑架(1)的侧面旋转有旋转轴承(301)，所述旋转轴承(301)的侧面安装有卡接架(3)，所述支撑架(1)的另一侧嵌入有卡接槽(5)，所述卡接槽(5)的侧面安装有伸缩板(502)，所述伸缩板(502)的一侧安装有挡板(501)，所述卡接槽(5)的内侧填充有填充层(503)；

所述支撑架(1)的底端安装有容纳柱(4)，所述容纳柱(4)的两侧贯穿有贯穿口(401)，所述容纳柱(4)的底端活动嵌套连接有伸缩柱(402)，所述伸缩柱(402)内侧安装有底拦截网(403)。

2.根据权利要求1所述的小龙虾养殖用防翻越的防护网，其特征在于：所述容纳柱(4)的内部呈中空状设置，所述伸缩柱(402)通过容纳柱(4)与支撑架(1)的底端活动嵌套连接，且容纳柱(4)设置有多个均匀分布于支撑架(1)的底端。

3.根据权利要求1所述的小龙虾养殖用防翻越的防护网，其特征在于：所述填充层(503)呈半圆弧状设置，所述填充层(503)为海绵材质填充层(503)，且填充层(503)通过卡接槽(5)与卡接架(3)呈活动挤压连接。

4.根据权利要求1所述的小龙虾养殖用防翻越的防护网，其特征在于：所述伸缩板(502)分别设置于支撑架(1)侧面的内侧，所述伸缩板(502)与支撑架(1)嵌套连接，且伸缩板(502)、挡板(501)和卡接槽(5)形状与卡接架(3)配套设置。

5.根据权利要求1所述的小龙虾养殖用防翻越的防护网，其特征在于：所述旋转轴承(301)贯穿支撑架(1)的侧面，所述卡接架(3)呈横向“T”状设置，且卡接架(3)与旋转轴承(301)呈0-90°旋转连接，并卡接架(3)与卡接槽(5)嵌套连接。

6.根据权利要求1所述的小龙虾养殖用防翻越的防护网，其特征在于：所述连接柱(2)设置有多个贯穿于支撑架(1)的内侧，所述支撑架(1)长度为2-10m，且连接柱(2)呈垂直方向排列设置于支撑架(1)的内部。

7.根据权利要求1或6任意一项所述的小龙虾养殖用防翻越的防护网，其特征在于：所述连接柱(2)之间均间隔5-10cm，所述连接柱(2)和防护环(201)均为光滑材质制成，且防护环(201)呈半圆弧状分布于连接柱(2)的两侧。

说明书

技术领域

本实用新型涉及水产品养殖技术领域，更具体的，涉及一种小龙虾养殖用防翻越的防护网。

背景技术

小龙虾养殖池塘要有良好的进、排水设施，池塘建成水面积宽4m围水堤宽3m沟状池塘，整个池塘四周需要使用防护网进行防护，避免小龙虾攀爬逃脱。

由专利号为CN201720844999.7提供的实用新型专利，水产养殖用防护网，通孔内设置有浮动球，所述浮动球的侧面与通孔的内壁之间通过钢丝固定连接，该水产养殖用防护网，通过对第一面网、第二面网、第三面网和第四面网之间第一折痕、第二折痕和第三折痕的改进，并且对浮动球的设置，在搭设时，减轻了防护网重量，减轻饲养员的体力，并且折叠方便；

基于上述检索发现，因小龙虾具有一定的攀爬和翻越能力，而现有的防护网通常为网状，使得现有的防护网在对小龙虾进行养殖时，无法很好的防止小龙虾翻越，且现有的防护网在进行转向时，需要借助工具对防护网进行转向，从而使得现有的防护网无法方便安装转向。

实用新型内容

本实用新型旨在于解决背景中现有的防护网无法很好的防止小龙虾翻越，无法方便安装转向的问题，从而提供一种小龙虾养殖用防翻越的防护网。

为实现上述目的，本实用新型提供如下技术方案：一种小龙虾养殖用防翻越的防护网，包括支撑架，所述支撑架的内侧安装有拦截网，所述拦截网的外侧安装有连接柱，所述连接柱的外侧安装有防护环；

所述支撑架的侧面旋转有旋转轴承，所述旋转轴承的侧面安装有卡接架，所述支撑架的另一侧嵌入有卡接槽，所述卡接槽的侧面安装有伸缩板，所述伸缩板的一侧安装有挡板，所述卡接槽的内侧填充有填充层；

所述支撑架的底端安装有容纳柱，所述容纳柱的两侧贯穿有贯穿口，所述容纳柱的底端活动嵌套连接有伸缩柱，所述伸缩柱内侧安装有底拦截网。

优选的，所述容纳柱的内部呈中空状设置，所述伸缩柱通过容纳柱与支撑架的底端活动嵌套连接，且容纳柱设置有多个均匀分布于支撑架的底端。

优选的，所述填充层呈半圆弧状设置，所述填充层为海绵材质填充层，且填充层通过卡接槽与卡接架呈活动挤压连接。

优选的，所述伸缩板分别设置于支撑架侧面的内侧，所述伸缩板与支撑架嵌套连接，且伸缩板、挡板和卡接槽形状与卡接架配套设置。

优选的，所述旋转轴承贯穿支撑架的侧面，所述卡接架呈横向“T”状设置，且卡接架与旋转轴承呈0-90°旋转连接，并卡接架与卡接槽嵌套连接。

优选的，所述连接柱设置有多个贯穿于支撑架的内侧，所述支撑架长度为2-10m，且连接柱呈垂直方向排列设置于支撑架的内部。

优选的，所述连接柱之间均间隔5-10cm，所述连接柱和防护环均为光滑材质制成，且防护环呈半圆弧状分布于连接柱的两侧。

本实用新型提供了一种小龙虾养殖用防翻越的防护网，具有以下有益效果：

1、该种小龙虾养殖用防翻越的防护网设置有容纳柱，使得可通过容纳柱嵌入于土壤内部，使得可通过伸缩柱活动增加容纳柱与土壤的稳定性，且能够通过伸缩柱带动底拦截网进行活动，并能够通过底拦截网避免现有小龙虾容易从防护网底部翻越，从而达到了能够防止小龙虾从防护网底部翻越的效果。

2、该种小龙虾养殖用防翻越的防护网设置有连接柱，使得当小龙虾从拦截网的外侧进行攀爬时，可通过连接柱减少小龙虾在攀爬时的抓紧力，且能够通过防护环进一步减少小龙虾攀爬时的抓紧力，从而达到了能够避免小龙虾从防护网外侧进行翻越的情况。

3、该种小龙虾养殖用防翻越的防护网设置有旋转轴承，使得当支撑架之间通过卡接架和卡接槽进行连接时，可通过旋转轴承带动卡接架进行旋转，并能够通过旋转轴承方便防护网之间进行转向，避免了现有防护网需要额外安装支撑杆对防护网进行转向的情况，且能够通过伸缩板和填充层对卡接架在进行转向时进行进一步限位固定。

附图说明

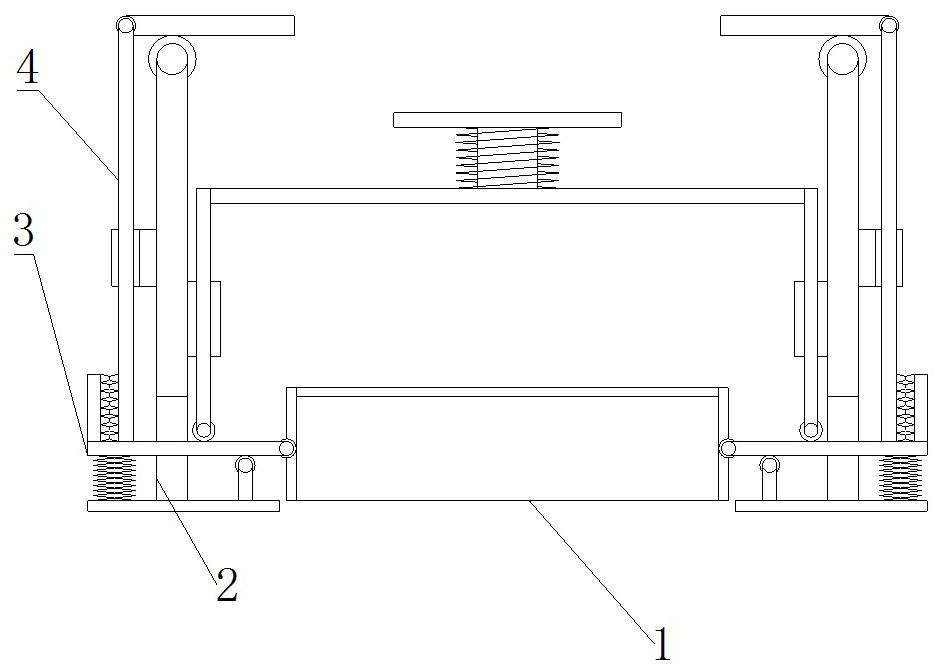

图1为本实用新型的整体结构示意图。

图2为本实用新型的图1中A处剖面结构示意图。

图3为本实用新型的容纳柱结构示意图。

图1-3中：1-支撑架，101-拦截网，2-连接柱，201-防护环，3-卡接架，301-旋转轴承，4-容纳柱，401-贯穿口，402-伸缩柱，403-底拦截网，5-卡接槽，501-挡板，502-伸缩板，503-填充层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种小龙虾养殖用防翻越的防护网，包括支撑架1，支撑架1的内侧安装有拦截网101，拦截网101的外侧安装有连接柱2，连接柱2的外侧安装有防护环201；

支撑架1的侧面旋转有旋转轴承301，旋转轴承301的侧面安装有卡接架3，支撑架1的另一侧嵌入有卡接槽5，卡接槽5的侧面安装有伸缩板502，伸缩板502的一侧安装有挡板501，卡接槽5的内侧填充有填充层503；

支撑架1的底端安装有容纳柱4，容纳柱4的两侧贯穿有贯穿口401，容纳柱4的底端活动嵌套连接有伸缩柱402，伸缩柱402内侧安装有底拦截网403。

在本实施例中：容纳柱4的内部呈中空状设置，伸缩柱402通过容纳柱4与支撑架1的底端活动嵌套连接，且容纳柱4设置有多个均匀分布于支撑架1的底端，设置有容纳柱4，使得可通过容纳柱4嵌入于土壤内部，使得可通过伸缩柱402活动增加容纳柱4与土壤的稳定性，且能够通过伸缩柱402带动底拦截网403进行活动，并能够通过底拦截网403避免现有小龙虾容易从防护网底部翻越，从而达到了能够防止小龙虾从防护网底部翻越的效果。

在本实施例中：填充层503呈半圆弧状设置，填充层503为海绵材质填充层503，且填充层503通过卡接槽5与卡接架3呈活动挤压连接，通过设置有填充层503，使得可通过填充层503对卡接架3进行进一步防护，且能够方便卡接架3进行转向。

在本实施例中：伸缩板502分别设置于支撑架1侧面的内侧，伸缩板502与支撑架1嵌套连接，且伸缩板502、挡板501和卡接槽5形状与卡接架3配套设置，通过设置有伸缩板502，使得当卡接架3进行转向时，伸缩板502带动挡板501进行移动，从而能够在卡接架3转向后通过挡板501和伸缩板502组合对卡接架3进行限位固定。

在本实施例中：旋转轴承301贯穿支撑架1的侧面，卡接架3呈横向“T”状设置，且卡接架3与旋转轴承301呈0-90°旋转连接，并卡接架3与卡接槽5嵌套连接，设置有旋转轴承301，使得当支撑架1之间通过卡接架3和卡接槽5进行连接时，可通过旋转轴承301带动卡接架3进行旋转，并能够通过旋转轴承301方便防护网之间进行转向，避免了现有防护网需要额外安装支撑杆对防护网进行转向的情况，且能够通过伸缩板502和填充层503对卡接架3在进行转向时进行进一步限位固定。

在本实施例中：连接柱2设置有多个贯穿于支撑架1的内侧，支撑架1长度为2-10m，且连接柱2呈垂直方向排列设置于支撑架1的内部，设置有连接柱2，使得当小龙虾从拦截网101的外侧进行攀爬时，可通过连接柱2减少小龙虾在攀爬时的抓紧力，从而达到了能够避免小龙虾从防护网外侧进行翻越的情况。

在本实施例中：连接柱2之间均间隔5-10cm，连接柱2和防护环201均为光滑材质制成，且防护环201呈半圆弧状分布于连接柱2的两侧，通过设置有防护环201，能够通过防护环201进一步减少小龙虾攀爬时的抓紧力。

在使用本实用新型一种小龙虾养殖用防翻越的防护网时，首先将伸缩柱402贯穿土壤内部，并伸缩柱402带动底拦截网403嵌入于土壤内部，随后使用者将支撑架1进行安装，将卡接架3嵌入于卡接槽5的内部，且将旋转轴承301进行旋转，旋转轴承301带动卡接架3进行旋转，当卡接架3旋转时，卡接架3挤压至填充层503的一侧，且伸缩板502带动挡板501进行移动，从而能够在卡接架3转向后通过挡板501和伸缩板502组合对卡接架3进行限位固定，当小龙虾从拦截网101的外侧进行攀爬时，可通过连接柱2减少小龙虾在攀爬时的抓紧力，从而达到了能够避免小龙虾从防护网外侧进行翻越的情况。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
