专利摘要

本实用新型提供一种建筑工地混凝土浇筑模具加工设备，涉及建筑施工领域。该建筑工地混凝土浇筑模具加工设备，包括模体，倒块以自身中心线左右对称套接有滑块，卷辊的外表面以自身中心线前后对称传动连接有拉绳，连杆远离顶板一端固定连接有固定板。该建筑工地混凝土浇筑模具加工设备，通过设置拉绳，能够与滑动装置配合，手动拧动固定开关，使拉绳拉动倒块运动，当拉绳拉动倒块运动时，能够使连接装置向两侧运动，进而使固定块带动固定板运动，使固定板下方的锥形齿与连接块的槽孔分离，使拉绳能够带动倒块进行运动，使倒角的大小能够进行调整，解决了对不同型号的混凝土进行倒角大小调节时，需要更换倒角模具进行浇筑的问题。

权利要求

1.一种建筑工地混凝土浇筑模具加工设备，包括模体(1)，其特征在于：所述模体(1)的顶部开设有凹槽(2)，凹槽(2)的内底壁的四个端点均滑动连接有倒块(3)，倒块(3)以自身中心线左右对称套接有滑块(4)，倒块(3)的内部以自身中心线左右对称开设有块腔(5)，块腔(5)的内壁滑动连接有滑杆(6)，滑杆(6)与滑块(4)固定连接，滑杆(6)远离滑块(4)的一端固定连接有第一弹簧(7)，第一弹簧(7)与块腔(5)的内壁固定连接；

所述模体(1)的内壁以自身中心线左右对称开设有内腔(8)，内腔(8)靠近凹槽(2)一侧的内壁转动连接有转柱(9)，转柱(9)的外表面固定套接有卷辊(10)，转柱(9)远离内腔(8)内壁的一端固定连接有固定开关(12)，固定开关(12)远离转柱(9)的一端穿过内腔(8)延伸出模体(1)的外部，卷辊(10)的外表面以自身中心线前后对称传动连接有拉绳(13)，内腔(8)的内壁以自身中心线前后对称固定连接有滑动装置(14)，内腔(8)的内壁以自身中心线前后对称开设有通槽(15)，通槽(15)与凹槽(2)相连通，模体(1)以通槽(15)的中心线上下对称开设有连腔(18)，通槽(15)靠近凹槽(2)内部的一侧面以自身中心线上下对称滑动连接有连接装置(16)，连接装置(16)靠近连腔(18)的一侧面固定连接有固定块(19)，固定块(19)远离连接装置(16)的一端穿过通槽(15)延伸至连腔(18)的内部，固定块(19)位于连腔(18)内部的一端固定连接有顶板(20)，顶板(20)远离固定块(19)的一端以自身中心线左右对称固定连接有连杆(21)，连杆(21)远离顶板(20)一端固定连接有固定板(22)，固定板(22)远离连杆(21)的一端固定连接有第二弹簧(11)，第二弹簧(11)与连腔(18)的内壁固定连接。

2.根据权利要求1所述的一种建筑工地混凝土浇筑模具加工设备，其特征在于：所述拉绳(13)远离卷辊(10)的一端穿过通槽(15)延伸至凹槽(2)的内部，且拉绳(13)位于凹槽(2)内部的一端与倒块(3)固定连接。

3.根据权利要求1所述的一种建筑工地混凝土浇筑模具加工设备，其特征在于：所述倒块(3)靠近通槽(15)的一侧面以自身中心线上下对称固定连接有连接块(17)，且连接块(17)穿过凹槽(2)延伸至内腔(8)的内部。

4.根据权利要求1所述的一种建筑工地混凝土浇筑模具加工设备，其特征在于：所述拉绳(13)与滑动装置(14)滑动连接，且拉绳(13)与连接装置(16)滑动连接。

5.根据权利要求1所述的一种建筑工地混凝土浇筑模具加工设备，其特征在于：所述固定板(22)靠近连杆(21)的一侧面设置有锥形齿，且锥型齿与连接块(17)顶部开设的槽孔相适配。

6.根据权利要求1所述的一种建筑工地混凝土浇筑模具加工设备，其特征在于：所述连接装置(16)与滑动装置(14)位于同一水平线，且拉绳(13)通过滑动装置(14)与连接装置(16)成一直线。

说明书

技术领域

本实用新型涉及建筑施工技术领域，具体为一种建筑工地混凝土浇筑模具加工设备。

背景技术

建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程，施工作业的场所称为"建筑施工现场"或叫"施工现场"，也叫工地。模具加工是指成型和制坯工具的加工，此外还包括剪切模和模切模具。通常情况下，模具有上模和下模两部分组成。

在使用模具对混凝土进行浇筑成型使用时，需要对混凝土进行边角的倒角处理，由于建筑所使用的成型混凝土型不同，故对倒角的大小要求也有所不同，现在建筑工地所使用的模具加工设备对混凝土进行倒角加工时，对不同型号的混凝土进行倒角大小调节时，需要更换倒角模具进行浇筑，较为费事费力。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种建筑工地混凝土浇筑模具加工设备，解决了上述背景技术中所提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种建筑工地混凝土浇筑模具加工设备，包括模体，模体的顶部开设有凹槽，凹槽的内底壁的四个端点均滑动连接有倒块，倒块以自身中心线左右对称套接有滑块，倒块的内部以自身中心线左右对称开设有块腔，块腔的内壁滑动连接有滑杆，滑杆与滑块固定连接，滑杆远离滑块的一端固定连接有第一弹簧，第一弹簧与块腔的内壁固定连接。

模体的内壁以自身中心线左右对称开设有内腔，内腔靠近凹槽一侧的内壁转动连接有转柱，转柱的外表面固定套接有卷辊，转柱远离内腔内壁的一端固定连接有固定开关，固定开关远离转柱的一端穿过内腔延伸出模体的外部，卷辊的外表面以自身中心线前后对称传动连接有拉绳，内腔的内壁以自身中心线前后对称固定连接有滑动装置，内腔的内壁以自身中心线前后对称开设有通槽，通槽与凹槽相连通，模体以通槽的中心线上下对称开设有连腔，通槽靠近凹槽内部的一侧面以自身中心线上下对称滑动连接有连接装置，连接装置靠近连腔的一侧面固定连接有固定块，固定块远离连接装置的一端穿过通槽延伸至连腔的内部，固定块位于连腔内部的一端固定连接有顶板，顶板远离固定块的一端以自身中心线左右对称固定连接有连杆，连杆远离顶板一端固定连接有固定板，固定板远离连杆的一端固定连接有第二弹簧，第二弹簧与连腔的内壁固定连接。

优选的，所述拉绳远离卷辊的一端穿过通槽延伸至凹槽的内部，且拉绳位于凹槽内部的一端与倒块固定连接。

优选的，所述倒块靠近通槽的一侧面以自身中心线上下对称固定连接有连接块，且连接块穿过凹槽延伸至内腔的内部。

优选的，所述拉绳与滑动装置滑动连接，且拉绳与连接装置滑动连接。

优选的，所述固定板靠近连杆的一侧面设置有锥形齿，且锥型齿与连接块顶部开设的槽孔相适配。

优选的，所述连接装置与滑动装置位于同一水平线，且拉绳通过滑动装置与连接装置成一直线。

(三)有益效果

本实用新型提供了一种建筑工地混凝土浇筑模具加工设备。具备以下有益效果：

1、该建筑工地混凝土浇筑模具加工设备，通过设置拉绳，能够与滑动装置配合，当需要对模具内部的倒角进行调整时，手动拧动固定开关，能够使卷辊拉动拉绳运动，进而使拉绳拉动倒块运动，当拉绳拉动倒块运动时，拉绳拉力增大，能够使连接装置向两侧运动，进而使固定块带动固定板运动，使固定板下方的锥形齿与连接块的槽孔分离，使连接块能够运动，进而使拉绳能够带动倒块进行运动，使倒角的大小能够进行调整，解决了对不同型号的混凝土进行倒角大小调节时，需要更换倒角模具进行浇筑的问题。

2、该建筑工地混凝土浇筑模具加工设备，通过设置第一弹簧，能够与滑杆配合，当拉绳带动倒块运动时，能够使滑块收缩进块腔内部，进而使倒角调整时，倒角的两侧能够同时进行运动调整，通过设置第二弹簧，当倒块位置调整到位时，停止拧动固定开关，使拉绳拉力减小，第二弹簧顶动固定板回原位，进而使固定板的锥型齿与连接块的槽孔配合固定，使倒角调整过后固定更加的方便快捷。

附图说明

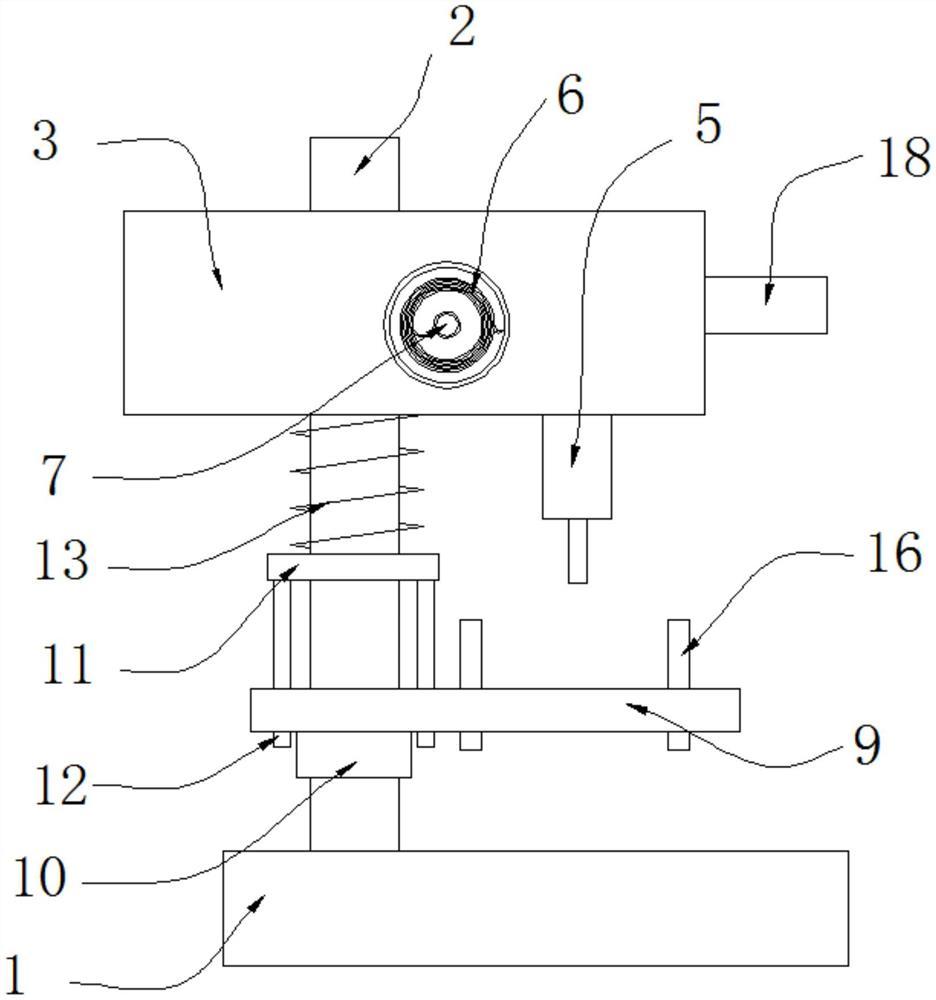

图1为本实用新型结构示意图；

图2为本实用新型局部结构示意图；

图3为本实用新型内腔内部结构示意图；

图4为本实用新型通槽局部结构示意图；

图5为本实用新型连腔局部结构示意图。

其中，1模体、2凹槽、3倒块、4滑块、5块腔、6滑杆、7第一弹簧、8内腔、9转柱、10卷辊、11第二弹簧、12固定开关、13拉绳、14滑动装置、15通槽、16连接装置、17连接块、18连腔、19固定块、20顶板、21连杆、22固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种建筑工地混凝土浇筑模具加工设备，如图1-5所示，包括模体1，模体1的顶部开设有凹槽2，凹槽2的内底壁的四个端点均滑动连接有倒块3，倒块3以自身中心线左右对称套接有滑块4，倒块3的内部以自身中心线左右对称开设有块腔5，块腔5的内壁滑动连接有滑杆6，滑杆6与滑块4固定连接，滑杆6远离滑块4的一端固定连接有第一弹簧7，第一弹簧7与块腔5的内壁固定连接。

模体1的内壁以自身中心线左右对称开设有内腔8，内腔8靠近凹槽2一侧的内壁转动连接有转柱9，转柱9的外表面固定套接有卷辊10，转柱9远离内腔8内壁的一端固定连接有固定开关12，固定开关12远离转柱9的一端穿过内腔8延伸出模体1的外部，卷辊10的外表面以自身中心线前后对称传动连接有拉绳13，内腔8的内壁以自身中心线前后对称固定连接有滑动装置14，内腔8的内壁以自身中心线前后对称开设有通槽15，通槽15与凹槽2相连通，拉绳13远离卷辊10的一端穿过通槽15延伸至凹槽2的内部，且拉绳13位于凹槽2内部的一端与倒块3固定连接，设置拉绳13，能够在固定开关12转动时，使拉绳13拉动倒块3进行运动，进而使模具的倒角能够进行快速的调整，倒块3靠近通槽15的一侧面以自身中心线上下对称固定连接有连接块17，且连接块17穿过凹槽2延伸至内腔8的内部，设置连接块17，能够在拉绳13带动倒块3调整时，使倒块3运动时自身不易晃动，进而使倒角调整时更加稳定，模体1以通槽15的中心线上下对称开设有连腔18，通槽15靠近凹槽2内部的一侧面以自身中心线上下对称滑动连接有连接装置16，拉绳13与滑动装置14滑动连接，且拉绳13与连接装置16滑动连接，通过滑动连接，能够在拉绳13带动倒块3调整时，使拉绳13运动更加顺畅，进而使倒角调整更加快捷稳定，连接装置16与滑动装置14位于同一水平线，且拉绳13通过滑动装置14与连接装置16成一直线，能够在拉绳13通过滑动装置14将连接装置16带动并向两侧运动的同时，使拉绳13的位置不变，进而使拉绳13拉动运动更加稳定，连接装置16靠近连腔18的一侧面固定连接有固定块19，固定块19远离连接装置16的一端穿过通槽15延伸至连腔18的内部，固定块19位于连腔18内部的一端固定连接有顶板20，顶板20远离固定块19的一端以自身中心线左右对称固定连接有连杆21，连杆21远离顶板20一端固定连接有固定板22，固定板22靠近连杆21的一侧面设置有锥形齿，且锥型齿与连接块17顶部开设的槽孔相适配，通过适配，能够在倒角调整完毕后，使连接杆17能够通过固定板22进行固定，进而使模具调整完毕后使用更加方便快捷，提高工作效率，固定板22远离连杆21的一端固定连接有第二弹簧11，第二弹簧11与连腔18的内壁固定连接。

工作原理

当该建筑工地混凝土浇筑模具加工设备使用时，通过手动拧动固定开关12，能够使卷辊10带动拉绳13进行转动，进而使拉绳13带动倒块3运动调整，通过设置连接装置16，能够与通槽15配合，当拉绳13拉动倒块3运动时，拉绳13自身的拉力增加，使连接装置16能够向上下两侧运动，当连接装置16向两侧运动时，能够带动固定块19运动，进而使顶板20带动固定板22运动，使固定板22的锥型齿与连接块17的槽孔分离，使连接块17能够跟随倒块3一起运动，使模具的倒角能够进行调整，通过设置第二弹簧11，当模具倒角调整完毕后，停止转动固定开关12，能够使拉绳13的拉力变小，第二弹簧11能够使固定板22回原位，使固定板22的锥型齿与连接块17的槽孔接触固定，进而使倒块3的位置固定，使模具倒角调整完毕后使用起来更加方便快捷，

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
