专利摘要

本发明公开了一种便于使用的绝缘绳耐压测试绕绳装置，包括底板，两个第一圆板之间设置有两个加压导电杆和两个接地导电杆，其中一个接地导电杆的两端均设置有用于栓接绝缘绳的栓接块，且第四圆板通过第四支撑轴与第一安装块固定连接，第一安装块的顶部设置有第二安装块，其中一个支撑杆的两端均设置有栓接块，本发明通过接地导电杆上的栓接块可以固定住绝缘绳的一端，提高绝缘绳固定的效率，避免用手栓接的绝缘绳在卷绕的过程中发生错位和缠绕，通过第一安装块和第二安装块可以方便工作人员安装和拆卸第五圆板，通过支撑杆上的栓接块可以将绝缘绳栓接在其中一个支撑杆上，进而对测试后的绝缘绳进行卷绕收纳。

权利要求

1.一种便于使用的绝缘绳耐压测试绕绳装置，包括底板(1)，其特征在于，还包括：

置于底板(1)两侧的支撑板(2)，两个所述支撑板(2)相对设置，且两个所述支撑板(2)之间的底部设置有用于调整绝缘绳位置的圆环(6)；

分别置于两个支撑板(2)一端的第一支撑轴(7)和第二支撑轴(12)，所述第一支撑轴(7)的一端和第二支撑轴(12)的一端均设置有第一圆板(8)，两个第一圆板(8)之间设置有两个加压导电杆(9)和两个接地导电杆(10)，且加压导电杆(9)和接地导电杆(10)为交错设置，其中一个接地导电杆(10)的两端均设置有用于栓接绝缘绳的栓接块(11)；

置于支撑板(2)上的控制开关(15)，所述控制开关(15)的一侧设置有第三减速伺服电机(16)，所述第三减速伺服电机(16)的输出轴与第三支撑轴(17)的一端传动连接，所述第三支撑轴(17)的另一端设置有第二圆板(18)，所述第二圆板(18)的一侧活动设置有第四圆板(25)，所述第四圆板(25)的一侧设置有第四支撑轴(26)，且第四圆板(25)通过第四支撑轴(26)与第一安装块(27)固定连接；

置于第一安装块(27)一侧的挡板(28)，所述第一安装块(27)的顶部设置有第二安装块(29)，所述第一安装块(27)的一侧和第二安装块(29)的一侧设置有相互匹配的圆柱槽(32)，所述圆柱槽(32)的底部设置有矩形槽(33)，所述第一安装块(27)通过矩形槽(33)与第五圆板(34)相连接；

置于第五圆板(34)的一侧与四个支撑杆(35)的一端可拆卸连接，四个所述支撑杆(35)的另一端与另一个第五圆板(34)的一侧可拆卸连接，另一个所述第五圆板(34)的另一侧设置有第一安装块(27)，且另一个所述第五圆板(34)通过第一安装块(27)与支撑板(2)的内侧活动连接，其中一个所述支撑杆(35)的两端均设置有栓接块(11)。

2.根据权利要求1所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述圆环(6)的底部设置有活动块(4)，所述活动块(4)的底部设置有内螺纹穿孔，且活动块(4)通过内螺纹穿孔与螺杆(3)螺纹连接，所述活动块(4)的中部套接有用于提高圆环(6)稳定性的限位杆(5)，所述限位杆(5)的两端分别与两个支撑板(2)的底部固定连接，所述螺杆(3)的一端与其中一个支撑板(2)的底部活动连接，所述螺杆(3)的另一端穿过另一个支撑板(2)的底部与第二减速伺服电机(14)的输出轴传动连接。

3.根据权利要求1所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述第一支撑轴(7)的另一端与其中一个支撑板(2)的表面活动连接，所述第二支撑轴(12)的另一端穿过另一个支撑板(12)与第一减速伺服电机(13)的输出轴传动连接。

4.根据权利要求1所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述第二圆板(18)一侧的内部活动设置有第三圆板(19)，所述第三圆板(19)的一侧设置有支撑杆(20)，所述支撑杆(20)的顶部与顶块(21)一侧的底部铰接，所述支撑杆(20)与顶块(21)之间还设置有弹簧(22)，所述第二圆板(18)与第三圆板(19)的连接处均匀设置有若干与顶块(21)相匹配的顶槽(23)，所述第三圆板(19)的一侧设置有圆柱(24)，且第三圆板(19)通过圆柱(24)与第四圆板(25)的一侧固定连接。

5.根据权利要求1所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述第二安装块(29)顶部的四个拐角均设置有第一螺栓(30)，且第二安装块(29)通过第一螺栓(30)与第一安装块(27)可拆卸连接，所述第一安装块(27)顶部的四个拐角均设置有与第一螺栓(30)相匹配的螺孔(31)。

6.根据权利要求1所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述栓接块(11)的一侧穿插设置有第二螺栓(36)，所述第二螺栓(36)的一端转动设置有滑块(37)，且所述第二螺栓(36)通过滑块(37)与栓接块(11)滑动连接，所述滑块(37)与栓接块(11)的中部设置有用于穿插绝缘绳的间隙。

7.根据权利要求3所述的一种便于使用的绝缘绳耐压测试绕绳装置，其特征在于，所述第一减速伺服电机(13)、第二减速伺服电机(14)和第三减速伺服电机(16)均通过控制开关(15)与外接电源电性连接。

说明书

技术领域

本发明涉及一种绕绳装置，具体为一种便于使用的绝缘绳耐压测试绕绳装置。

背景技术

在供电部门生产作业的很多场合，绝缘绳是广泛使用的工器具之一，它在保障人身和设备安全方面起到了至关重要的作用。电力安全规程规定，绝缘绳每半年需进行一次工频耐压试验。

绝缘绳耐压测试绕绳装置是用于对绝缘绳进行卷绕，提高绝缘绳的检测效率，而绝缘绳在安装过程中，由于绝缘绳较粗，栓接在检测用的加压导电杆上费时费力，且栓接效果不好，栓接后占用较大的空间，影响绝缘绳卷绕的效果，且卷绕绳在卷绕后，拆卸不方便。因此我们对此做出改进，提出一种便于使用的绝缘绳耐压测试绕绳装置。

发明内容

为解决现有技术存在的绝缘绳较粗，栓接在检测用的加压导电杆上费时费力，且栓接效果不好，栓接后占用较大的空间，影响绝缘绳卷绕效果，且卷绕绳在卷绕后，拆卸不方便的缺陷，本发明提供一种便于使用的绝缘绳耐压测试绕绳装置。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种便于使用的绝缘绳耐压测试绕绳装置，包括底板，还包括：

置于底板两侧的支撑板，两个所述支撑板相对设置，且两个所述支撑板之间的底部设置有用于调整绝缘绳位置的圆环；

分别置于两个支撑板一端的第一支撑轴和第二支撑轴，所述第一支撑轴的一端和第二支撑轴的一端均设置有第一圆板，两个第一圆板之间设置有两个加压导电杆和两个接地导电杆，且加压导电杆和接地导电杆为交错设置，其中一个接地导电杆的两端均设置有用于栓接绝缘绳的栓接块；

置于支撑板上的控制开关，所述控制开关的一侧设置有第三减速伺服电机，所述第三减速伺服电机的输出轴与第三支撑轴的一端传动连接，所述第三支撑轴的另一端设置有第二圆板，所述第二圆板的一侧活动设置有第四圆板，所述第四圆板的一侧设置有第四支撑轴，且第四圆板通过第四支撑轴与第一安装块固定连接；

置于第一安装块一侧的挡板，所述第一安装块的顶部设置有第二安装块，所述第一安装块的一侧和第二安装块的一侧设置有相互匹配的圆柱槽，所述圆柱槽的底部设置有矩形槽，所述第一安装块通过矩形槽与第五圆板相连接；

置于第五圆板的一侧与四个支撑杆的一端可拆卸连接，四个所述支撑杆的另一端与另一个第五圆板的一侧可拆卸连接，另一个所述第五圆板的另一侧设置有第一安装块，且另一个所述第五圆板通过第一安装块与支撑板的内侧活动连接，其中一个所述支撑杆的两端均设置有栓接块。

作为本发明的一种优选技术方案，所述圆环的底部设置有活动块，所述活动块的底部设置有内螺纹穿孔，且活动块通过内螺纹穿孔与螺杆螺纹连接，所述活动块的中部套接有用于提高圆环稳定性的限位杆，所述限位杆的两端分别与两个支撑板的底部固定连接，所述螺杆的一端与其中一个支撑板的底部活动连接，所述螺杆的另一端穿过另一个支撑板的底部与第二减速伺服电机的输出轴传动连接。

作为本发明的一种优选技术方案，所述第一支撑轴的另一端与其中一个支撑板的表面活动连接，所述第二支撑轴的另一端穿过另一个支撑板与第一减速伺服电机的输出轴传动连接。

作为本发明的一种优选技术方案，所述第二圆板一侧的内部活动设置有第三圆板，所述第三圆板的一侧设置有支撑杆，所述支撑杆的顶部与顶块一侧的底部铰接，所述支撑杆与顶块之间还设置有弹簧，所述第二圆板与第三圆板的连接处均匀设置有若干与顶块相匹配的顶槽，所述第三圆板的一侧设置有圆柱，且第三圆板通过圆柱与第四圆板的一侧固定连接。

作为本发明的一种优选技术方案，所述第二安装块顶部的四个拐角均设置有第一螺栓，且第二安装块通过第一螺栓与第一安装块可拆卸连接，所述第一安装块顶部的四个拐角均设置有与第一螺栓相匹配的螺孔。

作为本发明的一种优选技术方案，所述栓接块的一侧穿插设置有第二螺栓，所述第二螺栓的一端转动设置有滑块，且所述第二螺栓通过滑块与栓接块滑动连接，所述滑块与栓接块的中部设置有用于穿插绝缘绳的间隙。

作为本发明的一种优选技术方案，所述第一减速伺服电机、第二减速伺服电机和第三减速伺服电机均通过控制开关与外接电源电性连接。

本发明的有益效果是：该种一种便于使用的绝缘绳耐压测试绕绳装置，通过接地导电杆上的栓接块可以固定住绝缘绳，提高绝缘绳固定的效率，提高绝缘绳卷绕的效果，避免用手栓接的绝缘绳在卷绕的过程中发生错位和缠绕，通过第一安装块和第二安装块可以方便工作人员安装和拆卸第五圆板，且第一安装块可以带动第五圆板旋转，通过第五圆板可以带动支撑杆旋转，通过支撑杆上的栓接块可以将绝缘绳栓接在其中一个支撑杆上，进而对测试后的绝缘绳进行卷绕收纳，通过支撑杆与第五圆板可以拆卸设置，当卷绕完之后，将第五圆板、支撑杆和绝缘绳取下，然后将第五圆板和支撑杆拆下，就可以方便的取下绝缘绳。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的结构示意图；

图2是本发明的第一圆板结构示意图；

图3是本发明的活动块结构示意图；

图4是本发明的第三圆板斜视结构示意图；

图5是本发明的第三圆板正面结构示意图；

图6是本发明的第二圆板斜视结构示意图；

图7是本发明的第二圆板正面结构示意图；

图8是本发明的第一安装块结构示意图；

图9是本发明的支撑杆结构示意图；

图10是本发明的滑块结构示意图。

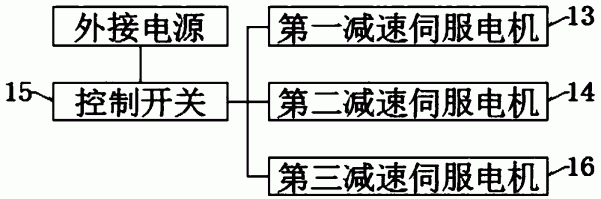

图11是本发明的电路模块示意图。

图中：1、底板；2、支撑板；3、螺杆；4、活动块；5、限位杆；6、圆环；7、第一支撑轴；8、第一圆板；9、加压导电杆；10、接地导电杆；11、栓接块；12、第二支撑轴；13、第一减速伺服电机；14、第二减速伺服电机；15、控制开关；16、第三减速伺服电机；17、第三支撑轴；18、第二圆板；19、第三圆板；20、支撑杆；21、顶块；22、弹簧；23、顶槽；24、圆柱；25、第四圆板；26、第四支撑轴；27、第一安装块；28、挡板；29、第二安装块；30、第一螺栓；31、螺孔；32、圆柱槽；33、矩形槽；34、第五圆板；35、支撑杆；36、第二螺栓；37、滑块。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例：如图1-11所示，本发明一种便于使用的绝缘绳耐压测试绕绳装置，包括底板1，还包括：

置于底板1两侧的支撑板2，两个支撑板2相对设置，且两个支撑板2之间的底部设置有用于调整绝缘绳位置的圆环6，通过圆环6，当圆环6在水平方向上移动时，会带动卷绕绳，使得卷绕绳能够卷绕的更加均匀；

分别置于两个支撑板2一端的第一支撑轴7和第二支撑轴12，第一支撑轴7的一端和第二支撑轴12的一端均设置有第一圆板8，两个第一圆板8之间设置有两个加压导电杆9和两个接地导电杆10，且加压导电杆9和接地导电杆10为交错设置，其中一个接地导电杆10的两端均设置有用于栓接绝缘绳的栓接块11，通过第一圆板8可以支撑两个加压导电杆9和两个接地导电杆10，通过两个加压导电杆9和两个接地导电杆10可以对卷绕的绝缘绳进行耐压测试，通过栓接块11可以固定住绝缘绳，提高绝缘绳固定的效率，提高绝缘绳卷绕的效果，避免用手栓接的绝缘绳在卷绕的过程中发生错位和缠绕；

置于支撑板2上的控制开关15，控制开关15的一侧设置有第三减速伺服电机16，第三减速伺服电机16的输出轴与第三支撑轴17的一端传动连接，第三支撑轴17的另一端设置有第二圆板18，第二圆板18的一侧活动设置有第四圆板25，第四圆板25的一侧设置有第四支撑轴26，且第四圆板25通过第四支撑轴26与第一安装块27固定连接，通过第三减速伺服电机16可以带动第三支撑轴17旋转，第三支撑轴17可以带动第二圆板18旋转，第二圆板18可以带动第四圆板25旋转，第四圆板25可以带动第四支撑轴26旋转，第四支撑轴26可以带动第一安装块27旋转；

置于第一安装块27一侧的挡板28，第一安装块27的顶部设置有第二安装块29，第一安装块27的一侧和第二安装块29的一侧设置有相互匹配的圆柱槽32，圆柱槽32的底部设置有矩形槽33，第一安装块27通过矩形槽33与第五圆板34相连接，通过第一安装块27和第二安装块29可以方便工作人员安装和拆卸第五圆板34，且第一安装块27可以带动第五圆板34旋转；

置于第五圆板34的一侧与四个支撑杆35的一端可拆卸连接，四个支撑杆35的另一端与另一个第五圆板34的一侧可拆卸连接，另一个第五圆板34的另一侧设置有第一安装块27，且另一个第五圆板34通过第一安装块27与支撑板2的内侧活动连接，其中一个支撑杆35的两端均设置有栓接块11，通过第五圆板34可以带动支撑杆35旋转，通过栓接块11可以将绝缘绳栓接在其中一个支撑杆35上，进而对测试后的绝缘绳进行卷绕收纳，通过支撑杆35与第五圆板34可以拆卸设置，当卷绕完之后，将第五圆板34、支撑杆35和绝缘绳取下，然后将第五圆板34和支撑杆35拆下，就可以方便的取下绝缘绳。

其中，圆环6的底部设置有活动块4，活动块4的底部设置有内螺纹穿孔，且活动块4通过内螺纹穿孔与螺杆3螺纹连接，活动块4的中部套接有用于提高圆环6稳定性的限位杆5，限位杆5的两端分别与两个支撑板2的底部固定连接，螺杆3的一端与其中一个支撑板2的底部活动连接，螺杆3的另一端穿过另一个支撑板2的底部与第二减速伺服电机14的输出轴传动连接。通过第二减速伺服电机14可以带动螺杆3旋转，通欧冠螺杆3可以带动活动块4移动，通过限位杆5可以避免活动块4旋转，提高了圆环6移动时的稳定性。

其中，第一支撑轴7的另一端与其中一个支撑板2的表面活动连接，第二支撑轴12的另一端穿过另一个支撑板12与第一减速伺服电机13的输出轴传动连接。通过第一减速伺服电机13可以带动第二支撑轴12旋转。

其中，第二圆板18一侧的内部活动设置有第三圆板19，第三圆板19的一侧设置有支撑杆20，支撑杆20的顶部与顶块21一侧的底部铰接，支撑杆20与顶块21之间还设置有弹簧22，第二圆板18与第三圆板19的连接处均匀设置有若干与顶块21相匹配的顶槽23，第三圆板19的一侧设置有圆柱24，且第三圆板19通过圆柱24与第四圆板25的一侧固定连接。通过第二圆板18上的顶槽23与第三圆板19上的顶块21，可以方便工作人员用手拨动顶块21旋转，进而带动第三圆板19旋转，且顶槽23与顶块21可以实现用顶槽23带动顶块21向另一个方向旋转。

其中，第二安装块29顶部的四个拐角均设置有第一螺栓30，且第二安装块29通过第一螺栓30与第一安装块27可拆卸连接，第一安装块27顶部的四个拐角均设置有与第一螺栓30相匹配的螺孔31。通过第一安装块27和第二安装块29可以方便工作人员拆卸第五圆板34，进而取下卷绕后的绝缘绳。

其中，栓接块11的一侧穿插设置有第二螺栓36，第二螺栓36的一端转动设置有滑块37，且第二螺栓36通过滑块37与栓接块11滑动连接，滑块37与栓接块11的中部设置有用于穿插绝缘绳的间隙。通过第二螺栓36可以带动滑块37在栓接块11中滑动，缩小栓接块11与滑块37中的间隙，挤压穿插在间隙中的绝缘绳，实现快速栓接绝缘绳的作用，提高了工作人员的工作效率。

其中，第一减速伺服电机13、第二减速伺服电机14和第三减速伺服电机16均通过控制开关15与外接电源电性连接。通过控制开关15可以控制第一减速伺服电机13、第二减速伺服电机14和第三减速伺服电机16。

工作时，当工作人员需要使用绕绳装置时，可以将绝缘绳穿过圆环6，再将绝缘绳穿过接地导电杆10上栓接块11中的间隙，旋拧第二螺栓36，第二螺栓36转动时会带动滑块37移动，当滑块37移动时，滑块37与栓接块11之间形成的间隙会变小，间隙中的绝缘绳会被挤压，进而固定住绝缘绳，固定方式简单，固定效率高，通过控制开关15启动第一减速伺服电机13和第二减速伺服电机14，第一减速伺服电机13会带动第二支撑轴12旋转，第二支撑轴12会带动第一圆板8旋转，第一圆板8会带动两个加压导电杆9和两个接地导电杆10旋转，由于绝缘绳的一端固定在其中一个接地导电杆10上，当接地导电杆10旋转时会将绝缘绳缠绕在两个加压导电杆9和两个接地导电杆10上，卷绕过程中，第二减速伺服电机14会带动螺杆3旋转，螺杆3会带动活动块4在水平方向上移动，进而带动活动块4顶部的圆环6移动，穿过圆环6的绝缘绳会在圆环6移动时均匀的卷绕在加压导电杆9和接地导电杆10上。

通过加压导电杆9和接地导电杆10对绝缘绳进行耐压测试之后，将绝缘绳的一端穿过圆环，再通过栓接块11，将绝缘绳栓接在其中一个支撑杆35上，若绝缘绳的长度不够，可以用手拨动旋转支撑杆35，支撑杆35带动第五圆盘34旋转，当第五圆盘34旋转时可以带动第一安装块27旋转，第一安装块27带动第四支撑轴26旋转，第四支撑轴26带动第四圆板25旋转，第四圆板25带动圆柱24旋转，圆柱24带动第三圆板19旋转，第三圆板19带动支撑杆20和顶块21旋转，当顶块21与顶槽23发生相对移动时，顶槽23会挤压顶块21，顶块21底部的弹簧22被压缩，通过顶块21、顶槽23和弹簧22可以方便工作人员对顶块21进行旋转，进而对第五圆板34进行旋转，方便工作人员调整支撑杆35上的栓接块11的位置，工作人员只能用手将顶块21向一个方向转动，通过控制开关15启动第三减速伺服电机16，第三减速伺服电机16带动第三支撑轴17旋转，第三支撑轴17带动第二圆板18旋转，第二圆板18带动顶槽23旋转，顶槽23与顶块21接触，推动顶块21旋转，顶块21带动第三圆板19旋转，第三圆板19通过圆柱24、第四圆板25、第四支撑轴26和第一安装块27带动第五圆板34旋转，进而带动绝缘绳能够缠绕在支撑杆35上，方便工作人员收纳测试后的绝缘绳。

当卷绕完，工作人员需要取下成捆状的绝缘绳时，可以通过将第一安装块27和第二安装块29分离，取下第五圆板34和支撑杆35，由于支撑杆35与第五圆板34为可拆卸设置，通过将支撑杆35与第五圆板34分离，再将支撑杆35从绝缘绳中抽出，就可以快速取下绝缘绳。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
