专利摘要

本发明提供一种机械制造用安装有工件紧固机构的切割工作台，包括固定卡盘和压块；所述切割台左端内部开设有一处落料腔，且落料腔出口处位于切割台前端面上；所述刀具支撑架通过螺钉安装在切割台顶部端面中间部位处，且切割刀具转动连接于刀具支撑架上，并且切割刀具底部位于落料口内；所述固定条安装在切割台顶部端面右端，且固定条尺安装在安装在切割台顶部端面左端；有利于将装置切割下来的高速高温金属颗粒进行集中收集，避免高温粉末迸溅周边人员身上，对工作人员造成伤害；并且配合铁渣收集箱内部降温液的设置，可对铁渣收集箱内部收集的高温金属颗粒进行降温，避免高温金属颗粒将周边可燃物点燃，产生安全隐患。

权利要求

1.一种机械制造用安装有工件紧固机构的切割工作台，其特征在于：该机械制造用安装有工件紧固机构的切割工作台包括切割台，落料口，落料腔，缓冲橡胶垫，切割刀具，固定条，固定条尺，铁渣收集箱，排气网，降温液，刀具支撑架，一号固定卡块，一号固定卡槽，螺纹轴，转柄，二号固定卡块，二号固定卡槽，固定卡盘和压块；所述切割台左端内部开设有一处落料腔，且落料腔出口处位于切割台前端面上；所述刀具支撑架通过螺钉安装在切割台顶部端面中间部位处，且切割刀具转动连接于刀具支撑架上，并且切割刀具底部位于落料口内；所述固定条安装在切割台顶部端面右端，且固定条尺安装在切割台顶部端面左端；所述铁渣收集箱通过螺钉安装在切割台后端面上，且降温液存储在铁渣收集箱内部；所述一号固定卡块和二号固定卡块均位于切割台顶部端面上，且二号固定卡块后端面开设有一处二号固定卡槽，并且二号固定卡块后端面整齐分布有多处压块；所述螺纹轴为三处，且三处螺纹轴均螺纹连接于切割台顶部端面上，并且螺纹轴尾端安装有一处转柄；所述固定卡盘右侧端面安装有多处压块，且固定卡盘位于切割台顶部端面上；所述切割台顶部端面左端开设有一处落料口，且落料口与切割台内部所开设的落料腔相通，并且落料腔底部贴合有一层缓冲橡胶垫；所述固定条尺前端面开设有刻度尺，且固定条尺底部安装在切割台顶部端面左端，并且固定条尺位于落料口后端；所述铁渣收集箱为中空结构，且铁渣收集箱顶部开口处位于切割台顶部端面后端，并且铁渣收集箱左右两侧分别安装有一处排气网；所述铁渣收集箱内腔底部存储有降温液；所述一号固定卡块后端面开设有一处一号固定卡槽，且一号固定卡块通过螺纹轴滑动连接于切割台顶部端面中间部位处，并且一号固定卡块后端面整齐分布有多处压块；所述二号固定卡块前端安装有一处螺纹轴，且二号固定卡块通过螺纹轴滑动连接于切割台顶部端面左端，并且螺纹轴螺纹连接于切割台顶部端面上；所述固定卡盘为圆台状结构，且固定卡盘通过螺纹轴安装在切割台顶部端面左端，并且固定卡盘位于落料口顶部。

说明书

技术领域

本发明属于机械制造技术领域，更具体地说，特别涉及一种机械制造用安装有工件紧固机构的切割工作台。

背景技术

随着科技的进步，机械制造领域也在蓬勃发展，而大多数机械在制造时会采用空心金属圆管(或方管)对机械内部各类零部件进行支持固定，降低机械自身重量；但是机械制造所使用的空心金属圆管长短规格各有不同，需要工作人员根据使用类型和规格，进行定量切割制造，而此项工序基本采用专业的切割工作台进行制造。

基于上述，本发明人经检索发现，现有类似装置，例如专利申请号CN105382869A所提到的一种圆刀切割装置，包括支架、与支架连接的臂、转动设置在臂上的转轴，以及设置在转轴上的圆刀，该转轴具有第一端和相对的第二端，该臂包括相互平行设置的第一支臂和第二支臂，该转轴的第一端转动设置在第一支臂上，该转轴的第二端转动设置在第二支臂上，该圆刀设置在第一支臂和第二支臂之间，该第一支臂和第二支臂的延伸方向平行于圆刀所在的平面。本发明通过在用于固定圆刀的转轴的第一端和第二端上均设置用于支撑的臂，可使圆刀在切割时即使受力易不容易发生倾斜，由此保证圆刀切割时所得物件的端面具有很好的平整度，使端面与转轴具有较好的垂直度。

还例如专利申请号CN206465209U所提到的一种切割工作台，用于对各类工件进行切割，包括架体，架体顶部安装两侧对称安装有切割台，切割台顶部通过机械臂连接有切割电机，切割电机上安装有切割刀组件，切割刀组件包括圆形结构的刀片和半圆形结构的罩体，罩体套在刀片的后上部位置，刀片的下方位置处设有废料托盘，架体一侧安装有电气控制柜。本发明通过设置的机械臂，可以方便的调整切割刀组件的位置，便于了切割，保证了切割质量，割中产生废料落入废料托盘内，便于了后续处理。

基于上述两处专利的检索，以及结合现有技术中的装置发现，上述装置虽然能够进行常规的金属物品的切割工作，但是其在实际使用的过程中存在几点问题，包括有：在机械制造中，对所需切割的较长空心金属圆管固定效果较差，在装置切割时空心金属圆管两端容易因切割产生抖动，影响装置切割精度；并且对切割所产生的高温金属粉末收集降温效果较差，高温金属粉末容易迸溅到人员身上或可燃物上，造成安全隐患。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种机械制造用安装有工件紧固机构的切割工作台，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种机械制造用安装有工件紧固机构的切割工作台，以解决现有类似装置，在机械制造中，对所需切割的较长空心金属圆管固定效果较差，在装置切割时空心金属圆管两端容易因切割产生抖动，影响装置切割精度；并且对切割所产生的高温金属粉末收集降温效果较差，高温金属粉末容易迸溅到人员身上或可燃物上，造成安全隐患的问题。

本发明机械制造用安装有工件紧固机构的切割工作台的目的与功效，由以下具体技术手段所达成：

一种机械制造用安装有工件紧固机构的切割工作台，包括切割台，落料口，落料腔，缓冲橡胶垫，切割刀具，固定条，固定条尺，铁渣收集箱，排气网，降温液，刀具支撑架，一号固定卡块，一号固定卡槽，螺纹轴，转柄，二号固定卡块，二号固定卡槽，固定卡盘和压块；所述切割台左端内部开设有一处落料腔，且落料腔出口处位于切割台前端面上；所述刀具支撑架通过螺钉安装在切割台顶部端面中间部位处，且切割刀具转动连接于刀具支撑架上，并且切割刀具底部位于落料口内；所述固定条安装在切割台顶部端面右端，且固定条尺安装在安装在切割台顶部端面左端；所述铁渣收集箱通过螺钉安装在切割台后端面上，且降温液存储在铁渣收集箱内部；所述一号固定卡块和二号固定卡块均位于切割台顶部端面上，且二号固定卡块后端面开设有一处二号固定卡槽，并且二号固定卡块后端面整齐分布有多处压块；所述螺纹轴为三处，且三处螺纹轴均螺纹连接于切割台顶部端面上，并且螺纹轴尾端安装有一处转柄；所述固定卡盘右侧端面安装有多处压块，且固定卡盘位于切割台顶部端面上。

进一步的，所述切割台顶部端面左端开设有一处落料口，且落料口与切割台内部所开设的落料腔相通，并且落料腔底部贴合有一层缓冲橡胶垫。

进一步的，所述固定条尺前端面开设有刻度尺，且固定条尺底部安装在切割台顶部端面左端，并且固定条尺位于落料口后端。

进一步的，所述铁渣收集箱为中空结构，且铁渣收集箱顶部开口处位于切割台顶部端面后端，并且铁渣收集箱左右两侧分别安装有一处排气网。

进一步的，所述铁渣收集箱内腔底部存储有降温液。

进一步的，所述一号固定卡块后端面开设有一处一号固定卡槽，且一号固定卡块通过螺纹轴滑动连接于切割台顶部端面中间部位处，并且一号固定卡块后端面整齐分布有多处压块。

进一步的，所述二号固定卡块前端安装有一处螺纹轴，且二号固定卡块通过螺纹轴滑动连接于切割台顶部端面左端，并且螺纹轴螺纹连接于切割台顶部端面上。

进一步的，所述固定卡盘为圆台状结构，且固定卡盘通过螺纹轴安装在切割台顶部端面左端，并且固定卡盘位于落料口顶部。

与现有技术相比，本发明具有如下有益效果：

落料口和落料腔的设置，有利于将装置切割下来的加工物品自行落入预定的存储部位处，使工作人员在拿取加工物品时能够远离切割刀具，避免切割刀具对工作人员造成伤害；并且配合固定条尺的使用，可对前期加工物品长度进行测定，使装置对物品的切割更加准确，避免物品切割过短，影响后期物品使用效果。

铁渣收集箱和排气网的设置，有利于将装置切割下来的高速高温金属颗粒进行集中收集，避免高温粉末迸溅周边人员身上，对工作人员造成伤害；并且配合铁渣收集箱内部降温液的设置，可对铁渣收集箱内部收集的高温金属颗粒进行降温，避免高温金属颗粒将周边可燃物点燃，产生安全隐患。

一号固定卡块，二号固定卡块，压块和螺纹轴的设置，有利于对所需切割的物品进行多点固定，使加工物品右端能够更加紧固的位于装置顶部端面上，以便人员后期对加工物品进行切割作业；并且配合固定卡盘，压块和螺纹轴的使用，可对加工物品左端进行固定，避免所需切割物品长度过长，导致加工物品在切割时左端产生振动，影响加工物品的切割精度。

附图说明

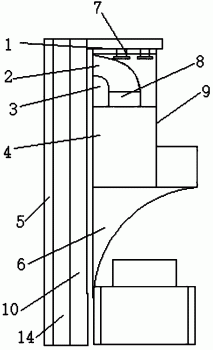

图1是本发明的右视结构示意图。

图2是本发明的切割台主视结构示意图。

图3是本发明的切割台俯视结构示意图。

图4是本发明的切割刀具与刀具支撑架连接结构示意图。

图5是本发明的固定条尺轴视结构示意图。

图6是本发明的铁渣收集箱内部剖视结构示意图。

图7是本发明的一号固定卡块与螺纹轴的右视连接结构示意图。

图8是本发明的一号固定卡块轴视结构示意图。

图9是本发明的二号固定卡块与螺纹轴的左视连接结构示意图。

图10是本发明的固定卡盘与螺纹轴的主视连接结构示意图。

图中，部件名称与附图编号的对应关系为：

切割台-1，落料口-101，落料腔-102，缓冲橡胶垫-2，切割刀具-3，固定条-4，固定条尺-5，铁渣收集箱-6，排气网-7，降温液-8，刀具支撑架-9，一号固定卡块-10，一号固定卡槽-1001，螺纹轴-11，转柄-12，二号固定卡块-13，二号固定卡槽-1301，固定卡盘-14，压块-15。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“左”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图10所示：

本发明提供一种机械制造用安装有工件紧固机构的切割工作台，包括切割台1，落料口101，落料腔102，缓冲橡胶垫2，切割刀具3，固定条4，固定条尺5，铁渣收集箱6，排气网7，降温液8，刀具支撑架9，一号固定卡块10，一号固定卡槽1001，螺纹轴11，转柄12，二号固定卡块13，二号固定卡槽1301，固定卡盘14和压块15；所述切割台1左端内部开设有一处落料腔102，且落料腔102出口处位于切割台1前端面上；所述刀具支撑架9通过螺钉安装在切割台1顶部端面中间部位处，且切割刀具3转动连接于刀具支撑架9上，并且切割刀具3底部位于落料口101内；所述固定条4安装在切割台1顶部端面右端，且固定条尺5安装在安装在切割台1顶部端面左端；所述铁渣收集箱6通过螺钉安装在切割台1后端面上，且降温液8存储在铁渣收集箱6内部；所述一号固定卡块10和二号固定卡块13均位于切割台1顶部端面上，且二号固定卡块13后端面开设有一处二号固定卡槽1301，并且二号固定卡块13后端面整齐分布有多处压块15；所述螺纹轴11为三处，且三处螺纹轴11均螺纹连接于切割台1顶部端面上，并且螺纹轴11尾端安装有一处转柄12；所述固定卡盘14右侧端面安装有多处压块15，且固定卡盘14位于切割台1顶部端面上。

其中，所述切割台1顶部端面左端开设有一处落料口101，且落料口101与切割台1内部所开设的落料腔102相通，并且落料腔102底部贴合有一层缓冲橡胶垫2；具体作用，切割台1顶部切割完成后的物品，自行通过落料口101落入切割台1内部所开设的落料腔102内，使人员在拿取加工物品时，能够远离切割刀具3部位，避免切割刀具3对人员造成损伤。

其中，所述固定条尺5前端面开设有刻度尺，且固定条尺5底部安装在切割台1顶部端面左端，并且固定条尺5位于落料口101后端；具体作用，方便人员在切割前通过固定条尺5测得所需加工物品的确切长度，避免切割刀具3切割后的物品长度较短，影响加工物品后期使用效果。

其中，所述铁渣收集箱6为中空结构，且铁渣收集箱6顶部开口处位于切割台1顶部端面后端，并且铁渣收集箱6左右两侧分别安装有一处排气网7；具体作用，通过铁渣收集箱6，可对切割刀具3切割下来高温金属颗粒进行收集，避免高温粉末四处迸溅，对周边人员造成伤害。

其中，所述铁渣收集箱6内腔底部存储有降温液8；具体作用，可对铁渣收集箱6内部收集的金属颗粒进行降温处理，避免高温粉末将周边可燃物点燃，产生安全隐患。

其中，所述一号固定卡块10后端面开设有一处一号固定卡槽1001，且一号固定卡块10通过螺纹轴11滑动连接于切割台1顶部端面中间部位处，并且一号固定卡块10后端面整齐分布有多处压块15；具体作用，可对所需加工物品的切割部位左端进行固定，增加装置与加工物品的接触压强，使装置更够更加牢固的对加工物品进行固定，提升装置对加工物品固定效果。

其中，所述二号固定卡块13前端安装有一处螺纹轴11，且二号固定卡块13通过螺纹轴11滑动连接于切割台1顶部端面左端，并且螺纹轴11螺纹连接于切割台1顶部端面上；具体作用，可对长杆状的加工物品尾端进行二次固定，避免长杆状的加工物品尾部因切割产生振动，影响刀具对加工物品切割精度。

其中，所述固定卡盘14为圆台状结构，且固定卡盘14通过螺纹轴11安装在切割台1顶部端面左端，并且固定卡盘14位于落料口101顶部；具体作用，可对加工物品的右端进行固定，避免加工物品长度过长，导致物品自身在切割时发生振动，影响切割精度。

本实施例的具体使用方式与作用：

本发明在使用时，工作人员先将所需切割的空心金属圆管(或方管)放置在切割台1顶部端面上，使空心金属圆管后端面贴合在固定条4上，通过固定条尺5上所标注的刻度对空心金属圆管切割长度进行测量；待长度测量完成后，工作人员分别转动两处转柄12，通过一号固定卡块10和二号固定卡块13向后移动，使一号固定卡块10和二号固定卡块13上的压块15能够贴合在空心金属圆管外壁上，对空心金属圆管右端进行固定；当空心金属圆管固定好后，工作人员转动切割台1顶部左端的转柄12，使固定卡盘14向右移动，通过固定卡盘14右端面设有压块15贴合在空心金属圆管左端，对空心金属圆管左端进行固定；而后工作人员启动切割刀具3对切割台1顶部端面固定好的空心金属圆管进行切割工作；切割完成后左端切割下来的空心金属圆管自行通过落料口101落入落料腔102中，工作人员将切割完成的空心金属圆管从落料腔102内部取出，即刻进行其他长度规格的空心金属圆管切割工作。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
