专利摘要

本实用新型公开了一种多功能的洗发水瓶包括瓶体，瓶体中部设有立柱，立柱与瓶体内壁连接隔板，瓶体端部固定连接环筒，环筒对应位置设有瓶盖，瓶盖中部设有旋转盘，旋转盘中部设有出液管，出液管通过弹性机构连接折管，瓶体端部位于环筒内侧设有出液口，出液口设有封口装置，出液管位于瓶盖外部的外圈固定连接环形块，环形块固定连接指示杆，瓶盖设有弧形凹槽，指示杆端部的底面固定连接挡块；本实用新型通过隔板把瓶体分隔若干个空腔体，可以盛放多种不同的沐浴用品，携带方便；旋转盘上的出液管弹性连接折管，通过旋转瓶盖使得折管与不同出液口相连通，一个出液管可以对应多种出液口，提高使用的便利性。

权利要求

1.一种多功能的洗发水瓶,包括瓶体，其特征在于：所述瓶体中部设有立柱，所述立柱与瓶体内壁固定连接隔板，所述隔板与瓶体内壁之间组成空腔体，所述瓶体端部固定连接环筒，与所述环筒对应位置设有瓶盖，所述瓶盖与环筒滑动连接，所述瓶盖中部设有旋转盘，所述旋转盘中部设有出液管，所述出液管位于瓶盖内部的端部通过弹性机构连接折管，所述瓶体端部位于环筒内侧设有出液口，所述出液口连通空腔体，所述出液口设有封口装置，所述出液管位于瓶盖外部的外圈固定连接环形块，所述环形块固定连接指示杆，所述瓶盖上表面设有弧形凹槽，所述指示杆端部的底面固定连接与弧形凹槽相对应的挡块。

2.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述环筒外壁设有凹槽，所述瓶盖侧壁设有弹簧按钮。

3.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述瓶盖内壁设有限位槽，所述环筒外壁固定连接限位块，所述限位槽与限位块相对应。

4.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述弹性机构包括环板和弹簧，所述环板与折管的外圈固定连接，所述环板通过弹簧与旋转盘固定连接。

5.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述封口装置包括环形凹槽和封口板，所述封口板通过弹簧连接瓶体顶部的内壁，所述封口板通过T型滑杆与瓶体的顶部连接，所述T型滑杆的端部位于环形凹槽内，所述封口板位于出液口的端面固定连接堵塞板，所述堵塞板与出液口相对应。

6.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述弧形凹槽为倾斜滑坡状。

7.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述指示杆位于弧形凹槽最深处时折管的端部与出液口相对应。

8.根据权利要求1所述的一种多功能的洗发水瓶，其特征在于：所述瓶盖与瓶体的上表面通过第三弹簧连接。

说明书

技术领域

本实用新型涉及日化技术领域，特别涉及一种多功能的洗发水瓶。

背景技术

在日常生后中，人们在去洗澡时都需要带许多沐浴品，如洗发水，沐浴露，护发素等等，在携带时很不方便，并且在使用时也需要每瓶都打开较为麻烦。

实用新型内容

本实用新型的主要目的在于提供一种多功能的洗发水瓶，可以有效解决背景技术中多种沐浴用品携带不方便，使用麻烦的问题。

为实现上述目的，本实用新型采取的技术方案为：一种多功能的洗发水瓶，包括瓶体，所述瓶体中部设有立柱，所述立柱与瓶体内壁固定连接隔板，所述隔板与瓶体内壁之间组成空腔体，所述瓶体端部固定连接环筒，与所述环筒对应位置设有瓶盖，所述瓶盖与环筒滑动连接，所述瓶盖中部设有旋转盘，所述旋转盘中部设有出液管，所述出液管位于瓶盖内部的端部通过弹性机构连接折管，所述瓶体端部位于环筒内侧设有出液口，所述出液口连通空腔体，所述出液口设有封口装置，所述折管的端部开口与出液口相对应，所述出液管位于瓶盖外部的外圈固定连接环形块，所述环形块固定连接指示杆，所述瓶盖上表面设有弧形凹槽，所述弧形凹槽与空腔体相对应，所述指示杆端部的底面固定连接与弧形凹槽相对应的挡块。

优选的，所述环筒外壁设有凹槽，所述瓶盖侧壁设有弹簧按钮，通过弹簧按钮与凹槽相互对应实现瓶盖的开合。

优选的，所述瓶盖内壁设有限位槽，所述环筒外壁固定连接限位块，所述限位槽与限位块相对应。

优选的，所述弹性结构包括环板和弹簧，所述环板与折管的外圈固定连接，所述环板通过弹簧与旋转盘固定连接，通过环板与弹簧的作用使得折管与出液管弹性连接。

优选的，所述封口装置包括环形凹槽和封口板，所述封口板通过弹簧连接瓶体顶部的内壁，所述封口板通过T型滑杆与瓶体的顶部连接，所述T型滑杆的端部位于环形凹槽内，所述封口板位于出液口的端面固定连接堵塞板，所述堵塞板与出液口相对应，在使用是通过折管的端部挤压T型滑杆，使得封口板带动堵塞板向下运动，进而打开出液口，在未使用的出液口通过弹簧的作用力把封口板带动堵塞板向上运动，进而封闭出液口。

优选的，所述弧形凹槽为倾斜滑坡状，所述弧形凹槽的最深处的侧面为垂直状，便于对指示杆进行校正位置。

优选的，所述指示杆位于弧形凹槽最深处时折管的端部与出液口相对应。

优选的，所述瓶盖与瓶体的上表面通过第三弹簧连接，对瓶盖进行弹起，所述瓶盖弹起的最长位移大于第一弹簧作用于环板的位移，使得瓶盖开启时，折管的下端口脱离出液口，便于旋转更换出液口。

与传统技术相比，本实用新型产生的有益效果是：本实用新型通过隔板把瓶体分隔若干个空腔体，可以盛放多种不同的沐浴用品，携带方便；并且旋转盘上的出液管弹性连接折管，通过旋转瓶盖使得折管与不同出液口相连通，实现一个出液管可以对应多种出液口，提高使用的便利性。

附图说明

图1为本实用新型的整体结构示意图；

图2为本实用新型的整体结构剖面图；

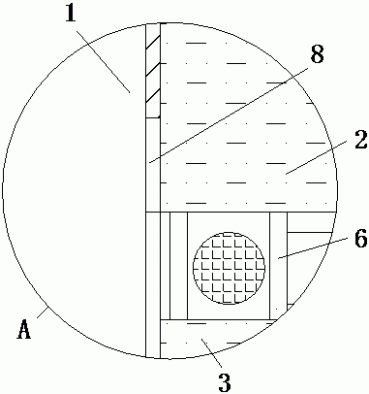

图3为本实用新型的图2中A的放大图。

图中：1、瓶体；2、立柱；3、隔板；4、空腔体；5、环筒；6、瓶盖；7、旋转盘；8、出液管；9、折管；10、出液口；11、环形块；12、指示杆；13、弧形凹槽；14、挡块；15、凹槽；16、弹簧按钮；17、限位槽；18、限位块；19、环板；20、第一弹簧；21、环形凹槽；22、封口板；23、第二弹簧；24、T型滑杆；25、堵塞板；26、第三弹簧。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-3所示，一种多功能的洗发水瓶，包括瓶体1，所述瓶体1中部设有立柱2，所述立柱2与瓶体1内壁固定连接隔板3，所述隔板3与瓶体1内壁之间组成空腔体4，所述瓶体1端部固定连接环筒5，与所述环筒5对应位置设有瓶盖6，所述瓶盖6与环筒5滑动连接，所述瓶盖6中部设有旋转盘7，所述旋转盘7中部设有出液管8，所述出液管8位于瓶盖6内部的端部通过弹性机构连接折管9，所述瓶体1端部位于环筒5内侧设有出液口10，所述出液口10连通空腔体4，所述出液口10设有封口装置，所述折管9的端部开口与出液口10相对应，所述出液管8位于瓶盖6外部的外圈固定连接环形块11，所述环形块11固定连接指示杆12，所述瓶盖6上表面设有弧形凹槽13，所述弧形凹槽13与空腔体4相对应，所述指示杆12端部的底面固定连接与弧形凹槽13相对应的挡块14。

本实施例中，所述环筒5外壁设有凹槽15，所述瓶盖6侧壁设有弹簧按钮16，通过弹簧按钮16与凹槽15相互对应实现瓶盖6的开合。

本实施例中，所述瓶盖6内壁设有限位槽17，所述环筒5外壁固定连接限位块18，所述限位槽17与限位块18相对应。

本实施例中，所述弹性结构包括环板19和第一弹簧20，所述环板19与折管9的外圈固定连接，所述环板19通过第一弹簧20与旋转盘7固定连接，通过环板19与第一弹簧20的作用使得折管9与出液管8弹性连接。

本实施例中，所述封口装置包括环形凹槽21和封口板22，所述封口板22通过第二弹簧23连接瓶体1顶部的内壁，所述封口板22通过T型滑杆24与瓶体1的顶部连接，所述T型滑杆24的端部位于环形凹槽21内，所述封口板22位于出液口10的端面固定连接堵塞板25，所述堵塞板25与出液口10相对应，在使用是通过折管9的端部挤压T型滑杆24，使得封口板22带动堵塞板25向下运动，进而打开出液口10，在未使用的出液口10通过第二弹簧23的作用力把封口板22带动堵塞板25向上运动，进而封闭出液口10。

本实施例中，所述弧形凹槽13为倾斜滑坡状，所述弧形凹槽13的最深处的侧面为垂直状，便于对指示杆12进行校正位置。

本实施例中，所述指示杆12位于弧形凹槽13最深处时折管9的端部与出液口10相对应。

本实施例中，所述瓶盖6与瓶体1的上表面通过第三弹簧26连接，对瓶盖6进行弹起，所述瓶盖6弹起的最长位移大于第一弹簧20作用于环板19的位移，使得瓶盖6开启时，折管9的下端口脱离出液口10，便于旋转更换出液口10。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
