专利摘要
本实用新型公开了一种计算机CPU安装保护结构,包括底板,所述底板的下端滑动连接有两块校正板,所述底板内设有用于对两块校正板进行调节的调节机构,所述底板上下贯穿设有两个通孔,两个所述通孔内均滑动连接有滑块,两块所述滑块的下端均固定连接有夹板,两块所述夹板的上端均与底板的下端滑动连接,所述底板内设有用于对两块夹板驱动的驱动机构,所述通孔内设有用于对滑块进行复位的复位机构,两块所述夹板相对的侧壁均固定连接有缓冲垫。本实用新型在对CPU安装时可以避免其沾染上灰尘。
权利要求

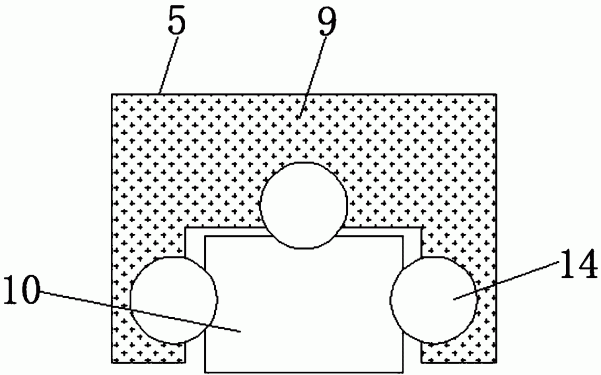

1.一种计算机CPU安装保护结构,包括底板(1),其特征在于,所述底板(1)的下端滑动连接有两块校正板(2),所述底板(1)内设有用于对两块校正板(2)进行调节的调节机构(3),所述底板(1)上下贯穿设有两个通孔(4),两个所述通孔(4)内均滑动连接有滑块(5),两块所述滑块(5)的下端均固定连接有夹板(6),两块所述夹板(6)的上端均与底板(1)的下端滑动连接,所述底板(1)内设有用于对两块夹板(6)驱动的驱动机构(7),所述通孔(4)内设有用于对滑块(5)进行复位的复位机构(8),两块所述夹板(6)相对的侧壁均固定连接有缓冲垫(9)。
2.根据权利要求1所述的一种计算机CPU安装保护结构,其特征在于,所述调节机构(3)包括设置在底板(1)下端的凹槽(10),所述凹槽(10)内转动连接有双向螺纹杆(11),所述双向螺纹杆(11)外螺纹套设有两块螺纹块(12),两块所述螺纹块(12)的下端分别与两块校正板(2)的上端固定连接,所述双向螺纹杆(11)的一端转动贯穿底板(1)并同轴固定连接有转柄(13)。
3.根据权利要求2所述的一种计算机CPU安装保护结构,其特征在于,两块所述螺纹块(12)上均贯穿设有与双向螺纹杆(11)相匹配的螺纹孔,两个所述螺纹孔内的螺纹旋向相反。
4.根据权利要求1所述的一种计算机CPU安装保护结构,其特征在于,所述驱动机构(7)包括与底板(1)上端固定连接的调节块(14),所述调节块(14)左右贯穿设有第一条形通孔(15),两个所述通孔(4)之间贯穿设有第二条形通孔(16),所述,所述第一条形通孔(15)和第二条形通孔(16)内转动贯穿设有转轴(17),所述转轴(17)位于第一条形通孔(15)和第二条形通孔(16)内的部分分别同轴固定连接有第一齿轮(18)和第二齿轮(19),所述第一条形通孔(15)的前后两侧均啮合连接有两根第一齿条(20),两根所述第一齿条(20)相背的一端分别延伸至第一条形通孔(15)外并固定连接有压柄(21)弹簧,两根所述第一齿条(20)均与第一条形通孔(15)内侧壁滑动连接,所述第二齿轮(19)的前后两侧均啮合连接有第二齿条(22),两根所述第二齿条(22)相背的一端分别延伸至两个通孔(4)内并分别与两块滑块(5)固定连接,两根所述第二齿条(22)均与第二条形通孔(16)内侧壁滑动连接。
5.根据权利要求1所述的一种计算机CPU安装保护结构,其特征在于,所述复位机构(8)包括与通孔(4)内侧壁固定连接的限位杆(23),所述限位杆(23)滑动贯穿滑块(5)设置,所述限位杆(23)外套设有弹簧(24),所述弹簧(24)的两端分别与通孔(4)内侧壁和滑块(5)固定连接。
