专利摘要

本发明公开一种基于应急情况的定位装置，包括：信号发射装置与信号接收装置。信号发射装置，包括光源单元与控制单元。控制单元，连接所述光源单元，产生控制信号驱动所述光源单元闪烁发光，以生成具有第一位置标签的光信号。信号接收装置包括光电检测单元与处理单元。光电检测单元接收光信号，并将光信号转换成电信号，以输出电信号。处理单元连接所述光电检测单元，接收电信号，并对电信号中的第一位置标签进行解析，以产生位置信息。通过本发明，能够够在应对灾害等紧急情况下提供应急定位服务。

权利要求

1.一种基于应急情况的定位装置，其特征在于，包括：

信号发射装置，包括：

光源单元；

控制单元，连接所述光源单元，在使用应急电力进行运作的情况下，产生控制信号驱动所述光源单元闪烁发光，以生成具有第一位置标签的光信号；其中，位于不同位置的信号发射装置的控制单元所产生的控制信号也不相同，以便于在不同的位置上进行定位操作；

定位单元，提供第二位置标签；

第二信号传输单元，连接所述定位单元，接收并传输所述第二位置标签；

信号接收装置，包括：

光电检测单元，接收所述光信号，并将所述光信号转换成电信号，以输出所述电信号；

处理单元，连接所述光电检测单元，接收所述电信号，并对所述电信号中的所述第一位置标签进行解析，以产生位置信息；

语音播放单元，连接所述处理单元，接收所述位置信息，以播放所述位置信息，处理单元将位置信号传送至语音播放单元，使得语音播放单元通过语音播放的方式将位置信息播放出来，以便于配置有信号接收装置的现场人员通过语音播放的坐标位置而准确地得知现在所处的位置，从而进行对应的处理；

第一信号接收单元，连接所述处理单元与服务器，接收来自服务器的语音信号，以将所述语音信号通过所述处理单元传输至所述语音播放单元进行播放，在急指挥平台的人员获取位置信息后，利用语音并通过服务器发送对应的语音信号给第一信号接收单元，使得第一接收单元将接收后的语音信号传输至处理单元，处理单元再将语音信号传输至语音播放单元进行播放；

显示单元，连接所述处理单元，接收所述位置信息，以显示所述位置信息，处理单元将位置信号传送至显示单元，使得显示单元通过文字显示的方式将位置信息显示出来，以便于配置有信号接收装置的现场人员通过文字显示的坐标位置而准确地得知现在所处的位置，从而进行对应的处理；

存储单元，连接所述处理单元，存储有电子地图，其中，所述电子地图对应于应急情况发生的建筑物内分布的地图，所述处理单元产生所述位置信息时，所述处理单元会读取所述电子地图，并将位置信息与所述电子地图进行对应，以产生显示信号给所述显示单元进行显示，在显示单元所显示的电子地图上以亮点的方式标示出与位置信息对应的位置，以便于配置有信号接收装置的现场人员通过电子地图上显示的位置而准确地得知现在所处的位置，从而进行对应的处理；

第一信号传输单元，连接所述处理单元与服务器，接收所述位置信息，并将所述位置信息传输至所述服务器；

第二信号接收单元，连接所述处理单元，接收所述第二位置标签，并将所述第二位置标签传输给所述处理单元，使该处理单元对所述第二位置标签进行解析，以产生所述位置信息。

2.根据权利要求1所述的基于应急情况的定位装置，其特征在于，所述光源单元包括发光二极管、指示牌显示器或荧光灯。

3.根据权利要求1所述的基于应急情况的定位装置，其特征在于，所述第二信号传输单元包括无线通信传输器、射频通信传输器和超声波传输器，所述第二信号接收单元包括无线通信接收器、射频通信接收器和超声波接收器。

说明书

技术领域

本发明涉及定位的技术领域，尤其涉及一种基于应急情况的定位装置。

背景技术

一般来说，应急灯是在正常照明系统因电源发生故障，不再提供正常照明的情况下，供人员疏散、保障安全或继续工作的照明灯。并且，在发生火灾等的应急情况下，建筑物内的电力系统一般会处于瘫痪状态，仅能通过应急灯提供简单的照明会造成救援的困难度。

然而，现有应急灯的功能单一且仅具有照明功能，若是现场的消防人员遇到危险时，其他人将无法得知遇到危险的消防人员所处的位置，而增加救援的困难，并且火灾现场也存在布设基站困难或无法布设，也会造成无法对现场消防人员进行定位。因此，如何能在发生火灾等的应急情况下，提供一套对现场消防人员进行有效定位而得知消防人员的准确位置，将是亟需研究的课题。

发明内容

本发明的主要目的在于提供一种基于应急情况的定位装置，以解决现有技术存在的在应急情况下无法对现场人员进行有效定位的问题。

为解决上述问题，本发明实施例提供一种基于应急情况的定位装置包括信号发射装置与信号接收装置。信号发射装置包括光源单元与控制单元。控制单元连接所述光源单元，产生控制信号驱动光源单元闪烁发光，以生成具有第一位置标签的光信号。信号接收装置包括光电检测单元与处理单元。光电检测单元接收所述光信号，并将光信号转换成电信号，以输出所述电信号。处理单元连接所述光电检测单元，接收所述电信号，并对所述电信号中的所述第一位置标签进行解析，以产生位置信息。

根据本发明的技术方案，通过控制单元产生控制信号驱动光源单元闪烁发光，以生成具有第一位置标签的光信号，并通过光电检测单元将接收的光信号转换成电信号，再通过处理单元电信号中的第一位置标签进行解析，以产生位置信息。如此一来，本发明实施例能够在应对灾害等紧急情况下提供应急定位服务，亦即在应急情况发生时，可以有效且准确地对现场人员进行定位，并提供定位信息给现场人员，使得现场人员可以清楚得知自己所处的位置，且光源单元还能够兼具照明功能，以增加使用上的便利性。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1是根据本发明实施例的基于应急情况的定位装置的示意图；

图2是根据本发明实施例的基于应急情况的定位装置的另一示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，以下结合附图及具体实施例，对本发明做进一步地详细说明。

在以下所列举的各实施例中，将以相同的标号代表相同或相似的组件或部件。

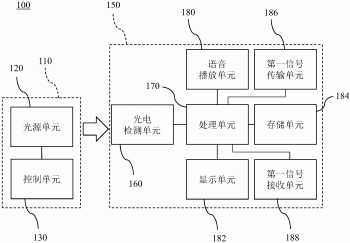

图1是根据本发明实施例的基于应急情况的定位装置的示意图。基于应急情况的定位装置100包括信号发射装置110与信号接收装置150。其中，应急情况例如为火灾或电源发生故障等灾害。信号发射装置110例如为位于建筑物内的应急照明装置，并且信号发射装置110包括光源单元120与控制单元130。

在本实施例中，光源单元120例如包括发光二极管(light emitting diode,LED)、指示牌显示器或荧光灯，可以提供基本的照明外，还可以进行信号的传输。

控制单元130连接光源单元120，产生控制信号驱动光源单元120闪烁发光，以生成具有第一位置标签的光信号。也就是说，当应急情况(例如火灾)发生时，控制单元130例如在使用应急电力进行运作的情况下，控制单元130会产生控制信号来驱动光源单元120进行闪烁发光，以生成具有第一位置标签的光信号。

举例来说，控制单元130所产生的控制信号可以为“010101010”，使得光源单元120对应闪烁发光，以产生对应的光信号，其中“010101010”控制信号可以作为第一位置标签的依据。并且，控制信号“1”使得，光源单元120发光，控制信号“0”使得光源单元120不发光。另外，前述“010101010”的控制信号与其对应的第一位置标签仅为本发明的一种实施范例，不用以限制本发明。用户可视其需求自行调整控制单元的产生方式，例如“001001001”等，都属于本发明的保护范畴。当然地，位于不同位置的信号发射装置110的控制单元130所产生的控制信号也不相同，以便于在不同的位置上进行定位操作。

信号接收装置150例如为手机、平板计算机等可携式电子装置，并且信号接收装置150包括光电检测单元160与处理单元170。

光电检测单元160接收光信号，并将光信号转换成电信号，以输出电信号。也就是说，当光电检测单元160检测到光源单元所发出的光信号时，光电检测单元160会据以将光信号转换成对应的电信号，例如“010101010”，并且输出“010101010”的电信号。

处理单元170连接光电检测单元160，接收电信号，并对电信号中的第一位置标签进行解析，以产生位置信息。也就是说，当处理单元170接收到“010101010”的电信号，处理单元170会对“010101010”进行解析，亦即处理单元170会查询“010101010”对应的坐标位置(例如经纬度)，以产生对应的位置信息。如此一来，可以在应急情况(火灾)时，有效且准确地对现场的人员进行定位，以得知现场人员位于火场内的哪个位置。

进一步来说，信号接收装置150还包括语音播放单元180、显示单元182、存储单元184、第一信号传输单元186与第一信号接收单元188。

语音播放单元180连接处理单元170，接收位置信息，以播放位置信息。也就是说，处理单元170会将位置信号传送至语音播放单元180，使得语音播放单元180通过语音播放的方式将位置信息播放出来，以便于配置有信号接收装置150的现场人员可以通过语音播放的坐标位置而准确地得知现在所处的位置，从而进行对应的处理。

显示单元182连接处理单元170，接收位置信息，以显示位置信息。也就是说，处理单元170会将位置信号传送至显示单元182，使得显示单元182通过文字显示的方式将位置信息显示出来，以便于配置有信号接收装置150的现场人员可以通过文字显示的坐标位置而准确地得知现在所处的位置，从而进行对应的处理。

存储单元184连接处理单元170，存储有电子地图，其中电子地图对应于应急情况发生的建筑物内分布的地图。也就是说，当处理单元170产生位置信息时，处理单元170会于存储单元184中读取出电子地图，并将位置信息与电子地图进行对应，亦即计算出位置信息的坐标是对应在电子地图上的那个位置，以产生对应的显示信号给显示单元182进行显示，例如在显示单元182所显示的电子地图上以亮点的方式标示出与位置信息对应的位置，以便于配置有信号接收装置150的现场人员可以通过电子地图上显示的位置而准确地得知现在所处的位置，从而进行对应的处理。

第一信号传输单元186连接处理单元160与服务器，接收位置信息，并将位置信息传输至服务器。其中，服务器例如是应急指挥平台的服务器。也就是说，第一信号传输单元186通过无线传输的方式将位置信息传输至服务器，以便于应急指挥平台的人员可以通过所获取的位置信息，快速且准确地得知现场人员位于火场内的哪个位置，从而进行对应的处理。

第一信号接收单元188，连接处理单元160与服务器，接收来自服务器的语音信号，以将语音信号通过处理单元160传输至语音播放单元进行播放。也就是说，在急指挥平台的人员获取位置信息后，可以利用语音并通过服务器发送对应的语音信号给第一信号接收单元188，使得第一接收单元188将接收后的语音信号传输至处理单元160，处理单元160再将语音信号传输至语音播放单元进行播放，以便告知现场人员其所处的位置，从而进行对应的处理。

由上述内容可知，本发明在应急情况发生时，可以有效且准确地对现场人员进行定位，并提供定位信息给现场人员，使得现场人员可以清楚得知自己所处的位置(即位于哪一个楼层的哪一个位置)，且光源单元还能够兼具照明功能，以增加使用上的便利性。

图2是根据本发明实施例的基于应急情况的定位装置的另一示意图。基于应急情况的定位装置200包括信号发射装置210与信号接收装置250。其中，应急情况例如为火灾等灾害。信号发射装置210例如为位于建筑物内的应急照明装置，并且信号发射装置210包括光源单元120、控制单元130、定位单元220与第二信号传输单元230。另外，信号接收单元250包括光电检测单元160、处理单元170、语音播放单元180、显示单元182、存储单元184、第一信号传输单元186、第一信号接收单元188与第二信号接收单元260。

在本实施例中，光源单元120、控制单元130、光电检测单元160、处理单元170、语音播放单元180、显示单元182、存储单元184、第一信号传输单元186与第一信号接收单元188的连接关系与其相关操作与图1的光源单元120、控制单元130、光电检测单元160、处理单元170、语音播放单元180、显示单元182、存储单元184、第一信号传输单元186与第一信号接收单元188相同，可参考图1的实施例的说明，故在此不再赘述。

定位单元220提供第二位置标签，其中，定位单元220例如为GPS定位系统，以提供信号发射装置210所处坐标位置的第二位置标签。第二信号传输单元230连接定位单元220，接收并传输第二位置标签，亦即第二信号传输单元230以无线传输的方式传输第二位置标签。

第二信号接收单元260连接处理单元170，接收第二位置标签，并将第二位置标签传输给处理单元170，使处理单元170对第二位置标签进行解析，以产生位置信息。如此一来，信号接收单元250除了可以通过第一位置标签产生对应的位置信息外，还可以通过第二位置标签产生对应的位置信息，以增加使用上的便利性。

在本实施例中，第二信号传输单元230包括无线通信传输器、射频通信传输器和超声波传输器。第二信号接收单元260包括无线通信接收器、射频通信接收器和超声波接收器。

综上所述，根据本发明的技术方案，通过控制单元产生控制信号驱动光源单元闪烁发光，以生成具有第一位置标签的光信号，并通过光电检测单元将接收的光信号转换成电信号，再通过处理单元电信号中的第一位置标签进行解析，以产生位置信息。如此一来，本发明实施例能够在应对灾害等紧急情况下提供应急定位服务，亦即在应急情况发生时，可以有效且准确地对现场人员进行定位，并提供定位信息给现场人员，使得现场人员可以清楚得知自己所处的位置，以增加使用上的便利性。

另外，还可以通过定位单元220提供第二位置标签，且第二信号传输单元接收并传输第二位置标签，再通过第二信号接收单元接收并传输第二位置标签给处理单元，使处理单元对第二位置标签进行解析，以产生位置信息。如此一来，除了可以通过第一位置标签产生对应的位置信息外，还可以通过第二位置标签产生对应的位置信息，且光源单元还能够兼具照明功能，以增加使用上的便利性。

以上所述仅为本发明的实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的权利要求范围之内。
