专利摘要

本实用新型公开一种电子定时器，属于定时器技术领域，其特征在于：包括主壳体、翻盖以及电子组件，所述电子组件固定在主壳体内部，所述翻盖和主壳体铰接，用于和主壳体配合将电子组件包覆；所述主壳体为球形，且主壳体包括滚动块，所述滚动块和主壳体之间设置有螺纹杆固定连接，且主壳体和滚动块的连接面为平面；所述滚动块相对于螺纹杆设置有螺纹孔，且所述螺纹孔为通孔。达到了结构简单、耐摔抗撞的目的。

权利要求

1.一种电子定时器，其特征在于：包括主壳体、翻盖以及电子组件，所述电子组件固定在主壳体内部，所述翻盖和主壳体铰接，用于和主壳体配合将电子组件包覆；所述主壳体为球形，且主壳体包括滚动块，所述滚动块和主壳体之间设置有螺纹杆固定连接，且主壳体和滚动块的连接面为平面；所述滚动块相对于螺纹杆设置有螺纹孔，且所述螺纹孔为通孔。

2.根据权利要求1所述的一种电子定时器，其特征在于：所述翻盖位于主壳体的前面外侧，且电子组件相对于翻盖显示和调节；所述滚动块设置有两块，分别位于主壳体的后面和底面。

3.根据权利要求1所述的一种电子定时器，其特征在于：所述主壳体相对于翻盖设置有保护层，所述保护层位于主壳体的内部，且为框架结构。

4.根据权利要求1所述的一种电子定时器，其特征在于：所述螺纹杆的长度小于螺纹孔的长度，且螺纹孔上设置有填充塞，用于保护螺纹孔。

5.根据权利要求1所述的一种电子定时器，其特征在于：所述主壳体的内部还设置有重块，用于主壳体在翻滚后保持正确的姿态；所述重块和翻盖相对设置。

6.根据权利要求1所述的一种电子定时器，其特征在于：所述滚动块和主壳体的连接面上设置有密封层。

7.根据权利要求1所述的一种电子定时器，其特征在于：所述螺纹杆上套设有弹簧，且弹簧位于主壳体内。

说明书

技术领域

本实用新型涉及定时器技术领域，具体为一种电子定时器。

背景技术

目前定时器的种类和用途多种，本实用新型设计出一种电子定时器，可以作为卧室内的闹钟使用，在结构上进行优化设计，以保证电子定时器在长期工作中，不会破损。

实用新型内容

针对现有技术存在的不足，本实用新型的目的是为了提供结构简单、耐摔抗撞的技术方案，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供了如下技术方案来实现的：

一种电子定时器，其特征在于：包括主壳体、翻盖以及电子组件，所述电子组件固定在主壳体内部，所述翻盖和主壳体铰接，用于和主壳体配合将电子组件包覆；所述主壳体为球形，且主壳体包括滚动块，所述滚动块和主壳体之间设置有螺纹杆固定连接，且主壳体和滚动块的连接面为平面；所述滚动块相对于螺纹杆设置有螺纹孔，且所述螺纹孔为通孔。

作为优选：所述翻盖位于主壳体的前面外侧，且电子组件相对于翻盖显示和调节；所述滚动块设置有两块，分别位于主壳体的后面和底面。

作为优选：所述主壳体相对于翻盖设置有保护层，所述保护层位于主壳体的内部，且为框架结构。

作为优选：所述螺纹杆的长度小于螺纹孔的长度，且螺纹孔上设置有填充塞，用于保护螺纹孔。

作为优选：所述主壳体的内部还设置有重块，用于主壳体在翻滚后保持正确的姿态；所述重块和翻盖相对设置。

作为优选：所述滚动块和主壳体的连接面上设置有密封层。

作为优选：所述螺纹杆上套设有弹簧，且弹簧位于主壳体内。

由上述技术方案可知，本实用新型的有益效果是：

滚动块和主壳体连接，且滚动块的弧面向外，使得主壳体为一完整的球形，实现耐摔抗撞；改变滚动块和主壳体的连接关系，可以倒置滚动块，充当底座，也可以直接用除去滚动体后的主壳体底面，来实现稳固的目的。

附图说明

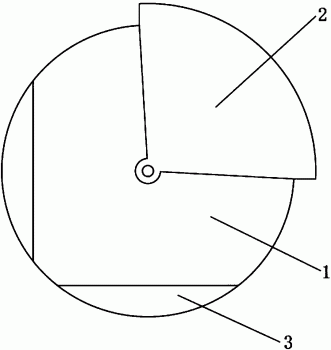

图1为本实用新型一种电子定时器的主视图；

图2为本实用新型一种电子定时器的俯视图；

图3为图1的剖视图；

图4为本实用新型一种电子定时器的用法一的结构示意图；

图5为本实用新型一种电子定时器的用法二的结构示意图。

附图标记：1、主壳体；2、翻盖；3、滚动块；31、螺纹杆；32、填充塞；4、电子组件；5、重块；6、保护层。

具体实施方式

根据图1到图5所示：

一种电子定时器，其特征在于：包括主壳体1、翻盖2以及电子组件4，所述电子组件4固定在主壳体1内部，所述翻盖2和主壳体1铰接，用于和主壳体1配合将电子组件4包覆；所述主壳体1为球形，且主壳体1包括滚动块3，所述滚动块3和主壳体1之间设置有螺纹杆31固定连接，且主壳体1和滚动块3的连接面为平面；所述滚动块3相对于螺纹杆31设置有螺纹孔，且所述螺纹孔为通孔。

所述翻盖2位于主壳体1的前面外侧，且电子组4件相对于翻盖2显示和调节；所述滚动块3设置有两块，分别位于主壳体1的后面和底面。

所述主壳体1相对于翻盖2设置有保护层6，所述保护层6位于主壳体1的内部，且为框架结构。

所述螺纹杆31的长度小于螺纹孔的长度，且螺纹孔上设置有填充塞32，用于保护螺纹孔。

所述主壳体1的内部还设置有重块5，用于主壳体1在翻滚后保持正确的姿态；所述重块5和翻盖2相对设置。

所述滚动块3和主壳体1的连接面上设置有密封层。

所述螺纹杆31上套设有弹簧，且弹簧位于主壳体1内。

以上所述仅是本实用新型的优选实施方式，文中所有的上下左右前后等方位的描述仅仅便于理解，并非是对产品实际使用的限定，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
