专利摘要

一种电压表改电平表的结构，包括电磁式电压表、电容、电阻和二极管，二极管包括1N4148二极管、2AP9二极管和2AP10二极管，三个二极管串联构成闭合回路，1N4148二极管与电容串联，2AP9二极管和2AP10二极管之间有音频输入线路，且存在电阻，1N4148二极管和2AP9二极管之间有线路连接电压表负端且存在电阻，1N4148二极管和2AP10二极管之间有线路连接音频输入地和电压表正，这样将电压表改装成电平表，而且如果不要求精度，用于音频的电平指示的话，只是改一下外部电路就行了，这会帮助到那些想入手电平表但是因为价格等综合原因没有办法拿到手的音响发烧友们，这个暂时代替电平表，且容易制作。

权利要求

1.一种电压表改电平表的结构，其特征在于，包括电磁式电压表、电容、电阻和二极管，所述二极管包括1N4148二极管、2AP9二极管和2AP10二极管，所述三个二极管串联构成闭合回路，所述1N4148二极管与电容串联，所述2AP9二极管和2AP10二极管之间有音频输入线路，且存在电阻R1，所述1N4148二极管和2AP9二极管之间有线路连接电压表负极且存在电阻R2，所述1N4148二极管和2AP10二极管之间有线路连接音频输入地和电磁式电压表正极。

2.根据权利要求1所述的一种电压表改电平表的结构，其特征在于，所述电阻R1和电阻R2为能调节电阻。

3.根据权利要求1所述的一种电压表改电平表的结构，其特征在于，所述电容为无极性电容。

4.根据权利要求1所述的一种电压表改电平表的结构，其特征在于，所述电磁式电压表设置电平表刻度。

说明书

技术领域

本实用新型涉及一种电压表改电平表的结构。

背景技术

电平表是一种可以直接读出传输信号电平值的仪表。即一种特殊形式的电子电压表。常用于测量信号电平和部件的增益或衰减等，刻度有电压电平和功率电平两种，在电信基本参数的测量中，电平表有很重要的作用一种特殊形式的电子电压表，常用于测量信号电平和部件的增益或衰减等，刻度有电压电平和功率电平两种，从这里们其实不难看出，这个电压表其实是可以改装成电平表的，并不难，而且如果不要求精度，用于音频的电平指示的话，完全没有问题，只是需要改一下外部电路就行了，这会帮助到那些想入手电平表但是因为价格等综合原因没有办法拿到手的音响发烧友们，可以那这个暂时代替电平表，且容易制作。

实用新型内容

本实用新型针对上述的技术问题采用的技术方案为：一种电压表改电平表的结构，包括电磁式电压表、电容、电阻和二极管，所述二极管包括1N4148二极管、2AP9二极管和2AP10二极管，所述三个二极管串联构成闭合回路，所述 1N4148二极管与电容串联，所述2AP9二极管和2AP10二极管之间有音频输入线路，且存在电阻R1，所述1N4148二极管和2AP9二极管之间有线路连接电压表负极且存在电阻R2，所述1N4148二极管和2AP10二极管之间有线路连接音频输入地和电磁式电压表正极。

作为优选，所述电阻为能调节电阻。

作为优选，所述电容为无极性电容。

作为优选，所述电磁式电压表设置电平表刻度。

与现有技术相比，本实用新型的优点和积极效果在于，提出了一种电压表改电平表的结构，该电路适用于电磁式电压表，电路图中两个电阻则需要根据所用电压表表头来设置，可以换为可调电阻，用来控制灵敏度。电阻R1决定输入信号的衰减量，电阻R2匹配表头电阻，控制表头跳动，而且运用了检波管，来进行波形转换，可以提高效率及灵敏度，这样可以将电压表改装成电平表，而且如果不要求精度，用于音频的电平指示的话，完全没有问题，只是需要改一下外部电路就行了，这会帮助到那些想入手电平表但是因为价格等综合原因没有办法拿到手的音响发烧友们，可以那这个暂时代替电平表，且容易制作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

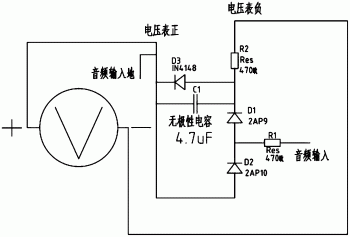

图1为本实用新型电路示意图；

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。

实施例，如图1所示，一种电压表改电平表的结构，包括电磁式电压表、电容、电阻和二极管，所述二极管包括1N4148二极管、2AP9二极管和2AP10二极管，所述三个二极管串联构成闭合回路，所述1N4148二极管与无极性电容串联，所述2AP9二极管和2AP10二极管之间有音频输入线路，且存在能调节电阻R1，所述1N4148二极管和2AP9二极管之间有线路连接电压表负极且存在能调节电阻R2，所述1N4148二极管和2AP10二极管之间有线路连接音频输入地和电磁式电压表正极。

电磁电压表依靠电磁力来动作。

因此，我们想要它有电平表那种随着音乐跳动的效果，直接吧音频信号接到表上肯定是行不通的。

所以，我们需要一个电路，把音频的交流波形的负半周转移到正半周来，就和整流电路一样。

所以设计了如下电路：

该电路适用于电磁式电压表，电路图中的电阻R1和电阻R2两个电阻则需要根据所用电压表表头来设置，可以换为可调电阻，用来控制灵敏度。

电阻R1决定输入信号的衰减量。

电阻R2匹配表头电阻，控制表头跳动。

运用了2AP9二极管和2AP10二极管，来进行波形转换，可以提高效率及灵敏度。

此时我们来看一下图1。

首先接入音频信号，经过电阻R1衰减，使其拥有合适的压降。在经过2AP9 二极管和2AP10二极管两个检波管后，它的的波形就会变为正向，并滤去音频信号中的高频信号，留下能推动电磁式电压表头运动的低频信号。此时经过检波管的音频信号就会变为正向的低频信号，再经过无极性电容(C1)的滤波，使音频信号能够有足够的电压推动电磁式电压表，并且电容所储存的电荷能够使电磁式电压表的指针在运动时的衰减更大，令其在音频电电压高时不打表，低时不快速下降。最后电磁式电压表其实是并联在1N4148二极管上的，所以 1N4148二极管的作用就是与另电路组成一个完整的回路，而电阻R2与电磁式电压表串联，可以根据需要去调节以来调节点电磁式电压表表头的电阻，以来解决电磁式电压表表头的内部电阻问题。

但是可能还有一点关于刻度的问题，改完之后该怎样标写刻度。

关于此，有以下叙述：

电平表其实就是一种特殊的电压表，常用于测量信号电平和部件的增益或衰减等，刻度有电压电平和功率电平两种。我们要看的电平值就是其中的电压电平。因为这个改装其实是用于音频电路的，所以表头的刻度可以用以下公式进行简单换算

Pv＝20Lg(U＝0.775dB)

上式中Pv代表电压电平值。U代表需要计量的的绝对电压值，单位为伏(v)。零电平电压为0.775v。

而根据电压表的表盘刻度换算后的值就可以直接作为它的新表盘了。

另外这个表头驱动电路还可能存在不灵敏的问题，所以在后期还需要一个外接的驱动电路，以保证能够驱动它工作，对于这个驱动电路其实是无要求的，只是工作电压最好是5v，功率不少于2W就够了。

根据此就可以做出成品。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
