专利摘要

一种用于金属表面搅拌摩擦加工改性的搅拌头，它主要由下轴肩（1）和上轴肩（2）组成，夹持柄（3）和上轴肩（2）为一体，下轴肩（1）和上轴肩（2）通过螺旋连接固定在一起，其特征在于下轴肩（1）内部开有型腔（10），底部开有不同尺寸的小孔，不同直径的小孔分别装有第一摩擦搅拌平头（4）、第二摩擦搅拌平头（5）和第三摩擦搅拌平头（6），第一摩擦搅拌平头（4）由第一微型电机（7）驱动、第二摩擦搅拌平头（5）由第二微型电机（8）驱动，第三摩擦搅拌平头（6）由第三微型电机（9）驱动，所述的第一微型电机（7）、第二微型电机（8）和第三微型电机（9）均安装在下轴肩内部的型腔（10）中。本实用新型能大大提高金属表面改性性能，设备简单，操作方便，便于推广。

权利要求

1.一种用于金属表面搅拌摩擦加工改性的搅拌头，它主要由下轴肩（1）和上轴肩（2）组成，夹持柄（3）和上轴肩（2）为一体，下轴肩（1）和上轴肩（2）通过螺旋连接固定在一起，其特征在于下轴肩（1）内部开有型腔（10），底部开有不同尺寸的小孔，不同直径的小孔分别装有第一摩擦搅拌平头（4）、第二摩擦搅拌平头（5）和第三摩擦搅拌平头（6），第一摩擦搅拌平头（4）由第一微型电机（7）驱动、第二摩擦搅拌平头（5）由第二微型电机（8）驱动，第三摩擦搅拌平头（6）由第三微型电机（9）驱动，所述的第一微型电机（7）、第二微型电机（8）和第三微型电机（9）均安装在下轴肩内部的型腔（10）中。

2.根据权利要求1所述的用于金属表面搅拌摩擦加工改性的搅拌头，其特征是所述的第一摩擦搅拌平头（4）、第二摩擦搅拌平头（5）和第三摩擦搅拌平头（6）均带有凸凹不平的花纹以保证摩擦过程中热量存储。

说明书

技术领域

本实用新型涉及一种金属表面改性技术，尤其是一种基于搅拌摩擦技术的表面改性技术，具体地说是一种用于金属表面搅拌摩擦加工改性的搅拌头。

背景技术

金属材料应用范围较广，有许多材料长期应用在磨损和腐蚀环境中，这样容易造成金属的磨损和腐蚀现象发生，不利于金属的长时间应用。基于上述原因，本实用新型通过搅拌摩擦加工表面改性技术将金属表面性能提高，以防止其磨损和腐蚀。但搅拌摩擦加工表面改性技术最关键的是搅拌头，本实用新型的搅拌头能很好的解决这一问题，设计制造的搅拌头结构简单，操作方便，便于推广。

实用新型内容

本实用新型的目的是针对现有的搅拌摩擦改性用搅拌头结构单一，不能满足改性需要的问题，设计一种综合性能好，能明显改善搅拌质量，提升金属表面综合性能的用于金属表面搅拌摩擦加工改性的搅拌头。

本实用新型的技术方案是：

一种用于金属表面搅拌摩擦加工改性的搅拌头，它主要由下轴肩1和上轴肩2组成，夹持柄3和上轴肩2为一体，下轴肩1和上轴肩2通过螺旋连接固定在一起，其特征在于下轴肩1内部开有型腔10，底部开有不同尺寸的小孔，不同直径的小孔分别装有第一摩擦搅拌平头4、第二摩擦搅拌平头5和第三摩擦搅拌平头6，第一摩擦搅拌平头4由第一微型电机7驱动、第二摩擦搅拌平头5由第二微型电机8驱动，第三摩擦搅拌平头6由第三微型电机9驱动，所述的第一微型电机7、第二微型电机8和第三微型电机9均安装在下轴肩内部的型腔10中。

所述的第一摩擦搅拌平头4、第二摩擦搅拌平头5和第三摩擦搅拌平头6均带有凸凹不平的花纹以保证摩擦过程中热量存储。

本实用新型的有益效果：

本实用新型能大大提高金属表面改性性能，设备简单，操作方便，便于推广。

本实用新型通过搅拌头的自身旋转加上下轴肩上装有的不同摩擦搅拌平头的反方向的旋转，快速将金属表面的金属搅拌塑化成型，其效率高，操作简单，应用范围广。

附图说明

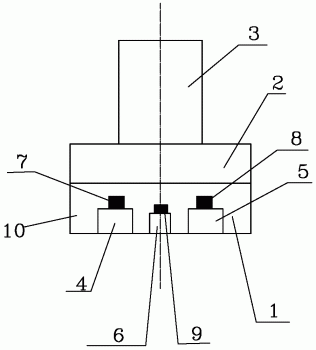

图1是本实用新型的搅拌头的结构示意图。

图2是本实用新型的下轴肩上的开孔结构示意图。

图3是本实用新型的摩擦搅拌平头的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

如图1-3所示。

一种用于金属表面搅拌摩擦加工改性的搅拌头，它主要由下轴肩1和上轴肩2组成，夹持柄3和上轴肩2为一体，下轴肩1和上轴肩2通过螺旋连接固定在一起，下轴肩1内部开有型腔10，如图1所示，底部开有不同尺寸的小孔，如图2所示，不同直径的小孔分别装有第一摩擦搅拌平头4、第二摩擦搅拌平头5和第三摩擦搅拌平头6，第一摩擦搅拌平头4由第一微型电机7驱动、第二摩擦搅拌平头5由第二微型电机8驱动，第三摩擦搅拌平头6由第三微型电机9驱动，所述的第一微型电机7、第二微型电机8和第三微型电机9均安装在下轴肩内部的型腔10中。第一摩擦搅拌平头4、第二摩擦搅拌平头5和第三摩擦搅拌平头6均带有凸凹不平的花纹以保证摩擦过程中热量存储，数量视需要而定，如图3所示。

详述如下：

下轴肩2和上轴肩1通过螺栓连接后安装在主轴头上进行搅拌加工，此时，安装在下轴肩内部的第一摩擦搅拌平头4、第二摩擦搅拌平头5和第三摩擦搅拌平头6通过相应第一微型电机7、第二微型电机8和第三微型电机9控制进行与主轴反方向的旋转，对表面改性金属进行塑化搅拌，促使表面改性金属在最快时间内进行塑化成型，提高表面改性金属表面质量。

本实用新型未涉及部分如微型电机供电等均与现有技术相同或可采用现有技术加以实现。
