专利摘要

本发明公开了一种球面斜槽数控电解加工用阴极工具，包括阴极、阴极座、背压罩、挡液机构、工件，所述阴极与阴极座固定相连，所述背压罩密封设置于阴极与工件的外部，从而使工件、阴极、背压罩之间形成用于电解液流过的腔体，所述阴极上设置有多个呈球形斜槽曲面的凸面和多个挡液机构，每个挡液机构夹设于两个凸面之间，且挡液机构的高度在电解加工过程中可随工件向阴极的推动而逐渐缩短。每个挡液机构夹在两个凸面之间，且挡液机构的高度随电解加工过程由工件推动缩短，直至加工结束。该阴极工具可以实现球盘式制动器的驱动轴端面或螺杆端面的多个球面斜槽的同时电解加工，具有加工效率高、表面质量好等特点。

权利要求

1.一种球面斜槽数控电解加工用阴极工具，其特征在于：包括阴极(3)、阴极座(1)、背压罩(7)、挡液机构(6)、工件(9)，所述阴极(3)与阴极座(1)固定相连，所述背压罩(7)密封设置于阴极(3)与工件(9)的外部，从而使工件(9)、阴极(3)、背压罩(7)之间形成用于电解液流过的腔体，所述阴极(3)上设置有多个呈球形斜槽曲面的凸面和多个挡液机构(6)，每个挡液机构(6)夹设于两个凸面之间，且挡液机构(6)的高度在电解加工过程中可随工件(9)向阴极(3)的推动而逐渐缩短。

2.根据权利要求1所述的一种球面斜槽数控电解加工用阴极工具，其特征在于：所述阴极(3)与阴极座(1)沿轴向设置有轴向中心孔，所述阴极座(1)上设置有进液流入通道(2)，所述背压罩(7)的侧面设置有出液流出通道(11)。

3.根据权利要求2所述的一种球面斜槽数控电解加工用阴极工具，其特征在于：所述背压罩(7)与阴极(3)之间采用静密封，所述背压罩(7)与工件(9)之间采用动密封，所述阴极(3)、阴极座(1)向工件(9)运动时，背压罩(7)与工件(9)相连的一端相对于工件(9)运动，从而使所述用于电解液流过的腔体的体积逐渐减小，电解液从阴极座(1)的进液流入通道(2)流入，沿阴极座(1)和阴极(3)的轴向中心孔流向工件(9)的多个球面斜槽，最终从背压罩(7)侧面的出液流出通道(11)流出。

4.根据权利要求2所述的一种球面斜槽数控电解加工用阴极工具，其特征在于：所述进液流入通道(2)一端与电解液流入通道相连通，另一端通往工件(9)，所述出液流出通道(11)一端在工件(9)上方，另一端从背压罩(7)侧面引出。

5.根据权利要求1所述的一种球面斜槽数控电解加工用阴极工具，其特征在于：所述挡液机构(6)包括导向座(6-1)、活动板(6-2)，所述活动板(6-2)上设有倒T形凹槽，凹槽底部设有条形通槽，所述导向座(6-1)固定于阴极(3)上，其侧面为T形凸起，所述T形凸起活动配合安装于所述活动板(6-2)的倒T形凹槽中，所述T形凸起上固定设置有螺钉(6-3)，螺钉(6-3)的螺杆从所述条形通槽穿过，螺钉(6-3)的头部尺寸大于所述条形通槽的宽度。

6.根据权利要求1所述的一种球面斜槽数控电解加工用阴极工具，其特征在于：所述阴极工具用于球盘式制动器的驱动轴端面或螺杆端面的多个球面斜槽的同时电解加工。

说明书

技术领域

本发明涉及一种电解加工用阴极工具，特别涉及一种球面斜槽数控电解加工用阴极工具，属于电解加工领域。

背景技术

良好的综合制动性能的盘式制动器正逐步取代鼓式制动器安装于轿车、轮式拖拉机上，球盘式制动器用钢球在驱动轴和螺杆端面的球面斜槽中滚动来完成驻车。驱动轴和螺杆端面一般由3～6组球面斜槽组成，采用热处理的淬硬钢，有效硬化层深0.8～1.2mm，表面硬度50HRC～65HRC，球面斜槽常用热处理进行淬火，由于热处理会使工件产生变形，其热前加工的精度会普遍降低1-2级，所以热后需要再进行精加工。因受到轮廓形状、高硬度与高精度的限制，球面斜槽采用传统的切削加工方法通常比较困难，特别是热后精加工，刀具磨损严重，加工成本过高。

电解加工是利用金属在电解液中发生阳极溶解进而去除材料的原理，使用预先制备的工具阴极将工件阳极按照工具阴极的形状和尺寸“拷贝”加工出所需的工件形状。电解加工相比其他加工方法具有工具阴极无损耗、无切削力、加工不受材料切削性能影响和加工精度好、成型效率高等诸多优点，特别适合于难加工材料的曲面、异形面的加工，为加工球面斜槽提供了一种低成本、高质量的加工方式。

发明内容

本发明的目的在于设计一种数控电解加工用阴极工具，这种阴极工具主要用于球盘式制动器的驱动轴端面和螺杆端面的多个球面斜槽曲面的同时电解加工。

本发明的技术方案如下：

一种球面斜槽数控电解加工用阴极工具，包括阴极、阴极座、背压罩、挡液机构、工件，所述阴极与阴极座固定相连，所述背压罩密封设置于阴极与工件的外部，从而使工件、阴极、背压罩之间形成用于电解液流过的腔体，所述阴极上设置有多个呈球形斜槽曲面的凸面和多个挡液机构，每个挡液机构夹设于两个凸面之间，且挡液机构的高度在电解加工过程中可随工件向阴极的推动而逐渐缩短。

更进一步的，所述阴极与阴极座沿轴向设置有轴向中心孔，所述阴极座上设置有进液流入通道，所述背压罩的侧面设置有出液流出通道。

更进一步的，所述背压罩与阴极之间采用静密封，所述背压罩与工件之间采用动密封，所述阴极、阴极座向工件运动时，背压罩与工件相连的一端相对于工件运动，从而使所述用于电解液流过的腔体的体积逐渐减小，电解液从阴极座的进液流入通道流入，沿阴极座和阴极的轴向中心孔流向工件的多个球面斜槽，最终从背压罩侧面的出液流出通道流出。

更进一步的，所述进液流入通道一端与电解液流入通道相连通，另一端通往工件，所述出液流出通道一端在工件上方，另一端从背压罩侧面引出。

更进一步的，所述挡液机构包括导向座、活动板，所述活动板上设有倒T形凹槽，凹槽底部设有条形通槽，所述导向座固定于阴极上，其侧面为T形凸起，所述T形凸起活动配合安装于所述活动板的倒T形凹槽中，所述T形凸起上固定设置有螺钉，螺钉的螺杆从所述条形通槽穿过，螺钉的头部尺寸大于所述条形通槽的宽度。

更进一步的，所述阴极工具用于球盘式制动器的驱动轴端面或螺杆端面的多个球面斜槽的同时电解加工。

本发明的有益效果如下：

1、阴极与阴极座沿轴向设置有轴向中心孔，阴极座侧面设置有进液流入通道，背压罩侧面设置有出液流出通道。

2、阴极上设置有多个球面斜槽曲面的凸面。

3、阴极上设置有多个挡液机构，每个挡液机构夹在两个凸面之间，挡住流液，且挡液机构的高度随电解加工过程由工件推动缩短，即挡液机构的活动板由工件推动沿导向座的导向槽缩短，直至加工结束。

4、该阴极工具可以实现球盘式制动器的驱动轴端面或螺杆端面的多个球面斜槽的同时电解加工，具有加工效率高、表面质量好等特点。

附图说明

图1是球面斜槽数控电解加工用阴极工具三维图；

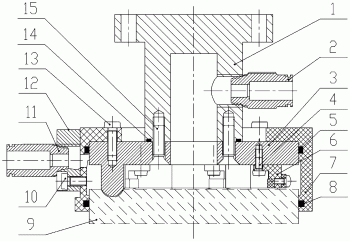

图2是球面斜槽数控电解加工用阴极工具结构示意图(加工前)；

图3是阴极结构示意图；

图4是挡液机构(最高状态)结构示意图；

图5是挡液机构(最短状态)结构示意图；

图6是球面斜槽数控电解加工用阴极工具结构示意图(加工后)。

图中：1、阴极座；2、进液流入通道；3、阴极；4、第一螺钉；5、第一密封圈；6、挡液机构；6-1、导向座；6-2、活动板；6-3、第二螺钉；7、背压罩；8、第二密封圈；9、工件；10、第三螺钉；11、出液流出通道；12、接口座；13、第四螺钉；14、第三密封圈；15、第五螺钉。

具体实施方式

下面结合附图对本发明作进一步详细说明。

本实施例的球面斜槽数控电解加工用阴极工具结构如图1和2所示，包括阴极3、阴极座1、背压罩7、挡液机构6、工件9。阴极3与阴极座1通过第五螺钉15固定相连，且阴极3与阴极座1之间设有第三密封圈14，背压罩7密封设置于阴极3与工件9的外部，从而使工件9、阴极3、背压罩7之间形成用于电解液流过的腔体。如图3所示，阴极3上设置有多个呈球形斜槽曲面的凸面和多个挡液机构6，每个挡液机构6夹设于两个凸面之间，且挡液机构6的高度在电解加工过程中可随工件9向阴极3的推动而逐渐缩短，直至加工结束。阴极3与阴极座1沿轴向设置有轴向中心孔，阴极座1上设置有进液流入通道2，背压罩7的侧面设置有出液流出通道11，该出液流出通道11通过接口座12固定于背压罩7的侧面，接口座12通过第三螺钉10固定于背压罩7的侧面。

本实施例中，背压罩7的上端通过第四螺钉13固定于阴极3上，且该端与阴极3之间通过第一密封圈5进行静密封，背压罩7与工件9之间通过第二密封圈8进行动密封，阴极3、阴极座1向工件9运动时，背压罩7与工件9相连的一端相对于工件9运动，从而使所述用于电解液流过的腔体的体积逐渐减小，电解液从阴极座1的进液流入通道2流入，沿阴极座1和阴极3的轴向中心孔流向工件9的多个球面斜槽，最终从背压罩7侧面的出液流出通道11流出。进液流入通道2一端与电解液流入通道相连通，另一端通往工件9，出液流出通道11一端在工件9上方，另一端从背压罩7侧面引出。

作为本实施例的优选结构，所述挡液机构6如图4-5所示，包括导向座6-1、活动板6-2，所述活动板6-2上设有倒T形凹槽，凹槽底部设有条形通槽，导向座6-1通过第一螺钉4固定于阴极3上，其侧面为T形凸起，T形凸起活动配合安装于活动板6-2的倒T形凹槽中，T形凸起上固定设置有第二螺钉6-3，第二螺钉6-3的螺杆从所述条形通槽穿过，第二螺钉6-3的头部尺寸大于所述条形通槽的宽度。

综上所述，本发明的阴极工具用于一种球面斜槽的数控电解加工，包括阴极、阴极座、背压罩、挡液机构、密封圈等部分。电解加工时电解液从阴极座侧面的进液流入通道流入，沿阴极座轴向中心孔和阴极轴向中心孔流向工件的多个球面斜槽，经过多个球面斜槽后，电解液最终流向背压罩侧面设置的出液流出通道，并从出液流出通道流出。阴极上设置的多个挡液机构，挡住电解液，且挡液机构的高度随电解加工过程的进行，从最高状态由工件推动至最短状态，直至加工结束。该阴极工具可以实现球盘式制动器的驱动轴端面或螺杆端面的多个球面斜槽的同时电解加工，具有加工效率高、表面质量好等特点。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明。凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
