专利摘要

本实用新型涉及玻璃换热器技术领域，且公开了一种便于清洗的玻璃换热器，包括数量为两个的安装基板和换热器外壳，所述换热器外壳的底部连通有第一进水管，所述换热器外壳的顶部连通有第一出水管，所述换热器外壳的顶部连通有第二进水管，所述换热器外壳的底部连通有第二出水管，所述换热器外壳的内侧固定安装有数量为两个的管板，两个所述管板之间固定连接有传热管，所述传热管的外侧固定安装有与换热器外壳固定连接的折流板。该便于清洗的玻璃换热器，通过设置电机，当使用者在使用时通过转动连接螺栓完成安装基板与转动板之间的固定连接，从而使该玻璃换热器具备方便清洗的优点，方便了使用者使用。

权利要求

1.一种便于清洗的玻璃换热器，包括数量为两个的第一安装基板（1）和换热器外壳（2），其特征在于：所述换热器外壳（2）的底部连通有第一进水管（3），所述换热器外壳（2）的顶部连通有第一出水管（4），所述换热器外壳（2）的顶部连通有第二进水管（5），所述换热器外壳（2）的底部连通有第二出水管（6），所述换热器外壳（2）的内侧固定安装有数量为两个的管板（7），两个所述管板（7）之间固定连接有传热管（8），所述传热管（8）的外侧固定安装有与换热器外壳（2）固定连接的折流板（9），所述换热器外壳（2）的底部固定安装有固定脚（10），所述换热器外壳（2）的左右两侧均固定安装有第二安装基板（11），两个所述第二安装基板（11）的相对面均转动连接有调节块（12），所述调节块（12）的内侧活动连接有连接螺栓（13），两个所述第一安装基板（1）的相对面均转动连接有与连接螺栓（13）活动连接的转动板（14），右侧所述第一安装基板（1）的右侧固定安装有电机（15），右侧所述第一安装基板（1）的左右两侧之间开设有互相连通的限位孔（16），所述电机（15）的输出轴处固定连接有穿过限位孔（16）与右侧转动板（14）固定连接的转动轴（17）。

2.根据权利要求1所述的一种便于清洗的玻璃换热器，其特征在于：所述第一进水管（3）和第一出水管（4）均位于两个管板（7）的内侧，且第二进水管（5）和第二出水管（6）均为与两个管板（7）的外侧。

3.根据权利要求1所述的一种便于清洗的玻璃换热器，其特征在于：所述第一进水管（3）、第一出水管（4）、第二进水管（5）和第二出水管（6）的外侧均固定安装有固定圈，固定圈的顶部和底部之间开设有互相连通的固定通孔。

4.根据权利要求1所述的一种便于清洗的玻璃换热器，其特征在于：所述调节块（12）的内侧开设有与连接螺栓（13）滑动连接的横向滑槽，且两个转动板（14）的相对面均开设有与连接螺栓（13）啮合的螺纹槽。

5.根据权利要求1所述的一种便于清洗的玻璃换热器，其特征在于：所述第一安装基板（1）的底部均固定安装有安装底板，且电机（15）通过螺栓与右侧第一安装基板（1）固定连接。

6.根据权利要求1所述的一种便于清洗的玻璃换热器，其特征在于：所述限位孔（16）的内部开设有圆形限位槽，且转动轴（17）的外侧固定安装有与圆形限位槽滑动连接的限位圈。

说明书

技术领域

本实用新型涉及玻璃换热器技术领域，具体为一种便于清洗的玻璃换热器。

背景技术

玻璃换热器的结构型式有沉浸式换热器、喷淋式换热器(见蛇管式换热器)、管壳式换热器和套管式换热器前两者应用较多它们的基本结构都与相应的金属制换热器相似。

沉浸式大多为全玻璃型，大型的用玻璃蛇管与金属或搪瓷容器组合而成，玻璃换热器可用于对氯氯苄和邻氯氯苄的生产，但目前市场上现有的玻璃换热器不便于清洗，造成了使用者在清洗玻璃换热器需要消耗过多的时间的问题，故提出一种便于清洗的玻璃换热器来解决上述问题。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于清洗的玻璃换热器，具备方便清洗等优点，解决了目前市场上现有的玻璃换热器不便于清洗，造成了使用者在清洗玻璃换热器需要消耗过多的时间的问题。

（二）技术方案

为实现上述方便清洗的目的，本实用新型提供如下技术方案：一种便于清洗的玻璃换热器，包括数量为两个的第一安装基板和换热器外壳，所述换热器外壳的底部连通有第一进水管，所述换热器外壳的顶部连通有第一出水管，所述换热器外壳的顶部连通有第二进水管，所述换热器外壳的底部连通有第二出水管，所述换热器外壳的内侧固定安装有数量为两个的管板，两个所述管板之间固定连接有传热管，所述传热管的外侧固定安装有与换热器外壳固定连接的折流板，所述换热器外壳的底部固定安装有固定脚，所述换热器外壳的左右两侧均固定安装有第二安装基板，两个所述第二安装基板的相对面均转动连接有调节块，所述调节块的内侧活动连接有连接螺栓，两个所述第一安装基板的相对面均转动连接有与连接螺栓活动连接的转动板，右侧所述第一安装基板的右侧固定安装有电机，右侧所述第一安装基板的左右两侧之间开设有互相连通的限位孔，所述电机的输出轴处固定连接有穿过限位孔与右侧转动板固定连接的转动轴。

优选的，所述第一进水管和第一出水管均位于两个管板的内侧，且第二进水管和第二出水管均为与两个管板的外侧。

优选的，所述第一进水管、第一出水管、第二进水管和第二出水管的外侧均固定安装有固定圈，固定圈的顶部和底部之间开设有互相连通的固定通孔。

优选的，所述调节块的内侧开设有与连接螺栓滑动连接的横向滑槽，且两个转动板的相对面均开设有与连接螺栓啮合的螺纹槽。

优选的，所述第一安装基板的底部均固定安装有安装底板，且电机通过螺栓与右侧第一安装基板固定连接。

优选的，所述限位孔的内部开设有圆形限位槽，且转动轴的外侧固定安装有与圆形限位槽滑动连接的限位圈。

（三）有益效果

与现有技术相比，本实用新型提供了一种便于清洗的玻璃换热器，具备以下有益效果：

该便于清洗的玻璃换热器，通过设置电机，当使用者在使用时通过转动连接螺栓完成第二安装基板与转动板之间的固定连接，第二安装基板与转动板安装完成后，当使用者需要对换热器外壳进行清洗时，使用者可以发动电机，此时电机带动转动轴在限位孔的作用下缓慢地进行转动，转动轴带动右侧转动板进行转动，从而使与右侧转动板固定连接的换热器外壳缓慢地进行转动，在换热器外壳进行转动时，使用者可以更加方便得对换热器外壳进行清洗，从而使该玻璃换热器具备方便清洗的优点，方便了使用者使用。

附图说明

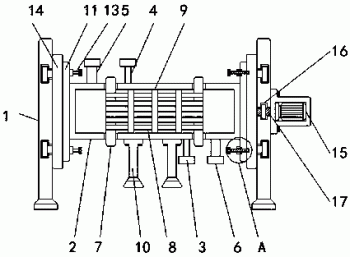

图1为本实用新型结构示意图；

图2为本实用新型图1所示A处放大示意图；

图3为本实用新型正视示意图。

图中：1第一安装基板、2换热器外壳、3第一进水管、4第一出水管、5第二进水管、6第二出水管、7管板、8传热管、9折流板、10固定脚、11第二安装基板、12调节块、13连接螺栓、14转动板、15电机、16限位孔、17转动轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种便于清洗的玻璃换热器，包括数量为两个的第一安装基板1和换热器外壳2，换热器外壳2的底部连通有第一进水管3，换热器外壳2的顶部连通有第一出水管4，换热器外壳2的顶部连通有第二进水管5，换热器外壳2的底部连通有第二出水管6，第一进水管3、第一出水管4、第二进水管5和第二出水管6的外侧均固定安装有固定圈，固定圈的顶部和底部之间开设有互相连通的固定通孔，换热器外壳2的内侧固定安装有数量为两个的管板7，第一进水管3和第一出水管4均位于两个管板7的内侧，且第二进水管5和第二出水管6均为与两个管板7的外侧，两个管板7之间固定连接有传热管8，传热管8的外侧固定安装有与换热器外壳2固定连接的折流板9，换热器外壳2的底部固定安装有固定脚10，换热器外壳2的左右两侧均固定安装有第一第二安装基板11，两个第一第二安装基板11的相对面均转动连接有调节块12，调节块12的内侧活动连接有连接螺栓13，两个第一安装基板1的相对面均转动连接有与连接螺栓13活动连接的转动板14，调节块12的内侧开设有与连接螺栓13滑动连接的横向滑槽，且两个转动板14的相对面均开设有与连接螺栓13啮合的螺纹槽，右侧第一安装基板1的右侧固定安装有电机15，第一安装基板1的底部均固定安装有安装底板，且电机15通过螺栓与右侧第一安装基板1固定连接，右侧第一安装基板1的左右两侧之间开设有互相连通的限位孔16，电机15的输出轴处固定连接有穿过限位孔16与右侧转动板14固定连接的转动轴17，限位孔16的内部开设有圆形限位槽，且转动轴17的外侧固定安装有与圆形限位槽滑动连接的限位圈，通过设置电机15，当使用者在使用时通过转动连接螺栓13完成第一第二安装基板11与转动板14之间的固定连接，第一第二安装基板11与转动板14安装完成后，当使用者需要对换热器外壳2进行清洗时，使用者可以发动电机15，此时电机15带动转动轴17在限位孔16的作用下缓慢地进行转动，转动轴17带动右侧转动板14进行转动，从而使与右侧转动板14固定连接的换热器外壳2缓慢地进行转动，在换热器外壳2进行转动时，使用者可以更加方便得对换热器外壳2进行清洗，从而使该玻璃换热器具备方便清洗的优点，方便了使用者使用。

在使用时，使用者通过转动连接螺栓13完成第一第二安装基板11与转动板14之间的固定连接，此间由于调节块12的内侧开设有与连接螺栓13滑动连接的横向滑槽，所以连接螺纹13无法掉出更加方便使用者使用，第一第二安装基板11与转动板14安装完成后，当使用者需要对换热器外壳2进行清洗时，使用者可以发动电机15，从而使与右侧转动板14固定连接的换热器外壳2缓慢地进行转动，在换热器外壳2进行转动时，使用者可以更加方便得对换热器外壳2进行清洗，从而使该玻璃换热器具备方便清洗的优点，方便了使用者使用。

综上所述，该便于清洗的玻璃换热器，通过设置电机15，当使用者在使用时通过转动连接螺栓13完成第一第二安装基板11与转动板14之间的固定连接，第一第二安装基板11与转动板14安装完成后，当使用者需要对换热器外壳2进行清洗时，使用者可以发动电机15，此时电机15带动转动轴17在限位孔16的作用下缓慢地进行转动，转动轴17带动右侧转动板14进行转动，从而使与右侧转动板14固定连接的换热器外壳2缓慢地进行转动，在换热器外壳2进行转动时，使用者可以更加方便得对换热器外壳2进行清洗，从而使该玻璃换热器具备方便清洗的优点，方便了使用者使用，解决了目前市场上现有的玻璃换热器不便于清洗，造成了使用者在清洗玻璃换热器需要消耗过多的时间的问题。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
