专利摘要

本发明公开了一种智能立井凿井井架，包括井架支撑体、脚支座和天轮平台，所述井架支撑体包括井架支撑体Ⅰ和井架支撑体Ⅱ，井架支撑体Ⅰ下部与所述脚支座通过测力节点连接，井架支撑体Ⅰ上部与井架支撑体Ⅱ下部通过测力节点连接，井架支撑体Ⅱ上部与天轮平台通过测力节点连接，测力节点通过数据线或无线网络与监测与预警模块连接。与已有凿井井架相比，本发明利用在天轮平台下端、井架支撑体Ⅱ下端和井架支撑体Ⅰ下端设置的测力节点，可实现对凿井井架施工作业荷载和主要构件的受力状态进行实时监测，施工荷载接近井架设计承载力时进行预警，有利于凿井井架施工荷载的合理布置和凿井井架施工安全可靠性的提高，促进凿井装备智能化的进一步发展。

权利要求

1.一种智能立井凿井井架，包括井架支撑体、脚支座(1)和天轮平台(5)，其特征在于：所述井架支撑体包括井架支撑体Ⅰ(3)和井架支撑体Ⅱ(4)，井架支撑体Ⅰ(3)下部与所述脚支座(1)通过测力节点(2)连接，井架支撑体Ⅰ(3)上部与井架支撑体Ⅱ(4)下部通过测力节点(2)连接，井架支撑体Ⅱ(4)上部与天轮平台(5)通过测力节点(2)连接，测力节点(2)通过数据线或无线网络与监测与预警模块(6)连接。

2.根据权利要求1所述的一种智能立井凿井井架，其特征在于：所述测力节点(2)包括连接板Ⅰ(7)、支撑杆(8)、限位卡座(9)、测力元件(10)、接线端子或无线信号发送接收模块(11)和连接板Ⅱ(12)，支撑杆(8)一端与连接板Ⅰ(7)连接，支撑杆(8)另一端与连接板Ⅱ(12)连接，测力元件(10)通过限位卡座(9)设置在支撑杆(8)内侧，测力元件(10)通过屏蔽导线与设置在连接板Ⅱ(12)上的接线端子或无线信号发送接收模块(11)连接。

说明书

技术领域

本发明涉及一种智能立井凿井井架。

背景技术

立井凿井井架是立井井筒施工进行提升及悬吊掘进设备的钢结构体。近年来，随着我国井筒直径、深度的增大以及凿井机械化的迅速发展，大型伞钻、大容量吊桶等凿井设备的使用，使得凿井井架的工作荷载不断增加，荷载形式复杂且具有不确定性，如果荷载布置不平衡易引起安全事故。为保证凿井井架能安全的承担施工荷载，有必要开发智能立井凿井井架，能实时监测井架的受力状态，当施工荷载接近井架设计承载力时进行预警，有利于凿井井架的施工安全和凿井装备智能化的进一步发展，满足大直径深立井井筒建设的需要。

发明内容

发明目的：本发明的目的是提供一种可实时监测自身受力状态的智能立井凿井井架，提高凿井井架的施工适用性和安全可靠度。

为了实现上述目的，本发明采用了如下的技术方案：一种智能立井凿井井架，包括井架支撑体、脚支座和天轮平台，所述井架支撑体包括井架支撑体Ⅰ和井架支撑体Ⅱ，井架支撑体Ⅰ下部与所述脚支座通过测力节点连接，井架支撑体Ⅰ上部与井架支撑体Ⅱ下部通过测力节点连接，井架支撑体Ⅱ上部与天轮平台通过测力节点连接，测力节点通过数据线或无线网络与监测与预警模块连接。

本发明中，优选的，所述测力节点包括连接板Ⅰ、支撑杆、限位卡座、测力元件、接线端子或无线信号发送接收模块和连接板Ⅱ，支撑杆一端与连接板Ⅰ连接，支撑杆另一端与连接板Ⅱ连接，测力元件通过限位卡座设置在支撑杆内侧，测力元件通过屏蔽导线与设置在连接板Ⅱ上的接线端子或无线信号发送接收模块连接。

有益效果：与已有凿井井架相比，本发明利用在天轮平台下端(凿井井架提升与悬吊水平)、井架支撑体Ⅱ下端(凿井井架翻矸台水平)和井架支撑体Ⅰ下端(凿井井架支座水平)设置的测力节点，可实现对凿井井架施工作业荷载和主要构件的受力状态进行实时监测，施工荷载接近井架设计承载力时进行预警，有利于凿井井架施工荷载的合理布置和凿井井架施工安全可靠性的提高，促进凿井装备智能化的进一步发展。

附图说明

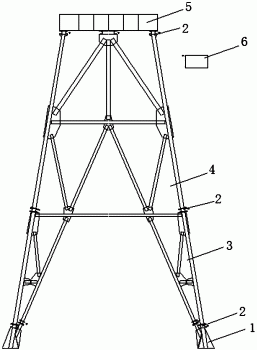

图1是本发明智能立井凿井井架正面图；

图2是井架测力节点剖面图。

图中，1-脚支座、2-测力节点、3-井架支撑体Ⅰ、4-井架支撑体Ⅱ、5-天轮平台、6-监测与预警模块、7-连接板Ⅰ、8-支撑杆、9-限位卡座、10-测力元件、11-接线端子或无线信号发送接收模块、12-连接板Ⅱ。

具体实施方式：

下面结合附图对本发明做更进一步的解释。

如图1所示，本发明的智能立井凿井井架包括井架支撑体、脚支座1和天轮平台5。井架支撑体包括井架支撑体Ⅰ3和井架支撑体Ⅱ4，井架支撑体Ⅰ3边杆下部与脚支座1通过测力节点2连接，井架支撑体Ⅰ3边杆上部与井架支撑体Ⅱ4边杆下部通过测力节点2连接，井架支撑体Ⅱ4边杆上部与天轮平台5通过测力节点2连接，测力节点2通过数据线或无线网络与监测与预警模块6连接。监测与预警模块6由数据采集仪器和计算机组成，数据采集仪器采用澳大利亚DataTaker公司的DT80G智能可编程数据采集器。

如图2所示，测力节点2包括连接板Ⅰ7、支撑杆8、限位卡座9、测力元件10、接线端子或无线信号发送接收模块11和连接板Ⅱ12。两根支撑杆8间隔设置，支撑杆8与井架支撑体Ⅰ3或井架支撑体Ⅱ4的边杆规格相同，支撑杆8一端与连接板Ⅰ7连接，支撑杆8另一端与连接板Ⅱ12连接，连接板Ⅰ7和连接板Ⅱ12分别与井架支撑体Ⅰ3和井架支撑体Ⅱ4的边杆连接，两个测力元件10通过限位卡座9对称设置在支撑杆8内侧，测力元件10通过屏蔽导线与设置在连接板Ⅱ12上的接线端子或无线信号发送接收模块11连接，测力元件10将实时监测数据通过有线或无线方式统一归集到监测与预警模块6进行处理。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
