专利摘要

本实用新型提出一种离子交换树脂筛分净化装置，包括敞口内釜体、闭口外釜体、搅拌桨、真空泵、淋水喷头和驱动电机。本实用新型的离子交换树脂筛分净化装置采用在闭口水洗釜内设置敞口内釜体，利用小粒径离子交换树脂颗粒质量轻、易浮于液面上的特点，通过调节喷头处出水量而控制敞口内釜体内的水位，使得小粒径离子交换树脂流入内、外釜体的间隙腔中，而大粒径离子交换树脂留在内釜体中，从而达到净化筛分离子交换树脂的作用，显著的提高了树脂的净化效率。

权利要求

1.一种离子交换树脂筛分净化装置，其特征在于，包括敞口内釜体(1)、闭口外釜体(2)、搅拌桨(3)、驱动电机(4)、淋水喷头(5)以及真空泵(7)，其中：

敞口内釜体(1)设置于闭口外釜体(2)的内部，两个釜体同轴放置；敞口内釜体(1)的开口向上，敞口内釜体(1)的尺寸小于闭口外釜体(2)，两釜体间存在空隙腔，敞口内釜体(1)通过连接架固定于闭口外釜体(2)上；

驱动电机(4)设置于闭口外釜体(2)的顶部外侧，与设置于闭口外釜体(2)内的搅拌桨(3)相连接，搅拌桨(3)延伸至敞口内釜体(1)的底部，用于搅拌敞口内釜体(1)内的物料；

闭口外釜体(2)的顶部设置有淋水喷头(5)，淋水喷头(5)正对着敞口内釜体(1)的开口上方，使得淋水喷头(5)淋下去的水落入敞口内釜体(1)中，淋水喷头(5)通过管道经洗涤水调节阀(6)与洗涤水源相连通；

敞口内釜体(1)设置有出料管和进料管，出料管和进料管均设置于敞口内釜体(1)的底部；

进料管上设有进料阀(12)，用于控制敞口内釜体(1)的进料，进料管与淋水喷头(5)设置于同侧；

出料管上设有液体出料阀(13)，用于控制敞口内釜体(1)的液体出料；液体出料阀(13)前设置带滤网的第一滤罩(16－1)，其滤网的滤孔尺寸小于离子交换树脂的粒径；

出料管上液体出料阀(13)前还设有产物出料阀(14)，用于控制敞口内釜体(1)的树脂产物的出料；

闭口外釜体(2)的底部设有排污管，排污管上设有排污阀(15)，用于控制内、外釜体间隙腔内洗涤废液的出料；

闭口外釜体(2)的顶部设有抽气口，抽气口位于淋水喷头(5)的另一侧，抽气口前设置有带滤网的第二滤罩(16－2)，其滤网的滤孔尺寸小于离子交换树脂的粒径；

闭口外釜体(2)顶部设置有抽气口，抽气口通过管道经真空阀(8)与真空泵(7)连接，真空泵(7)用于将离子交换树脂干粉抽送至敞口内釜体(1)内，并从离子交换树脂的水洗液中抽取低聚物和单体等低沸点杂质；

闭口外釜体(2)的顶部还设置有排气口，排气口通过管道与排气阀(19)连通。

2.根据权利要求1所述的离子交换树脂筛分净化装置，其特征在于，所述闭口外釜体(2)的顶部和中部分别设置有透明的观察口(18)。

3.根据权利要求2所述的离子交换树脂筛分净化装置，其特征在于，所述观察口(18)采用透明树脂玻璃密封。

4.根据权利要求1所述的离子交换树脂筛分净化装置，其特征在于，所述液体出料阀(13)前设置的第一滤罩(16－1)以及抽气口前设置的第二滤罩(16－2)，其滤网均选择60目滤孔尺寸的滤网。

5.根据权利要求1所述的离子交换树脂筛分净化装置，其特征在于，所述敞口内釜体(1)内和闭口外釜体(2)内分别装有液位传感器，用于监测装置中敞口内釜体以及内、外釜体的间隙腔内的液位。

说明书

技术领域

本实用新型涉及离子交换树脂制备设计领域，具体而言涉及一种离子交换树脂筛分净化装置。

背景技术

离子交换树脂是一类带有离子交换功能基团的网状结构高分子化合物。由于离子交换树脂具有离子交换容量大、可交换离子种类广、可以重复再生使用、运行费用低等优点，因此其已广泛应用于食品工程、化工制药及污水处理等领域。但是经聚合反应得到的离子交换树脂不可避免的存在无机盐、未反应单体或低沸点低聚物等杂质。这些杂质的存在极大地影响了离子交换树脂的后续处理效果。水洗是去除离子交换树脂中残留杂质的一项有效技术。

目前，树脂洗涤装置主要采用输送泵或真空泵将离子交换树脂输送到水洗装置中，但这种方法易引起泵体的堵塞，从而不利于离子交换树脂的净化。为了解决这项难题，专利CN204107395U公开了一种离子交换树脂深度净化装置，该实用新型专利通过在水洗槽顶部设置一个喷头，利用喷头喷洒的水充分润湿离子交换树脂，有效解决了真空泵的堵塞问题。

离子交换树脂在合成过程中较难控制其粒径的均一性，存在一定量极小粒径的树脂颗粒。同时在清洗过程中，部分树脂颗粒也有可能发生颗粒的破碎损坏。这些不同粒径的树脂颗粒在实际使用中，可能会发生树脂小颗粒污染处理体系，极大影响着工序的稳定性、甚至会导致设备的损害。因此在清洗装置中实现小粒径树脂的筛除将有利于进一步提高离子交换树脂的使用价值。

实用新型内容

本实用新型旨在针对当前离子交换树脂净化过程中存在的小粒径树脂筛分困难、能耗高、真空泵易堵塞等缺点，设计了一种可以适用于离子交换树脂的筛分净化装置。

为达成上述目的，本实用新型提出一种离子交换树脂筛分净化装置，包括敞口内釜体、闭口外釜体、搅拌桨、真空泵、淋水喷头和驱动电机；所述敞口内釜体设置于闭口外釜体内部，内、外釜体同轴排列，并且两釜体间留有空隙腔，敞口内釜体的开口向上；所述驱动电机设置于闭口外釜体的顶部外侧，与设置于所述闭口外釜体内的搅拌桨相连接，所述搅拌桨延伸至敞口内釜体底部；所述闭口外釜体的顶部设有抽气口，抽气口通过管道经真空阀与所述真空泵连接；所述闭口外釜体内设置有淋水喷头，淋水喷头正对于敞口内釜体上方，淋水喷头通过管道经洗涤水调节阀与洗涤水源相连通；所述敞口内釜体的出料管和进料管设置于敞口内釜体底部，并延伸至闭口外釜体外，所述闭口外釜体的底部设置有排污管。

进一步的，所述进料管上设置进料阀；所述排污管道上设有排污阀；出料管上分别设有洗涤液出料阀和产物出料阀，洗涤液出料阀前设置有带滤网的第一滤罩，滤网的滤孔尺寸小于离子交换树脂的粒径，滤网的滤孔尺寸一般小于 60目。

进一步的，所述闭口外釜体中上部设置有观察口；闭口外釜体顶部还设置有排气管道，排气管道上设置有排气阀；所述进料管位于所述淋水喷头同侧，所述抽气口位于所述淋水喷头的另一侧；所述抽气口前设置有带滤网的第二滤罩，滤网的滤孔尺寸小于离子交换树脂的粒径，滤网的滤孔尺寸一般小于60目；

进一步的，所述敞口内釜体内设有加热装置，促进真空泵对树脂中低聚物和单体等低沸点杂质的抽取，提高水洗净度。

进一步的，所述敞口内釜体通过连接架固定于闭口外釜体上；所述敞口内釜体内壁和闭口外釜体内壁分别装有液位传感器，用于监测装置中敞口内釜体内及内、外釜体间隙腔内的液位，通过传感控制装置，可调节喷头喷洒水的流量和搅拌桨的搅拌速率，实现装置的自动化生产；

与现有技术相比，本实用新型的一种离子交换树脂筛分净化装置采用在闭口水洗釜内设置敞口内釜体，利用小粒径离子交换树脂颗粒质量轻、易浮于液面上的特点，通过调节喷头处出水量而控制敞口内釜体内的水位，使得小粒径离子交换树脂流入内、外釜体的间隙腔中，而大粒径离子交换树脂留在内釜体中，从而达到净化筛分离子交换树脂的作用，显著的提高了树脂的净化效率。

附图说明

附图不意在按比例绘制。在附图中，在各个图中示出的每个相同或近似相同的组成部分可以用相同的标号表示。为了清晰起见，在每个图中，并非每个组成部分均被标记。现在，将通过例子并参考附图来描述本实用新型的各个方面的实施例，其中：

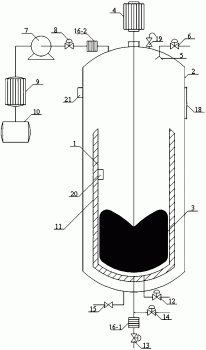

图1为实施例1中离子交换树脂净化干燥装置的结构示意图；

图2为实施例2中离子交换树脂净化干燥装置的结构示意图；

图中：1、敞口内釜体；2、闭口外釜体；3、搅拌桨；4、驱动电机；5、淋水喷头；6、洗涤水调节阀；7、真空泵；8、真空阀；9、冷凝器；10、积液装置；11、加热装置；12、进料阀；13、液体出料阀；14、产物出料阀；15、排污阀；16－1、第一滤罩；16－2、第二滤罩；17－1、第一液位传感器；17－2、第二液位传感器；18、观察口；19、排气阀；20、温度计；21、压强计。

具体实施方式

为了更了解本实用新型的技术内容，特举具体实施例并配合所附图式说明如下。

结合图示的示例，根据本实用新型的公开的离子交换树脂筛分净化装置，如图1、2所示，包括敞口内釜体1、闭口外釜体2、搅拌桨3、真空泵7、淋水喷头5和驱动电机4。

敞口内釜体1设置于闭口外釜体2的内部，两个釜体1和2同轴放置。敞口内釜体1的开口向上，敞口内釜体1的尺寸小于闭口外釜体2，两釜体间存在空隙腔，敞口内釜体1通过连接架固定于闭口外釜体2上。

驱动电机4设置于闭口外釜体2的顶部外侧，与设置于闭口外釜体2内的搅拌桨3相连接，搅拌桨3延伸至敞口内釜体1的底部，用于搅拌敞口内釜体1 内的物料。

闭口外釜体2的顶部设置有淋水喷头5，淋水喷头5正对着敞口内釜体1的开口上方，使得淋水喷头5淋下去的水落入敞口内釜体1中，淋水喷头5通过管道经洗涤水调节阀6与洗涤水源相连通。

敞口内釜体1，出料管和进料管均设置于敞口内釜体1的底部。

进料管上设有进料阀12，用于控制敞口内釜体1的进料，进料管与淋水喷头5设置于同侧。

出料管上设有液体出料阀13，用于控制敞口内釜体1的液体出料，液体出料阀13前设置带滤网的第一滤罩16－1，滤网的滤孔尺寸小于离子交换树脂的粒径，一般可以选择60目滤孔尺寸的滤网。

出料管上液体出料阀13前还设有产物出料阀14，用于控制敞口内釜体1的树脂产物的出料。

闭口外釜体2的底部设有排污管，排污管上设有排污阀15，用于控制内、外釜体间隙腔内洗涤废液的出料。

闭口外釜体2的顶部设有抽气口，抽气口位于淋水喷头5的另一侧，抽气口前设置有带滤网的第二滤罩16－2，同样的，滤网的滤孔尺寸小于离子交换树脂的粒径。一般可以选择60目滤孔尺寸的滤网。

抽气口通过管道经真空阀8与真空泵7连接，真空泵7的作用为将离子交换树脂干粉抽送至敞口内釜体1内，并从离子交换树脂的水洗液中抽取低聚物和单体等低沸点杂质。真空泵7还通过冷凝器9连接至积液装置10。

闭口外釜体2的顶部设置有排气口，排气口通过管道与排气阀19连通。

为了便于监测离子交换树脂的净化过程，闭口外釜体2的顶部和中部分别设置有观察口18，观察口18用透明树脂玻璃密封。

为了使得低聚物和单体等低沸点杂质更易被真空泵7抽取走，在敞口内釜体1内设有加热装置11，例如电加热器，或者蒸汽加热装置等。

在优选的例子中，敞口内釜体20内还设置温度计20，用于检测物料的温度。

闭口外釜体2上还设置有压强计21，用于检测处理过程中真空度。

在实际操作过程中，可往敞口内釜体连续注入洗涤水，通过搅拌清洗离子交换树脂上残留的杂质。利用液位探测器探测敞口内釜体内的水位，当达到合适水位后，停止搅拌，使得大粒径离子交换树脂发生自然沉降，而小粒径离子交换树脂飘浮于液面上。继续注入洗涤水后，飘浮于液面上的小粒径离子交换树脂会落入内、外釜体的间隙腔中，从而可以有效筛分离子交换树脂颗粒。通过装于内、外釜体的间隙腔中的液位探测器防止空隙腔中水位过高而导致洗涤废液回流至敞口内釜体。停止通水后，可开启真空泵和加热装置，抽除水中溶解的低聚物和单体等的低沸点杂质，提高水洗净度；随后关闭真空泵，打开洗涤废液出料阀，收集洗涤废液；待洗涤废液收集完全后，打开产物出料阀，收集产物。

在另一些实施例中，在图1所示实施例的基础上，作为改进的，敞口内釜体1内和闭口外釜体2内分别装有液位传感器，用于监测装置中敞口内釜体1 内以及内、外釜体的间隙腔内的液位，可通过传感控制装置。结合图1，其中敞口内釜体1内设置的为第一液位传感器17－1，敞口内釜体1外设置的是第二液位传感器17－2。优选的方案是，可以通过调节淋水喷头5喷洒水的流量和搅拌桨3的搅拌速率，实现装置的连续自动化生产。

虽然本实用新型已以较佳实施例揭露如上，然其并非用以限定本实用新型。本实用新型所属技术领域中具有通常知识者，在不脱离本实用新型的精神和范围内，当可作各种的更动与润饰。因此，本实用新型的保护范围当视权利要求书所界定者为准。
