专利摘要

本实用新型涉及水处理设备领域，尤其是热电厂水处理交换装置。该水处理交换装置包括缸体、再生液进液管、再生液出液管、T型管、过滤板和隔板，所述缸体外侧与电动推杆的外壳固定连接，电动推杆的推杆部穿过缸体，电动推杆的推杆部与摩擦部固定连接，缸体内的再生液进液管与喷水管相连，缸体内设有一个以上的减速柱体，减速柱体位于过滤板和喷水头之间。本实用新型通过设有数个喷水头的喷水管来均匀喷洒再生液，并利用减速柱体来更加分散再生液的面积，并为再生液减速。还可以利用电动推杆带动摩擦部为过滤板疏通网眼，提高了功效，增加了再生液的交换效率。

权利要求

1.一种热电厂水处理交换装置，包括缸体(1)、再生液进液管(2)、再生液出液管(3)、T型管(4)、过滤板(5)和隔板(6)，缸体(1)底端设有再生液进液管(2)，缸体(1)顶端设有再生液出液管(3)，缸体(1)内设有T型管(4)、过滤板(5)、隔板(6)，过滤板(5)底端设有一个以上的隔板(6)，其特征是，所述缸体(1)外侧与电动推杆(7)的外壳固定连接，电动推杆(7)的推杆部穿过缸体(1)，电动推杆(7)的推杆部与摩擦部(8)固定连接，摩擦部(8)的端头与过滤板(5)相贴合，缸体(1)内的再生液进液管(2)与喷水管(9)相连，喷水管(9)上均匀分布一个以上的喷水头(10)，缸体(1)内设有一个以上的减速柱体(11)，减速柱体(11)位于过滤板(5)和喷水头(10)之间。

2.根据权利要求1所述的热电厂水处理交换装置，其特征在于：所述摩擦部(8)底端粘结在固定板一(12)上，固定板一(12)通过弹簧筒(13)与固定板二(14)连接，固定板二(14)底部通过螺栓与电动推杆(7)的推杆部固定连接。

3.根据权利要求2所述的热电厂水处理交换装置，其特征在于：所述固定板一(12)为弧形板。

4.根据权利要求1或2所述的热电厂水处理交换装置，其特征在于：所述摩擦部(8)为塑料毛体。

5.根据权利要求1所述的热电厂水处理交换装置，其特征在于：所述喷水头(10)上通过架杆(15)与环体(16)固定连接，环体(16)的环孔位于喷水头(10)的出水口上方。

6.根据权利要求1所述的热电厂水处理交换装置，其特征在于：所述缸体(1)与电动推杆(7)的连接处设有密封圈(17)。

说明书

技术领域

本实用新型涉及水处理设备领域，尤其是热电厂水处理交换装置。

背景技术

水是工业部不可缺少的物质，在火力发电中对水的要求很高，因此需要对水进行过滤净化处理。目前国内对于电厂水处理环保要求很严格。逆流离子交换设备是目前使用比较广泛的电厂水处理装置，具备有对水含盐量和离子组成适用范围广、出水水质好、再生剂比耗低的优点。但同时存在着再生液在从下向上流动时，流速分布不均匀、阻力大，容易造成交换树脂破碎，降低了设备周期过水量及出水的水质，增加了再生比耗及再生液。而且过滤板反复使用之后，会有残渣堵塞网眼，这就需要把过滤板取出进行清理，这种操作方式费时费力。

实用新型内容

本实用新型要解决的技术问题是：为了解决现有的水处理交换装置分布的再生液分布不均匀且清理过滤板效率低的不足，本实用新型提供了一种热电厂水处理交换装置，通过设有数个喷水头的喷水管来均匀喷洒再生液，并利用减速柱体来更加分散再生液的面积，并为再生液减速。还可以利用电动推杆带动摩擦部为过滤板疏通网眼，提高了功效，增加了再生液的交换效率。

本实用新型解决其技术问题所采用的技术方案是：

一种热电厂水处理交换装置，包括缸体、再生液进液管、再生液出液管、T型管、过滤板和隔板，缸体底端设有再生液进液管，缸体顶端设有再生液出液管，缸体内设有T型管、过滤板、隔板，过滤板底端设有一个以上的隔板，所述缸体外侧与电动推杆的外壳固定连接，电动推杆的推杆部穿过缸体，电动推杆的推杆部与摩擦部固定连接，摩擦部的端头与过滤板相贴合，缸体内的再生液进液管与喷水管相连，喷水管上均匀分布一个以上的喷水头，缸体内设有一个以上的减速柱体，减速柱体位于过滤板和喷水头之间。

具体地，所述摩擦部底端粘结在固定板一上，固定板一通过弹簧筒与固定板二连接，固定板二底部通过螺栓与电动推杆的推杆部固定连接。

具体地，所述固定板一为弧形板。

具体地，所述摩擦部为塑料毛体。

具体地，所述喷水头上通过架杆与环体固定连接，环体的环孔位于喷水头的出水口上方。

具体地，所述缸体与电动推杆的连接处设有密封圈。

本实用新型的有益效果是：本实用新型提供了一种热电厂水处理交换装置，通过设有数个喷水头的喷水管来均匀喷洒再生液，并利用减速柱体来更加分散再生液的面积，并为再生液减速。还可以利用电动推杆带动摩擦部为过滤板疏通网眼，提高了功效，增加了再生液的交换效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

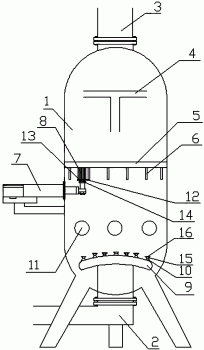

图1是本实用新型的结构示意图；

图2是本实用新型的摩擦部的结构示意图；

图3是本实用新型的喷水头的结构示意图；

图中1.缸体，2.再生液进液管，3.再生液出液管，4.T型管，5.过滤板,6.隔板，7.电动推杆，8.摩擦部，9.喷水管，10.喷水头，11.减速柱体，12.固定板一，13.弹簧筒，14.固定板二，15.架杆，16.环体，17.密封圈。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1是本实用新型的结构示意图，图2是本实用新型的摩擦部的结构示意图，图3是本实用新型的喷水头的结构示意图。

一种热电厂水处理交换装置，包括缸体1、再生液进液管2、再生液出液管3、T型管4、过滤板5和隔板6，缸体1底端设有再生液进液管2，缸体1顶端设有再生液出液管3，缸体1内设有T型管4、过滤板5、隔板6，过滤板5底端设有一个以上的隔板6，所述缸体1外侧与电动推杆7的外壳固定连接，电动推杆7的推杆部穿过缸体1，电动推杆7的推杆部与摩擦部8固定连接，摩擦部8的端头与过滤板5相贴合，缸体1内的再生液进液管2与喷水管9相连，喷水管9上均匀分布一个以上的喷水头10，缸体1内设有一个以上的减速柱体11，减速柱体11位于过滤板5和喷水头10之间。所述摩擦部8底端粘结在固定板一12上，固定板一12通过弹簧筒13与固定板二14连接，固定板二14底部通过螺栓与电动推杆7的推杆部固定连接。所述固定板一12为弧形板。所述摩擦部8为塑料毛体。所述喷水头10上通过架杆15与环体16固定连接，环体16的环孔位于喷水头10的出水口上方。所述缸体1与电动推杆7的连接处设有密封圈17。

如附图1所示，再生液从再生液进液管2处通入到喷水管9内，此时喷水管9内的水会因为水压而从每个喷水头10处喷出。由于数个喷水头10均匀分布在喷水管9上，所以这样可以让再生液在喷水管9的范围内进行大面积喷出。如附图3所示，由于喷水头10在喷出再生液时，会经过喷水头10上的环体16，从而使得再生液能够在一定范围内分散喷出。当再生液喷出时，会撞击到上方的减速柱体11，使得再生液在减速柱体11周围向上排出，进而减慢了再生液的流速，而且不会影响到再生液的流向。最后再生液经由过滤板5继续向上排，并从再生液出液管3处排出。在再生液经过过滤板5时，会经由隔板6来对流动中的再生液进行均匀隔离，从而提高了再生液流动的均匀性，并使得逆流再生离子交换设备运行的更加稳定。

结合附图1和附图2所示，当缸体1内的过滤板5使用时间长了，需要对堵塞的网眼进行疏通时，就启动电动推杆7.电动推杆7通过电动机的旋转来驱动推杆部进行水平直线移动。这样推杆部就会带动塑胶毛体扫过过滤板5，塑胶毛体在横移的过程中，会穿过过滤板5的网眼进行疏通。塑胶毛体拥有一定的硬度，能够便于疏通过滤板5，而且耐腐蚀。塑胶毛体长度越短，刚度越高，所以需要让固定塑胶毛体的固定板一12尽可能接近过滤板5，这样就会碰触到过滤板5底部的隔板6。由于固定板一12为弧形板，而且固定板一12底端设有弹簧筒13，所以当固定板一12碰触到隔板6之后，固定板一12会因为弹簧筒13的压缩而下移，从而可以让固定板12越过隔板6，对过滤板5的下一个隔间进行疏通。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
