专利摘要

延迟线电阻加载脉冲天线涉及一种天线，尤其是电阻加载脉冲天线。该天线由脉冲天线(1)、延迟线(2)和加载电阻(3)构成，延迟线(2)与脉冲天线的末端(11)连接，加载电阻(3)分布在延迟线(2)上。天线末端(12)上剩余脉冲电流的大部分流向延迟线(2)，延迟线上的加载电阻(3)吸收了剩余的脉冲能量。因为在延迟线(2)上的加载电阻(3)不吸收天线中将要辐射的脉冲能量，因此加载电阻对脉冲天线辐射效率的不利影响比较小。

权利要求

1、一种延迟线电阻加载脉冲天线，其特征在于该延迟线电阻加载脉冲天线由脉冲天线(1)、延迟线(2)和加载电阻(3)所组成，其中；脉冲天线(1)包含脉冲天线的输入端(8)和脉冲天线的末端(12)，在脉冲天线(1)的末端(12)连接有延迟线(2)；延迟线(2)在其占据的空间不对脉冲天线(1)主辐射方向上的能量辐射形成阻挡；加载电阻(3)分布在延迟线(2)上。

2、根据权利要求1所述的延迟线电阻加载脉冲天线，其特征在于脉冲天线(1)的末端(12)通过直接的方式或者电磁耦合的方式与延迟线(2)连接。

3、根据权利要求1或2所述的延迟线电阻加载脉冲天线，其特征在于延迟线(2)衬托在衬底基片上，或悬浮在空气中。

4、根据权利要求1所述的延迟线电阻加载脉冲天线，其特征在于加载电阻(3)是集中参数形式的电阻或者是分布参数形式的电阻。

5、根据权利要求1所述的所述的延迟线电阻加载脉冲天线，其特征在利用加载电阻(3)的阻值沿延迟线(2)的分布方式决定延迟线产生的脉冲信号中拖尾脉冲的幅度。

6、根据权利要求1所述的延迟线电阻加载脉冲天线，其特征在于脉冲天线(1)的形式是槽线喇叭天线，或领带结天线，或平板喇叭天线，或锥形天线，或偶极天线，或单振子天线。

说明书

技术领域

本发明专利涉及一种脉冲天线，尤其是电阻加载脉冲天线。

背景技术

脉冲天线辐射脉冲信号时，如果在脉冲电流从天线输入端流到天线末端的这段时间内，脉冲天线不能把电磁能量全部辐射出去，则在天线末端就会有剩余的脉冲电流。剩余脉冲电流会在天线中沿原来的路径返回，在此后的过程中继续辐射电磁能量，这样在天线的辐射脉冲波形中就会有拖尾脉冲。这些拖尾脉冲会与来自目标的信号在时间上重叠，形成对目标信号的干扰，因此通常要采取措施降低这些波形中拖尾脉冲的幅度。目前，公知的脉冲天线大多是采用加载方法降低拖尾脉冲的幅度。其中电阻加载是常用的一种加载方法，电阻可以吸收从天线末端返回的剩余脉冲能量，从而降低了拖尾脉冲的幅度。但是由于电阻位于天线的输入端到末端之间，加载电阻不仅吸收天线中剩余的脉冲能量，而且在脉冲电流从天线输入端流向天线末端过程中，加载电阻也要吸收天线中将要辐射的脉冲能量。因此电阻加载脉冲天线的辐射效率比较低。

发明内容

技术问题：本发明的目的是提出一种延迟线电阻加载脉冲天线，该天线加载电阻只吸收天线中剩余的脉冲能量，不吸收天线中将要辐射的脉冲能量，减少了电阻加载对脉冲天线辐射效率的不利影响。

技术方案：本发明的延迟线电阻加载脉冲天线由脉冲天线、延迟线和加载电阻所组成，其中；脉冲天线包含脉冲天线的输入端和脉冲天线的末端，脉冲信号首先从脉冲天线的输入端向脉冲天线的末端传播或辐射，在脉冲天线的末端连接有延迟线；延迟线在其占据的空间不对脉冲天线主辐射方向上的能量辐射形成阻挡；延迟线给脉冲天线中未辐射的脉冲信号的能量提供了附加的电流通路，在脉冲天线末端的剩余的脉冲电流沿附加的电流通路运动；加载电阻分布在延迟线上，加载电阻消耗延迟线上剩余的脉冲能量，就减少了脉冲信号中拖尾脉冲的幅度。加载电阻是集中参数形式的电阻或者是分布参数形式的电阻。改变延迟线上所有加载电阻总的阻值之和就改变延迟线产生的脉冲信号中拖尾脉冲的幅度，改变加载电阻的阻值沿延迟线的分布方式也改变延迟线产生的脉冲信号中拖尾脉冲的幅度。脉冲天线的末端通过直接的方式或者电磁耦合的方式与延迟线连接。延迟线衬托在衬底基片上，或悬浮在空气中。脉冲天线的形式是槽线喇叭天线，或领带结天线，或平板喇叭天线，或锥形天线，或偶极天线，或单振子天线。

有益效果：本发明的有益效果是，既使用加载电阻减小了天线辐射波形中拖尾脉冲的幅度，同时加载电阻对脉冲天线辐射效率的不利影响比较小。

因为延迟线给到达天线末端的剩余的脉冲电流提供了一个附加通路，使得剩余脉冲电流中只有一小部分沿原来路径返回形成波形中的拖尾脉冲，剩余脉冲电流的大部分经过延迟线流动。这样拖尾脉冲的幅度很小。另一方面，在延迟线上加载着集中参数的或者分布参数的电阻，这些加载电阻可以吸收在延迟线上剩余脉冲电流的能量以减小辐射波形中其它拖尾脉冲的幅度。因为加载电阻只吸收天线中剩余的脉冲能量，不吸收天线中将要辐射的脉冲能量，因此与常见的电阻加载方法相比，本发明中加载电阻对脉冲天线辐射效率的不利影响要小。

附图说明

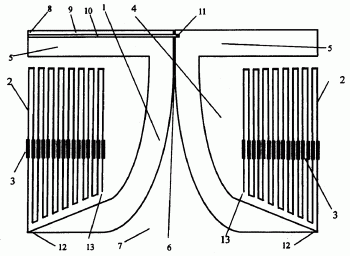

图1是本发明的结构示意图。

图中有脉冲天线1，延迟线2，加载电阻3，衬底基片4，金属面5，缝隙6，脉冲天线的开口7，脉冲天线的输入端8，微带线9，微带线的导带10，金属短路针11，脉冲天线的末端12，延迟线的末端13。

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

本发明所采用的技术方案是：延迟线电阻加载脉冲天线包括脉冲天线、与脉冲天线相连的一条或数条延迟线和分布在延迟线上的加载电阻。脉冲天线的形式可以是槽线喇叭天线，Bow-Tie(领带结)天线，平板喇叭天线，锥形天线，偶极天线和单振子天线等等。在脉冲天线的末端，连接有延迟线，而且延迟线在其占据的空间不对脉冲天线主辐射方向上的能量辐射形成阻挡。延迟线的末端为开路。脉冲天线的末端通过直接的方式或者电磁耦合的方式与延迟线连接。加载电阻有两种形式实现，一种是分布参数形式的电阻，延迟线本身是损耗传输线，加载电阻由传输线的损耗提供；另一种是集中参数形式的电阻，加载电阻依次接在延迟线上。

在结构上，该延迟线电阻加载脉冲天线由脉冲天线1、延迟线2和加载电阻3所组成。在脉冲天线1的末端12，连接有延迟线2，延迟线在其占据的空间不对脉冲天线主辐射方向上的能量辐射形成阻挡，延迟线的末端13为开路。脉冲天线1的末端12通过直接的方式或者电磁耦合的方式与延迟线2连接。脉冲天线1的形式是渐变槽线张口天线，或领带结天线，或平板喇叭天线，或锥形天线，或偶极天线，或单振子天线；加载电阻3分布在延迟线2上。

在制造上：延迟线电阻加载脉冲天线由脉冲天线1、延迟线2和加载电阻3构成。脉冲天线1制作在一个衬底基片4上，衬底基片的一面是两个金属面5构成的槽线，这两个金属面之间缝隙6的间距由小变大形成脉冲天线的开口7。脉冲天线1在输入端8由微带线9馈电，衬底基片4的金属面5同时也是微带线9的接地面，衬底基片4的另一面是微带线9的导带10，导带10跨过衬底基片4另一面槽线的缝隙6，在导带10的末端有一个金属短路针11，金属短路针11把导带10与衬底基片4另一面的金属面5连接起来。在脉冲天线1的两个末端12，连接有两条延迟线2，延迟线上有共有三十二个加载电阻3，延迟线的末端13为开路。根据以上所述，便可实现本发明。
