专利摘要

本实用新型公开了一种新型移动电源，包括电源壳体，电源壳体的右上端设置有底座，电源壳体的右上端壳体上插设有输送软管，输送软管的下端通过管道与控制阀连接，底座上设置有开口槽和球形槽，球形槽内转动卡接有调节球体，调节球体的上端设置有喷射头，喷射头的外侧壁上设置有握盘，喷射头上设置有输水孔，输送软管分别穿过开口槽和调节球体并与输水孔连通，喷射头的上端滑动设置有滑板。实现了喷射头进行任意角度的调节并对相应的方向进行喷射，提高了警用移动电源上的辣椒水喷射时的实用性，实现辣椒水喷射出的水流进行单束水流效果和喷雾效果的方便切换，提高了警用移动电源上的辣椒水喷射的使用灵活性。

权利要求

1.一种新型移动电源，包括电源壳体(1)，以及设于电源壳体(1)上的电芯主体(2)、高压瓶(21)、控制阀(22)，其特征在于：所述电源壳体(1)的右上端设置有底座(4)，所述电源壳体(1)的右上端壳体上插设有输送软管(3)，所述输送软管(3)的下端通过管道(23)与控制阀(22)连接，所述底座(4)上设置有开口槽(41)和球形槽(5)，球形槽(5)内转动卡接有调节球体(6)，所述调节球体(6)的上端设置有喷射头(7)，所述喷射头(7)的外侧壁上设置有握盘(71)，所述喷射头(7)上设置有输水孔(72)，所述输送软管(3)分别穿过开口槽(41)和调节球体(6)并与输水孔(72)连通，所述喷射头(7)的上端滑动设置有滑板(8)。

2.根据权利要求1所述的一种新型移动电源，其特征在于：所述输水孔(72)竖向贯穿喷射头(7)。

3.根据权利要求1所述的一种新型移动电源，其特征在于：所述球形槽(5)的内槽壁上设置有阻尼垫(51)，阻尼垫(51)与调节球体(6)挤压接触。

4.根据权利要求1所述的一种新型移动电源，其特征在于：所述调节球体(6)的三分之一部分球体设置于球形槽(5)内。

5.根据权利要求1所述的一种新型移动电源，其特征在于：所述喷射头(7)的上端设置有滑槽(73)，滑槽(73)与滑板(8)滑动套接，所述滑板(8)上设置有第一切换板(81)和第二切换板(82)。

6.根据权利要求5所述的一种新型移动电源，其特征在于：所述滑板(8)的左侧设置有第一卡槽(83)和第二卡槽(84)，所述喷射头(7)的左端设置有定位块(75)，定位块(75)与第一卡槽(83)卡接。

7.根据权利要求5所述的一种新型移动电源，其特征在于：所述滑槽(73)的内槽壁上设置有密封垫(74)。

8.根据权利要求1所述的一种新型移动电源，其特征在于：所述电源壳体(1)的背面设置有别扣(9)。

说明书

技术领域

本实用新型涉及充电设备技术领域，具体为一种新型移动电源。

背景技术

随着全球经济的快速发展，人们生活水平的不断提高，随身携带式的电子产品也越来越多，市面上出现了一系列的电子数码产品，移动电源的出现方便了人们在户外充电的需求，而警用移动电源可以为执法记录仪、手机等设备充电，这不仅确保了执法记录仪可以满足长时间执勤执法工作的需要，又避免民警因手机没电导致通讯不畅通的问题。

在公告号CN206878527U中公开了一种新型警用移动电源，包括移动电源壳体以及分隔安装在移动电源壳体内的电路系统区和喷雾系统区，且在移动电源壳体上安装有一LED灯及控制该LED灯的控制按钮，电路系统区包括MCU控制电路、电芯主体、充电电路、电池管理模块及电压输出电路，喷雾系统区则包括高压瓶托槽、安装在高压瓶托槽上的高压瓶以及分别安装在移动电源壳体上的控制阀和喷射孔，高压瓶开口处自带有开启阀，控制阀与高压瓶、喷射孔之间均连接有防漏管道，高压瓶内灌装有辣椒水，该警用移动电源能够喷射辣椒水，辣椒水所含物质成分为辣椒精纯提取素、芥末提取物等天然强刺激物质，对人体无实质性毒副损伤，被喷到的人双目眼泪流不停，喷嚏咳嗽不停，呼吸道如火，难受至极点。

可是，上述的警用移动电源，其大多不具有设置的球形状角度调节结构以及喷射头，从而不可以实现喷射头进行任意角度的调节并对相应的方向进行喷射，大大降低了警用移动电源上的辣椒水喷射时的实用性。

另外，上述警用移动电源的辣椒水的喷射结构，只能进行大范围的喷砂，范围较大，容易喷砂到无辜群众，造成不必要的伤害，降低了警用移动电源上的辣椒水喷射的使用灵活性。

实用新型内容

本实用新型的目的在于提供一种新型移动电源，以解决警用移动电源上的辣椒水喷射时的实用性较低、警用移动电源上的辣椒水喷射的使用灵活性较差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型移动电源，包括电源壳体，以及设于电源壳体上的电芯主体、高压瓶、控制阀，所述电源壳体的右上端设置有底座，所述电源壳体的右上端壳体上插设有输送软管，所述输送软管的下端通过管道与控制阀连接，所述底座上设置有开口槽和球形槽，球形槽内转动卡接有调节球体，所述调节球体的上端设置有喷射头，所述喷射头的外侧壁上设置有握盘，所述喷射头上设置有输水孔，所述输送软管分别穿过开口槽和调节球体并与输水孔连通，所述喷射头的上端滑动设置有滑板。

优选的，所述输水孔竖向贯穿喷射头。

优选的，所述球形槽的内槽壁上设置有阻尼垫，阻尼垫与调节球体挤压接触。

优选的，所述调节球体的三分之一部分球体设置于球形槽内。

优选的，所述喷射头的上端设置有滑槽，滑槽与滑板滑动套接，所述滑板上设置有第一切换板和第二切换板，第一切换板上设置有多孔，可以喷出大范围雾状辣椒水效果，第二切换板上设置一个单过水孔，可以喷出单束水流辣椒水效果。

优选的，所述滑板的左侧设置有第一卡槽和第二卡槽，所述喷射头的左端设置有定位块，定位块与第一卡槽卡接。

优选的，所述滑槽的内槽壁上设置有密封垫，保证滑槽与滑板之间的间隙密封性。

优选的，所述电源壳体的背面设置有别扣，可以方便的通过别扣将该警用移动电源整体稳定的别挂在警务人员的腰间皮带上，携带方便。

与现有技术相比，本实用新型的有益效果是：

通过设置的球形状角度调节结构以及喷射头，实现了喷射头进行任意角度的调节并对相应的方向进行喷射，有效提高了警用移动电源上的辣椒水喷射时的实用性；

通过设置的横向滑动卡接结构和两个切换板结构，实现辣椒水喷射出的水流进行单束水流效果和喷雾效果的方便切换，有效提高了警用移动电源上的辣椒水喷射的使用灵活性。

附图说明

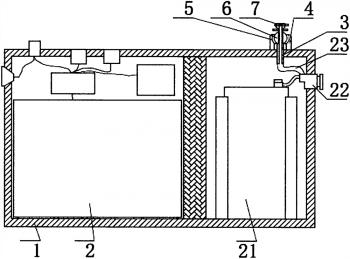

图1为本实用新型的整体结构立面图；

图2为本实用新型的移动电源上辣椒水喷射结构的局部放大图；

图3为本实用新型的滑板上的切换定位结构的放大剖视图；

图4为本实用新型的电源壳体的仰视图。

图中：1电源壳体、2电芯主体、21高压瓶、22控制阀、23管道、3输送软管、4底座、41开口槽、5球形槽、51阻尼垫、6调节球体、7喷射头、71握盘、72输水孔、73滑槽、74密封垫、75定位块、8滑板、81第一切换板、82第二切换板、83第一卡槽、84第二卡槽、9别扣。

具体实施方式

请参阅图1、图2、图4，本实用新型提供一种技术方案：一种新型移动电源，包括电源壳体1，以及设于电源壳体1上的电芯主体2、高压瓶21、控制阀22，电源壳体1、电芯主体2、高压瓶21、控制阀22均为公告号CN206878527U中公开的新型警用移动电源的组件结构，其中，电芯主体2为该警用移动电源的电源供电组件，高压瓶21内预置有辣椒水，电源壳体1的背面设置有别扣9，可以方便的通过别扣9将该警用移动电源整体稳定的别挂在警务人员的腰间皮带上，携带方便，电源壳体1的右上端焊接有底座4，电源壳体1的右上端壳体上插设有输送软管3，输送软管3为常用的橡胶波纹软管，在保证辣椒水供应的前提下，可以随着调节球体6的转动本身进行伸缩调节，输送软管3的下端通过管道23与控制阀22连接。

请参阅图1、图2，底座4上设置有开口槽41和球形槽5，球形槽5内转动卡接有调节球体6，球形槽5的内槽壁上粘接有阻尼垫51，阻尼垫51为高弹性聚氨酯阻尼垫，通过挤压弹性阻尼摩擦力，在不转动调节球体6时，可以极大的保证调节球体6在球形槽5定位时的稳定性，阻尼垫51与调节球体6挤压接触，调节球体6的上端焊接有喷射头7，喷射头7的外侧壁上焊接有握盘71，手握住握盘71，进一步保证喷射头7在喷射过程的稳定性。

请参阅图2，调节球体6的三分之一部分球体设置于球形槽5内，在保证调节球体6转动的同时并不会从球形槽5滑脱。

请参阅图2、图3，喷射头7上设置有输水孔72，输水孔72竖向贯穿喷射头7，输送软管3分别穿过开口槽41和调节球体6并与输水孔72连通。

请参阅图2、图3，喷射头7的上端滑动设置有滑板8，喷射头7的上端设置有滑槽73，滑槽73与滑板8滑动套接，滑板8上的两个预置开口上内腔固定设置有第一切换板81和第二切换板82，第一切换板81上设置有多孔，可以喷出大范围雾状辣椒水效果，第二切换板82上设置一个单过水孔，可以喷出单束水流辣椒水效果，另外，上述关于本专利有益效果的相关金属结构件均采用铝合金材质制成，质轻，耐腐蚀，强度高。

请参阅图3，滑板8的左侧设置有第一卡槽83和第二卡槽84，喷射头7的左端通过树脂胶稳定粘接有定位块75，定位块75与第一卡槽83卡接，定位块75为阻尼胶垫，具有高弹性，其上端为圆弧状并与两个卡槽匹配卡接，通过弹性挤压阻尼摩擦，实现对滑板8的方便稳定的定位卡接。

请参阅图3，滑槽73的内槽壁上粘接有密封垫74，不仅保证滑槽73与滑板8之间的间隙密封性，而且通过橡胶垫材质的弹性密封垫74结构，通过弹性阻尼摩擦力，大大保证滑板8卡接时的稳定性。

本实用新型在具体实施时：参阅图2，该球形槽5与调节球体6的转动卡接结构，可以实现调节球体6在球形槽5内以调节球体6的球心为中心进行任意角度的转动调节，在调节角度时，会带动上端喷射头7同时进行任意角度的旋转调节，当调节完毕后，打开控制阀22，高压瓶21内的预存辣椒水会通过管道23喷入到输送软管3内，并通过输水孔72从喷射头7中喷出，并且此时，在辣椒水喷射的过程中，警务人员同时握住握盘71也可以实时的对喷射头7进行任意角度的调节，实现了喷射头7进行任意角度的调节并对相应的方向进行喷射，提高了警用移动电源上的辣椒水喷射时的实用性。

另外，参阅图3，第一切换板81为多孔状结构，可以喷出大范围的雾状辣椒水效果，此时如果需要喷出单束水流效果时，可以向左推动滑板8，带动滑板8沿着滑槽73向左平移滑动，带动第一切换板81和第二切换板82整体向左移动，此时定位块75会退出第一卡槽83，待定位块75挤压卡入第二卡槽84时，可以对滑板8方便定位，并且同时第二切换板82已经和输水孔72对齐连通，在第二切换板82上只设置一个单过水孔，此时辣椒水通过该单过水孔并从喷射头7喷出的就是单束水流效果，实现辣椒水喷射出的水流进行单束水流效果和喷雾效果的方便切换，提高了警用移动电源上的辣椒水喷射的使用灵活性。
