专利摘要

本实用新型属于药品生产技术领域，尤其为一种胶囊生产用泡罩机，包括底板，所述底板的顶部固定安装有顶部为开口的胶囊盒，所述胶囊盒的一侧设有安装板，所述安装板固定安装在底板的顶部，所述安装板远离胶囊盒的一端设有电机，所述电机的输出轴上焊接有转动杆，所述转动杆贯穿安装板，所述转动杆上固定套设有第一皮带轮，所述安装板远离电机的一端固定安装有空心块，所述空心块内设有圆形块，所述圆形块的一侧与转动杆远离电机的一端固定连接。本实用新型操作简单，实用性强，可以对胶囊盒内的胶囊进行补充，使胶囊盒内保持充盈的状态，不会因为缺少胶囊而影响整个胶囊生产的正常操作。

权利要求

1.一种胶囊生产用泡罩机，包括底板(1)，其特征在于：所述底板(1)的顶部固定安装有顶部为开口的胶囊盒(2)，所述胶囊盒(2)的一侧设有安装板(3)，所述安装板(3)固定安装在底板(1)的顶部，所述安装板(3)远离胶囊盒(2)的一端设有电机(4)，所述电机(4)的输出轴上焊接有转动杆(5)，所述转动杆(5)贯穿安装板(3)，所述转动杆(5)上固定套设有第一皮带轮(6)，所述安装板(3)远离电机(4)的一端固定安装有空心块(7)，所述空心块(7)内设有圆形块(8)，所述圆形块(8)的一侧与转动杆(5)远离电机(4)的一端固定连接，所述安装板(3)上转动安装有固定杆(9)，所述固定杆(9)上固定套设有第二皮带轮(10)，所述第二皮带轮(10)与第一皮带轮(6)之间缠绕有同一个皮带(11)，所述固定杆(9)远离第二皮带轮(10)的一端固定安装有凸轮(12)，所述凸轮(12)的下方设有储放箱(15)，所述安装板(3)靠近储放箱(15)的一侧固定安装有两个U型杆(13)，两个U型杆(13)上均滑动安装有滑动块(14)，两个滑动块(14)均与储放箱(15)固定连接，所述储放箱(15)的顶部固定安装有U型块(16)，所述U型块(16)与凸轮(12)相适配。

2.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：所述圆形块(8)上开设有多个锥形槽，所述锥形槽呈环形列阵分布。

3.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：所述安装板(3)上开设有两个第二通孔，两个第二通孔内均固定安装有轴承，两个轴承的内圈分别与固定杆(9)和转动杆(5)固定连接。

4.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：两个U型杆(13)上均套设有弹簧，所述弹簧的两端分别与U型杆(13)和滑动块(14)固定连接，所述弹簧的劲度系数为5N/m至60N/m。

5.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：所述安装板(3)靠近电机(4)的一侧固定安装有电机座，所述电机座与电机(4)固定连接。

6.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：所述储放箱(15)的顶部固定安装有进料斗，所述进料斗的底部与储放箱(15)相连通，所述储放箱(15)的底部开设有第三通孔。

7.根据权利要求1所述的一种胶囊生产用泡罩机，其特征在于：所述空心块(7)的两端均开设有第一通孔，两个第一通孔均与锥形槽相适配。

说明书

技术领域

本实用新型涉及药品生产技术领域，尤其涉及一种胶囊生产用泡罩机。

背景技术

泡罩包装机是将透明塑料薄膜或薄片制成泡罩，用热压封合、粘合等方法将产品封合在泡罩与底板之间的机器，泡罩包装的产品具有直观性好、密封性好的特点，目前已广泛用于轻工、医药和化工行业，特别是药品包装，医用胶囊为了便于保存和运输，通常会采用泡罩机对胶囊进行生产加工处理经检索，授权公告号为CN206171982U的专利文件公开了一种泡罩机，包括输送装置，输送装置用于输送PVC膜；药粒补充装置，包括药粒补充盒、驱动装置和挡板；药粒补充盒位于输送装置的上方，且底部设有开口；挡板用于关闭开口；驱动装置与挡板固定连接；药粒检测装置，与药粒补充装置电连接；药粒检测装置用于在检测到PVC膜中存在缺药粒的空泡罩时发送控制信号至药粒补充装置；驱动装置用于在接收到控制信号时驱动挡板运动，以打开所述开口并使药粒补充盒中的药粒落入空泡罩中，该装置可以在封合泡罩与铝箔前检测泡罩是否缺药粒，并在检测到有未放入药粒的空泡罩时将药粒补充进空泡罩中，从而大大减少了出现药板缺药粒，致使整板药板作废的情况。

但是，上述技术中还存在不足之处，该装置中当药粒补充装置内的药粒使用完后需要进行药粒投放，否则缺少药粒就会影响整个机器的正常的运作，若人为地将药粒放置在药粒补充盒内十分耗费时间，为此，提出一种胶囊生产用泡罩机。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种胶囊生产用泡罩机。

为了实现上述目的，本实用新型采用了如下技术方案：一种胶囊生产用泡罩机，包括底板，所述底板的顶部固定安装有顶部为开口的胶囊盒，所述胶囊盒的一侧设有安装板，所述安装板固定安装在底板的顶部，所述安装板远离胶囊盒的一端设有电机，所述电机的输出轴上焊接有转动杆，所述转动杆贯穿安装板，所述转动杆上固定套设有第一皮带轮，所述安装板远离电机的一端固定安装有空心块，所述空心块内设有圆形块，所述圆形块的一侧与转动杆远离电机的一端固定连接，所述安装板上转动安装有固定杆，所述固定杆上固定套设有第二皮带轮，所述第二皮带轮与第一皮带轮之间缠绕有同一个皮带，所述固定杆远离第二皮带轮的一端固定安装有凸轮，所述凸轮的下方设有储放箱，所述安装板靠近储放箱的一侧固定安装有两个U型杆，两个U型杆上均滑动安装有滑动块，两个滑动块均与储放箱固定连接，所述储放箱的顶部固定安装有U型块，所述U型块与凸轮相适配。

优选的，所述圆形块上开设有多个锥形槽，所述锥形槽呈环形列阵分布，所述空心块的两端均开设有第一通孔，两个第一通孔均与锥形槽相适配。

优选的，所述安装板上开设有两个第二通孔，两个第二通孔内均固定安装有轴承，两个轴承的内圈分别与固定杆和转动杆固定连接。

优选的，两个U型杆上均套设有弹簧，所述弹簧的两端分别与U 型杆和滑动块固定连接，所述弹簧的劲度系数为5N/m至60N/m。

优选的，所述安装板靠近电机的一侧固定安装有电机座，所述电机座与电机固定连接。

优选的，所述储放箱的顶部固定安装有进料斗，所述进料斗的底部与储放箱相连通，所述储放箱的底部开设有第三通孔。

优选的，所述空心块的两端均开设有第一通孔，两个第一通孔均与锥形槽相适配。

与现有技术相比，本实用新型的有益效果是：该装置通过底板、胶囊盒、安装板、电机、转动杆、第一皮带轮、空心块、圆形块、固定杆、第二皮带轮、皮带、凸轮、U型杆、滑动块、储放箱和U型块相配合，电机的输出轴带动转动杆转动，转动杆带动圆形块转动，圆形块的转动可以将从储放箱中落下的胶囊移动至下方的第一通孔处，通过第一通孔掉落至胶囊盒内，完成对胶囊盒的补充；

转动杆带动第一皮带轮转动，第一皮带轮通过皮带带动第二皮带轮转动，第二皮带轮带动固定杆转动，固定杆带动凸轮转动，凸轮带动的转动带动储放箱实现移动，储放箱带动两个滑动块在对应的U型杆上滑动运动，受弹簧弹力的作用，使储放箱完成了上下往复运动，对放置在储放箱内的胶囊进行轻轻的晃动，使胶囊能够顺利从第三通孔内通过而不产生堵塞的情况。

本实用新型操作简单，实用性强，可以对胶囊盒内的胶囊进行补充，使胶囊盒内保持充盈的状态，不会因为缺少胶囊而影响整个胶囊生产的正常操作。

附图说明

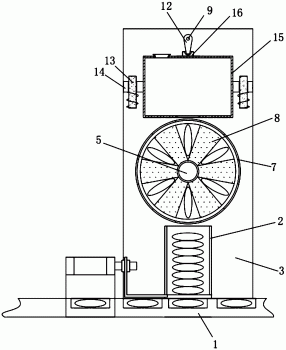

图1为本实用新型的正视剖视结构示意图；

图2为本实用新型的侧视剖视结构示意图。

图中：1、底板；2、胶囊盒；3、安装板；4、电机；5、转动杆； 6、第一皮带轮；7、空心块；8、圆形块；9、固定杆；10、第二皮带轮；11、皮带；12、凸轮；13、U型杆；14、滑动块；15、储放箱；16、U型块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参照图1-图2，本实用新型提供一种技术方案：一种胶囊生产用泡罩机，包括底板1，底板1的顶部固定安装有顶部为开口的胶囊盒2，胶囊盒2的一侧设有安装板3，安装板3固定安装在底板1的顶部，安装板3远离胶囊盒2的一端设有电机4，电机4的输出轴上焊接有转动杆5，转动杆5贯穿安装板3，转动杆5上固定套设有第一皮带轮6，安装板3远离电机4的一端固定安装有空心块7，空心块7内设有圆形块8，圆形块8的一侧与转动杆5远离电机4的一端固定连接，安装板3上转动安装有固定杆9，固定杆9上固定套设有第二皮带轮10，第二皮带轮10与第一皮带轮6之间缠绕有同一个皮带11，固定杆9远离第二皮带轮10的一端固定安装有凸轮12，凸轮 12的下方设有储放箱15，安装板3靠近储放箱15的一侧固定安装有两个U型杆13，两个U型杆13上均滑动安装有滑动块14，两个滑动块14均与储放箱15固定连接，储放箱15的顶部固定安装有U型块 16，U型块16与凸轮12相适配；

圆形块8上开设有多个锥形槽，锥形槽呈环形列阵分布，安装板 3上开设有两个第二通孔，两个第二通孔内均固定安装有轴承，两个轴承的内圈分别与固定杆9和转动杆5固定连接，两个U型杆13上均套设有弹簧，弹簧的两端分别与U型杆13和滑动块14固定连接，弹簧的劲度系数为5N/m至60N/m，安装板3靠近电机4的一侧固定安装有电机座，电机座与电机4固定连接，储放箱15的顶部固定安装有进料斗，进料斗的底部与储放箱15相连通，储放箱15的底部开设有第三通孔，空心块7的两端均开设有第一通孔，两个第一通孔均与锥形槽相适配，该装置通过底板1、胶囊盒2、安装板3、电机4、转动杆5、第一皮带轮6、空心块7、圆形块8、固定杆9、第二皮带轮10、皮带11、凸轮12、U型杆13、滑动块14、储放箱15和U型块16相配合，电机4的输出轴带动转动杆5转动，转动杆5带动圆形块8转动，圆形块8的转动可以将从储放箱15中落下的胶囊移动至下方的第一通孔处，通过第一通孔掉落至胶囊盒2内，完成对胶囊盒的补充；

转动杆5带动第一皮带轮6转动，第一皮带轮6通过皮带11带动第二皮带轮10转动，第二皮带轮10带动固定杆9转动，固定杆9 带动凸轮12转动，凸轮12带动的转动带动储放箱15实现移动，储放箱15带动两个滑动块14在对应的U型杆13上滑动运动，受弹簧弹力的作用，使储放箱15完成了上下往复运动，对放置在储放箱15 内的胶囊进行轻轻的晃动，使胶囊能够顺利从第三通孔内通过而不产生堵塞的情况，本实用新型操作简单，实用性强，可以对胶囊盒2内的胶囊进行补充，使胶囊盒2内保持充盈的状态，不会因为缺少胶囊而影响整个胶囊生产的正常操作。

工作原理：当胶囊盒2内的胶囊使用完需要进行补给时，将胶囊通过进料斗倒入储放箱15内，启动电机4，电机4的输出轴带动转动杆5转动，转动杆5带动圆形块8转动，储放箱15内的胶囊通过第三通孔盒第一通孔掉落至锥形槽内，随着转动杆5的转动，锥形槽内的胶囊逐渐向空心块7下方的第一通孔方向运动，待锥形槽转至第一通孔的上方，胶囊会从锥形槽内掉落，通过第一通孔掉落至胶囊盒 2内，完成对胶囊盒2的补充，转动杆5转动时带动第一皮带轮6转动，第一皮带轮6通过皮带11带动第二皮带轮10转动，第二皮带轮 10带动固定杆9转动，固定杆9带动凸轮12转动，凸轮12的转动会推动储放箱15移动，储放箱15带动两个滑动块14在对应的U型杆13上滑动运动，受到弹簧弹力的影响而使储放箱15完成上下往复的晃动，从而避免储放箱15内的胶囊堵塞在第三通孔出无法下落。

需要说明的是，本实用新型的设备结构和附图主要对本实用新型的原理进行描述，在该设计原理的技术上，装置的动力机构、供电系统及控制系统等的设置并没有完全描述清楚，而在本领域技术人员理解上述实用新型的原理的前提下，可清楚获知其动力机构、供电系统及控制系统的具体。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
