专利摘要

本实用新型提供一种有教育功能的儿童玩具汽车，涉及儿童玩具领域，该有教育功能的儿童玩具汽车，包括车体，所述车体的顶部安装有单片机，所述车体的侧壁开设有凹槽轨道，所述凹槽轨道的内壁两侧分别设置有轨道定点感应模块左和轨道定点感应模块右，所述凹槽轨道的内部设置有传输带，所述凹槽轨道的内部活动安装有移动机器人，该有教育功能的儿童玩具汽车，通过让移动机器人经过汽车六个盲区点时发出语音指令，儿童通过判断声音方向来源选择行车方向和速度，培养儿童对车辆盲区问题的意识,将车辆盲区安全教育融入到儿童玩具汽车的设计中，让儿童在操作玩具汽车的过程中体验车辆盲区风险判断。

权利要求

1.一种有教育功能的儿童玩具汽车，其特征在于，包括车体(11)，所述车体(11)的顶部安装有单片机(10)，所述车体(11)的侧壁开设有凹槽轨道(1)，所述车体(11)的外壁且位于凹槽轨道(1)处安装有车头盲区感应模块(3)、车前右侧盲区感应模块(4)、车后右侧盲区感应模块(5)、车左前侧盲区感应模块(9)、车尾盲区感应模块(6)和车左后方盲区感应模块(7)，所述凹槽轨道(1)的内壁两侧分别设置有轨道定点感应模块左(12)和轨道定点感应模块右(13)，所述凹槽轨道(1)的内部设置有传输带(2)，所述凹槽轨道(1)的内部活动安装有移动机器人(8)，所述移动机器人(8)的顶部设置有扩音外放器(15)，所述移动机器人(8)的侧壁设置有显示屏(16)和USB接口(17)，所述移动机器人(8)的内壁一侧安装有磁力感应模块(27)，所述移动机器人(8)的另一侧内壁安装有轴承(20)，所述轴承(20)的内部连接有转杆(19)，所述转杆(19)的底部套接有摩轮(21)，所述转杆(19)的顶部延伸至移动机器人(8)的顶部且安装有横杆(23)，所述横杆(23)的两端绑扎有拉绳(24)，所述拉绳(24)的底部连接有车模(25)。

2.根据权利要求1所述的一种有教育功能的儿童玩具汽车，其特征在于：所述移动机器人(8)的底部开设有卡槽(18)，且卡槽(18)的形状与传输带(2)相适配。

3.根据权利要求1所述的一种有教育功能的儿童玩具汽车，其特征在于：所述凹槽轨道(1)的内部且位于传输带(2)的侧壁安装有滚动轴(14)，且滚动轴(14)的侧壁传输带(2)接触。

4.根据权利要求1所述的一种有教育功能的儿童玩具汽车，其特征在于：所述移动机器人(8)的外壁棱角处设置有过渡圆角(26)，且过渡圆角(26)的外壁圆滑。

5.根据权利要求1所述的一种有教育功能的儿童玩具汽车，其特征在于：所述摩轮(21)的外壁套接有橡胶套(22)，且橡胶套(22)的外壁设置有密布的凸起颗粒。

说明书

技术领域

本实用新型涉及儿童玩具技术领域，具体为一种有教育功能的儿童玩具汽车。

背景技术

儿童玩具是专供儿童游戏使用的物品，分为沙滩玩具、形象玩具、技术玩具等，有塑料材质也有金属材质，儿童玩具能发展运动能力，训练知觉，激发想象，唤起好奇心，为儿童身心发展提供物质条件，儿童时期是人生的基础阶段，需要切合实际以孩子的智力发育及体能发展的程度来选购合适的玩具，儿童玩具车是儿童最为喜欢的一类玩具，但现有的玩具车仅仅只有驾驶玩耍的功能，儿童易随心所欲的乱开，无法培养儿童对车辆盲区问题的意识，无教育效果。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种有教育功能的儿童玩具汽车，解决了现有的玩具车仅仅只有驾驶玩耍的功能，儿童易随心所欲的乱开，无法培养儿童对车辆盲区问题的意识，无教育效果的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种有教育功能的儿童玩具汽车，包括车体，所述车体的顶部安装有单片机，所述车体的侧壁开设有凹槽轨道，所述车体的外壁且位于凹槽轨道处安装有车头盲区感应模块、车前右侧盲区感应模块、车左前侧盲区感应模块、车后右侧盲区感应模块、车尾盲区感应模块和车左后方盲区感应模块，所述凹槽轨道的内壁两侧分别设置有轨道定点感应模块左和轨道定点感应模块右，所述凹槽轨道的内部设置有传输带，所述凹槽轨道的内部活动安装有移动机器人，所述移动机器人的顶部设置有扩音外放器，所述移动机器人的侧壁设置有显示屏和USB接口，所述移动机器人的内壁一侧安装有磁力感应模块，所述移动机器人的另一侧内壁安装有轴承，所述轴承的内部连接有转杆，所述转杆的底部套接有摩轮，所述转杆的顶部延伸至移动机器人的顶部且安装有横杆，所述横杆的两端绑扎有拉绳，所述拉绳的底部连接有车模。

优选的，所述移动机器人的底部开设有卡槽，且卡槽的形状与传输带相适配。

优选的，所述凹槽轨道的内部且位于传输带的侧壁安装有滚动轴，且滚动轴的侧壁传输带接触。

优选的，所述移动机器人的外壁棱角处设置有过渡圆角，且过渡圆角的外壁圆滑。

优选的，所述摩轮的外壁套接有橡胶套，且橡胶套的外壁设置有密布的凸起颗粒。

(三)有益效果

本实用新型提供了一种有教育功能的儿童玩具汽车。具备以下有益效果：

1、该有教育功能的儿童玩具汽车，移动机器人在传输带运动的情况下，在轨道上绕汽车作圆周运动，当经过轨道定点感应模块左和轨道定点感应模块右时，磁力感应技术传送到移动机器人，然后移动机器人发出语音指令。本实用新型通过让移动机器人经过汽车六个盲区点时发出语音指令，儿童通过判断声音方向来源选择行车方向和速度，培养儿童对车辆盲区问题的意识,将车辆盲区安全教育融入到儿童玩具汽车的设计中，让儿童在操作玩具汽车的过程中体验车辆盲区风险判断，一方面学习车辆的盲区知识，另一方面通过驾驶玩具汽车从小养成行车途中时刻警惕的良好交通习惯。

2、该有教育功能的儿童玩具汽车，移动机器人在凹槽轨道上运动时，摩轮与凹槽轨道的内壁接触而旋转，带动转杆旋转，从而控制横杆及其下方的车模旋转，可提高该装置对儿童的吸引性，同时旋转的车模可吸引儿童向移动机器人的方向注意，提高其观察车体周围的注意力，避免盲目驾驶。

附图说明

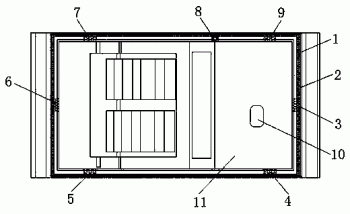

图1为本实用新型的外观示意图；

图2为本实用新型凹槽轨道的内部示意图；

图3为本实用新型移动机器人的外观示意图；

图4为本实用新型移动机器人的内部示意图。

图中：1、凹槽轨道，2、传输带，3、车头盲区感应模块，4、车前右侧盲区感应模块，5、车后右侧盲区感应模块，6、车尾盲区感应模块，7、车左后方盲区感应模块，8、移动机器人，9、车左前侧盲区感应模块，10、单片机，11、车体，12、轨道定点感应模块左，13、轨道定点感应模块右，14、滚动轴，15、扩音外放器，16、显示屏， 17、USB接口，18、卡槽，19、转杆，20、轴承、21摩轮，22、橡胶套，23、横杆，24、拉绳，25、车模，26、过渡圆角，27、磁力感应模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种有教育功能的儿童玩具汽车，如图 1-图4所示，包括车体11，车体11的顶部安装有单片机10，单片机 10的型号为STM32，输出频率为50KHZ,工作电压为220V，车体11的侧壁开设有凹槽轨道1，车体11的外壁且位于凹槽轨道1处安装有车头盲区感应模块3、车前右侧盲区感应模块4、车后右侧盲区感应模块5、车左前侧盲区感应模块9、车尾盲区感应模块6和车左后方盲区感应模块7，凹槽轨道1的内壁两侧分别设置有轨道定点感应模块左12和轨道定点感应模块右13，车头盲区感应模块3、车前右侧盲区感应模块4、车后右侧盲区感应模块5、车尾盲区感应模块6、车左后方盲区感应模块7、轨道定点感应模块左12和轨道定点感应模块右13分别通过导线与单片机10电性连接，凹槽轨道1的内部设置有传输带2，凹槽轨道1的内部且位于传输带2的侧壁安装有滚动轴14，且滚动轴14的侧壁传输带2接触，有助于稳定传输带2的运动，凹槽轨道1的内部活动安装有移动机器人8，移动机器人8的外壁棱角处设置有过渡圆角26，且过渡圆角26的外壁圆滑，增加移动机器人8外壁的圆润，提高触摸的舒适性，移动机器人8的底部开设有卡槽18，且卡槽18的形状与传输带2相适配，稳定移动机器人8 与传输带2的连接，移动机器人8的顶部设置有扩音外放器15，移动机器人8的侧壁设置有显示屏16和USB接口17，移动机器人8的内壁一侧安装有磁力感应模块27，移动机器人8的另一侧内壁安装有轴承20，轴承20的内部连接有转杆19，转杆19的底部套接有摩轮21，摩轮21的侧壁延伸至移动机器人8的外部且与凹槽轨道1的内壁接触，摩轮21的外壁套接有橡胶套22，且橡胶套22的外壁设置有密布的凸起颗粒，增加摩轮21与凹槽轨道1内壁的摩擦力，稳定转杆19的旋转，转杆19的顶部延伸至移动机器人8的顶部且安装有横杆23，横杆23的两端绑扎有拉绳24，拉绳24的底部连接有车模25。

工作原理：使用时，移动机器人8在传输带2运动的情况下，在凹槽轨道1上绕车体11作圆周运动，当经过轨道定点感应模块左12 和轨道定点感应模块右13时，磁力感应模块27传送信号到移动机器人8，然后移动机器人8通过扩音外放器15发出语音指令，本实用新型通过让移动机器人8经过车头盲区感应模块3、车前右侧盲区感应模块4、车左前侧盲区感应模块9、车后右侧盲区感应模块5、车尾盲区感应模块6和车左后方盲区感应模块7六个盲区点时发出语音指令，儿童通过判断声音方向来源选择行车方向和速度，移动机器人 8在凹槽轨道1上运动时，摩轮21与凹槽轨道1的内壁接触而旋转，带动转杆19旋转，从而控制横杆23及其下方的车模25旋转，可提高该装置对儿童的吸引性，同时旋转的车模25可吸引儿童向移动机器人8的方向注意，提高其观察车体1周围的注意力，避免盲目驾驶。
