专利摘要

本实用新型公开了一种思想政治教育宣传装置，涉及宣传装置技术领域。该想政治教育宣传装置，包括底板，底板的顶部靠近边缘处焊接有两个立柱，两个立柱的顶部焊接有顶板，底板的顶部焊接有箱体。该思想政治教育宣传装置，可以用手转动第一手轮，使得第一手轮带动横杆转动，位于多个滚筒上的环形带发生转动，带动宣传海报转动，便于学习人员阅读宣传内容，可以转动第二手轮，第二手轮会带螺纹杆发生转动，由于螺纹杆上设置有螺纹套，螺纹套会向上或向下移动，通过斜杆拉动移动板在滑杆上滑动，对弹簧拉伸或者压缩，通过竖杆带动宣传箱移动，对宣传箱的高度进行调节，便于海报张贴更换，也便于学习人员阅读宣传内容。

权利要求

1.一种思想政治教育宣传装置，包括底板(1)，其特征在于：所述底板(1)的顶部靠近边缘处焊接有两个立柱(2)，两个所述立柱(2)的顶部焊接有顶板(7)，所述底板(1)的顶部焊接有箱体(10)，且箱体(10)的两侧与两个立柱(2)焊接，两个所述立柱(2)的对应侧均开设有滑槽(201)，且滑槽(201)内滑动嵌设有滑块(3)，所述滑块(3)位于滑槽(201)外的一侧焊接有连杆(4)，所述连杆(4)的另一端焊接有宣传箱(5)，所述宣传箱(5)内转动设置有多个横杆(20)，且多个横杆(20)的外壁上固定套设有多个滚筒(19)，并且多个滚筒(19)的外侧套设有环形带(22)，所述宣传箱(5)的正面通过螺栓固定有透明板(6)，其中靠近底部的一个所述横杆(20)的一端延伸至宣传箱(5)的外侧焊接第一手轮(21)。

2.根据权利要求1所述的一种思想政治教育宣传装置，其特征在于：所述宣传箱(5)的底部焊接有两个竖杆(9)，且两个竖杆(9)的另一端延伸至箱体(10)内焊接有移动板(11)，所述宣传箱(5)的顶部通过螺栓固定有两个伸缩杆(8)，两个所述伸缩杆(8)的另一端通过螺栓与顶板(7)固定。

3.根据权利要求2所述的一种思想政治教育宣传装置，其特征在于：所述底板(1)的底部中心处贯穿设置有螺纹杆(17)，所述螺纹杆(17)的一端焊接有圆块(24)，且圆块(24)的外壁上套设有固定套(23)，并且固定套(23)与箱体(10)的内壁焊接，所述螺纹杆(17)的另一端焊接有第二手轮(18)。

4.根据权利要求3所述的一种思想政治教育宣传装置，其特征在于：所述螺纹杆(17)的外壁上套设有螺纹套(16)，且螺纹套(16)的两侧焊接有两个斜杆(15)，并且两个斜杆(15)的另一端与移动板(11)焊接。

5.根据权利要求2所述的一种思想政治教育宣传装置，其特征在于：所述移动板(11)内沿竖直方向贯穿设置有两个滑杆(12)，且两个滑杆(12)的两端分别与底板(1)和箱体(10)的内壁焊接，并且两个滑杆(12)的外壁上套设有两个弹簧(13)，所述两个弹簧(13)的两端分别与移动板(11)和底板(1)焊接。

6.根据权利要求1所述的一种思想政治教育宣传装置，其特征在于：所述底板(1)的底部通过螺栓固定有行走轮(14)。

说明书

技术领域

本实用新型涉及宣传装置技术领域，具体为一种思想政治教育宣传装置。

背景技术

思想政治教育是社会或社会群体用一定的思想观念、政治观点、道德规范，对其成员施加有目的、有计划、有组织的影响，使他们形成符合一定社会所要求的思想品德的社会实践活动。宣传是思想政治学习、工作中的重要组成部分。但是现有的思想政治教育宣传装置，一般直接将宣传海报贴敷在宣传栏上，由于宣传栏的面积有限，使得宣传内容受限，同时，现有的思想政治教育宣传装置，宣传箱的高度是固定的，无法进行调节，一方面不便于宣传海报的张贴，另一方面也不便于学习人员观察宣传内容，无法满足使用者对于思想政治教育宣传装置的要求。

实用新型内容

针对现有技术的不足，本实用新型提供了一种思想政治教育宣传装置，可以用手转动第一手轮，使得滚筒带动环形带转动，能够使得宣传海报移动，便于学习，同时增加了使用面积，增加宣传内容，可以转动第二手轮，对宣传箱的高度进行调整，便于粘贴宣传海报，也便于使用者阅读宣传内容。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种思想政治教育宣传装置，包括底板，所述底板的顶部靠近边缘处焊接有两个立柱，两个所述立柱的顶部焊接有顶板，所述底板的顶部焊接有箱体，且箱体的两侧与两个立柱焊接，两个所述立柱的对应侧均开设有滑槽，且滑槽内滑动嵌设有滑块，所述滑块位于滑槽外的一侧焊接有连杆，所述连杆的另一端焊接有宣传箱，所述宣传箱内转动设置有多个横杆，且多个横杆的外壁上固定套设有多个滚筒，并且多个滚筒的外侧套设有环形带，所述宣传箱的正面通过螺栓固定有透明板，其中靠近底部的一个所述横杆的一端延伸至宣传箱的外侧焊接第一手轮。

优选的，所述宣传箱的底部焊接有两个竖杆，且两个竖杆的另一端延伸至箱体内焊接有移动板，所述宣传箱的顶部通过螺栓固定有两个伸缩杆，两个所述伸缩杆的另一端通过螺栓与顶板固定。

优选的，所述底板的底部中心处贯穿设置有螺纹杆，所述螺纹杆的一端焊接有圆块，且圆块的外壁上套设有固定套，并且固定套与箱体的内壁焊接，所述螺纹杆的另一端焊接有第二手轮。

优选的，所述螺纹杆的外壁上套设有螺纹套，且螺纹套的两侧焊接有两个斜杆，并且两个斜杆的另一端与移动板焊接。

优选的，所述移动板内沿竖直方向贯穿设置有两个滑杆，且两个滑杆的两端分别与底板和箱体的内壁焊接，并且两个滑杆的外壁上套设有两个弹簧，所述两个弹簧的两端分别与移动板和底板焊接。

优选的，所述底板的底部通过螺栓固定有行走轮。

本实用新型提供了一种思想政治教育宣传装置。具备以下有益效果：

(1)、该思想政治教育宣传装置，阅读学习人员可以用手转动第一手轮，使得第一手轮带动横杆转动，位于多个滚筒上的环形带发生转动，带动宣传海报转动，便于学习人员阅读宣传内容。

(2)、该思想政治教育宣传装置，可以转动第二手轮，第二手轮会带螺纹杆发生转动，由于螺纹杆上设置有螺纹套。螺纹套会在在螺纹杆上向上或向下移动，通过斜杆拉动移动板在滑杆上滑动，对弹簧拉伸或者压缩，通过竖杆带动宣传箱移动，对宣传箱的高度进行调节，便于海报张贴更换，也便于学习人员阅读宣传内容。

附图说明

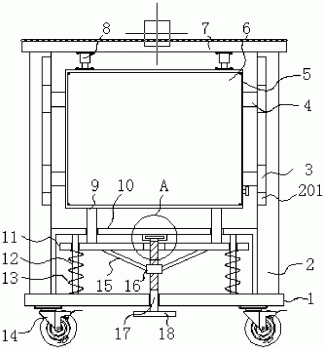

图1为本实用新型的示意图；

图2为本实用新型宣传箱的示意图；

图3为本实用新型图1中的A处结构放大图。

图中：1、底板；2、立柱；201、滑槽；3、滑块；4、连杆；5、宣传箱；6、透明板；7、顶板；8、伸缩杆；9、竖杆；10、箱体；11、移动板；12、滑杆；13、弹簧；14、行走轮；15、斜杆；16、螺纹套；17、螺纹杆；18、第二手轮；19、滚筒；20、横杆；21、第一手轮；22、环形带；23、固定套；24、圆块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

请参阅图1-3，本实用新型提供一种技术方案：一种思想政治教育宣传装置，包括底板1，底板1的顶部靠近边缘处焊接有两个立柱2，两个立柱2的顶部焊接有顶板7，底板1的顶部焊接有箱体10，且箱体10的两侧与两个立柱2焊接，两个立柱2的对应侧均开设有滑槽201，且滑槽201内滑动嵌设有滑块3，滑块3位于滑槽201外的一侧焊接有连杆4，连杆4的另一端焊接有宣传箱5，宣传箱5内转动设置有多个横杆20，且多个横杆20的外壁上固定套设有多个滚筒19，并且多个滚筒19的外侧套设有环形带22，宣传箱5的正面通过螺栓固定有透明板6，其中靠近底部的一个横杆20的一端延伸至宣传箱5的外侧焊接第一手轮21，阅读学习人员可以用手转动第一手轮21，使得第一手轮21带动横杆20转动，位于多个滚筒19上的环形带22发生转动，带动宣传海报转动，便于学习人员阅读宣传内容，设置的滑块3起到对宣传箱5的限位作用。

设计人员在宣传箱5的底部焊接有两个竖杆9，且两个竖杆9的另一端延伸至箱体10内焊接有移动板11，宣传箱5的顶部通过螺栓固定有两个伸缩杆8，伸缩杆8由粗管和细杆套接而成，类似于伞骨，两个伸缩杆8的另一端通过螺栓与顶板7固定，底板1的底部中心处贯穿设置有螺纹杆17，螺纹杆17的一端焊接有圆块24，且圆块24的外壁上套设有固定套23，并且固定套23与箱体10的内壁焊接，螺纹杆17的另一端焊接有第二手轮18，螺纹杆17的外壁上套设有螺纹套16，且螺纹套16的两侧焊接有两个斜杆15，并且两个斜杆15的另一端与移动板11焊接，移动板11内沿竖直方向贯穿设置有两个滑杆12，且两个滑杆12的两端分别与底板1和箱体10的内壁焊接，滑杆12起到对移动板11的限位作用，并且两个滑杆12的外壁上套设有两个弹簧13，两个弹簧13的两端分别与移动板11和底板1焊接，可以转动第二手轮18，第二手轮18会带螺纹杆17发生转动，由于螺纹杆17上设置有螺纹套16，螺纹套16会向上或向下移动，通过斜杆15拉动移动板11在滑杆12上滑动，对弹簧13拉伸或者压缩，通过竖杆9带动宣传箱5移动，对宣传箱5的高度进行调节，底板1的底部通过螺栓固定有行走轮14。

使用时，可以转动第二手轮18，第二手轮18带动螺纹杆17转动，位于螺纹杆17上的螺纹套16发生移动，通过斜杆15带动移动板11在两个滑杆12上滑动，对弹簧13进行拉伸或挤压，移动板11通过竖杆9带动宣传箱5移动，实现对宣传箱5的高度进行调整，在宣传箱5移动的过程中，设置的滑块3可以对宣传箱5进行限位，阅读人员可以用手转动第一手轮21，第一手轮21带动横杆20转动，通过滚筒19带动环形带22发生转动，移动环形带22上的宣传海报，便于阅读人员学习宣传内容，也增加了海报的粘贴面积，便于增加宣传内容。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
