专利摘要

本发明公开了一种抗风晾衣架，包括安装架和若干根晾衣杆，安装架用于安装在房屋外立面，若干根晾衣杆与安装架伸缩连接，安装架包括有第一半板和第二半板，第一半板和第二半板铰接，第一半板上设置有锁定组件，该锁定组件用于锁定支撑第一半板和第二半板，锁定组件包括为电磁铁的插件，安装架上设置有风感应组件、微动开关和电源，电磁铁与微动开关以及电源相互耦接，该风力感应组件在感受到风力阈值时驱动微动开关闭合电源和电磁铁电路，电磁铁与磁体相互吸引，电磁铁移出插孔，第二半板和晾衣杆由于受到重力带动铰接轴转动，第二半板和晾衣杆靠近墙壁，使得其受风面积变小，在恶劣天气时能够比较稳固的安装在墙壁上，以减少安全隐患。

权利要求

1.一种抗风晾衣架，其特征在于：包括安装架和若干根晾衣杆(1)，所述安装架用于安装在房屋外立面，若干根晾衣杆(1)与安装架伸缩连接，所述安装架包括有第一半板(2)和第二半板(3)，所述第一半板(2)和第二半板(3)铰接，所述第一半板(2)上设置有锁定组件，该锁定组件用于锁定支撑第一半板(2)和第二半板(3)，所述第一半板(2)设置有铰接套(4)，所述第二半板(3)一端设置有铰接轴(5)，所述铰接轴(5)穿过铰接套(4)，并与铰接套(4)铰接，所述锁定组件包括第四弹簧件(6)、电磁铁(7)以及磁体(8)，所述铰接轴(5)上开设有容纳槽(9)，所述铰接套(4)设置有插孔(10)，所述第四弹簧件(6)和电磁铁(7)设置在容纳槽(9)内，该第四弹簧件(6)保持电磁铁(7)伸入插孔(10)内，所述磁体(8)设置在容纳槽(9)背向槽口一端，所述安装架上设置有风力感应组件(11)、微动开关(12)和电源(13)，所述电磁铁(7)与微动开关(12)以及电源(13)相互耦接，该风力感应组件(11)在感受到风力阈值时驱动微动开关(12)闭合电源(13)和电磁铁(7)电路，电磁铁(7)与磁体(8)相互吸引，电磁铁(7)移出插孔(10)，所述风力感应组件(11)包括受风片(14)和安装杆(15)，所述安装杆(15)固定在受风片(14)的背向受风面一端，所述第一半板(2)上设置有安装槽(16)，所述微动开关(12)安装在安装槽(16)底，所述安装槽(16)的内壁上设置有弹性抵触件(17)，该弹性抵触件(17)设置有通孔(18)，所述安装杆(15)外周壁上设置有卡片(19)，该卡片(19)与弹性抵触件(17)相互抵触，所述安装杆(15)伸入安装孔穿过通孔(18)，在受风片(14)承受的压力到达限制时，弹性抵触件(17)发生形变安装杆(15)的端部接触到微动开关(12)，微动开关(12)启动；

所述晾衣杆(1)包括第一晾衣杆(20)、第二晾衣杆(21)和第三晾衣杆(22)，所述第一晾衣杆(20)、第二晾衣杆(21)和第三晾衣杆(22)两端端部均设置有滑移臂(23)，所述安装架设置有连接臂(24)，所述第一晾衣杆(20)的滑移臂(23)内侧面与连接臂(24)滑动连接，所述第二晾衣杆(21)的滑移臂(23)内侧面与第一晾衣杆(20)的滑移臂(23)外侧面滑动连接，所述第三晾衣杆(22)的滑移臂(23)内侧面与第二晾衣杆(21)的滑移臂(23)外侧面滑动连接，所述第一半板(2)上设置有连接脚架(25)，所述连接脚架(25)的数量为两个，两个所述连接脚架(25)分别设置在第一半板(2)两侧，所述连接脚架(25)上设置有至少两个螺孔(26)，该连接脚架(25)通过螺栓穿过螺孔(26)固定在房屋外立面上。

2.根据权利要求1所述的一种抗风晾衣架，其特征在于：所述安装架设置有驱动晾衣杆(1)伸缩的驱动组件，所述驱动组件包括主动轮(27)、若干个定滑轮(28)和牵引绳(29)，所述主动轮(27)与安装架转动连接，所述主动轮(27)设置有锁定件(30)，该锁定件(30)用于限制主动轮(27)转动，若干个定滑轮(28)间错设置在各个滑移臂(23)的上，所述牵引绳(29)一端卷绕在主动轮(27)上，另外一端穿过若干个所述定滑轮(28)与第三滑移臂(23)固定连接，所述第一晾衣杆(20)、第二晾衣杆(21)和第三晾衣杆(22)的滑移臂(23)的端面靠近其内侧面一侧均设置有抵板(31)，所述第一晾衣杆(20)、第二晾衣杆(21)的滑移臂(23)和连接臂(24)的端面靠近其外侧面一侧均设置有限位柱(32)；所述第一晾衣杆(20)和连接臂(24)之间设置有复位件，该复位件带动第一晾衣杆(20)收缩，所述复位件为第一弹簧件(33)。

3.根据权利要求2所述的一种抗风晾衣架，其特征在于：所述安装架设置有转动槽，所述主动轮(27)向下延伸有安装柱(45)，所述安装柱(45)与转动槽转动连接，所述转动槽包括有活动槽(34)和锁定槽(35)，所述锁定件(30)为摩擦片，所述摩擦片设置在安装柱(45)的外周面，所述活动槽(34)内设置有第二弹簧件(36)，该第二弹簧件(36)对安装柱(45)具有一个向锁定槽(35)方向的弹性压力，所述锁定槽(35)与活动槽(34)同轴心设置，该锁定槽(35)设置在活动槽(34)的上端，所述锁定槽(35)的内径比活动槽(34)的内径小，所述摩擦片在位于锁定槽(35)内时与锁定槽(35)内壁抵触限制安装柱(45)转动，在下压安装柱(45)时，摩擦片移动到活动槽(34)内解除安装柱(45)的锁定状态。

4.根据权利要求3所述的一种抗风晾衣架，其特征在于：所述主动轮(27)上设置有摇臂(37)，该摇臂(37)上设置有防滑把手(38)。

5.根据权利要求1或2或3或4所述的一种抗风晾衣架，其特征在于：所述晾衣杆(1)上设置有若干个压夹，该压夹用于压住衣物，所述晾衣杆(1)上设置有第三滑槽(39)，所述压夹包括滑块(40)、第三弹簧件(41)、伸缩杆(42)和压板(43)，所述滑块(40)与第三滑槽(39)滑动连接，所述伸缩杆(42)与滑块(40)连接固定连接，所述压板(43)固定在伸缩杆(42)伸出第三滑槽(39)一端，所述第三弹簧件(41)套接在伸缩杆(42)上一端连接滑块(40)，另外一端连接压板(43)，该第三弹簧件(41)对压板(43)具有向滑块(40)一侧的牵引力。

6.根据权利要求5所述的一种抗风晾衣架，其特征在于：所述伸缩杆(42)与滑块(40)转动连接，所述压板(43)为弹性不锈钢材质，所述压板(43)远离伸缩杆(42)一端设置有向上翘起的凸沿(44)。

说明书

技术领域

本发明涉及晾衣架技术领域，更具体的说是涉及一种抗风晾衣架。

背景技术

晾衣架，作为人们每天使用的家居用品，如今已经成为许多家庭的生活必需品。“晾衣架”是中国一大特色产品，该行业形成至今已有十多年时间，从开创至今技术不断改进和变革。市面上的晾衣架大多有三个品类，一种是落地式，吊顶式和外立面式，落地式和外立面式作为补充晾衣空间的方式出现的大多数家庭内，由于落地式存在空间利用率低，比较占空间，大部分家庭会选择安装在阳台外立面的伸缩式晾衣杆，外立面式的晾衣杆由于是伸出阳台，一方面没有遮挡物，阳光照射会比较充分，另一方面，在一些飓风或者台风台，其在收缩状态时受风面比较大，容易被破坏，设在外面的晾衣杆存在安全隐患。

发明内容

针对现有技术存在的不足，本发明的目的在于提供一种抗风晾衣架，使用更加安全。

为实现上述目的，本发明提供了如下技术方案：一种抗风晾衣架，包括安装架和若干根晾衣杆，所述安装架用于安装在房屋外立面，若干根晾衣杆与安装架伸缩连接，

所述安装架包括有第一半板和第二半板，所述第一半板和第二半板铰接，所述第一半板上设置有锁定组件，该锁定组件用于锁定支撑第一半板和第二半板，所述第一半板设置有铰接套，所述第二半板一端设置有铰接轴，所述铰接轴穿过铰接套，并与铰接套铰接，所述锁定组件包括第四弹簧件、电磁铁以及磁体，所述铰接轴上开设有容纳槽，所述铰接套设置有插孔，所述第四弹簧件和电磁铁设置在容纳槽内，该第四弹簧件保持电磁铁伸入插孔内，所述磁体设置在容纳槽背向槽口一端，所述安装架上设置有风力感应组件、微动开关和电源，所述电磁铁与微动开关以及电源相互耦接，该风力感应组件在感受到风力阈值时驱动微动开关闭合电源和电磁铁电路，电磁铁与磁体相互吸引，电磁铁移出插孔，

所述风力感应组件包括受风片和安装杆，所述安装杆固定在受风片的背向受风面一端，所述第一半板上设置有安装槽，所述微动开关安装在安装槽底，所述安装槽的内壁上设置有弹性抵触件，该弹性抵触件设置有通孔，所述安装杆外周壁上设置有卡片，该卡片与弹性抵触件相互抵触，所述安装杆伸入安装孔穿过通孔，在受风片承受的压力到达限制时，弹性抵触件发生形变安装杆的端部接触到微动开关，微动开关启动。

作为本发明的进一步改进，所述晾衣杆包括第一晾衣杆、第二晾衣杆和第三晾衣杆，所述第一晾衣杆、第二晾衣杆和第三晾衣杆两端端部均设置有滑移臂，所述安装架设置有连接臂，所述第一晾衣杆的滑移臂内侧面与连接臂滑动连接，所述第二晾衣杆的滑移臂内侧面与第一晾衣杆的滑移臂外侧面滑动连接，所述第三晾衣杆的滑移臂内侧面与第二晾衣杆的滑移臂外侧面滑动连接，

作为本发明的进一步改进，所述第一半板上设置有连接脚架，所述连接脚架的数量为两个，两个所述连接脚架分别设置在第一半板两侧，所述连接脚架上设置有至少两个螺孔，该连接脚架通过螺栓穿过螺孔固定在房屋外立面上。

作为本发明的进一步改进，所述安装架设置有驱动晾衣杆伸缩的驱动组件，所述驱动组件包括主动轮、若干个定滑轮和牵引绳，所述主动轮与安装架转动连接，所述主动轮设置有锁定件，该锁定件用于限制主动轮转动，若干个定滑轮间错设置在各个滑移臂的上，所述牵引绳一端卷绕在主动轮上，另外一端穿过若干个所述定滑轮与第三滑移臂固定连接，

所述第一晾衣杆、第二晾衣杆和第三晾衣杆的滑移臂的端面靠近其内侧面一侧均设置有抵板，所述第一晾衣杆、第二晾衣杆的滑移臂和连接臂的端面靠近其外侧面一侧均设置有限位柱；

所述第一晾衣杆和连接臂之间设置有复位件，该复位件带动第一晾衣杆收缩，所述复位件为第一弹簧件。

作为本发明的进一步改进，所述安装座设置有转动槽，所述主动轮向下延伸有安装柱，所述安装柱与转动槽转动连接，所述转动槽包括有活动槽和锁定槽，所述锁定件为摩擦片，所述摩擦片设置在安装柱的外周面，所述活动槽内设置有第二弹簧件，该第二弹簧件对安装柱具有一个向锁定槽方向的弹性压力，所述锁定槽与活动槽同轴心设置，该锁定槽设置在活动槽的上端，所述锁定槽的内径比活动槽的内径小，所述摩擦片在位于锁定槽内时与锁定槽内壁抵触限制安装柱转动，在下压安装柱时，摩擦片移动到活动槽内解除安装柱的锁定状态。

作为本发明的进一步改进，所述主动轮上设置有摇臂，该摇臂上设置有防滑把手。

作为本发明的进一步改进，所述晾衣杆上设置有若干个压夹，该压夹用于压住衣物，所述晾衣杆上设置有第三滑槽，所述压夹包括滑块、第三弹簧件、伸缩杆和压板，所述滑块与第三滑槽滑动连接，所述伸缩杆与滑块连接固定连接，所述压板固定在伸缩杆伸出第三滑槽一端，所述第三弹簧件套接在伸缩杆上一端连接滑块，另外一端连接压板，该第三弹簧件对压板具有向滑块一侧的牵引力。

作为本发明的进一步改进，所述伸缩杆与滑块转动连接，所述压板为弹性不锈钢材质，所述压板远离伸缩杆一端设置有向上翘起的凸沿。

本发明的有益效果为：将衣架设置为可伸缩结构，方便衣物的放置和拿取，安装架设置包括固定在墙壁上的第一半板和安装联动晾衣杆的第二半板，其第一半板和第二半板相互铰接，在正常使用状态下第一半板和第二半板呈水平状态，在收到台风预告后，使用者可以提前通过按压受风板，将第一半板和第二半板相互折叠，或者使用者不在家时，受风板能够在大风天气在受风吃紧后，带动安装杆与微动开关相互接触，微动开关在受到压力后，其微动开关能够闭合电路，电磁铁在通电后，电磁铁与设置在容纳槽内的磁体相互吸引，其吸引力大于第四弹簧件对电磁铁的推力，电磁铁从插孔内脱出，第二半板和晾衣杆由于受到重力带动铰接轴转动，第二半板和晾衣杆靠近墙壁，使得其受风面积变小，在恶劣天气时能够比较稳固的安装在墙壁上，以减少安全隐患。

附图说明

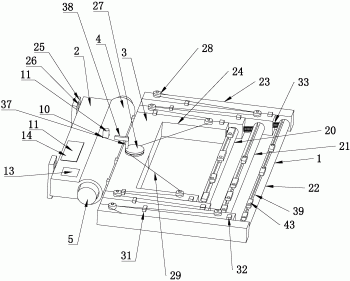

图1为本发明结构示意图；

图2为本发明安装架的结构剖视图；

图3为本发明主动轮与锁定件的安装结构示意图；

图4为本发明压夹与晾衣杆的安装结构示意图。

1、晾衣杆；2、第一半板；3、第二半板；4、铰接套；5、铰接轴；6、第四弹簧件；7、电磁铁；8、磁体；9、容纳槽；10、插孔；11、风力感应组件；12、微动开关；13、电源；14、受风片；15、安装杆；16、安装槽；17、弹性抵触件；18、通孔；19、卡片；20、第一晾衣杆；21、第二晾衣杆；22、第三晾衣杆；23、滑移臂；24、连接臂；25、连接脚架；26、螺孔；27、主动轮；28、定滑轮；29、牵引绳；30、锁定件；31、抵板；32、限位柱；33、第一弹簧件；34、活动槽；35、锁定槽；36、第二弹簧件；37、摇臂；38、防滑把手；39、第三滑槽；40、滑块；41、第三弹簧件；42、伸缩杆；43、压板；44、凸沿；45、安装柱。

具体实施方式

下面将结合附图所给出的实施例对本发明做进一步的详述。

参照图1-4所示，本实施例公开的一种抗风晾衣架，包括安装架和若干根晾衣杆1，所述安装架用于安装在房屋外立面，若干根晾衣杆1与安装架伸缩连接，所述安装架包括有第一半板2和第二半板3，所述第一半板2和第二半板3铰接，所述第一半板2上设置有锁定组件，该锁定组件用于锁定支撑第一半板2和第二半板3，

所述第一半板2设置有铰接套4，所述第二半板3一端设置有铰接轴5，所述铰接轴5穿过铰接套4，并与铰接套4铰接，所述锁定组件包括第四弹簧件6、电磁铁7以及磁体8，所述铰接轴5上开设有容纳槽9，所述铰接套4设置有插孔10，所述第四弹簧件6和电磁铁7设置在容纳槽9内，该第四弹簧件6保持电磁铁7伸入插孔10内，所述磁体8设置在容纳槽9背向槽口一端，所述安装架上设置有风力感应组件11、微动开关12和电源13，其微动开关12为触点式开关，其电源13可以选择小型蓄电池，所述电磁铁7与微动开关12以及电源13相互耦接，该风力感应组件11在感受到风力阈值时驱动微动开关12闭合电源13和电磁铁7电路，电磁铁7与磁体8相互吸引，电磁铁7移出插孔10，

所述风力感应组件11包括受风片14和安装杆15，所述安装杆15固定在受风片14的背向受风面一端，所述第一半板2上设置有安装槽16，所述微动开关12安装在安装槽16底，所述安装槽16的内壁上设置有弹性抵触件17，该弹性抵触件17设置有通孔18，所述安装杆15外周壁上设置有卡片19，该卡片19与弹性抵触件17相互抵触，所述安装杆15伸入安装孔穿过通孔18，在受风片14承受的压力到达限制时，弹性抵触件17发生形变安装杆15的端部接触到微动开关12，微动开关12启动。

将衣架设置为可伸缩结构，方便衣物的放置和拿取，安装架设置包括固定在墙壁上的第一半板2和安装联动晾衣杆1的第二半板3，其第一半板2和第二半板3相互铰接，在正常使用状态下第一半板2和第二半板3呈水平状态，在收到台风预告后，使用者可以提前通过按压受风板，将第一半板2和第二半板3相互折叠，或者使用者不在家时，受风板能够在大风天气在受风吃紧后，带动安装杆15与微动开关12相互接触，微动开关12在受到压力后，其微动开关12能够闭合电路，电磁铁7在通电后，电磁铁7与设置在容纳槽9内的磁体8相互吸引，其吸引力大于第四弹簧件6对电磁铁7的推力，电磁铁7从插孔10内脱出，第二半板3和晾衣杆1由于受到重力带动铰接轴5转动，第二半板3和晾衣杆1靠近墙壁，使得其受风面积变小，在恶劣天气时能够比较稳固的安装在墙壁上，以减少安全隐患。

作为改进的一种具体实施方式，所述晾衣杆1包括第一晾衣杆20、第二晾衣杆21和第三晾衣杆22，所述第一晾衣杆20、第二晾衣杆21和第三晾衣杆22两端端部均设置有滑移臂23，所述安装架设置有连接臂24，所述第一晾衣杆20的滑移臂23内侧面与连接臂24滑动连接，所述第二晾衣杆21的滑移臂23内侧面与第一晾衣杆20的滑移臂23外侧面滑动连接，所述第三晾衣杆22的滑移臂23内侧面与第二晾衣杆21的滑移臂23外侧面滑动连接，

所述第一半板2上设置有连接脚架25，所述连接脚架25的数量为两个，两个所述连接脚架25分别设置在第一半板2两侧，所述连接脚架25上设置有至少两个螺孔26，该连接脚架25通过螺栓穿过螺孔26固定在房屋外立面上。

设置多个晾衣杆1，将晾衣杆1设置相对滑移，相对现有的铰接伸缩的晾衣杆1，一方面其伸展更远，另一方面能够相对节省用量，减少成本。

作为改进的一种具体实施方式，所述安装架设置有驱动晾衣杆1伸缩的驱动组件，所述驱动组件包括主动轮27、若干个定滑轮28和牵引绳29，所述主动轮27与安装架转动连接，所述主动轮27设置有锁定件30，该锁定件30用于限制主动轮27转动，若干个定滑轮28间错设置在各个滑移臂23的上，所述牵引绳29一端卷绕在主动轮27上，另外一端穿过若干个所述定滑轮28与第三滑移臂23固定连接，

所述第一晾衣杆20、第二晾衣杆21和第三晾衣杆22的滑移臂23的端面靠近其内侧面一侧均设置有抵板31，所述第一晾衣杆20、第二晾衣杆21的滑移臂23和连接臂24的端面靠近其外侧面一侧均设置有限位柱32；

所述第一晾衣杆20和连接臂24之间设置有复位件，该复位件带动第一晾衣杆20收缩，所述复位件为第一弹簧件33。

连接臂24和滑移臂23背向安装架一端向上倾斜，同时在第一弹簧件33的形变拉力下，晾衣杆1在自然状态下保持收缩状态，通过设置驱动组件，在需要撑开或者收缩晾衣架时，只需要转动主动轮27，牵引牵引绳29，依次将第三晾衣杆22、第二晾衣杆21和第四晾衣杆1背向安装架一侧拉扯，设置在连接臂24、第一晾衣杆20以及第二晾衣杆21的限位柱32依次限制第一晾衣杆20、第二晾衣杆21以及第三晾衣杆22的移动距离，在滑移到位后通过锁定件30锁定主动轮27，将晾衣杆1保持在伸开状态，将驱动装置设置为定滑轮28和牵引绳29，使得晾衣杆1伸缩调整更加省力，通过设置连接臂24和滑移臂23的长度，将晾衣杆1展开至手臂触及不到的地方，并且在撑开或者收缩时只需要转动主动轮27，不需要在伸缩撑开晾衣架身子探出窗户外面，以保证在使用过程中的人身安全。

作为改进的一种具体实施方式，所述安装座设置有转动槽，所述主动轮27向下延伸有安装柱45，所述安装柱45与转动槽转动连接，所述转动槽包括有活动槽34和锁定槽35，所述锁定件30为摩擦片，所述摩擦片设置在安装柱45的外周面，所述活动槽34内设置有第二弹簧件36，该第二弹簧件36对安装柱45具有一个向锁定槽35方向的弹性压力，所述锁定槽35与活动槽34同轴心设置，该锁定槽35设置在活动槽34的上端，所述锁定槽35的内径比活动槽34的内径小，所述摩擦片在位于锁定槽35内时与锁定槽35内壁抵触限制安装柱45转动，在下压安装柱45时，摩擦片移动到活动槽34内解除安装柱45的锁定状态。

主动轮27的锁定结构简单，操作方便，在使用时，在需要转动主动轮27时，下压主动轮27，将安装柱45上的摩擦片下压至活动槽34高度，摩擦片与活动槽34的槽壁不接触，使得主动轮27能够比较自由的转动，在晾衣杆1滑移到位后主动轮27需要定位时，不在对主动轮27施加压力，其主动轮27在第二弹簧的复位下，向上复位时摩擦片与锁定槽35槽壁相互抵触限制转动，其控制动作简单，能够精准控制晾衣杆1的伸展度。

作为改进的一种具体实施方式，所述主动轮27上设置有摇臂37，该摇臂37上设置有防滑把手38，通过设置摇臂37使得驱动主动轮27更加省力，在使用时，一边下压主动轮27，一边通过摇臂37转动主动轮27。

作为改进的一种具体实施方式，所述晾衣杆1上设置有若干个压夹，该压夹用于压住衣物，所述晾衣杆1上设置有第三滑槽39，所述压夹包括滑块40、第三弹簧件41、伸缩杆42和压板43，所述滑块40与第三滑槽39滑动连接，所述伸缩杆42与滑块40连接固定连接，所述压板43固定在伸缩杆42伸出第三滑槽39一端，所述第三弹簧件41套接在伸缩杆42上一端连接滑块40，另外一端连接压板43，该第三弹簧件41对压板43具有向滑块40一侧的牵引力。

在晾衣杆1上设置压夹，其压夹在衣物或者被单铺在晾衣杆1上晾晒时下压夹持衣物，防止衣物被吹落，在使用时，衣物晾晒在晾衣杆1上，向上拉动压夹后，滑动压夹，压夹滑动到衣物的边沿后压夹夹持衣物，将压夹与晾衣杆1一体化设置，以避免夹子在使用过程中丢失。

作为改进的一种具体实施方式，所述伸缩杆42与滑块40转动连接，所述压板43为弹性不锈钢材质，所述压板43远离伸缩杆42一端设置有向上翘起的凸沿44。

压夹转动连接后，通过调整压板43的朝向，压夹可以夹持对应其两侧的衣物，压板43上设置的凸沿44，能够提供一个更好的施力点，方便使用者将压板43向上拉伸。

以上仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
