专利摘要

本实用新型涉及一种智能环保烟气净化系统，包括：监测装置、云服务器、显示终端以及智能终端，云服务器、显示终端以及智能终端分别与监测装置连接，显示终端、智能终端分别与云服务器连接；监测装置包括：数据采集模块、数据远传模块、报警模块、故障自检模块以及控制器，数据采集模块、数据远传模块、报警模块以及故障自检模块分别与控制器连接。本实用新型通过对殡葬场所附近的环境进行实时监测，实现一套数据采集、处理、控制、显示、打印多功能的净化系统，对环境进行实时监测并及时处理，本申请在最大限度上实现控制自动化、操作智能化、监测网络化和服务人性化。

权利要求

1.一种智能环保烟气净化系统，其特征在于，包括：监测装置、云服务器、显示终端以及智能终端，所述云服务器、显示终端以及智能终端分别与所述监测装置连接，所述显示终端、智能终端分别与所述云服务器连接；

所述监测装置包括：数据采集模块、数据远传模块、报警模块、故障自检模块以及控制器，所述数据采集模块、数据远传模块、报警模块以及故障自检模块分别与所述控制器连接；

所述云服务器用于接收所述数据采集模块采集的监测数据、报警模块的报警数据进行存储并发送至显示终端；

所述云服务器还用于根据所述监测数据和报警数据绘制数据监测示意图并发送至显示终端进行显示。

2.根据权利要求1所述的一种智能环保烟气净化系统，其特征在于，还包括打印机，

所述打印机用于接收所述云服务器发送的监测数据、报警数据并制成报表。

3.根据权利要求1所述的一种智能环保烟气净化系统，其特征在于，所述数据采集模块包括：

烟尘分析仪，用于检测烟尘数据；

气体分析仪，用于检测气体数据；

摄像头，用于采集现场图像；

所述烟尘分析仪、气体分析仪以及摄像头分别与所述控制器连接。

4.根据权利要求1所述的一种智能环保烟气净化系统，其特征在于，所述故障自检测模块包括：

短路故障指示器、接地故障断路器、过压保护电路、以及过流保护电路。

5.根据权利要求1所述的一种智能环保烟气净化系统，其特征在于，所述监测装置还包括

定时模块，所述定时模块与所述控制器连接；

所述控制器在所述定时模块设置的发送时间到达时，发送监测数据和报警数据至所述云服务器。

6.根据权利要求1所述的智能环保烟气净化系统，其特征在于，所述监测装置包括：

定位模块，用于定位所述监测装置的位置；

所述定位模块与所述控制器连接。

7.根据权利要求1所述的智能环保烟气净化系统，其特征在于，所述监测装置还包括：

以太网通讯接口，用于连接局域网；

所述以太网通讯接口与所述控制器连接。

8.根据权利要求1所述的一种智能环保烟气净化系统，其特征在于，所述显示终端包括：

显示模块，用于显示所述数据监测示意图。

9.根据权利要求1至8任一项所述的一种智能环保烟气净化系统，其特征在于，所述监测装置还包括：

存储模块，用于存储监测数据；

所述存储模块与所述控制器连接。

10.根据权利要求9所述的智能环保烟气净化系统，其特征在于，所述报警模块采用报警器。

说明书

技术领域

本实用新型属于环保技术领域，具体涉及一种智能环保烟气净化系统。

背景技术

随着国民经济的发展，污染和生态破坏日益严重，国家对大气质量控制越来越严重，传统的火化机普通尾气设备制作简单处理，很多情况是未达到净化标准就排放到大气中，造成殡葬场所周边空气质量下降。

现有的殡葬场所安装火化炉尾气后处理设备的非常少，即便是已经安装的殡仪馆在使用状况方面，使用效率非常低，造成殡葬场所附近的烟气污染严重。除此之外，因为污染严重还会对殡仪工人的身体健康造成严重伤害。

实用新型内容

有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种智能环保烟气净化系统以解决现有的殡葬场所附近的烟气污染严重的问题。

为实现以上目的，实用新型采用如下技术方案：一种智能环保烟气净化系统，包括：监测装置、云服务器、显示终端以及智能终端，所述云服务器、显示终端以及智能终端分别与所述监测装置连接，所述显示终端、智能终端分别与所述云服务器连接；

所述监测装置包括：数据采集模块、数据远传模块、报警模块、故障自检模块以及控制器，所述数据采集模块、数据远传模块、报警模块以及故障自检模块分别与所述控制器连接；

所述云服务器用于接收所述数据采集模块采集的监测数据、报警模块的报警数据进行存储并发送至显示终端；

所述云服务器还用于根据所述监测数据和报警数据绘制数据监测示意图并发送至显示终端进行显示。

进一步的，还包括打印机，

所述打印机用于接收所述云服务器发送的监测数据、报警数据并制成报表。

进一步的，所述数据采集模块包括：

烟尘分析仪，用于检测烟尘数据；

气体分析仪，用于检测气体数据；

摄像头，用于采集现场图像；

所述烟尘分析仪、气体分析仪以及摄像头分别与所述控制器连接。

进一步的，所述故障自检测模块包括：

短路故障指示器、接地故障断路器、过压保护电路、以及过流保护电路。

进一步的，定时模块，所述定时模块与所述控制器连接；

所述控制器在所述定时模块设置的发送时间到达时，发送监测数据和报警数据至所述云服务器。

进一步的，所述监测装置包括：

定位模块，用于定位所述监测装置的位置；

所述定位模块与所述控制器连接。

进一步的，所述监测装置还包括：

以太网通讯接口，用于连接局域网；

所述以太网通讯接口与所述控制器连接。

进一步的，所述显示终端包括：

显示模块，用于显示所述数据监测示意图。

进一步的，所述监测装置还包括：

存储模块，用于存储监测数据；

所述存储模块与所述控制器连接。

进一步的，所述报警模块采用报警器。

本实用新型采用以上技术方案，所能达到的有益效果包括：

本申请实施例提供的一种智能环保烟气净化系统，通过设置监测装置、云服务器、显示终端以及智能终端，实现对殡葬场所附近的环境进行实时监测，实现一套数据采集、处理、控制、显示、打印多功能的净化系统，对环境进行实时监测并及时处理。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

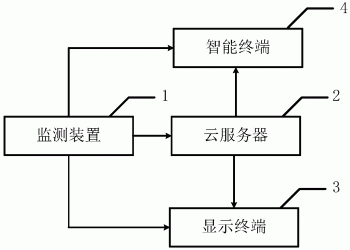

图1为本实用新型一种智能环保烟气净化系统的结构示意图；

图2为本实用新型提供的监测装置的结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

下面结合附图介绍本申请实施例中提供的一个具体的智能环保烟气净化系统。

如图1所示，本实用新型提供一种智能环保烟气净化系统，包括：监测装置1、云服务器2、显示终端3以及智能终端4，所述云服务器2、显示终端3以及智能终端4分别与所述监测装置1连接，所述显示终端3、智能终端4分别与所述云服务器2连接；

所述监测装置1包括：数据采集模块11、数据远传模块12、报警模块13、故障自检模块14以及控制器15，所述数据采集模块11、数据远传模块12、报警模块13以及故障自检模块14分别与所述控制器15连接；

所述云服务器2用于接收所述数据采集模块11采集的监测数据、报警模块13的报警数据进行存储并发送至显示终端3；

所述云服务器2还用于根据所述监测数据和报警数据绘制数据监测示意图并发送至显示终端3进行显示。

本申请提供的一种智能环保烟气净化系统的工作原理是，监测装置1用于检测环境的数据发送至云服务器2、显示终端3以及智能终端4中，云服务器2用于将这些数据采集模块11采集的监测数据、报警模块13的报警数据进行存储并发送至显示终端3，云服务器2还用于根据所述监测数据和报警数据绘制数据监测示意图并发送至显示终端3进行显示。其中，监测装置1包括：数据采集模块11、数据远传模块12、报警模块13、故障自检模块14以及控制器15，所述数据采集模块11、数据远传模块12、报警模块13以及故障自检模块14分别与所述控制器15连接；数据采集模块11用于采集监测数据，报警模块13用于报警，控制器15中存储有监测阈值，控制器15用于将监测数据与监测阈值进行对比，监测阈值为数值范围，当监测数据超出监测阈值时，控制器15控制报警模块13进行报警并记录报警数据，数据远传模块12用于将监测数据和报警数据发送至云服务器2、显示终端3和智能终端4。

需要说明的是，本申请中提供的显示终端3采用电脑，智能终端4采用手机。本申请中的控制器15采用PLC可编程控制器15，实现数据和信息的采集和控制。

当监测装置1需要报警时，报警模块13可以以短信、语音电话的方式发送至手机，还可以再电脑上显示紧急的方式进行报警。其中，监测装置1上可以以报警器的方式进行报警，其中报警器可以采用声光报警器或蜂鸣器。

一些实施例中，本申请提供的系统还可以包括打印机，

所述打印机用于接收所述云服务器2发送的监测数据、报警数据并制成报表。

工作人员可以通过报表观察历史监测数据以及历史报警数据，根据历史监测数据以及历史报警数据判断监测装置1是否需要进行相应处理，例如维修等。

优选的，所述数据采集模块11包括：

烟尘分析仪111，用于检测烟尘数据；

气体分析仪112，用于检测气体数据；

摄像头113，用于采集现场图像；

所述烟尘分析仪111、气体分析仪112以及摄像头113分别与所述控制器15连接。

具体的，本申请体用的气体分析仪112能够测量的气体包括：二氧化硫、一氧化氮、二氧化氮、氧气、氯化氢、氯气、硫化氢等。本申请中数据采集模块11还可以包括温度传感器、压力传感器、流速传感器等，烟尘分析仪111可以用于检测颗粒物。本申请采用烟尘分析仪111、气体分析仪112具有测量准确、可靠性高、投资成本低、相应速度快等优点。本申请中提供的摄像头113为网络摄像头113，可以将影像通过网络传至地球另一端，且远端的浏览者不需任何专业软件，可通过标准的网络浏览即可监视其影像。需要说明的是本申请采用的网络摄像头113为现有技术。本申请可对固定污染源排放烟气中的颗粒物、气态污染物的浓度和排放率进行连续地、实时地检测，其中固定污染物可以是火化炉、遗物焚烧炉等。

例如：火化炉、遗物焚烧炉等，

优选的，所述故障自检模块14包括：

短路故障指示器、接地故障断路器、过压保护电路、以及过流保护电路。

具体的，本申请中的短路故障指示器、接地故障断路器、过压保护电路、以及过流保护电路，上述故障自检模块14能够检测短路、断路过压故障，当然这只是本实用新型的一个具体实施例，本实用新型的故障自检模块14的功能不仅限于此，也可包括其他检测电路或者保护电路。

优选的，所述监测装置1还包括

定时模块16，所述定时模块16与所述控制器15连接；

所述控制器15在所述定时模块16设置的发送时间到达时，发送监测数据和报警数据至所述云服务器2。防止监测数据或报警数据丢失。

优选的，所述监测装置1包括：

定位模块16，用于定位所述监测装置1的位置；

所述定位模块16与所述控制器15连接。

具体的，本申请通过定位模块16能够告知工作人员监测位置，但出现报警时能够迅速找到数据异常的位置。

优选的，所述监测装置1还包括：

以太网通讯接口(图中未示出)，用于连接局域网；

所述以太网通讯接口与所述控制器15连接。

具体的，监测装置1可以通过以太网通讯接口与显示终端3进行局域网连接。监测装置1还可以通过以太网通讯接口与工厂局域网相联，实现数据传输、上级计算机下级监测装置1运行的监控。

优选的，所述显示终端3包括：

显示模块(图中未示出)，用于显示所述数据监测示意图。其中显示模块为触摸屏。

优选的，所述监测装置1还包括：

存储模块17，用于存储监测数据；

所述存储模块17与所述控制器15连接。

优选的，所述报警模块13采用报警器。

其中，报警器可以采用声光报警器或蜂鸣器。

综上所述，本实用新型提供的智能环保烟气净化系统通过设置监测装置、云服务器、显示终端以及智能终端，实现对殡葬场所附近的环境进行实时监测，实现一套数据采集、处理、控制、显示、打印多功能的净化系统，对环境进行实时监测并及时处理，本申请在最大限度上实现控制自动化、操作智能化、监测网络化和服务人性化。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
