专利摘要

本实用新型公开了一种新型数学画图器，包括圆板和设置于圆板下端的圆环，所述圆环设有多个，圆环的顶面上均嵌入式粘连一第一轴承，第一轴承的内环中均粘连固定一螺杆，圆板正对于螺杆处均设有一螺丝孔，螺杆上端均穿过螺丝孔，并均安装一旋转盘，螺杆位于螺丝孔内部的一端均与螺丝孔螺纹连接，圆板的中心处设有一安装孔，安装孔中粘连固定一第二轴承，第二轴承的内环中粘连固定一轴杆，轴杆一端固定一磁铁。本实用新型结构简单，从内向外设置了不同内径的圆环，在画圆时能任意的选择其大小，并通过磁铁吸附后，转动圆板就能直接的在黑板上画出一个完整的圆，避免了出现误差，增加了画圆的质量及效率。

权利要求

1.一种新型数学画图器，其特征在于：包括圆板和设置于圆板下端的圆环，所述圆环设有多个，圆环从内向外设置，圆环的内径从内向外逐步扩大，圆环之间均相抵，圆环的顶面上均嵌入式粘连一第一轴承，第一轴承的内环中均粘连固定一螺杆，圆板正对于螺杆处均设有一螺丝孔，螺杆上端均穿过螺丝孔，并均安装一旋转盘，螺杆位于螺丝孔内部的一端均与螺丝孔螺纹连接，圆板的中心处设有一安装孔，安装孔中粘连固定一第二轴承，第二轴承的内环中粘连固定一轴杆，轴杆一端穿过最中心的圆环延伸至外界，并安装一底座，底座的底面上粘连固定一磁铁，轴杆另一端上安装一握把。

2.根据权利要求1所述的新型数学画图器，其特征在于：圆环的底面正对于螺杆处均设有一粉笔插孔。

3.根据权利要求1所述的新型数学画图器，其特征在于：圆板的外圈面上安装一个以上的手把，一个以上的手把呈环形结构均匀分布。

4.根据权利要求1所述的新型数学画图器，其特征在于：圆环由塑料材料制成，圆环的内部环绕圆环一圈设有一空腔。

5.根据权利要求1所述的新型数学画图器，其特征在于：圆环的顶面上均刻有对应圆环的内径数值。

说明书

技术领域

本实用新型涉及教学辅助领域，具体涉及一种新型数学画图器。

背景技术

目前，教师在教学的过程中需要使用到圆规，但是现在教师使用的圆规都是呈人字结构的木圆规，其结构过于的简单，在黑板上画圆时，不能很好的固定，使得画的圆容易出现误差或者弯曲，严重的浪费了上课的时间，且操作为较为麻烦，需要手抓取的非常稳定，一旦出现晃动就会造成误差。

发明内容

本实用新型所要解决的技术问题是提供一种新型数学画图器，以解决上述背景技术中提出的问题。

本实用新型是通过以下技术方案来实现的：一种新型数学画图器，包括圆板和设置于圆板下端的圆环，所述圆环设有多个，圆环从内向外设置，圆环的内径从内向外逐步扩大，圆环之间均相抵，圆环的顶面上均嵌入式粘连一第一轴承，第一轴承的内环中均粘连固定一螺杆，圆板正对于螺杆处均设有一螺丝孔，螺杆上端均穿过螺丝孔，并均安装一旋转盘，螺杆位于螺丝孔内部的一端均与螺丝孔螺纹连接，圆板的中心处设有一安装孔，安装孔中粘连固定一第二轴承，第二轴承的内环中粘连固定一轴杆，轴杆一端穿过最中心的圆环延伸至外界，并安装一底座，底座的底面上粘连固定一磁铁，轴杆另一端上安装一握把。

作为优选的技术方案，圆环的底面正对于螺杆处均设有一粉笔插孔。

作为优选的技术方案，圆板的外圈面上安装一个以上的手把，一个以上的手把呈环形结构均匀分布。

作为优选的技术方案，圆环由塑料材料制成，圆环的内部环绕圆环一圈设有一空腔。

作为优选的技术方案，圆环的顶面上均刻有对应圆环的内径数值。

本实用新型的有益效果是：本实用新型结构简单，从内向外设置了不同内径的圆环，在画圆时能任意的选择其大小，并通过磁铁吸附后，转动圆板就能直接的在黑板上画出一个完整的圆，避免了出现误差，增加了画圆的质量及效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

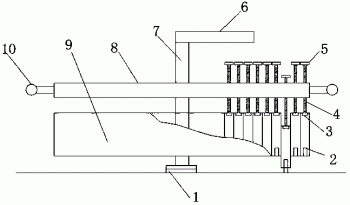

图1为本实用新型的整体结构示意图；

图2为本实用新型的仰视图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、 “上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1和图2所示，本实用新型的一种新型数学画图器，包括圆板8和设置于圆板8下端的圆环9，所述圆环9设有多个，圆环9从内向外设置，圆环9的内径从内向外逐步扩大，圆环9之间均相抵，圆环9的顶面上均嵌入式粘连一第一轴承3，第一轴承3的内环中均粘连固定一螺杆4，圆板8正对于螺杆4处均设有一螺丝孔，螺杆4上端均穿过螺丝孔，并均安装一旋转盘5，螺杆4位于螺丝孔内部的一端均与螺丝孔螺纹连接，圆板8的中心处设有一安装孔，安装孔中粘连固定一第二轴承，第二轴承的内环中粘连固定一轴杆7，轴杆7一端穿过最中心的圆环9延伸至外界，并安装一底座，底座的底面上粘连固定一磁铁1，轴杆7另一端上安装一握把6，其中，使用到的胶水为强力胶水，如502。

本实施例中，圆环9的底面正对于螺杆4处均设有一粉笔插孔2。

本实施例中，圆板8的外圈面上安装一个以上的手把10，一个以上的手把10呈环形结构均匀分布。

本实施例中，圆环9由塑料材料制成，圆环9的内部环绕圆环一圈设有一空腔，降低了圆环的重量。

本实施例中，圆环9的顶面上均刻有对应圆环的内径数值，方便了区分圆环的大小。

其中，螺杆、第一、第二轴承、轴杆、握把、圆板、手把和旋转盘均由塑料材料制成，大大的降低了本装置的重量和成本。

通过磁铁能直接的将该装置吸附固定于黑板上，完成后，通过圆环顶部的内径数值选择需要画圆的大小，确定后，将粉笔插入该圆环的粉笔插孔中，并转动对于的旋转盘，旋转盘的旋转带动了螺杆，使螺杆沿着螺丝孔向下移动，螺杆的推动了圆环，使对于的圆环向外凸出，直至使粉笔于黑板接触，完成后，通过手把转动圆板，圆板的转动通过螺杆带动了圆环，在圆环旋转一圈后，通过粉笔就能在黑板上画出一个完整的圆，且圆非常的规制，增加了圆的质量。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
