专利摘要

本实用新型公开的是一种旋转式支撑剂覆膜装置，这种旋转式支撑剂覆膜装置由箱体、料液旋转盘转轴、料液旋转盘、进液管线、进液阀、支撑剂旋转盘、支撑剂旋转盘转轴、集液管线、集液阀组成，料液旋转盘转轴与料液旋转盘相连，料液旋转盘边缘上设有料液通孔，支撑剂旋转盘转轴与支撑剂旋转盘相连，支撑剂旋转盘在料液旋转盘正下方，支撑剂旋转盘直径大于料液旋转盘直径，进液阀安装在进液管线上，集液阀安装在集液管线。这种旋转式支撑剂覆膜装置可实现对支撑剂颗粒的均匀精确覆膜，且兼具结构简单、易于实现、制造成本低等优点。

权利要求

1.一种旋转式支撑剂覆膜装置，其特征在于：这种旋转式支撑剂覆膜装置由箱体(1)、料液旋转盘转轴(2)、料液旋转盘(3)、进液管线(5)、进液阀(6)、支撑剂旋转盘(7)、支撑剂旋转盘转轴(8)、集液管线(9)、集液阀(10)组成，料液旋转盘转轴(2)与料液旋转盘(3)相连，料液旋转盘(3)边缘上设有料液通孔(4)，支撑剂旋转盘转轴(8)与支撑剂旋转盘(7)相连，支撑剂旋转盘(7)在料液旋转盘(3)的正下方，支撑剂旋转盘(7)直径大于料液旋转盘(3)直径，进液阀(6)安装在进液管线(5)上，集液阀(10)安装在集液管线(9)上。

说明书

技术领域

本实用新型涉及的是油气田开发技术领域，特别是一种旋转式支撑剂覆膜装置。

背景技术

在油气田开发过程中，对低渗、特低渗储层常采取加砂压裂的方式以提高油气资源的采出程度，但在压裂返排或生产过程中，有些井会出现支撑剂返吐现象，加之生产后期地层骨架结构遭到破坏出现地层砂，压裂砂、地层砂的共同作用使得防砂难度增大，造成油嘴磨损。由于覆膜支撑剂是在石英砂、陶粒等常规支撑剂的表面涂覆一层或多层树脂，可形成一个坚实的挡砂屏障，解决油气井出砂带来的不利影响，因而逐渐受到重视。

目前支撑剂覆膜的方法主要是将常规支撑剂与料液(树脂)倒入混砂机中进行搅拌，而此种覆膜方法最大的问题就是支撑剂完全浸泡在树脂中，从而导致树脂涂覆支撑剂的程度不好掌控，制备出来的覆膜支撑剂要么树脂层过后，要么树脂层过薄，不适合于现场应用。同时，由于此种覆膜方式易于实现，故目前并未形成支撑剂覆膜装置。

因此，有必要发明一种覆膜程度易于掌控且兼具结构简单、易于实现、成本低等特点的支撑剂覆膜装置，以满足市场的需求。

实用新型内容

本实用新型旨在提供一种旋转式支撑剂覆膜装置，用于解决现有支撑剂覆膜方法覆膜程度不易掌控、支撑剂覆膜装置缺乏等问题。

本实用新型解决其技术问题所采用的技术方案是：

这种旋转式支撑剂覆膜装置由箱体、料液旋转盘转轴、料液旋转盘、进液管线、进液阀、支撑剂旋转盘、支撑剂旋转盘转轴、集液管线、集液阀组成，料液旋转盘转轴与料液旋转盘相连，料液旋转盘边缘上设有料液通孔，支撑剂旋转盘转轴与支撑剂旋转盘相连，支撑剂旋转盘在料液旋转盘正下方，支撑剂旋转盘直径大于料液旋转盘直径，进液阀安装在进液管线上，集液阀安装在集液管线。

本实用新型的优点：

这种旋转式支撑剂覆膜装置根据离心原理设计而成，料液可在离心力的作用下分散成较小的雾滴，料液与支撑剂颗粒充分接触，从而实现对支撑剂的均匀覆膜；加入料液的量可决定支撑剂覆膜的程度，从而实现了对支撑剂覆膜程度的掌控；料液可回收并重复利用，降低了对资源的浪费；同时，此种旋转式支撑剂覆膜装置兼具结构简单、易于实现、制造成本低等优点。

附图说明

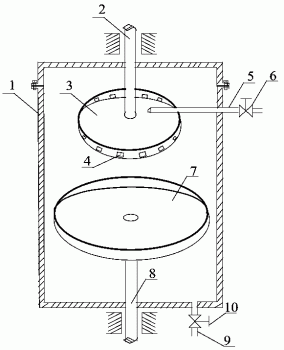

图1是本实用新型的整体结构示意图。

图中：箱体1、料液旋转盘转轴2、料液旋转盘3、料液通孔4、进液管线5、进液阀6、支撑剂旋转盘7、支撑剂旋转盘转轴8、集液管线9、集液阀10。

具体实施方式

下面将结合附图对本实用新型作进一步的说明：

这种旋转式支撑剂覆膜装置由箱体1、料液旋转盘转轴2、料液旋转盘3、进液管线5、进液阀6、支撑剂旋转盘7、支撑剂旋转盘转轴8、集液管线9、集液阀10组成。

料液旋转盘转轴2与料液旋转盘3相连，料液旋转盘3边缘上设有料液通孔4，支撑剂旋转盘转轴8与支撑剂旋转盘7相连，支撑剂旋转盘7在料液旋转盘3正下方，支撑剂旋转盘7直径大于料液旋转盘3直径，进液阀6安装在进液管线5上，集液阀10安装在集液管线9上。

工作前，根据需要覆膜的支撑剂的量及覆膜程度计算料液(树脂)的用量，并将支撑剂颗粒放置在支撑剂旋转盘7上。

工作时，打开进液阀6，料液从进液管线5流动到料液旋转盘3，在料液旋转盘转轴2的带动下，料液旋转盘3高速转动。由于受料液旋转盘3离心力的作用，料液会在料液旋转盘3盘面上形成薄膜，并以不断增长的速度向料液旋转盘3的边缘运动，到达边缘的薄膜从料液通孔4离开料液旋转盘3，薄膜会逐渐破裂并雾化。

其间，支撑剂旋转盘7与料液旋转盘3的转动方向相同，由于在支撑剂旋转盘7的转动作用下，支撑剂颗粒受摩擦力、离心力会向支撑剂旋转盘7的边缘滚动，当支撑剂颗粒远离支撑剂旋转盘7中心以后，离心力会逐渐减小并消失，支撑剂颗粒便会停止向支撑剂旋转盘7边缘滚动，但支撑剂颗粒所受摩擦力一直不为零，故会向与支撑剂旋转盘7转动的相反方向滚动，即与料液旋转盘3落下的雾滴的周向运动方向相反。由于支撑剂颗粒滚动方向与雾滴落下的周向运动方向相反，且支撑剂颗粒一直处于滚动状态，故二者能够充分接触，从而实现均支撑剂颗粒的均匀涂覆。

工作过程中极小部分雾滴会接触到箱体1，并聚集在箱体1的底面。工作结束后，可以打开集液阀10，让料液从集液管线9流出，从而实现对料液的重复利用，减少浪费。

这种旋转式支撑剂覆膜装置根据离心原理设计而成，料液可在离心力的作用下分散成较小的雾滴，料液与支撑剂颗粒充分接触，从而实现对支撑剂的均匀覆膜；加入料液的量可确定支撑剂覆膜的程度，从而实现了对支撑剂覆膜程度的掌控；料液可回收并重复利用，降低了对资源的浪费；同时，此种旋转式支撑剂覆膜装置兼具结构简单、易于实现、制造成本低等优点。
