专利摘要

本实用新型公开了一种具有护手功能的焊枪，包括第一护板和第二护板，所述第一护板的一端侧壁上固定有安装块，所述安装块的下端固定有安装盒，所述安装盒内设有防护装置，所述第一护板和第二护板的上端均设有豁口，所述第一护板的豁口内固定有第一夹持环，所述第二护板的豁口内固定有第二夹持环，所述第一夹持环和第二夹持环之间共同贯穿设有把手。本实用新型不仅解决了不方便安装和拆卸的问题，还解决了无法对手进行防护的问题，既达到了能提高焊枪稳定性的目的，又达到了对使用者的手进行防护的效果，同时，还能根据使用者的需要，调节防护位置，实现对使用者手进行安全防护的功能，操作简单，使用方便。

权利要求

1.一种具有护手功能的焊枪，包括第一护板(7)和第二护板(19)，其特征在于：所述第一护板(7)的一端侧壁上固定有安装块(5)，所述安装块(5)的下端固定有安装盒(6)，所述安装盒(6)内设有防护装置，所述第一护板(7)和第二护板(19)的上端均设有豁口，所述第一护板(7)的豁口内固定有第一夹持环(8)，所述第二护板(19)的豁口内固定有第二夹持环(14)，所述第一夹持环(8)和第二夹持环(14)之间共同贯穿设有把手(1)，所述防护装置和把手(1)相互对应，所述把手(1)的一端固定有安装管(18)，所述安装管(18)和把手(1)内共同贯穿设有枪体(10)，所述枪体(10)的一端连接有电缆(16)，所述枪体(10)的另一端连接有连接头(11)，所述连接头(11)的一端连接有连接管(12)，所述连接管(12)的一端连接有弯头(13)，所述弯头(13)的下端转动连接有焊嘴(3)。

2.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述防护装置包括转动连接在安装盒(6)内一端侧壁上的固定杆，所述安装盒(6)的一端侧壁上贯穿设有轴套(21)，所述轴套(21)内贯穿设有转动杆(9)，所述转动杆(9)的一端固定有转动轮(4)，所述转动杆(9)的另一端和固定杆的一端共同固定有缠绕辊(27)，所述缠绕辊(27)上缠绕有遮挡布(2)，所述安装盒(6)的下端设有开口(25)，所述遮挡布(2)的下端贯穿开口(25)并延伸至安装盒(6)的下端，所述遮挡布(2)的下端延伸至把手(1)的上端。

3.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述第一护板(7)的下端设有插槽(20)，所述第二护板(19)的上端两侧均设有与插槽(20)对应的插块(24)，所述插块(24)的一端延伸至插槽(20)内，所述第一护板(7)的两端侧壁上均设有第一通孔(23)，且第一通孔(23)和插槽(20)贯通设置，所述插块(24)上设有与第一通孔(23)对应的螺纹通孔，所述第一通孔(23)内贯穿设有第二螺钉(26)，所述第二螺钉(26)的一端贯穿螺纹通孔。

4.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述第二夹持环(14)的一端两侧均固定有固定块(17)，两个固定块(17)上均设有第二通孔，所述把手(1)的两侧均等间距设有多个与第二通孔对应的螺纹盲孔(15)，所述第二通孔内贯穿设有第一螺钉(22)，所述第一螺钉(22)的一端延伸至其中一个螺纹盲孔(15)内。

5.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述电缆(16)采用紫外线辐照工艺制成。

6.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述弯头(13)采用铜材质制成。

7.根据权利要求1所述的一种具有护手功能的焊枪，其特征在于，所述把手(1)采用塑胶混合材质制成。

说明书

技术领域

本实用新型涉及焊枪技术领域，尤其涉及一种具有护手功能的焊枪。

背景技术

焊枪是指焊接过程中，执行焊接操作的部分，是用于气焊的工具，形状像枪，前端有喷嘴，喷出高温火焰作为热源。它使用灵活，方便快捷，工艺简单，焊枪是热风焊接的主要设备之一。由加热元件、喷嘴等组成。按其结构有气焊枪、电焊枪和快速焊枪、自动焊枪之分。气焊枪是用可燃气体(氢或乙炔与空气的混合物)的燃烧，加热蛇管，使送入蛇管中的压缩空气被加热到所需温度。送入或送出的空气量由旋塞调节。电焊枪的加热装置是由陶瓷槽管及其中的电热丝所组成。焊接的速度可随喷嘴结构的不同而不同。快速焊枪即改进焊枪喷嘴的结构而成的。

在焊接的过程中，会使用焊枪，焊枪在工作中会产生大量的火花或者废屑，很容易对使用者的手造成伤害，但是，现有的焊枪，不方便安装和拆卸，无法对使用者的手进行防护，而且稳定性差，为此，我们提出了一种具有护手功能的焊枪来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有护手功能的焊枪。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有护手功能的焊枪，包括第一护板和第二护板，所述第一护板的一端侧壁上固定有安装块，所述安装块的下端固定有安装盒，所述安装盒内设有防护装置，所述第一护板和第二护板的上端均设有豁口，所述第一护板的豁口内固定有第一夹持环，所述第二护板的豁口内固定有第二夹持环，所述第一夹持环和第二夹持环之间共同贯穿设有把手，所述防护装置和把手相互对应，所述把手的一端固定有安装管，所述安装管和把手内共同贯穿设有枪体，所述枪体的一端连接有电缆，所述枪体的另一端连接有连接头，所述连接头的一端连接有连接管，所述连接管的一端连接有弯头，所述弯头的下端转动连接有焊嘴。

优选地，所述防护装置包括转动连接在安装盒内一端侧壁上的固定杆，所述安装盒的一端侧壁上贯穿设有轴套，所述轴套内贯穿设有转动杆，所述转动杆的一端固定有转动轮，所述转动杆的另一端和固定杆的一端共同固定有缠绕辊，所述缠绕辊上缠绕有遮挡布，所述安装盒的下端设有开口，所述遮挡布的下端贯穿开口并延伸至安装盒的下端，所述遮挡布的下端延伸至把手的上端。

优选地，所述第一护板的下端设有插槽，所述第二护板的上端两侧均设有与插槽对应的插块，所述插块的一端延伸至插槽内，所述第一护板的两端侧壁上均设有第一通孔，且第一通孔和插槽贯通设置，所述插块上设有与第一通孔对应的螺纹通孔，所述第一通孔内贯穿设有第二螺钉，所述第二螺钉的一端贯穿螺纹通孔。

优选地，所述第二夹持环的一端两侧均固定有固定块，两个固定块上均设有第二通孔，所述把手的两侧均等间距设有多个与第二通孔对应的螺纹盲孔，所述第二通孔内贯穿设有第一螺钉，所述第一螺钉的一端延伸至其中一个螺纹盲孔内。

优选地，所述电缆采用紫外线辐照工艺制成。

优选地，所述弯头采用铜材质制成。

优选地，所述把手采用塑胶混合材质制成。

与现有技术相比，本实用新型的有益效果是：

1、通过第一螺钉和第二螺钉之间的配合，方便安装和拆卸第一护板和第二护板，提高了第一护板和第二护板及把手之间的稳定性，而且还可以根据需要调节第一夹持环和第二夹持环的位置，方便根据需要调节防护的位置；

2、通过转动轮、轴套、缠绕辊和遮挡布之间的配合，方便调节遮挡布的长度，而且，能对手进行防护，避免因在操作过程中火花或者废屑飞溅对手造成伤害的情况发生；

综上所述，本实用新型不仅解决了不方便安装和拆卸的问题，还解决了无法对手进行防护的问题，既达到了能提高焊枪稳定性的目的，又达到了对使用者的手进行防护的效果，同时，还能根据使用者的需要，调节防护位置，实现对使用者手进行安全防护的功能，操作简单，使用方便。

附图说明

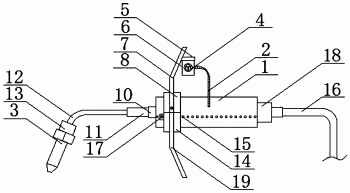

图1为本实用新型提出的一种具有护手功能的焊枪的外部结构示意图；

图2为本实用新型提出的一种具有护手功能的焊枪第二护板的结构示意图；

图3为本实用新型提出的一种具有护手功能的焊枪第一护板和第二护板的分解状态图；

图4为本实用新型提出的一种具有护手功能的焊枪第一护板和第二护板的安装状态图；

图5为本实用新型提出的一种具有护手功能的焊枪安装盒的内部结构示意图。

图中：1把手、2遮挡布、3焊嘴、4转动轮、5安装块、6安装盒、7第一护板、8第一夹持环、9转动杆、10枪体、11连接头、12连接管、13弯头、14第二夹持环、15螺纹盲孔、16电缆、17固定块、18安装管、19第二护板、20插槽、21轴套、22第一螺钉、23第一通孔、24插块、25开口、26第二螺钉、27缠绕辊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种具有护手功能的焊枪，包括第一护板7和第二护板19，第一护板7的一端侧壁上固定有安装块5，安装块5的下端固定有安装盒6，安装盒6内设有防护装置，通过防护装置对使用者的手臂进行防护，避免受伤，第一护板7的下端和第二护板19的上端均设有豁口，第一护板7的豁口内固定有第一夹持环8，第二护板19的豁口内固定有第二夹持环14，第一夹持环8和第二夹持环14之间共同贯穿设有把手1，方便对把手1进行稳定固定，提高把手1的稳定性，把手1采用塑胶混合材质制成，更具抓握感，手握更舒适，防护装置和把手1相互对应，把手1的一端固定有安装管18，安装管18和把手1内共同贯穿设有枪体10，通过把手1和安装管18对枪体10进行稳定防护，提高枪体10的稳定性；

枪体10的一端连接有电缆16，电缆16采用紫外线辐照工艺制成，具有耐油，抗拉抗磨损的优点，枪体10的另一端连接有连接头11，连接头11的一端连接有连接管12，连接管12的一端连接有弯头13，弯头13采用铜材质制成，提高了散热性，避免温度过高造成弯头13极易损坏的情况发生，弯头13的下端转动连接有焊嘴3，通过焊嘴3将需要焊接的物品进行焊接，提高焊接的稳定性。

本实用新型中，防护装置包括转动连接在安装盒6内一端侧壁上的固定杆，安装盒6的一端侧壁上贯穿设有轴套21，轴套21内贯穿设有转动杆9，转动杆9的一端固定有转动轮4，转动轮4转动带动转动杆9转动，转动杆9的一端和固定杆的一端共同固定有缠绕辊27，转动杆9转动带动缠绕辊27转动，从而带动固定杆转动，缠绕辊27上缠绕有遮挡布2，通过遮挡布2对手进行防护，安装盒6的下端设有开口25，遮挡布2的下端贯穿开口25并延伸至安装盒6的下端，遮挡布2的下端延伸至把手1的上端，根据需要可调节遮挡布2的长度，从而方便对手进行防护。

本实用新型中，第一护板7的下端设有插槽20，第二护板19的上端两侧均设有与插槽20对应的插块24，插块24延伸至插槽20内，通过插块24和插槽20之间的配合，方便将第一护板7和第二护板19进行连接，第一护板7的两端侧壁上均设有第一通孔23，且第一通孔23和插槽20贯通设置，插块24上设有与第一通孔23对应的螺纹通孔，第一通孔23内贯穿设有第二螺钉26，第二螺钉26的一端贯穿螺纹通孔，通过第二螺钉26对第一护板7和插块24进行连接，方便安装和拆卸，提高了稳定性。

本实用新型中，第二夹持环14的一端两侧均固定有固定块17，两个固定块17上均设有第二通孔，把手1的两侧均等间距设有多个与第二通孔对应的螺纹盲孔15，第二通孔内贯穿设有第一螺钉22，第一螺钉22的一端延伸至其中一个螺纹盲孔15内，通过第一螺钉22将固定块17安装在把手1上，可方便调节防护装置的位置。

本实用新型中，在使用时，将把手1安放在第二夹持环14内，然后通过第二螺钉26进行固定，将第二护板19上端的插块24插设在第一护板7下端的插槽20内，然后通过第一螺钉22进行固定，使用者用手握住把手1，然后将电缆16插在插头上，通过电缆16将电能输送到枪体10内，然后通过连接管12进行输送，将电能输送到弯头13上，通过弯头13将电能输送到焊嘴3上，通过焊嘴3对需要进行焊接的物品进行焊接，在焊接的过程中，会产生大量的火花或者废屑，很容易造成手受伤，转动转动轮4，转动轮4转动带动转动杆9转动，转动杆9转动带动缠绕辊27转动，通过缠绕辊27的转动带动遮挡布2调节长度，方便对使用者的手进行保护，避免在焊接的过程中受伤。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
