专利摘要
本实用新型公开了一种具有多液流通道的旋转式磁流变制动器，主要由端盖、缸筒、励磁线圈、励磁铁芯、隔磁套筒、旋转套筒、转子以及轴承等组成。转子带动旋转套筒转动，励磁线圈通电产生磁场，此时磁流变液在磁场作用下，在旋转套筒内外两段阻尼间隙内产生磁流变效应，磁流变液剪切应力增大，进而产生较大转动转矩，阻碍旋转套筒以及转子的转动，从而实现制动目的。本实用新型采用转子与旋转套筒组合的设计方式，将制动器的有效阻尼间隙增加为两段，显著提高了制动器的制动转矩以及工作范围。本实用新型特别适用于半主动控制的制动场合，以及座椅悬架等转动场合的减震抗震。
权利要求

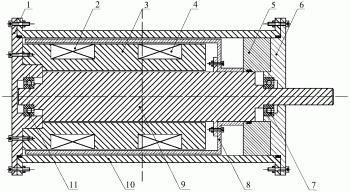

1.一种具有多液流通道的旋转式磁流变制动器，其特征在于包括：左端盖(1)、励磁线圈I(2)、励磁铁芯(3)、励磁线圈II(4)、隔磁套筒(5)、右端盖(6)、右轴承(7)、旋转套筒(8)、转子(9)、缸筒(10)以及左轴承(11)；左端盖(1)中间加工有圆形盲孔，左端盖(1)与缸筒(10)通过螺栓紧固连接；励磁铁芯(3)圆周表面左右两端分别加工有两个圆环形凹槽；励磁线圈I(2)和励磁线圈II(4)分别缠绕在左端和右端的圆环形凹槽内；励磁铁芯(3)左端阶梯孔内圆周表面与左端盖(1)右端凸台外圆周表面过盈配合，励磁铁芯(3)与左端盖(1)通过螺钉紧固连接；隔磁套筒(5)外圆周表面与缸筒(10)内圆周表面过盈配合，隔磁套筒(5)内圆周表面与转子(9)外圆周表面间隙配合，并通过密封圈进行密封；隔磁套筒(5)左端通过旋转套筒(8)右端面轴向定位，隔磁套筒(5)右端通过右端盖(6)左端面轴向定位；右端盖(6)中间加工圆形通孔，圆形通孔内表面与转子(9)圆周外表面间隙配合，并通过螺栓与缸筒(10)紧固连接；旋转套筒(8)右端加工有阶梯通孔，旋转套筒(8)右端通孔内表面与转子(9)外圆周表面过盈配合；旋转套筒(8)左端通过转子(9)凸环右端面轴向定位，旋转套筒(8)右端通过隔磁套筒(5)左端面轴向定位；旋转套筒(8)与转子(9)通过螺栓紧固连接；转子(9)右端加工有凸环；转子(9)左端通过左轴承(11)右端面轴向定位，转子(9)右端通过右轴承(7)左端面轴向定位；缸筒(10)内圆周表面与左端盖(1)凸台外表面过渡配合，并通过密封圈进行密封；缸筒(10)内圆周表面与右端盖(6)凸台外表面过渡配合，并通过密封圈进行密封；右轴承(7)右端通过右端盖(6)轴肩左端面轴向定位，右轴承(7)左端通过转子(9)轴肩右端面轴向定位；右轴承(7)内圈与转子(9)右端外圆周表面过盈配合；左轴承(11)左端通过左端盖(1)轴肩右端面轴向固定，左轴承(11)右端通过转子(9)轴肩左端面轴向定位；左轴承(11)内圈与转子(9)外圆周表面过盈配合。
2.根据权利要求1所述的一种具有多液流通道的旋转式磁流变制动器，其特征在于：磁流变液工作腔分为轴向圆环工作腔与径向圆盘工作腔；缸筒(10)与旋转套筒(8)之间的轴向圆环间隙形成轴向圆环工作腔一(12)；旋转套筒(8)与励磁铁芯(3)之间的轴向圆环间隙形成轴向圆环工作腔二(13)；励磁铁芯(3)与转子(9)之间的轴向圆环间隙形成轴向圆环工作腔三(14)；励磁铁芯(3)与旋转套筒(8)之间的径向圆盘间隙形成径向圆盘工作腔一(15)；旋转套筒(8)与隔磁套筒(5)之间的径向圆盘间隙形成径向圆盘工作腔二(16)；磁流变液填充在轴向圆环工作腔一(12)、轴向圆环工作腔二(13)、轴向圆环工作腔三(14)、径向圆盘工作腔一(15)以及径向圆盘工作腔二(16)内。
