专利摘要

本实用新型公开了一种无障碍通道铺设装置，涉及建筑技术领域，该无障碍通道铺设装置，包括高台，所述高台一侧的两端均设置有两个侧撑板，所述两个侧撑板的底部活动连接有外增板，所述侧撑板和外增板的外侧均设置有安装板，所述安装板的一侧开设有两个第一螺纹孔，所述两个第一螺纹孔的内部均活动连接有螺纹柱。该无障碍通道铺设装置，通过在两个侧撑板之间设置碎石层和细沙层，能够有效的支撑混凝土层，方便下身残疾的人群滑动轮椅登上高台，避免了下身残疾的人群在经过混凝土层时因下方支撑不牢固而导致塌陷或路面断裂的情况出现，实现了填充和支撑混凝土层，便于下身残疾的人群滑动轮椅登上高台的目的。

权利要求

1.一种无障碍通道铺设装置，包括高台(1)，其特征在于：

所述高台(1)一侧的两端均设置有两个侧撑板(2)，所述两个侧撑板(2)的底部活动连接有外增板(3)，所述侧撑板(2)和外增板(3)的外侧均设置有安装板(4)，所述安装板(4)的一侧开设有两个第一螺纹孔(5)，所述两个第一螺纹孔(5)的内部均活动连接有螺纹柱(6)，所述侧撑板(2)和外增板(3)的一侧设置有模板(7)，所述模板(7)的一侧开设有第二螺纹孔(8)，所述模板(7)远离第二螺纹孔(8)的一侧开设有滑槽(9)，所述滑槽(9)的内部活动连接有滑板(10)，所述滑板(10)的一侧固定连接有两个支撑板(11)；

所述两个支撑板(11)的一侧均开设有圆槽(12)，所述圆槽(12)的内部设置有转轴(13)，所述转轴(13)外侧的中部活动连接有伸缩推杆(14)，所述滑板(10)远离支撑板(11)的一侧固定连接有刮板(15)，所述两个侧撑板(2)之间设置有实土层(16)，所述实土层(16)远离地面的一侧固定连接有碎石层(17)，所述碎石层(17)远离实土层(16)的一侧固定连接有细沙层(18)，所述细沙层(18)远离碎石层(17)的一侧固定连接有混凝土层(19)。

2.根据权利要求1所述的一种无障碍通道铺设装置，其特征在于，

所述安装板(4)的数量为若干个，所述螺纹柱(6)贯穿安装板(4)一端的内部与侧撑板(2)螺纹连接。

3.根据权利要求1所述的一种无障碍通道铺设装置，其特征在于，

所述螺纹柱(6)贯穿安装板(4)远离侧撑板(2)的一端与外增板(3)的内部螺纹连接。

4.根据权利要求1所述的一种无障碍通道铺设装置，其特征在于，

所述螺纹柱(6)贯穿第一螺纹孔(5)的内壁与第二螺纹孔(8)的内部螺纹连接。

5.根据权利要求1所述的一种无障碍通道铺设装置，其特征在于，

所述模板(7)的数量为两个，所述滑板(10)的两端均与滑槽(9)的内壁活动连接。

6.根据权利要求1所述的一种无障碍通道铺设装置，其特征在于，

所述混凝土层(19)的外侧与刮板(15)远离滑板(10)的一侧活动连接。

说明书

技术领域

本实用新型涉及建筑技术领域，具体为一种无障碍通道铺设装置。

背景技术

下身残疾的人群在进出房屋或翻越有高度差的障碍物以及台阶时极为不便，为了方便下身残疾的人群进出房屋或翻越有高度差的障碍物以及台阶，因此便需要建造无障碍通道方便下身残疾的人群进出房屋或翻越有高度差的障碍物以及台阶，故而提出一种无障碍通道铺设装置。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种无障碍通道铺设装置，解决了下身残疾的人群在进出房屋或翻越有高度差的障碍物以及台阶时极为不便的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种无障碍通道铺设装置，包括高台，所述高台一侧的两端均设置有两个侧撑板，所述两个侧撑板的底部活动连接有外增板，所述侧撑板和外增板的外侧均设置有安装板，所述安装板的一侧开设有两个第一螺纹孔，所述两个第一螺纹孔的内部均活动连接有螺纹柱，所述侧撑板和外增板的一侧设置有模板，所述模板的一侧开设有第二螺纹孔，所述模板远离第二螺纹孔的一侧开设有滑槽，所述滑槽的内部活动连接有滑板，所述滑板的一侧固定连接有两个支撑板；

所述两个支撑板的一侧均开设有圆槽，所述圆槽的内部设置有转轴，所述转轴外侧的中部活动连接有伸缩推杆，所述滑板远离支撑板的一侧固定连接有刮板，所述两个侧撑板之间设置有实土层，所述实土层远离地面的一侧固定连接有碎石层，所述碎石层远离实土层的一侧固定连接有细沙层，所述细沙层远离碎石层的一侧固定连接有混凝土层。

可选的，所述安装板的数量为若干个，所述螺纹柱贯穿安装板一端的内部与侧撑板螺纹连接。

可选的，所述螺纹柱贯穿安装板远离侧撑板的一端与外增板的内部螺纹连接。

可选的，所述螺纹柱贯穿第一螺纹孔的内壁与第二螺纹孔的内部螺纹连接。

可选的，所述模板的数量为两个，所述滑板的两端均与滑槽的内壁活动连接。

可选的，所述混凝土层的外侧与刮板远离滑板的一侧活动连接。

(三)有益效果

本实用新型提供了一种无障碍通道铺设装置，具备以下有益效果：

(1)、该无障碍通道铺设装置，通过在高台的一侧设置两个侧撑板，能够有效的支撑模板，便于铺设无障碍通道，使用时，先将两个侧撑板固定在高台一侧，再用安装板和螺纹柱将侧撑板与模板固定，之后将碎石和细沙斜铺在两个侧撑板之间并在上面铺设混凝土，实现了支撑模板铺设无障碍通道的目的，通过在两个侧撑板之间设置碎石层和细沙层，能够有效的支撑混凝土层，方便下身残疾的人群滑动轮椅登上高台，避免了下身残疾的人群在经过混凝土层时因下方支撑不牢固而导致塌陷或路面断裂的情况出现，实现了填充和支撑混凝土层，便于下身残疾的人群滑动轮椅登上高台的目的。

(2)、该无障碍通道铺设装置，通过在两个侧撑板的下方设置外增板，能够支撑侧撑板和模板，便于铺设坡度不同的无障碍通道，避免了在不同地区铺设同样坡度的无障碍通道的情况出现，实现了增加或减少无障碍通道坡度的目的，通过在模板上设置滑槽，并在滑槽内设置滑板和刮板，能够将混凝土层铺平，使用时，细沙层上铺设混凝土后，活动伸缩推杆便能够移动滑板在滑槽中移动，进而使刮板在刚铺设的混凝土上移动将其铺平整，避免了因混凝土层不平整而形成障碍影响通行的情况出现，实现了铺平混凝土层方便通行的目的。

附图说明

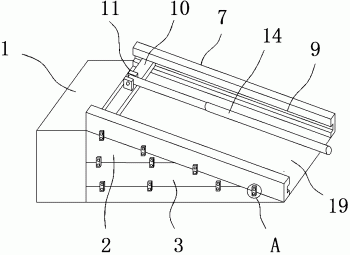

图1为本实用新型的结构示意图；

图2为本实用新型图1中A处的放大结构示意图；

图3为本实用新型模板的结构示意图；

图4为本实用新型滑板的结构示意图；

图5为本实用新型支撑板的内部结构示意图；

图6为本实用新型的内部结构示意图。

图中：1-高台，2-侧撑板，3-外增板，4-安装板，5-第一螺纹孔，6-螺纹柱，7-模板，8-第二螺纹孔，9-滑槽，10-滑板，11-支撑板，12-圆槽，13-转轴，14-伸缩推杆，15-刮板，16-实土层，17-碎石层，18-细沙层，19-混凝土层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“若干个”的含义是两个或两个以上，除非另有明确具体的限定。

请参阅图1-6，本实用新型提供一种技术方案：

一种无障碍通道铺设装置，包括高台1，高台1一侧的两端均设置有两个侧撑板2，通过在高台1的一侧设置两个侧撑板2，能够有效的支撑模板7，便于铺设无障碍通道，使用时，先将两个侧撑板2固定在高台1一侧，再用安装板4和螺纹柱6将侧撑板2与模板7固定，之后将碎石和细沙斜铺在两个侧撑板2之间并在上面铺设混凝土，实现了支撑模板7铺设无障碍通道的目的，两个侧撑板2的底部活动连接有外增板3，通过在两个侧撑板2的下方设置外增板3，能够支撑侧撑板2和模板7，便于铺设坡度不同的无障碍通道，避免了在不同地区铺设同样坡度的无障碍通道的情况出现，实现了增加或减少无障碍通道坡度的目的，侧撑板2和外增板3的外侧均设置有安装板4，安装板4的一侧开设有两个第一螺纹孔5，两个第一螺纹孔5的内部均活动连接有螺纹柱6，侧撑板2和外增板3的一侧设置有模板7，模板7的一侧开设有第二螺纹孔8，模板7远离第二螺纹孔8的一侧开设有滑槽9，通过在模板7上设置滑槽9，并在滑槽9内设置滑板10和刮板15，能够将混凝土层19铺平，使用时，细沙层18上铺设混凝土后，活动伸缩推杆14便能够移动滑板10在滑槽9中移动，进而使刮板15在刚铺设的混凝土上移动将其铺平整，避免了因混凝土层19不平整而形成障碍影响通行的情况出现，实现了铺平混凝土层19方便通行的目的，滑槽9的内部活动连接有滑板10，滑板10的一侧固定连接有两个支撑板11；

两个支撑板11的一侧均开设有圆槽12，圆槽12的内部设置有转轴13，转轴13外侧的中部活动连接有伸缩推杆14，滑板10远离支撑板11的一侧固定连接有刮板15，两个侧撑板2之间设置有实土层16，实土层16远离地面的一侧固定连接有碎石层17，碎石层17远离实土层16的一侧固定连接有细沙层18，通过在两个侧撑板2之间设置碎石层17和细沙层18，能够有效的支撑混凝土层19，方便下身残疾的人群滑动轮椅登上高台1，避免了下身残疾的人群在经过混凝土层19时因下方支撑不牢固而导致塌陷或路面断裂的情况出现，实现了填充和支撑混凝土层19，便于下身残疾的人群滑动轮椅登上高台1的目的，细沙层18远离碎石层17的一侧固定连接有混凝土层19。

作为本实用新型的一种可选技术方案：

安装板4的数量为若干个，螺纹柱6贯穿安装板4一端的内部与侧撑板2螺纹连接。

作为本实用新型的一种可选技术方案：

螺纹柱6贯穿安装板4远离侧撑板2的一端与外增板3的内部螺纹连接。

作为本实用新型的一种可选技术方案：

螺纹柱6贯穿第一螺纹孔5的内壁与第二螺纹孔8的内部螺纹连接。

作为本实用新型的一种可选技术方案：

模板7的数量为两个，滑板10的两端均与滑槽9的内壁活动连接。

作为本实用新型的一种可选技术方案：

混凝土层19的外侧与刮板15远离滑板10的一侧活动连接。

在使用时，先将侧撑板2和外增板3固定在高台1需要铺设无障碍通道的一侧的两端，根据高台1的高度情况增加或减少外增板3，再在两个侧撑板2之间铺设实土层16、碎石层17和细沙层18，便于支撑和填充混凝土层19，防止混凝土层19因下方空松而导致下身残疾的人群经过时塌陷受伤的情况出现，之后在将混凝土铺设在细沙层18上，在活动伸缩推杆14使滑板10和刮板15将刚铺设的混凝土铺平，最后拆除模板7、侧撑板2和外增板3，并在实土层16、碎石层17和细沙层18的侧面铺设上混凝土，防止雨水渗透到实土层16、碎石层17和细沙层18中的情况出现。

综上所述，该无障碍通道铺设装置，使用时，通过在高台1的一侧设置两个侧撑板2，能够有效的支撑模板7，便于铺设无障碍通道，使用时，先将两个侧撑板2固定在高台1一侧，再用安装板4和螺纹柱6将侧撑板2与模板7固定，之后将碎石和细沙斜铺在两个侧撑板2之间并在上面铺设混凝土，实现了支撑模板7铺设无障碍通道的目的，通过在两个侧撑板2之间设置碎石层17和细沙层18，能够有效的支撑混凝土层19，方便下身残疾的人群滑动轮椅登上高台1，避免了下身残疾的人群在经过混凝土层19时因下方支撑不牢固而导致塌陷或路面断裂的情况出现，实现了填充和支撑混凝土层19，便于下身残疾的人群滑动轮椅登上高台1的目的，通过在两个侧撑板2的下方设置外增板3，能够支撑侧撑板2和模板7，便于铺设坡度不同的无障碍通道，避免了在不同地区铺设同样坡度的无障碍通道的情况出现，实现了增加或减少无障碍通道坡度的目的，通过在模板7上设置滑槽9，并在滑槽9内设置滑板10和刮板15，能够将混凝土层19铺平，使用时，细沙层18上铺设混凝土后，活动伸缩推杆14便能够移动滑板10在滑槽9中移动，进而使刮板15在刚铺设的混凝土上移动将其铺平整，避免了因混凝土层19不平整而形成障碍影响通行的情况出现，实现了铺平混凝土层19方便通行的目的。

需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
