专利摘要

本实用新型提供了一种便于示波器测量的电路板结构，包含电路板主体、设置于电路板主体上的待测元件以及固定在电路板主体上的固定基座，其中固定基座上可拆卸地安装有与待测元件的测试脚电连接的竖向接触板；固定基座上表面还设有滑槽，滑槽底部可拆卸地安装有与所述待测元件的接地脚电连接的横向接触板，且横向接触板沿滑槽的长度方向延伸设置，滑槽内可滑动地安装有与横向接触板相接触的金属夹持座；固定基座上还安装有位于横向接触板的远离竖向接触板一端的支撑座。本实用新型通过竖向接触板可增大与探针的接触面积并可避免待测元件的测试脚容易被损坏的问题，通过滑动的金属夹持座可适用于不同规格型号的示波器探头进而提升适用性。

权利要求

1.一种便于示波器测量的电路板结构，其特征在于，包含电路板主体、设置于电路板主体上的待测元件以及固定在电路板主体上的固定基座，其中：

所述固定基座上可拆卸地安装有与所述待测元件的测试脚电连接的竖向接触板；

所述固定基座上表面还设有滑槽，所述滑槽底部可拆卸地安装有与所述待测元件的接地脚电连接的横向接触板，且所述横向接触板沿滑槽的长度方向延伸设置，所述滑槽内可滑动地安装有与所述横向接触板相接触的金属夹持座；

所述固定基座上还安装有位于横向接触板的远离竖向接触板一端的支撑座。

2.如权利要求1所述的一种便于示波器测量的电路板结构，其特征在于：所述电路板主体上设有第一金属化通孔和第二金属化通孔，其中第一金属化通孔与待测元件的测试脚通过电路板走线电连接，所述第二金属化通孔与电路板的接地端通过电路板走线电连接；所述固定基座上设置有与第一金属化通孔同轴且连通的第一安装孔，所述滑槽底部设置有与第二金属化通孔同轴且连通的第二安装孔；所述竖向接触板通过与之固接的第一连接柱安装在第一安装孔内并与第一金属化通孔电接触，所述横向接触板通过与之固接的第二连接柱安装在第二安装孔内并与第二金属化通孔电接触。

3.如权利要求1所述的一种便于示波器测量的电路板结构，其特征在于：所述滑槽的横截面为倒T字形，所述金属夹持座包含呈倒T字形的滑块和固定在滑块上的第一V形夹，且滑块和V形夹均为金属。

4.如权利要求3所述的一种便于示波器测量的电路板结构，其特征在于：所述支撑座包含固定在滑槽的远离竖向接触板一端的固定块和固定在固定块上的第二V形夹。

5.如权利要求1所述的一种便于示波器测量的电路板结构，其特征在于：所述竖向接触板上设置有限位孔且所述限位孔为圆锥形、圆台形或半球形。

说明书

技术领域

本实用新型涉及电变量测量领域，具体涉及一种便于示波器测量的电路板结构。

背景技术

示波器是一种用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。示波器除用于观测电流的波形外，还可以测定频率、电压强度等，因而凡可以变为电效应的周期性物理过程都可以用示波器进行观测。在电子类课程教学中，也需要示范示波器的使用方法或通过示波器展示电子产品的某些性能，如通过示波器对电源的纹波噪声进行测试和分析，其传统测量方式为：将示波器探头的探针与电源的输出电容的正极引脚相接触，将示波器探头的地线夹子夹在输出电容的接地脚。但现有示波器的探头本身的物理结构会对检测结果造成影响，特别是地线过长的话会造成环流，产生高频噪声干扰。

基于此，申请号为CN2019208153817的专利申请提供了一种用于示波器探头的固定装置，其包括探头和电路板，其中探头包含绝缘主体、设置在绝缘主体前端的探针和设置在探针后部的接地部；电路板上设有待测元件、以及依次排列的与待测元件电导通的测试端、第一导向座和第二导向座；第一导向座上设有金属层和用于限位探头接地部的第一固定结构；金属层与电路板上设有的接地端电导通；第二导向座高于第一导向座；第二导向座上设有沿第二导向座至第一导向座方向倾斜的斜面和设在斜面上用于限位探头绝缘主体的第二固定结构；绝缘主体沿斜面设置，使得探针经过第一导向座上部并与测试端接触。其通过第一导向座将探头的接地部接入电路板上的接地端，防止探头地线长度产生的环流干扰问题；并通过第二导向座高于第一导向座使探头的后端向上倾斜，使得头前端的探针指向待测元件的待测端并与待测端相抵，从而实现测试。但上述现有技术具有以下缺陷：首先，待测电子元件的金属引脚往往较细而示波器探头的探针也较细，在教学过程中，频繁的使用会导致待测元件的引脚因受到示波器探头的摩擦或挤压而容易变形甚至损坏，如若待测元件的测试引脚发生变形则会导致测试时探头探针无法正好与待测元件的测试引脚相抵并接触，而一旦待测元件测试的测试引脚损坏，则需要更换整个电路板；此外，由于示波器的型号尺寸多样，无法保证且置于两个导向座上时均能与待测元件的测试引脚接触。

实用新型内容

针对现有技术中所存在的不足，本实用新型提供了一种便于示波器测量的电路板结构，其目的在于解决现有技术中待测元件的引脚容易变形损坏以及无法很好适用于各种型号示波器的问题。

为实现上述目的，本实用新型采用了如下的技术方案：

一种便于示波器测量的电路板结构，其包含电路板主体、设置于电路板主体上的待测元件以及固定在电路板主体上的固定基座，其中：

所述固定基座上可拆卸地安装有与所述待测元件的测试脚电连接的竖向接触板；

所述固定基座上表面还设有滑槽，所述滑槽底部可拆卸地安装有与所述待测元件的接地脚电连接的横向接触板，且所述横向接触板沿滑槽的长度方向延伸设置，所述滑槽内可滑动地安装有与所述横向接触板相接触的金属夹持座；

所述固定基座上还安装有位于横向接触板的远离竖向接触板一端的支撑座。

相比于现有技术，本实用新型具有如下有益效果：通过设置与所述待测元件的测试脚电连接的竖向接触板和可滑动的金属夹持座，其中竖向接触板用于与示波器探头的探针相接触，一方面可增大与探针的接触面积，另一方面可避免待测元件的测试脚容易被损坏的问题；其中的金属夹持座用于夹持示波器探头的环形接地部，因其可滑动则可适用于不同规格型号的示波器探头，适用性更广；其中的支撑座则用于支撑示波器探头的绝缘主体，保证探头的稳定。

附图说明

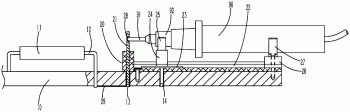

图1为本实用新型使用状态的结构示意图；

图2为本实用新型所述固定基座的侧视图。

具体实施方式

下面结合附图及实施例对本实用新型中的技术方案进一步说明。

如图1-图2所示，本实用新型提供了一种便于示波器测量的电路板结构，其包含电路板主体10、设置于电路板主体10上的待测元件11以及固定在电路板主体10上的固定基座20，其中：

所述固定基座20可通过螺栓或螺钉固定的方式安装在电路板主体10上，所述固定基座20上可拆卸地安装有与所述待测元件11的测试脚12电连接的竖向接触板21，以此增大与示波器探头90的探针91相接触的接触面积，还可避免探针91与待测元件11的测试脚12直接接触而导致测试脚12容易变形或损坏的问题；

所述固定基座20上表面还设有滑槽22，所述滑槽22底部可拆卸地安装有与所述待测元件11的接地脚电连接的横向接触板23，且所述横向接触板23沿滑槽22的长度方向延伸设置，所述滑槽22内可滑动地安装有与所述横向接触板23相接触的金属夹持座；所述金属夹持座用于夹持示波器探头90的环形接地部92，由于其为可滑动地，因而可适用于不同尺寸的示波器探头90；

所述固定基座20上还安装有位于横向接触板23的远离竖向接触板21一端的支撑座，所述支撑座可用于对示波器探头90的绝缘主体进行支撑，进而保证示波器探头90安装的稳定性。

具体地，所述电路板主体10上设有第一金属化通孔13和第二金属化通孔14，其中第一金属化通孔13与待测元件11的测试脚12通过电路板走线29电连接，所述第二金属化通孔14与电路板的接地端通过电路板走线电连接；所述固定基座20上设置有与第一金属化通孔13同轴且连通的第一安装孔，所述滑槽22底部设置有与第二金属化通孔14同轴且连通的第二安装孔；所述竖向接触板21通过与之固接的第一连接柱安装在第一安装孔内并与第一金属化通孔13电接触，所述横向接触板23通过与之固接的第二连接柱安装在第二安装孔内并与第二金属化通孔14电接触。通过设置两个金属化通孔，且竖向接触板21和横向接触板23分别通过连接柱插入金属化通孔并实现电接触，使得竖向接触板21和横向接触板23拆卸或安装均十分方便。

优选地，所述滑槽22的横截面为倒T字形，所述金属夹持座包含呈倒T字形的滑块24和固定在滑块24上的第一V形夹25，且滑块24和V形夹均为金属；所述支撑座包含固定在滑槽22的远离竖向接触板21一端的固定块26和固定在固定块26上的第二V形夹27，其中第一V形夹25和第二V形夹27均为弹性金属片弯曲形成具有弹性的V形结构,所述固定块26和第二V形夹27均可通过螺钉固定在滑槽22内。由于滑槽22和滑块24均为倒T字形，则可避免金属夹持座在滑动时脱离滑槽22；通过将支撑座固定在滑槽22的末端，可避免滑块24因滑动过长距离而脱出滑槽22。

优选地，所述竖向接触板21上设置有限位孔28且所述限位孔28为圆锥形、圆台形或半球形，所述限位孔28可实现对示波器探头90的探针91进行限位，一方面增加其接触面，另一方面可适应于探针91从不同角度的插入。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
