专利摘要

本发明公开了一种充气式变压器局放试验用均压帽，包括：与管套的头部电连接并形成管套头部电场的橡胶气囊；以及用于支撑橡胶气囊、并与橡胶气囊形成电连接，且与套管的油枕固定连接的橡胶气囊支撑结构。本发明结构简单、重量轻、材质软，方便运输和存放，且在大风等恶劣天气环境下有效保护变压器套管。

权利要求

1.一种充气式变压器局放试验用均压帽，其特征在于，包括：与管套的头部电连接并形成管套头部电场的橡胶气囊；以及用于支撑橡胶气囊、并与橡胶气囊形成电连接，且与套管的油枕固定连接的橡胶气囊支撑结构。

2.根据权利要求1所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊为一半球面结构，且所述的半球面结构的边缘向内形成圆环状结构。

3.根据权利要求1或2所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊的材质为导电橡胶，且所述的橡胶气囊的表面还涂覆有银粉漆。

4.根据权利要求1或2所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊的壁厚为2mm。

5.根据权利要求1或2所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊的两壁之间还设置有多根限位拉线。

6.根据权利要求1或2所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊的内壁上还设置有充放气口。

7.根据权利要求1所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的橡胶气囊支撑结构包括轮辐式支撑撑条、支撑管和套管支撑帽，所述的支撑管的内部设置有长螺杆，所述的长螺杆的两端分别与轮辐式支撑撑条和套管支撑帽通过螺帽锁定后固定连接，所述的轮辐式支撑撑条设置在橡胶气囊的下部，而所述的套管支撑帽则和橡胶气囊之间通过多根金属拉线连接，且所述的套管支撑帽上还设置有铜绞线，所述的铜绞线与套管的接线端子电连接。

8.根据权利要求7所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的轮辐式支撑撑条的材质为金属，而所述的支撑管的材质则为铝。

9.根据权利要求7所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的套管支撑帽为一倒扣的圆桶，其中，所述的支撑管中的长螺杆通过螺帽锁定在所述的圆桶的底部，而所述的铜绞线则设置在圆桶的侧壁上。

10.根据权利要求7所述的所述的一种充气式变压器局放试验用均压帽，其特征在于，所述的套管支撑帽的侧壁上对称设置有四根固定螺栓，所述的套管支撑帽通过四根固定螺栓与套管油枕固定连接，且四个固定螺栓在套管支撑帽内壁的一端设置有橡胶垫。

说明书

技术领域

本发明涉及电力变压器局放试验中所用的均压帽，尤其涉及一种充气式变压器局放试验用均压帽，用于均匀电场，属于高压输变电技术领域。

背景技术

局放试验是电力变压器交接试验中考核最严厉的一项，通过局部放电试验可以对特高压变压器的生产制造及现场安装情况进行考核。试验中所施加电压较高，需要将套管接线端装设均压帽或均压环来均匀端部电场，防止试验过程中的电晕干扰。均压帽或均压环通常采用铝材质制作，根据电压等级确定其尺寸，电压等级越高，其尺寸越大，相对应的重量越重，安装、拆卸及运输均存在很多不便。

发明内容

本发明提供一种能够有效降低重量，使用后可以放气缩小运输存储空间，并且，在大风等恶劣天气环境下有效保护变压器套管的充气式变压器局放试验用均压帽。

为解决现有技术的不足，本发明所采用的技术方案为：

一种充气式变压器局放试验用均压帽，包括：与管套的头部电连接并形成管套头部电场的橡胶气囊；以及用于支撑橡胶气囊、并与橡胶气囊形成电连接，且与套管的油枕固定连接的橡胶气囊支撑结构。其中，所述的橡胶气囊为一半球面结构，且所述的半球面结构的边缘向内形成圆环状结构；所述的橡胶气囊的材质为导电橡胶，壁厚为2mm，橡胶气囊的表面还涂覆有银粉漆。在橡胶气囊的两壁之间还设置有多根限位拉线；橡胶气囊的内壁上还设置有充放气口。

进一步，所述的橡胶气囊支撑结构包括轮辐式支撑撑条、支撑管和套管支撑帽，所述的支撑管的内部设置有长螺杆，所述的长螺杆的两端分别与轮辐式支撑撑条和套管支撑帽通过螺帽锁定后固定连接，所述的轮辐式支撑撑条设置在橡胶气囊的下部，而所述的套管支撑帽则和橡胶气囊之间通过多根金属拉线连接，且所述的套管支撑帽上还设置有铜绞线，所述的铜绞线与套管的接线端子电连接。其中，所述的轮辐式支撑撑条的材质为金属，而所述的支撑管的材质则为铝。

进一步，所述的套管支撑帽为一倒扣的圆桶，其中，所述的支撑管中的长螺杆通过螺帽锁定在所述的圆桶的底部，而所述的铜绞线则设置在圆桶的侧壁上。在所述的套管支撑帽的侧壁上对称设置有四根固定螺栓，所述的套管支撑帽通过四根固定螺栓与套管油枕固定连接，且四个固定螺栓在套管支撑帽内壁的一端设置有橡胶垫。

本发明的有益效果在于：

1）实现均压帽重量的大幅减轻；

2）实现均压帽运输和存放体积大幅减小；

3）实现均压帽在大风等恶劣天气情况下有效保护变压器套管。

附图说明：

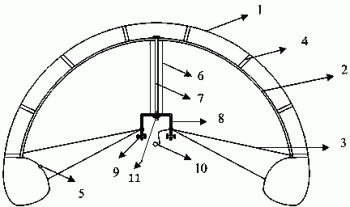

图1为本发明一实施例的侧面剖视图；

图2为本发明一实施例的仰视图；

图中主要附图标记含义如下：

1、橡胶气囊   2、轮辐式支撑撑条   3、金属拉线4、限位拉线

5、充放气口  6、支撑管  7、长螺杆  8、套管支撑帽  9、固定螺栓

10、铜绞线  11、螺帽

具体实施方式：

下面结合附图对本发明做具体的介绍。

图1为本发明侧面剖视图；图2为本发明仰视图；

如图1、图2所示：一种充气式变压器局放试验用均压帽，包括：与管套的头部电连接并形成管套头部电场的橡胶气囊1；以及用于支撑橡胶气囊1、并与橡胶气囊1形成电连接，且与套管的油枕固定连接的橡胶气囊支撑结构。其中，所述的橡胶气囊1为一半球面结构，且所述的半球面结构的边缘向内形成圆环状结构；所述的橡胶气囊1的材质为导电橡胶，壁厚为2mm，橡胶气囊1的表面还涂覆有银粉漆，用于均匀试验中套管头部产生的电场，防止试验过程中产生电晕现象。在橡胶气囊1的两壁之间还设置有多根限位拉线4，以保证橡胶气囊1充气后能够保持形状；橡胶气囊1的内壁上还设置有充放气口5，使用完毕，可以将橡胶气囊1放气，进行折叠收装，减小存放体积，方便运输。

在本实施方式中，所述的橡胶气囊支撑结构包括八根轮辐式支撑撑条2、支撑管6和套管支撑帽8，所述的支撑管6的内部设置有长螺杆7，所述的长螺杆7的两端分别与轮辐式支撑撑条2和套管支撑帽8通过螺帽11锁定后固定连接，所述的轮辐式支撑撑条2设置在橡胶气囊1的下部，其通过长螺杆7的压紧力可以保持轮辐状，而所述的套管支撑帽8则和橡胶气囊1之间则通过在辐向设置金属拉线3连接，金属拉线3用以固定套管支撑帽8位置，以及保证套管支撑帽8和橡胶气囊1之间的电连接，本实施例采用的是十六根金属拉线；且所述的套管支撑帽8上还设置有铜绞线10，所述的铜绞线10与套管的接线端子电连接。其中，所述的轮辐式支撑撑条2的材质为金属，且具有一定的硬度，而所述的支撑管6的材质则为铝。

此外，所述的套管支撑帽8为一倒扣的圆桶，其中，所述的支撑管6中的长螺杆7通过螺帽11锁定在所述的圆桶的底部，而所述的铜绞线10则设置在圆桶的侧壁上。在所述的套管支撑帽8的侧壁上对称设置有四根固定螺栓9，所述的套管支撑帽8通过四根固定螺栓9与套管油枕固定连接，且四个固定螺栓9在套管支撑帽8内壁的一端设置有橡胶垫，用以保护套管油枕。

本发明采用橡胶气囊充气式结构，大幅减轻均压帽的重量，同时，运输和存放体积大幅减小，在大风等恶劣天气情况下有效保护变压器套管。

本发明按照上述实施例进行了说明应当理解，上述实施例不以任何形式限定本发明，凡采用等同替换或等效变换方式所获得的技术方案，均落在本发明的保护范围之内。
