专利摘要

一种厨房用自动切菜机，本申请支撑板四个角各有一个支脚，支撑板前端有成对设置的刀具支架且底部通过紧定螺栓，控制器固定一侧的刀具支架上，刀具支架顶部有连接架，连接架底部有一对伸缩气缸，伸缩气缸的伸缩杆的端部有刀具安装架，刀片成排安装在刀具安装架的刀槽内，支撑板后端上有气缸底座，伸缩气缸的主体通过定位件固定在气缸底座前侧，推菜挡板固定在伸缩气缸的伸缩杆的端部，支撑板上有一对限位卡槽，推菜挡板在支撑板上由气缸结构推动沿限位卡槽来回运动。本申请菜放入机器，由推板将菜向前推动，当菜刀识别到菜以后，开始切菜，然后切完的菜由传送带送出，操作极为方便，并且地形适应性强适合于多种场合使用。

权利要求

1.一种厨房用自动切菜机，包括支撑板、刀具支架（1）、连接架（2）、伸缩气缸（3）、刀片（4）、刀具安装架（5）、控制器（6）、推菜挡板（8）、气缸结构（9）和气缸底座（11），所述支撑板四个角各有一个支脚，其特征在于：所述支撑板前端有成对设置的刀具支架（1）且底部通过紧定螺栓（18），所述控制器（6）固定一侧的刀具支架（1）上，所述刀具支架（1）顶部有连接架（2），所述连接架（2）底部有一对伸缩气缸（3），所述伸缩气缸（3）的伸缩杆的端部有刀具安装架（5），所述刀片（4）成排安装在刀具安装架（5）的刀槽内，所述支撑板后端上有气缸底座（11），所述伸缩气缸（3）的主体通过定位件（10）固定在气缸底座（11）前侧，所述推菜挡板（8）固定在伸缩气缸（3）的伸缩杆的端部，所述支撑板上有一对限位卡槽（12），所述推菜挡板（8）在支撑板上由气缸结构（9）推动沿限位卡槽（12）来回运动。

2.根据权利要求1所述的一种厨房用自动切菜机，其特征在于：所述支撑板中部一侧上方设置有喷水装置（7）设置，所述喷水装置（7）的喷头部分弯曲朝下。

3.根据权利要求1所述的一种厨房用自动切菜机，其特征在于：所述支撑板前端有斜设的排料导向板（13）。

4.根据权利要求3所述的一种厨房用自动切菜机，其特征在于：所述排料导向板（13）一端通过转轴安装在支撑板前端底部的固定架（14）内。

5.根据权利要求1所述的一种厨房用自动切菜机，其特征在于：所述支撑板前端上有一排条形槽（17），每个条形槽（17）对应一个刀片（4）。

6.根据权利要求1所述的一种厨房用自动切菜机，其特征在于：所述支脚为通过紧固件固定的可伸缩杆（16）。

7.根据权利要求1所述的一种厨房用自动切菜机，其特征在于：所述支脚底部有滚轮架，对应滚轮架内有通过旋转轴安装的轮子（15）。

说明书

技术领域

本实用新型涉及厨房辅助工具领域，特别是涉及一种厨房用自动切菜机。

背景技术

对于一些大家庭以及餐厅如果做菜，需要对大量的蔬菜肉类进行切菜处理，传统的处理方式效率极为低下，而且操作者容易产生疲劳，因此对于一些大批量蔬菜肉类处理的场合，就需要设计相应的切菜机来提高整体切菜效率。

实用新型内容

为了解决上述存在的问题，本实用新型提供一种厨房用自动切菜机，菜放入机器，由推板将菜向前推动，当菜刀识别到菜以后，开始切菜，然后切完的菜由传送带送出，操作极为方便，并且地形适应性强适合于多种场合使用，为达此目的，本实用新型提供一种厨房用自动切菜机，包括支撑板、刀具支架、连接架、伸缩气缸、刀片、刀具安装架、控制器、推菜挡板、气缸结构和气缸底座，所述支撑板四个角各有一个支脚，所述支撑板前端有成对设置的刀具支架且底部通过紧定螺栓，所述控制器固定一侧的刀具支架上，所述刀具支架顶部有连接架，所述连接架底部有一对伸缩气缸，所述伸缩气缸的伸缩杆的端部有刀具安装架，所述刀片成排安装在刀具安装架的刀槽内，所述支撑板后端上有气缸底座，所述伸缩气缸的主体通过定位件固定在气缸底座前侧，所述推菜挡板固定在伸缩气缸的伸缩杆的端部，所述支撑板上有一对限位卡槽，所述推菜挡板在支撑板上由气缸结构推动沿限位卡槽来回运动。

本实用新型的进一步改进，所述喷水装置设置在支撑板中部一侧上方，所述喷水装置的喷头部分弯曲朝下，设置喷水装置可以用于菜的清洗。

本实用新型的进一步改进，所述支撑板前端有斜设的排料导向板，所述排料导向板一端通过转轴安装在支撑板前端底部的固定架内，排料导向板便于将菜移走，可折叠则便于影藏。

本实用新型的进一步改进，所述支撑板前端上有一排条形槽，每个条形槽对应一个刀片，设置条形槽则便于菜的切断。

本实用新型的进一步改进，所述支脚为通过紧固件固定的可伸缩杆，支脚采用可伸缩杆可以调节高度。

本实用新型的进一步改进，所述支脚底部有滚轮架，所述轮子通过旋转轴安装在对应滚轮架内，通过轮子可以方便移动。

本实用新型提供一种厨房用自动切菜机，工作时候将需要处理的菜放入挡板中，通过气缸结构将菜向前推动，在经过喷水装置时，喷出水将菜清洗一遍。这时通过控制器来调整整个切菜装置的空间位置和菜刀切菜的速率，若对切出的菜有形状要求，可通过向刀具安装口中安装不同类型的刀片来实现；当然，如果想切丁，亦可以同时安装多把刀片一起工作，很方便。在切菜的过程中，根据不同的做菜环境，可将可收缩板进行收放，来调整到需要的做菜环境，当然，可直接将其通入到锅中直接将切好的菜传送到锅中进行烹煮。整个装置最大的优点就在于不会被限制于环境因素，通过调整可伸缩杆可以将整个工作台面进行升降，当然，底部轮子也极大的提高的整个工作装置的地形适应能力，大大提高整体工作效率。

附图说明

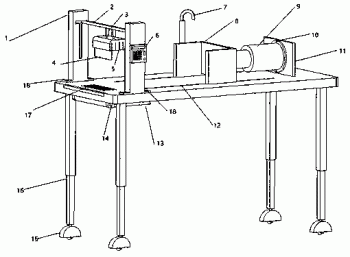

图1 本实用新型示意图；

图示说明：

1.刀具支架；2.连接架； 3. 伸缩气缸；4.刀片；5. 刀具安装架；6.控制器；7.喷水装置；8. 推菜挡板；9.气缸结构；10.定位件；11.气缸底座；12.限位卡槽；13. 排料导向板；14.固定架；15.轮子；16.可伸缩杆；17.条形槽；18.紧定螺栓。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

本实用新型提供一种厨房用自动切菜机，菜放入机器，由推板将菜向前推动，当菜刀识别到菜以后，开始切菜，然后切完的菜由传送带送出，操作极为方便，并且地形适应性强适合于多种场合使用。

作为本实用新型一种实施例，本实用新型提供一种厨房用自动切菜机，包括支撑板、刀具支架1、连接架2、伸缩气缸3、刀片4、刀具安装架5、控制器6、推菜挡板8、气缸结构9和气缸底座11，所述支撑板四个角各有一个支脚，所述支撑板前端有成对设置的刀具支架1且底部通过紧定螺栓18，所述控制器6固定一侧的刀具支架1上，所述刀具支架1顶部有连接架2，所述连接架2底部有一对伸缩气缸3，所述伸缩气缸3的伸缩杆的端部有刀具安装架5，所述刀片4成排安装在刀具安装架5的刀槽内，所述支撑板后端上有气缸底座11，所述伸缩气缸3的主体通过定位件10固定在气缸底座11前侧，所述推菜挡板8固定在伸缩气缸3的伸缩杆的端部，所述支撑板上有一对限位卡槽12，所述推菜挡板8在支撑板上由气缸结构9推动沿限位卡槽12来回运动。

作为本实用新型一种具体实施例，本实用新型提供如图1所示的一种厨房用自动切菜机，包括支撑板、刀具支架1、连接架2、伸缩气缸3、刀片4、刀具安装架5、控制器6、推菜挡板8、气缸结构9和气缸底座11，所述支撑板四个角各有一个支脚，所述支脚为通过紧固件固定的可伸缩杆6，支脚采用可伸缩杆可以调节高度，所述支脚底部有滚轮架，所述轮子15通过旋转轴安装在对应滚轮架内，通过轮子可以方便移动，所述支撑板前端有成对设置的刀具支架1且底部通过紧定螺栓18，所述支撑板前端有斜设的排料导向板13，所述排料导向板13一端通过转轴安装在支撑板前端底部的固定架14内，排料导向板便于将菜移走，可折叠则便于影藏，所述控制器6固定一侧的刀具支架1上，所述刀具支架1顶部有连接架2，所述连接架2底部有一对伸缩气缸3，所述伸缩气缸3的伸缩杆的端部有刀具安装架5，所述刀片4成排安装在刀具安装架5的刀槽内，所述支撑板前端上有一排条形槽17，每个条形槽17对应一个刀片4，设置条形槽则便于菜的切断，所述支撑板后端上有气缸底座11，所述伸缩气缸3的主体通过定位件10固定在气缸底座11前侧，所述推菜挡板8固定在伸缩气缸3的伸缩杆的端部，所述支撑板上有一对限位卡槽12，所述推菜挡板8在支撑板上由气缸结构9推动沿限位卡槽12来回运动，所述喷水装置7设置在支撑板中部一侧上方，所述喷水装置7的喷头部分弯曲朝下，设置喷水装置可以用于菜的清洗。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作任何其他形式的限制，而依据本实用新型的技术实质所作的任何修改或等同变化，仍属于本实用新型所要求保护的范围。
