专利摘要

本实用新型涉及一种清洁型热回收焦炉三心圆拱形炉顶结构，其特征在于：在炭化室的炉顶区采用硅砖砌筑的三心圆拱形结构炉顶曲线，三心圆拱形结构炉顶曲线由三个不同圆心及圆弧半径的R1、R2及R3的圆弧组成。本实用新型清洁型热回收焦炉三心圆拱形炉顶结构，具有设计合理、结构简单紧凑、密封效果好等特点。可使原回收焦炉的弦高降低40%，解决了单圆心拱形结构弦高比较大，烘炉膨胀后顶部容易开裂，密封效果差，且对主墙推力较大，造成环境污染和企业经济效益下降等问题。

权利要求

1.一种清洁型热回收焦炉三心圆拱形炉顶结构，其特征在于：在炭化室（1）的炉顶区（2）采用硅砖砌筑的三心圆拱形结构炉顶曲线（3），三心圆拱形结构炉顶曲线（3）由三个不同圆心及圆弧半径的R1、R2及R3的圆弧组成。

说明书

技术领域

本实用新型属于一种冶金行业清洁型热回收焦炉炉顶结构，涉及一种清洁型热回收焦炉三心圆拱形炉顶结构。

背景技术

目前，国内冶金行业在现有技术中传统的热回收焦炉的的炭化室炉顶结构采用耐火砖砌筑的单圆心拱形结构，这种拱形结构存在：弦高比较大，烘炉膨胀后顶部容易开裂，密封效果差，且对主墙推力较大等问题。

发明内容

本实用新型克服了上述存在的缺陷，目的是为解决单圆心拱形结构弦高比较大，烘炉膨胀后顶部容易开裂、密封效果差、且对主墙推力较大等问题，提供一种清洁型热回收焦炉三心圆拱形炉顶结构。

本实用新型清洁型热回收焦炉三心圆拱形炉顶结构内容简述：

本发明清洁型热回收焦炉三心圆拱形炉顶结构，其特征在于：在炭化室的炉顶区采用硅砖砌筑的三心圆拱形结构炉顶曲线，三心圆拱形结构炉顶曲线由三个不同圆心及圆弧半径的R1、R2及R3的圆弧组成。

本实用新型清洁型热回收焦炉三心圆拱形炉顶结构，具有设计合理、结构简单紧凑、密封效果好等特点。可使原回收焦炉的弦高降低40%，解决了单圆心拱形结构弦高比较大，烘炉膨胀后顶部容易开裂，密封效果差，且对主墙推力较大，造成环境污染和企业经济效益下降等问题。

附图说明

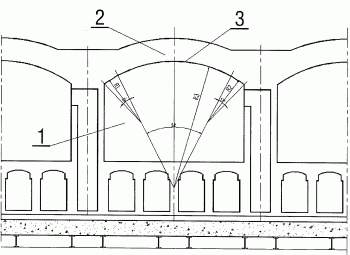

图1是清洁型热回收焦炉三心圆拱形炉顶结构示意图；

图中：1是炭化室、2是炉顶区、3是三心圆拱形结构炉顶曲线。

具体实施方式

本实用新型清洁型热回收焦炉三心圆拱形炉顶结构是这样实现的，下面结合附图做具体说明。

见图1，本实用新型清洁型热回收焦炉三心圆拱形炉顶结构，在炭化室1的炉顶区2采用硅砖砌筑的三心圆拱形结构炉顶曲线3，三心圆拱形结构炉顶曲线3由三个不同圆心及圆弧半径的R1、R2及R3的圆弧组成。这种三心圆拱形炉顶结构可使原回收焦炉的弦高降低40%，能够有效的防止由于线性膨胀导致的拱顶开裂，减少水平推力。既增强了炉体的强度和严密性，又增加了炉体的使用寿命。

本实用新型属于一种冶金行业清洁型热回收焦炉炉顶结构，具有设计合理、结构简单紧凑、密封效果好等特点。解决了单圆心拱形结构弦高比较大，烘炉膨胀后顶部容易开裂，密封效果差，且对主墙推力较大，造成环境污染和企业经济效益下降等问题。
