专利摘要

本实用新型提供一种便携式中文识字卡片。所述便携式中文识字卡片包括收纳盒；封盖机构；卡片；压紧机构；固定板，所述固定板设于所述收纳盒内，且所述固定板上的卡槽内卡合连接有所述卡片；限位机构，所述限位机构包括第一限位板和第二限位板，所述第一限位板连接于所述固定板，所述第二限位板设于所述第一限位板的底部并滑动连接于所述收纳盒中的滑槽内；吐卡孔；推出机构，所述推出机构包括第四弹簧、第二挡板及第二按钮，所述第二挡板连接于所述固定板，所述第二挡板的一侧连接有贯出所述收纳盒的所述第二按钮，所述第二挡板的另一侧连接于所述第四弹簧的一端；吸附机构；携带机构。本实用新型提供的便携式中文识字卡片取用方便，携带方便。

权利要求

1.一种便携式中文识字卡片，其特征在于，包括：

收纳盒；

封盖机构，所述封盖机构连接于所述收纳盒；

卡片，所述卡片放置于所述收纳盒中的容纳空腔中；

压紧机构，所述压紧机构设于所述收纳盒内的所述封盖机构和所述卡片之间的所述容纳空腔中；

固定板，所述固定板设于所述收纳盒内，且所述固定板上的卡槽内卡合连接有所述卡片；

限位机构，所述限位机构包括第一限位板和第二限位板，所述第一限位板连接于所述固定板，所述第二限位板设于所述第一限位板的底部并滑动连接于所述收纳盒中的滑槽内；

吐卡孔，所述吐卡孔设于所述收纳盒的侧壁上；

推出机构，所述推出机构包括第四弹簧、第二挡板及第二按钮，所述第二挡板连接于所述固定板，所述第二挡板的一侧连接有贯出所述收纳盒的所述第二按钮，所述第二挡板的另一侧连接于所述第四弹簧的一端，所述第四弹簧的另一端固定连接于所述收纳盒内；

吸附机构，所述吸附机构连接于所述卡片；

携带机构，所述携带机构设于所述收纳盒上。

2.根据权利要求1所述的便携式中文识字卡片，其特征在于，所述封盖机构包括转动柱、盖体、第一凸块、第一弹簧、第二凸块、第二弹簧、第一挡板及第一按钮，所述转动柱设于所述收纳盒的顶端，所述盖体的一端套接于所述转动柱上，所述盖体的另一端底部设有所述第一凸块，所述第一凸块的侧壁上滑动连接有所述第二凸块，且所述第一凸块与所述第二凸块之间设有所述第一弹簧，所述第二凸块接触连接于所述第一按钮的一端，所述第一按钮的另一端贯出所述收纳盒的侧壁，所述第一按钮上套接有所述第二弹簧和所述第一挡板，且所述第二弹簧的另一端连接于所述第一挡板，且所述第二弹簧的另一端连接于所述收纳盒内。

3.根据权利要求2所述的便携式中文识字卡片，其特征在于，所述第二凸块突出所述第一凸块的部分呈四分之一圆柱形结构，且所述第二凸块上靠近背离所述盖体的一面为弧面，且所述第二弹簧的最大压缩距离与所述第一凸块突出部分的半径相等。

4.根据权利要求2所述的便携式中文识字卡片，其特征在于，所述压紧机构包括压力板和第三弹簧，所述第三弹簧的一端连接于所述盖体，且所述第三弹簧的另一端连接于所述压力板的底面，且所述压力板的底面接触连接于所述卡片。

5.根据权利要求4所述的便携式中文识字卡片，其特征在于，所述卡片的底面积与所述收纳盒中的所述容纳空腔的截面积相等，且所述压力板的底面积小于所述收纳盒内的所述容纳空腔的截面积。

6.根据权利要求1所述的便携式中文识字卡片，其特征在于，所述固定板上的所述卡槽的深度小于所述卡片的厚度，且所述固定板和所述卡片的组合厚度与所述吐卡孔的高度相等，且所述吐卡孔的顶面与所述固定板内卡合连接的所述卡片的顶面处于同一水平面上，且所述固定板的宽度为所述卡片宽度的一半。

7.根据权利要求1所述的便携式中文识字卡片，其特征在于，所述第一限位板呈“凸”形结构，所述第一限位板和所述第二限位板之间组合呈“工”行结构，且所述滑槽的长度与所述第四弹簧的最大压缩距离相等。

8.根据权利要求1所述的便携式中文识字卡片，其特征在于，所述吸附机构包括第一磁石、第二磁石及吸盘，所述第一磁石设于所述卡片内，所述第二磁石的一侧磁性连接于所述第一磁石，所述第二磁石的另一侧设有所述吸盘。

9.根据权利要求1所述的便携式中文识字卡片，其特征在于，所述携带机构包括固定环和连接绳，所述固定环设于所述收纳盒的外侧壁上，所述连接绳穿接于所述固定环上。

说明书

技术领域

本实用新型涉及教学技术领域，尤其涉及一种便携式中文识字卡片。

背景技术

识字卡片是一种帮助幼小儿童记忆汉字的的工具，这些卡片往往在背面书写上汉字，正面画上相应的物体，比如一些植物、动物等东西，以便加深孩子的印象，帮助学习汉字。而现在有些卡片可以直接粘贴在实物上，孩子们通过寻找并粘贴在实物上，更能加深印象，提高学习能力。

然而传统卡片在携带过程中不方便，儿童往往不好抓不住大把的卡片，使卡片散落在房屋的各个角落处。而且往往卡片粘贴在实物上是采用粘性物质，这种防止回收不便，造成浪费。

因此，有必要提供一种新的便携式中文识字卡片解决上述技术问题。

实用新型内容

本实用新型解决的技术问题是提供一种携带方便、取用方便、不会造成乱丢乱扔现象、而且回收再利用也很方便的便携式中文识字卡片。

为解决上述技术问题，本实用新型提供的便携式中文识字卡片包括：收纳盒；封盖机构，所述封盖机构连接于所述收纳盒；卡片，所述卡片放置于所述收纳盒中的容纳空腔中；压紧机构，所述压紧机构设于所述收纳盒内的所述封盖机构和所述卡片之间的所述容纳空腔中；固定板，所述固定板设于所述收纳盒内，且所述固定板上的卡槽内卡合连接有所述卡片；限位机构，所述限位机构包括第一限位板和第二限位板，所述第一限位板连接于所述固定板，所述第二限位板设于所述第一限位板的底部并滑动连接于所述收纳盒中的滑槽内；吐卡孔，所述吐卡孔设于所述收纳盒的侧壁上；推出机构，所述推出机构包括第四弹簧、第二挡板及第二按钮，所述第二挡板连接于所述固定板，所述第二挡板的一侧连接有贯出所述收纳盒的所述第二按钮，所述第二挡板的另一侧连接于所述第四弹簧的一端，所述第四弹簧的另一端固定连接于所述收纳盒内；吸附机构，所述吸附机构连接于所述卡片；携带机构，所述携带机构设于所述收纳盒上。

优选的，所述封盖机构包括转动柱、盖体、第一凸块、第一弹簧、第二凸块、第二弹簧、第一挡板及第一按钮，所述转动柱设于所述收纳盒的顶端，所述盖体的一端套接于所述转动柱上，所述盖体的另一端底部设有所述第一凸块，所述第一凸块的侧壁上滑动连接有所述第二凸块，且所述第一凸块与所述第二凸块之间设有所述第一弹簧，所述第二凸块接触连接于所述第一按钮的一端，所述第一按钮的另一端贯出所述收纳盒的侧壁，所述第一按钮上套接有所述第二弹簧和所述第一挡板，且所述第二弹簧的另一端连接于所述第一挡板，且所述第二弹簧的另一端连接于所述收纳盒内。

优选的，所述第二凸块突出所述第一凸块的部分呈四分之一圆柱形结构，且所述第二凸块上靠近背离所述盖体的一面为弧面，且所述第二弹簧的最大压缩距离与所述第一凸块突出部分的半径相等。

优选的，所述压紧机构包括压力板和第三弹簧，所述第三弹簧的一端连接于所述盖体，且所述第三弹簧的另一端连接于所述压力板的底面，且所述压力板的底面接触连接于所述卡片。

优选的，所述卡片的底面积与所述收纳盒中的所述容纳空腔的截面积相等，且所述压力板的底面积小于所述收纳盒内的所述容纳空腔的截面积。

优选的，所述固定板上的所述卡槽的深度小于所述卡片的厚度，且所述固定板和所述卡片的组合厚度与所述吐卡孔的高度相等，，且所述吐卡孔的顶面与所述固定板内卡合连接的所述卡片的顶面处于同一水平面上，且所述固定板的宽度为所述卡片宽度的一半。

优选的，所述第一限位板呈“凸”形结构，所述第一限位板和所述第二限位板之间组合呈“工”行结构，且所述滑槽的长度与所述第四弹簧的最大压缩距离相等。

优选的，所述吸附机构包括第一磁石、第二磁石及吸盘，所述第一磁石设于所述卡片内，所述第二磁石的一侧磁性连接于所述第一磁石，所述得让磁石的另一侧设有所述吸盘。

优选的，所述携带机构包括固定环和连接绳，所述固定环设于所述收纳盒的外侧壁上，所述连接绳穿接于所述固定环上。

与相关技术相比较，本实用新型提供的便携式中文识字卡片具有如下有益效果：

本实用新型提供一种便携式中文识字卡片，所述收纳盒内设有所述固定板，所述收纳盒的侧壁上设有与所述固定板处于同一平面上的所述吐卡孔，所述收纳盒内的所述固定板和所述盖体之间的所述容纳空腔中设有卡片，最顶端的所述卡片与所述盖体之间设有所述压紧机构，最底端的所述卡片卡合连接于所述固定板上的所述卡槽内，所述固定板的一端连接有所述第一限位板和所述第二限位板，所述固定板的另一端连接有所述第二挡板、所述第四弹簧及所述第二按钮，实现了通过按压所述第二按钮，从而推动所述固定板，并带动最底端的所述卡片推出所述吐卡孔，即可将所述吐卡孔取出，取用方便，同时装置通过所述连接绳挂在颈子上，携带方便，不会造成所述卡片到处乱丢乱放的现象。而且所述卡片上设有所述第一磁石，能够磁性连接通过所述吸盘吸附在实物上的所述第二磁石，不会对所述卡片和实物造成伤害，便于回收再利用。

附图说明

图1为本实用新型提供的便携式中文识字卡片的一种较佳实施例的结构示意图；

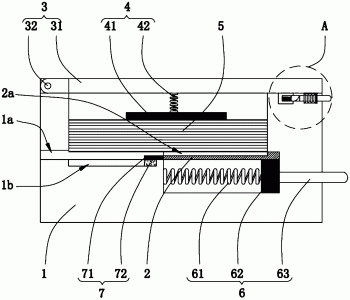

图2为图1所示的整体结构截面示意图；

图3为图1所示的卡片和吸附机构的连接机构示意图；

图4为图1所示的收纳盒和携带机构的连接机构示意图；

图5为图2所示的A部放大示意图。

图中标号：1、收纳盒，1a、吐卡孔，1b、滑槽，1c、容纳空腔，2、固定板，2a、卡槽，3、封盖机构，31、转动柱，32、盖体，33、第一凸块，34、第一弹簧，35、第二凸块，36、第二弹簧，37、第一挡板，38、第一按钮，4、压紧机构，41、压力板，42、第三弹簧，5、卡片，6、推出机构，61、第四弹簧，62、第二挡板，63、第二按钮，7、限位机构，71、第一限位板，72、第二限位板，8、吸附机构，81、第一磁石，82、第二磁石，83、吸盘，9、携带机构，91、固定环，92、连接绳。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2、图3、图4和图5，其中，图1为本实用新型提供的便携式中文识字卡片的一种较佳实施例的结构示意图；图2为图1所示的整体结构截面示意图；图3为图1所示的卡片和吸附机构的连接机构示意图；图4为图1所示的收纳盒和携带机构的连接机构示意图；图5为图2所示的A部放大示意图。便携式中文识字卡片，包括：收纳盒1；封盖机构3，所述封盖机构3连接于所述收纳盒1；卡片5，所述卡片5放置于所述收纳盒1中的容纳空腔1c中；压紧机构4，所述压紧机构4设于所述收纳盒1内的所述封盖机构3和所述卡片5之间的所述容纳空腔1c中；固定板2，所述固定板2设于所述收纳盒1内，且所述固定板2上的卡槽2a内卡合连接有所述卡片5；限位机构7，所述限位机构7包括第一限位板71和第二限位板72，所述第一限位板71连接于所述固定板2，所述第二限位板72设于所述第一限位板71的底部并滑动连接于所述收纳盒1中的滑槽1b内；吐卡孔1a，所述吐卡孔1a设于所述收纳盒1的侧壁上；推出机构6，所述推出机构6包括第四弹簧61、第二挡板62及第二按钮63，所述第二挡板62连接于所述固定板2，所述第二挡板62的一侧连接有贯出所述收纳盒1的所述第二按钮63，所述第二挡板62的另一侧连接于所述第四弹簧61的一端，所述第四弹簧61的另一端固定连接于所述收纳盒1内；吸附机构8，所述吸附机构8连接于所述卡片5；携带机构9，所述携带机构9设于所述收纳盒1上。

为了实现将整个所述收纳盒1关闭，防止所述卡片5漏出，所述封盖机构3包括转动柱31、盖体32、第一凸块33、第一弹簧34、第二凸块35、第二弹簧36、第一挡板37及第一按钮38，所述转动柱31设于所述收纳盒1的顶端，所述盖体32的一端套接于所述转动柱31上，所述盖体32的另一端底部设有所述第一凸块33，所述第一凸块33的侧壁上滑动连接有所述第二凸块35，且所述第一凸块33与所述第二凸块35之间设有所述第一弹簧34，所述第二凸块35接触连接于所述第一按钮38的一端，所述第一按钮38的另一端贯出所述收纳盒1的侧壁，所述第一按钮38上套接有所述第二弹簧36和所述第一挡板37，且所述第二弹簧36的另一端连接于所述第一挡板37，且所述第二弹簧36的另一端连接于所述收纳盒1内。

为了实现将在盖上所述盖体32的时候，挤压所述第二凸块35时，能够使所述第二凸块35完全收缩进所述第一凸块33的侧壁凹槽内，所述第二凸块35突出所述第一凸块33的部分呈四分之一圆柱形结构，且所述第二凸块35上靠近背离所述盖体32的一面为弧面，为了实现按压所述第一按钮38，能能够有效使所述第二凸块35收缩并脱离出所述收纳盒1内；且所述第二弹簧36的最大压缩距离与所述第一凸块33突出部分的半径相等。

为了实现将多层所述卡片5之间压紧，使最底端的所述卡片5能够完全卡合连接于所述固定板2上的所述卡槽2a内，所述压紧机构4包括压力板41和第三弹簧42，所述第三弹簧42的一端连接于所述盖体32，且所述第三弹簧42的另一端连接于所述压力板41的底面，且所述压力板41的底面接触连接于所述卡片5。

为了防止所述卡片5与所述固定板2内的所述卡槽2a之间发生偏移，不嗯能卡合，造成卡壳现象，所述卡片5的底面积与所述收纳盒1中的所述容纳空腔1c的截面积相等，且所述压力板41的底面积小于所述收纳盒1内的所述容纳空腔1c的截面积。

为了实现推动所述固定板2，能够将最底端的所述卡片5推出所述吐卡孔1a，所述固定板2上的所述卡槽2a的深度小于所述卡片5的厚度，且所述固定板2和所述卡片5的组合厚度与所述吐卡孔1a的高度相等，，且所述吐卡孔1a的顶面与所述固定板2内卡合连接的所述卡片5的顶面处于同一水平面上，且所述固定板2的宽度为所述卡片5宽度的一半。

为了有效的起到限位作用，使所述固定板2在滑行时能够有效的保持平衡，滑动更加平稳，所述第一限位板71呈“凸”形结构，所述第一限位板71和所述第二限位板72之间组合呈“工”行结构，且所述滑槽1b的长度与所述第四弹簧61的最大压缩距离相等。

为了实现所述卡片5与实物之间的有效连接，同时方便回收再利用，所述吸附机构8包括第一磁石81、第二磁石82及吸盘83，所述第一磁石81设于所述卡片5内，所述第二磁石82的一侧磁性连接于所述第一磁石81，所述得让磁石的另一侧设有所述吸盘83。

为了更加方便携带，所述携带机构9包括固定环91和连接绳92，所述固定环91设于所述收纳盒1的外侧壁上，所述连接绳92穿接于所述固定环91上。

本实用新型提供的便携式中文识字卡片的使用原理为：首先，按压所述第一按钮38，使所述第二凸块35收缩进所述第一凸块33内，打开所述盖体32，将多个所述卡片5逐层放置于所述收纳盒1内的所述固定板2与所述盖体32之间的所述容纳空腔1c中，盖上所述盖体32，使所述第一凸块33和所述第二凸块35与所述收纳盒1之间密切卡合连接，利用所述第三弹簧42和所述压力板41将所述卡片5与所述固定板2压紧。在使用过程中，将所述第二磁石82利用所述吸盘83吸附在实物上，在对应的所述卡片5的一面写上实物的名字，在卡片5的另一侧写上该实物所特有的特征，利用上述方法将所述卡片5防止在所述收纳盒1中，将所述收纳盒1利用所述固定环91和所述连接绳92挂在孩子的颈子上。然后，孩子通过推动所述第二按钮63，利用所述第二挡板62推动所述固定板2，从而将卡合连接于所述固定板2内的最底端的一张所述卡片5推出所述收纳盒1的侧壁上的所述吐卡孔1a，然后利用整个装置设置的弹簧复位。孩子拿着所述卡片5，根据提示信息，将所述卡片5连接到相应实物上的所述第二磁石82上。然后重复上述操作即可，能够有效提高孩子的学习效率。一端时间之后，取回所述卡片5，写上其他的名字，进行回收再利用。

与相关技术相比较，本实用新型提供的便携式中文识字卡片具有如下有益效果：

本实用新型提供一种便携式中文识字卡片，本实用新型提供一种便携式中文识字卡片，所述收纳盒1内设有所述固定板2，所述收纳盒1的侧壁上设有与所述固定板2处于同一平面上的所述吐卡孔1a，所述收纳盒1内的所述固定板2和所述盖体32之间的所述容纳空腔1c中设有卡片5，最顶端的所述卡片5与所述盖体32之间设有所述压紧机构4，最底端的所述卡片5卡合连接于所述固定板2上的所述卡槽2a内，所述固定板2的一端连接有所述第一限位板71和所述第二限位板72，所述固定板2的另一端连接有所述第二挡板62、所述第四弹簧61及所述第二按钮63，实现了通过按压所述第二按钮63，从而推动所述固定板2，并带动最底端的所述卡片5推出所述吐卡孔1a，即可将所述吐卡孔1a取出，取用方便，同时装置通过所述连接绳92挂在颈子上，携带方便，不会造成所述卡片5到处乱丢乱放的现象。而且所述卡片5上设有所述第一磁石81，能够磁性连接通过所述吸盘83吸附在实物上的所述第二磁石82，不会对所述卡片5和实物造成伤害，便于回收再利用。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
