专利摘要

本实用新型公开了一种播音主持用的麦克风固定装置，涉及播音主持技术领域，包括底座，所述底座的两侧通过合页转动安装有支撑板，且底座的上端固定安装有调节杆，所述调节杆的顶端固定安装有U形支架，且调节杆的一侧安装有提示组件，所述U形支架的内侧上方位置处设置有固定夹，且U形支架与固定夹的连接处安装有活动轴。本实用新型结构科学合理，操作便利，成本较低，携带方便，实用性较强，适宜广泛推广，通过设置的调节杆，能够实现固定装置的高度调整，克服传统麦克风固定装置高度固定的缺陷，使其适用于不同身高的使用人群，通过设置的提示组件，能够进行播音文字的提示工作，提高其实用性。

权利要求

1.一种播音主持用的麦克风固定装置，包括底座(1)，其特征在于，所述底座(1)的两侧通过合页转动安装有支撑板(2)，且底座(1)的上端固定安装有调节杆(3)，所述调节杆(3)的顶端固定安装有U形支架(4)，且调节杆(3)的一侧安装有提示组件(7)，所述U形支架(4)的内侧上方位置处设置有固定夹(5)，且U形支架(4)与固定夹(5)的连接处安装有活动轴(6)；

所述提示组件(7)包括提示板(71)，所述提示板(71)的底端固定安装有转动杆(72)，所述转动杆(72)的下端一侧位置处设置有第一固定块(73)，且转动杆(72)与第一固定块(73)转动连接，所述第一固定块(73)的一侧设置有第二固定块(74)，且第一固定块(73)的顶部开设有第二条形槽(77)，所述第二固定块(74)与第一固定块(73)的连接处开设有固定槽(75)，且第二固定块(74)的顶部开设有第一条形槽(76)，所述第一条形槽(76)的内部贯穿第二条形槽(77)设置有卡块(78)。

2.根据权利要求1所述的一种播音主持用的麦克风固定装置，其特征在于，所述U形支架(4)与底座(1)通过调节杆(3)固定连接，所述固定夹(5)与U形支架(4)通过活动轴(6)转动连接。

3.根据权利要求1所述的一种播音主持用的麦克风固定装置，其特征在于，所述提示组件(7)与调节杆(3)通过第二固定块(74)固定连接，所述提示板(71)与第一固定块(73)通过转动杆(72)转动连接，所述第一固定块(73)与第二固定块(74)通过卡块(78)卡合连接。

4.根据权利要求1所述的一种播音主持用的麦克风固定装置，其特征在于，所述调节杆(3)的下端设置有固定杆(31)，且调节杆(3)的上端安装有升降杆(32)，所述固定杆(31)的内侧壁开设有第一滑槽(33)，且固定杆(31)与升降杆(32)的连接处安装有第一滑块(34)，所述固定杆(31)的一侧开设有限位孔(35)，所述第一滑块(34)的一侧内部位置处设置有第二滑块(36)，且第一滑块(34)与第二滑块(36)的连接处开设有第二滑槽(37)，所述第二滑块(36)的一端贯穿限位孔(35)设置有限位杆(38)，所述限位杆(38)的外侧位于第一滑块(34)的内部位置处设置有弹簧(39)。

5.根据权利要求4所述的一种播音主持用的麦克风固定装置，其特征在于，所述升降杆(32)与固定杆(31)通过第一滑块(34)和第一滑槽(33)滑动连接。

6.根据权利要求4所述的一种播音主持用的麦克风固定装置，其特征在于，所述限位杆(38)与第一滑块(34)通过第二滑块(36)和第二滑槽(37)滑动连接。

7.根据权利要求4所述的一种播音主持用的麦克风固定装置，其特征在于，所述限位孔(35)设置的数量不少于五个。

说明书

技术领域

本实用新型涉及播音主持技术领域，具体是一种播音主持用的麦克风固定装置。

背景技术

麦克风是将声音信号转换为电信号的能量转换器件，播音主持的麦克风，在使用过程中，需要对其进行固定支撑。

但是，目前市场上的播音主持用麦克风固定装置不仅结构复杂，而且功能单一，其体积较大，携带不便，同时现有固定装置高度固定，不能根据实际使用需求进行调整，且现有固定装置不具有提词功能，不能实现播音主持的提示工作，实用性较差。因此，本领域技术人员提供了一种播音主持用的麦克风固定装置，以解决上述背景技术中提出的问题。

发明内容

本实用新型的目的在于提供一种播音主持用的麦克风固定装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种播音主持用的麦克风固定装置，包括底座，所述底座的两侧通过合页转动安装有支撑板，且底座的上端固定安装有调节杆，所述调节杆的顶端固定安装有U形支架，且调节杆的一侧安装有提示组件，所述U形支架的内侧上方位置处设置有固定夹，且U形支架与固定夹的连接处安装有活动轴，所述提示组件包括提示板，所述提示板的底端固定安装有转动杆，所述转动杆的下端一侧位置处设置有第一固定块，且转动杆与第一固定块转动连接，所述第一固定块的一侧设置有第二固定块，且第一固定块的顶部开设有第二条形槽，所述第二固定块与第一固定块的连接处开设有固定槽，且第二固定块的顶部开设有第一条形槽，所述第一条形槽的内部贯穿第二条形槽设置有卡块。

作为本实用新型进一步的方案：所述U形支架与底座通过调节杆固定连接，所述固定夹与U形支架通过活动轴转动连接。

作为本实用新型再进一步的方案：所述提示组件与调节杆通过第二固定块固定连接，所述提示板与第一固定块通过转动杆转动连接，所述第一固定块与第二固定块通过卡块卡合连接。

作为本实用新型再进一步的方案：所述调节杆的下端设置有固定杆，且调节杆的上端安装有升降杆，所述固定杆的内侧壁开设有第一滑槽，且固定杆与升降杆的连接处安装有第一滑块，所述固定杆的一侧开设有限位孔，所述第一滑块的一侧内部位置处设置有第二滑块，且第一滑块与第二滑块的连接处开设有第二滑槽，所述第二滑块的一端贯穿限位孔设置有限位杆，所述限位杆的外侧位于第一滑块的内部位置处设置有弹簧。

作为本实用新型再进一步的方案：所述升降杆与固定杆通过第一滑块和第一滑槽滑动连接。

作为本实用新型再进一步的方案：所述限位杆与第一滑块通过第二滑块和第二滑槽滑动连接。

作为本实用新型再进一步的方案：所述限位孔设置的数量不少于五个。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置的调节杆，能够实现固定装置的高度调整，克服传统麦克风固定装置高度固定，使用不便的缺陷，使其适用于不同身高的使用人群，当需要调整麦克风的高度时，通过向限位杆施加压力使其进入第一滑块内，然后向下或向上滑动升降杆进行高低调整，当限位杆到达限位孔时，通过弹簧的弹性作用带动限位杆插入限位孔内，实现升降杆的固定，达到高度调节的目的。

2、本实用新型通过设置的提示组件，能够进行播音文字的提示工作，提高其实用性，同时，提示板能够转动，实现其位置调节，便于使用者查看，且本设计可实现提示组件的快速安装及拆卸工作，不使用时可将其拆除，降低固定装置的空间占用率，提高其便携性，当需要拆除提示组件时，旋转卡块使其与第一条形槽和第二条形槽平行，取出卡块即可。

3、本实用新型结构简单，操作便利，成本较低，携带方便，实用性较强，适宜广泛推广。

附图说明

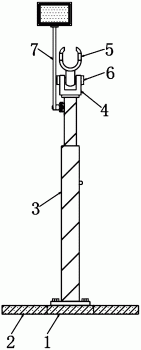

图1为一种播音主持用的麦克风固定装置的结构示意图；

图2为一种播音主持用的麦克风固定装置中调节杆的结构示意图；

图3为一种播音主持用的麦克风固定装置中A的局部放大图；

图4为一种播音主持用的麦克风固定装置中提示组件的结构示意图；

图5为一种播音主持用的麦克风固定装置中B的局部放大图。

图中：1、底座；2、支撑板；3、调节杆；31、固定杆；32、升降杆；33、第一滑槽；34、第一滑块；35、限位孔；36、第二滑块；37、第二滑槽；38、限位杆；39、弹簧；4、U形支架；5、固定夹；6、活动轴；7、提示组件；71、提示板；72、转动杆；73、第一固定块；74、第二固定块；75、固定槽；76、第一条形槽；77、第二条形槽；78、卡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～5，本实用新型实施例中，一种播音主持用的麦克风固定装置，包括底座1，底座1的两侧通过合页转动安装有支撑板2，且底座1的上端固定安装有调节杆3，调节杆3的顶端固定安装有U形支架4，且调节杆3的一侧安装有提示组件7，U形支架4的内侧上方位置处设置有固定夹5，且U形支架4与固定夹5的连接处安装有活动轴6，U形支架4与底座1通过调节杆3固定连接，固定夹5与U形支架4通过活动轴6转动连接，当需要进行麦克风的固定时，将其放入固定夹5内即可，通过设置的固定夹5能够实现麦克风的固定工作，且固定夹5转动设置，能够实现麦克风的角度调节。

进一步的，调节杆3的下端设置有固定杆31，且调节杆3的上端安装有升降杆32，固定杆31的内侧壁开设有第一滑槽33，且固定杆31与升降杆32的连接处安装有第一滑块34，固定杆31的一侧开设有限位孔35，第一滑块34的一侧内部位置处设置有第二滑块36，且第一滑块34与第二滑块36的连接处开设有第二滑槽37，第二滑块36的一端贯穿限位孔35设置有限位杆38，限位杆38的外侧位于第一滑块34的内部位置处设置有弹簧39，升降杆32与固定杆31通过第一滑块34和第一滑槽33滑动连接，限位杆38与第一滑块34通过第二滑块36和第二滑槽37滑动连接，限位孔35设置的数量不少于五个，通过设置的调节杆3能够实现固定装置的高度调整，克服传统麦克风固定装置高度固定，使用不便的缺陷，使其适用于不同身高的使用人群，当需要调整麦克风的高度时，通过向限位杆38施加压力使其进入第一滑块34内，然后向下或向上滑动升降杆32进行高低调整，当限位杆38到达限位孔35时，通过弹簧39的弹性作用带动限位杆38插入限位孔35内，实现升降杆32的固定，达到高度调节的目的。

再进一步的，提示组件7包括提示板71，提示板71的底端固定安装有转动杆72，提示板71的前侧嵌入安装有显示屏，转动杆72的下端一侧位置处设置有第一固定块73，且转动杆72与第一固定块73转动连接，第一固定块73的一侧设置有第二固定块74，且第一固定块73的顶部开设有第二条形槽77，第二固定块74与第一固定块73的连接处开设有固定槽75，且第二固定块74的顶部开设有第一条形槽76，第一条形槽76的内部贯穿第二条形槽77设置有卡块78，提示组件7与调节杆3通过第二固定块74固定连接，提示板71与第一固定块73通过转动杆72转动连接，第一固定块73与第二固定块74通过卡块78卡合连接，通过设置的提示组件7能够进行播音文字的提示工作，提高其实用性，同时，提示板71能够转动，实现其位置调节，便于使用者查看，且本设计可实现提示组件7的快速安装及拆卸工作，不使用时可将其拆除，降低固定装置的空间占用率，提高其便携性，当需要拆除提示组件7时，旋转卡块78使其与第一条形槽76和第二条形槽77平行，取出卡块78即可。

本实用新型的工作原理是：在实际使用过程中，首先，打开支撑板2进行固定装置的固定，然后，将麦克风放入固定夹5内，再通过设置的调节杆3进行固定装置的高度调整，通过向限位杆38施加压力使其进入第一滑块34内，然后向下或向上滑动升降杆32进行高低调整，当限位杆38到达限位孔35时，通过弹簧39的弹性作用带动限位杆38插入限位孔35内，实现升降杆32的固定，达到高度调节的目的，进一步的，通过设置的提示组件7能够进行播音文字的提示工作，提高其实用性，同时，提示板71可进行转动，实现其位置调节，便于使用者查看，且本设计能够实现提示组件7的快速安装及拆卸工作，不使用时可将其拆除，降低固定装置的空间占用率，提高其便携性，当需要拆除提示组件7时，旋转卡块78使其与第一条形槽76和第二条形槽77平行，取出卡块78即可。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
