专利摘要

本实用新型涉及一种抗氧剂的生产装置，包括四个反应釜，四个反应釜同时连接有冰解釜，冰解釜连接有水洗槽，水洗槽连接有加碱水洗槽，加碱水洗槽连接有预蒸釜，预蒸釜连接有精蒸釜，精蒸釜连接有氯化釜，氯化釜同时连接有四个取代釜，四个取代釜同时连接水结晶釜，水结晶釜连接有抽滤槽，抽滤槽连接有重结晶釜，重结晶釜与离心机相连，离心机与溶解脱色釜连接，溶解脱色釜连接有结晶釜，结晶釜连接有离心烘干机。本实用新型采用四个反应釜和四个取代釜同时工作，大大提高了生产效率，且采用两次水洗、两次结晶，提高了产品的精度。

权利要求

1.一种抗氧剂的生产装置，其特征在于：包括四个反应釜（1），四个所述反应釜（1）同时连接有冰解釜（2），所述冰解釜（2）连接有水洗槽（3），所述水洗槽（3）连接有加碱水洗槽（4），所述加碱水洗槽（4）连接有预蒸釜（5），所述预蒸釜（5）连接有精蒸釜（6），所述精蒸釜（6）连接有氯化釜（7），所述氯化釜（7）同时连接有四个取代釜（8），四个所述取代釜（8）同时连接水结晶釜（9），所述水结晶釜（9）连接有抽滤槽（10），所述抽滤槽（10）连接有重结晶釜（11），所述重结晶釜（11）与离心机（12）相连，所述离心机（12）与溶解脱色釜（13）连接，所述溶解脱色釜（13）连接有结晶釜（14），所述结晶釜（14）连接有离心烘干机（15）。

说明书

技术领域

本实用新型涉及一种抗氧剂的生产装置。

背景技术

目前,抗氧剂是一类化学物质，当其在聚合物体系中仅少量存在时，就可延缓或抑制聚合物氧化过程的进行，从而阻止聚合物的老化并延长其使用寿命，又被称为“防老剂”，其中1,3,5-三(4-叔丁基-3-羟基-2,6-二甲基苄基)-1,3,5-三嗪-2,4,6-(1H、2H、3H)-三酮为受阻酚类抗氧剂，这类抗氧剂主要用在塑料、合成纤维、乳胶、石油制品、食品、药物和化妆品中。通常在生产这一类抗氧剂时只采取一个反应釜进行生产，而且在生产时只经过一次水解，这样的生产效率比较低，而且成品的精度不高。

发明内容

本实用新型的目的是为了克服以上的不足，提供一种结构简单、提高产品精度、提高生产效率的抗氧剂的生产装置。

本实用新型的目的通过以下技术方案来实现：一种抗氧剂的生产装置，包括四个反应釜，四个反应釜同时连接有冰解釜，冰解釜连接有水洗槽，水洗槽连接有加碱水洗槽，加碱水洗槽连接有预蒸釜，预蒸釜连接有精蒸釜，精蒸釜连接有氯化釜，氯化釜同时连接有四个取代釜，四个取代釜同时连接水结晶釜，水结晶釜连接有抽滤槽，抽滤槽连接有重结晶釜，重结晶釜与离心机相连，离心机与溶解脱色釜连接，溶解脱色釜连接有结晶釜，结晶釜连接有离心烘干机。

本实用新型与现有技术相比具有以下优点：本实用新型采用四个反应釜和四个取代釜同时工作，大大提高了生产效率，且采用两次水洗、两次结晶，提高了产品的精度。

附图说明：

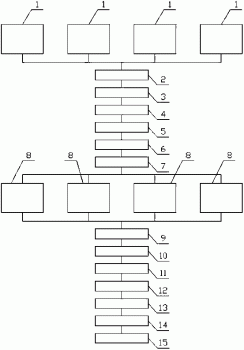

图1为本实用新型的结构示意图；

图中标号：1-反应釜、2-冰解釜、3-水洗槽、4-加碱水洗槽、5-预蒸釜、6-精蒸釜、7-氯化釜、8-取代釜、9-水结晶釜、10-抽滤槽、11-重结晶釜、12-离心机、13-溶解脱色釜、14-结晶釜、15-离心烘干机。

具体实施方式：

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。在本实用新型的一种实施方式中描述的元素和特征可以与一个或更多个其它实施方式中示出的元素和特征相结合。应当注意，为了清楚的目的，说明中省略了与本实用新型无关的、本领域普通技术人员已知的部件和处理的表示和描述。基于本实用新型中的实施例，本领域普通技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1示出了本实用新型抗氧剂的生产装置的一种实施方式，包括四个反应釜1，四个反应釜1同时连接有冰解釜2，冰解釜2连接有水洗槽3，水洗槽3连接有加碱水洗槽4，加碱水洗槽4连接有预蒸釜5，预蒸釜5连接有精蒸釜6，精蒸釜6连接有氯化釜7，氯化釜7同时连接有四个取代釜8，四个取代釜8同时连接水结晶釜9，水结晶釜9连接有抽滤槽10，抽滤槽10连接有重结晶釜11，重结晶釜11与离心机12相连，原料被离心甩干后被送去外加工，加工成半成品，半成品被送入溶解脱色釜13中，溶解脱色釜13连接有结晶釜14，结晶釜14连接有离心烘干机15，最后离心烘干后为成品。

本实用新型采用四个反应釜和四个取代釜同时工作，大大提高了生产效率，且采用两次水洗、两次结晶，提高了产品的精度。

最后应说明的是：虽然以上已经详细说明了本实用新型及其优点，但是应当理解在不超出由所附的权利要求所限定的本实用新型的精神和范围的情况下可以进行各种改变、替代和变换。而且，本实用新型的范围不仅限于说明书所描述的过程、设备、手段、方法和步骤的具体实施例。本领域内的普通技术人员从本实用新型的公开内容将容易理解，根据本实用新型可以使用执行与在此所述的相应实施例基本相同的功能或者获得与其基本相同的结果的、现有和将来要被开发的过程、设备、手段、方法或者步骤。因此，所附的权利要求旨在在它们的范围内包括这样的过程、设备、手段、方法或者步骤。
