专利摘要

本实用新型公开了一种数控机床切屑收料装置，包括一个收集切屑用的槽体，在所述槽体的底部靠近右侧位置处下沉后形成一个凹孔，在所述凹孔内设置有一过滤瓶；本产品的设计，主要是为了分离切屑和冷却液，本产品在使用时，将冷却液导入凹孔位置处，通过过滤瓶分离冷却液和切屑，同时抽取冷却液的负压管是插入到过滤瓶内，避免负压管与切屑接触后造成破损。本产品的结构较为简单，成本较为低廉，适合推广使用。

权利要求

1.一种数控机床切屑收料装置，包括一个收集切屑用的槽体，其特征在于：在所述槽体的底部靠近右侧位置处下沉后形成一个凹孔，在所述凹孔内设置有一过滤瓶；

所述过滤瓶包括瓶身，所述瓶身的下端设置有一螺纹端，所述螺纹端与所述凹孔之间螺纹连接，所述瓶身的表面竖向设置有多个进液孔，所述瓶身的上端螺纹连接有一瓶盖，所述瓶盖的轴心处设置有一孔，在该孔内插入有一固定端盖，所述固定端盖的轴心处设置有一穿过负压管用的第一孔；

在所述槽体的底部左右对称设置有两个支架，所述支架的两端向上弯曲后分别贴合住所述槽体的前后端面，所述支架和所述槽体之间配合有螺丝，在所述支架的底部焊接有多块板件，在板件的侧面插入有一轴杆，轴杆在插入后与板件之间点焊固定，所述轴杆的两端处均装配有钢轮，所述钢轮和所述轴杆之间配合有轴承；

在所述槽体的前端螺丝固定有一拉手。

2.根据权利要求1所述的数控机床切屑收料装置，其特征在于：在所述凹孔内设置有一橡胶材质的限位块，当所述螺纹端与所述限位块接触时，位于最下方的所述进液孔，位于所述凹孔的内侧。

3.根据权利要求1所述的数控机床切屑收料装置，其特征在于：在所述第一孔的内壁处装配有一橡胶材质的止动垫圈。

4.根据权利要求1所述的数控机床切屑收料装置，其特征在于：在所述槽体的左侧处冲压形成有一平台，平台的高度高于所述槽体底面的高度，在所述平台的外底部位置处螺丝固定有一振动电机。

5.根据权利要求1所述的数控机床切屑收料装置，其特征在于：在所述槽体纵向设置有一条形槽，所述条形槽纵向贯穿所述凹孔，在所述条形槽的左侧位置处设置有多个V字形的收集槽，所述收集槽的右端与所述条形槽连通。

说明书

技术领域

本实用新型涉及一种数控机床切屑收料装置。

背景技术

数控机床是数字控制机床(Computer numerical control machine tools)的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。

数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种典型的机电一体化产品。

在数控加工期间，会产生大量的切屑，切屑通过收料装置进行收集，还需要搭配一个负压泵，负压泵连接负压管，负压管插入至收料装置内，抽取位于收料装置内的冷却液。

但是，现有技术中的收料装置，并不能很好的分离冷却液，导致负压泵无法有效的回收冷却液。

基于上述问题，我们设计了一种便于负压泵抽取冷却液的数控机床切屑收料装置。

实用新型内容

本实用新型所要解决的技术问题是提供一种便于负压泵抽取冷却液的数控机床切屑收料装置。

本实用新型是通过以下技术方案来实现的：

一种数控机床切屑收料装置，包括一个收集切屑用的槽体，在所述槽体的底部靠近右侧位置处下沉后形成一个凹孔，在所述凹孔内设置有一过滤瓶；

所述过滤瓶包括瓶身，所述瓶身的下端设置有一螺纹端，所述螺纹端与所述凹孔之间螺纹连接，所述瓶身的表面竖向设置有多个进液孔，所述瓶身的上端螺纹连接有一瓶盖，所述瓶盖的轴心处设置有一孔，在该孔内插入有一固定端盖，所述固定端盖的轴心处设置有一穿过负压管用的第一孔；

在所述槽体的底部左右对称设置有两个支架，所述支架的两端向上弯曲后分别贴合住所述槽体的前后端面，所述支架和所述槽体之间配合有螺丝，在所述支架的底部焊接有多块板件，在板件的侧面插入有一轴杆，轴杆在插入后与板件之间点焊固定，所述轴杆的两端处均装配有钢轮，所述钢轮和所述轴杆之间配合有轴承；

在所述槽体的前端螺丝固定有一拉手。

优选地，在所述凹孔内设置有一橡胶材质的限位块，当所述螺纹端与所述限位块接触时，位于最下方的所述进液孔，位于所述凹孔的内侧。

优选地，在所述第一孔的内壁处装配有一橡胶材质的止动垫圈。

优选地，在所述槽体的左侧处冲压形成有一平台，平台的高度高于所述槽体底面的高度，在所述平台的外底部位置处螺丝固定有一振动电机；通过采用振动电机，可以让槽体保持一定的振动频率，将附着在切屑上的冷却液抖落，便于回收冷却液。

优选地，在所述槽体纵向设置有一条形槽，所述条形槽纵向贯穿所述凹孔，在所述条形槽的左侧位置处设置有多个V字形的收集槽，所述收集槽的右端与所述条形槽连通；切屑分为粉状、条状和片状，条状的切屑在落入槽体的内底部后，会造成阻流，导致冷却液无法较好的进入凹孔内，导致收集困难的情况。为此，我们设计了收集槽和条形槽，可以实现冷却液的导流，有助于凹孔收集冷却液。

本实用新型的有益效果是：本产品的设计，主要是为了分离切屑和冷却液，本产品在使用时，将冷却液导入凹孔位置处，通过过滤瓶分离冷却液和切屑，同时抽取冷却液的负压管是插入到过滤瓶内，避免负压管与切屑接触后造成破损。本产品的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

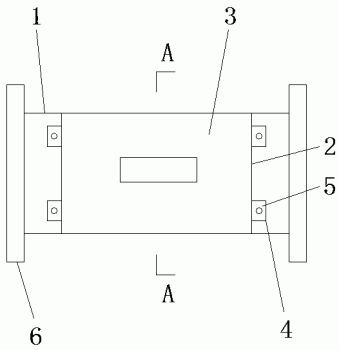

图1为本实用新型的主视图；

图2为本实用新型的俯视图；

图3为支架的侧视图；

图4为过滤瓶的剖视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2、图3和图4所示的一种数控机床切屑收料装置，包括一个收集切屑用的槽体1，在所述槽体1的底部靠近右侧位置处下沉后形成一个凹孔101，在所述凹孔101内设置有一过滤瓶2；

所述过滤瓶2包括瓶身201，所述瓶身201的下端设置有一螺纹端203，所述螺纹端203与所述凹孔101之间螺纹连接，所述瓶身201的表面竖向设置有多个进液孔204，所述进液孔的孔径为0.25mm~1.25mm，所述瓶身201的上端螺纹连接有一瓶盖205，所述瓶盖205的轴心处设置有一孔206，在该孔206内插入有一固定端盖207，所述固定端盖207的轴心处设置有一穿过负压管用的第一孔208；

在所述槽体1的底部左右对称设置有两个支架3，所述支架3的两端向上弯曲后分别贴合住所述槽体1的前后端面，所述支架3和所述槽体1之间配合有螺丝301，在所述支架3的底部焊接有多块板件302，在板件302的侧面插入有一轴杆303，轴杆303在插入后与板件302之间点焊固定，所述轴杆303的两端处均装配有钢轮304，所述钢轮304和所述轴杆303之间配合有轴承（未图示），轴承采用的是滚子轴承；

在所述槽体1的前端螺丝固定有一拉手4。

本实用新型中一个较佳的实施例，在所述凹孔101内设置有一橡胶材质的限位块5，当所述螺纹端与所述限位块接触时，位于最下方的所述进液孔，位于所述凹孔的内侧。

本实用新型中一个较佳的实施例，在所述第一孔208的内壁处装配有一橡胶材质的止动垫圈211。

本实用新型中一个较佳的实施例，在所述槽体1的左侧处冲压形成有一平台6，平台6的高度高于所述槽体1底面的高度，在所述平台6的外底部位置处螺丝固定有一振动电机7；通过采用振动电机，可以让槽体保持一定的振动频率，将附着在切屑上的冷却液抖落，便于回收冷却液。

本实用新型中一个较佳的实施例，在所述槽体1纵向设置有一条形槽121，所述条形槽121纵向贯穿所述凹孔101，在所述条形槽121的左侧位置处设置有多个V字形的收集槽131，所述收集槽131的右端与所述条形槽121连通；切屑分为粉状、条状和片状，条状的切屑在落入槽体的内底部后，会造成阻流，导致冷却液无法较好的进入凹孔内，导致收集困难的情况。为此，我们设计了收集槽和条形槽，可以实现冷却液的导流，有助于凹孔收集冷却液。

本实用新型的有益效果是：本产品的设计，主要是为了分离切屑和冷却液，本产品在使用时，将冷却液导入凹孔位置处，通过过滤瓶分离冷却液和切屑，同时抽取冷却液的负压管是插入到过滤瓶内，避免负压管与切屑接触后造成破损。本产品的结构较为简单，成本较为低廉，适合推广使用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
