专利摘要

本实用新型公开了一种多功能行车记录仪，包括记录仪本体，所述记录仪本体的上端固定连接有固定块，所述固定块的侧壁开设有滑槽，所述滑槽内滑动连接有滑块，所述固定块的上端固定连接有调节螺母，所述滑块的上端转动连接有螺纹杆，且所述螺纹杆贯穿固定块的侧壁并与调节螺母螺纹连接，所述螺纹杆的上端安装有用于固定记录仪本体的固定装置。本实用新型通过转动调节螺母，可调节螺纹杆从滑槽内的伸出长度，进而可调节行车记录仪与驾驶员之间的间距，可方便不同的车型使用，通过按动安装座可将真空吸盘吸附在挡风玻璃上，通过按压底座板可使盲孔与真空吸盘连通，空气可进入真空吸盘，这样可轻松取下整个装置，本装置安装、拆卸方便。

权利要求

1.一种多功能行车记录仪，包括记录仪本体(1)，其特征在于，所述记录仪本体(1)的上端固定连接有固定块(2)，所述固定块(2)的侧壁开设有滑槽(3)，所述滑槽(3)内滑动连接有滑块(4)，所述固定块(2)的上端固定连接有调节螺母(5)，所述滑块(4)的上端转动连接有螺纹杆(6)，且所述螺纹杆(6)贯穿固定块(2)的侧壁并与调节螺母(5)螺纹连接，所述螺纹杆(6)的上端安装有用于固定记录仪本体(1)的固定装置。

2.根据权利要求1所述的一种多功能行车记录仪，其特征在于，所述固定装置包括转动连接在螺纹杆(6)上端的安装座(7)，所述安装座(7)的上端固定连接有真空吸盘(8)，所述安装座(7)内开设有与真空吸盘(8)内部连通的通孔(9)，所述通孔(9)内密封滑动连接滑杆(10)，所述滑杆(10)的侧壁开设有多个盲孔(11)。

3.根据权利要求2所述的一种多功能行车记录仪，其特征在于，所述滑杆(10)的下端固定连接有底座板(12)，所述底座板(12)的上端通过弹簧弹性连接在安装座(7)的上端。

4.根据权利要求1所述的一种多功能行车记录仪，其特征在于，所述记录仪本体(1)内安装有电子显示屏(13)，所述记录仪本体(1)的侧壁安装有多个与电子显示屏(13)电性连接的调节按钮(14)。

5.根据权利要求4所述的一种多功能行车记录仪，其特征在于，所述记录仪本体(1)远离电子显示屏(13)的一端侧壁安装有摄像头(15)，且所述摄像头(15)与电子显示屏(13)电性连接。

6.根据权利要求1所述的一种多功能行车记录仪，其特征在于，所述调节螺母(5)的外壁胶合有橡胶套，所述橡胶套上刻有防滑纹。

说明书

技术领域

本实用新型涉及汽车配件设备技术领域，尤其涉及一种多功能行车记录仪。

背景技术

行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。安装行车记录仪后，能够记录汽车行驶全过程的视频图像和声音，可为交通事故提供证据。

行车记录仪一般通过真空吸盘安装在挡风玻璃上，由于不同的车型内部空间大小不同，例如SUV车型比轿车内部空间要大，行车记录仪与驾驶员的距离也不同，若距离过远，则不方便对行车记录仪进行功能的调节，若距离过近，则会影响驾驶员的视线，严重时会发生交通事故，因此需要设计一种可调节距离的行车记录仪。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能行车记录仪。

为了实现上述目的，本实用新型采用了如下技术方案：

一种多功能行车记录仪，包括记录仪本体，所述记录仪本体的上端固定连接有固定块，所述固定块的侧壁开设有滑槽，所述滑槽内滑动连接有滑块，所述固定块的上端固定连接有调节螺母，所述滑块的上端转动连接有螺纹杆，且所述螺纹杆贯穿固定块的侧壁并与调节螺母螺纹连接，所述螺纹杆的上端安装有用于固定记录仪本体的固定装置。

优选地，所述固定装置包括转动连接在螺纹杆上端的安装座，所述安装座的上端固定连接有真空吸盘，所述安装座内开设有与真空吸盘内部连通的通孔，所述通孔内密封滑动连接滑杆，所述滑杆的侧壁开设有多个盲孔。

优选地，所述滑杆的下端固定连接有底座板，所述底座板的上端通过弹簧弹性连接在安装座的上端。

优选地，所述记录仪本体内安装有电子显示屏，所述记录仪本体的侧壁安装有多个与电子显示屏电性连接的调节按钮。

优选地，所述记录仪本体远离电子显示屏的一端侧壁安装有摄像头，且所述摄像头与电子显示屏电性连接。

优选地，所述调节螺母的外壁胶合有橡胶套，所述橡胶套上刻有防滑纹。

本实用新型具有以下有益效果：

1、通过转动调节螺母，可调节螺纹杆从滑槽内的伸出长度，进而可调节行车记录仪与驾驶员之间的间距，可方便不同的车型使用；

2、通过按动安装座可将真空吸盘吸附在挡风玻璃上，通过按压底座板可使盲孔与真空吸盘连通，空气可进入真空吸盘，这样可轻松取下整个装置，本装置安装、拆卸方便。

附图说明

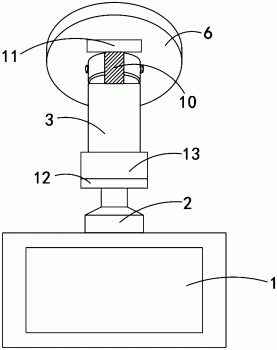

图1为本实用新型提出的一种多功能行车记录仪的结构示意图；

图2为本实用新型提出的一种多功能行车记录仪的A处结构放大示意图；

图3为本实用新型提出的一种多功能行车记录仪的侧面结构示意图。

图中：1记录仪本体、2固定块、3滑槽、4滑块、5调节螺母、6螺纹杆、7安装座、8真空吸盘、9通孔、10滑杆、11盲孔、12底座板、13电子显示屏、14调节按钮、15摄像头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种多功能行车记录仪，包括记录仪本体1，记录仪本体1内安装有电子显示屏13，记录仪本体1的侧壁安装有多个与电子显示屏13电性连接的调节按钮14，记录仪本体1远离电子显示屏13的一端侧壁安装有摄像头15，且摄像头15与电子显示屏13电性连接，记录仪本体1的上端固定连接有固定块2，固定块2的侧壁开设有滑槽3，滑槽3内滑动连接有滑块4，固定块2的上端固定连接有调节螺母5，调节螺母5的外壁胶合有橡胶套，橡胶套上刻有防滑纹，滑块4的上端转动连接有螺纹杆6，且螺纹杆6贯穿固定块2的侧壁并与调节螺母5螺纹连接，螺纹杆6的上端安装有用于固定记录仪本体1的固定装置。

固定装置包括转动连接在螺纹杆6上端的安装座7，安装座7的上端固定连接有真空吸盘8，安装座7内开设有与真空吸盘8内部连通的通孔9，通孔9内密封滑动连接滑杆10，滑杆10的下端固定连接有底座板12，底座板12的上端通过弹簧弹性连接在安装座7的上端，滑杆10的侧壁开设有多个盲孔11。

本实用新型中，当需要添加记录仪本体1与驾驶员之间的间距时，转动调节螺母5，可调节与调节螺母5螺纹连接的螺纹杆6从滑槽3内的伸出长度，继而可带动固定块2及记录仪本体1移动，继而可调节记录仪本体1与驾驶员之间的间距；

通过按动安装座7可将真空吸盘8吸附在挡风玻璃上，通过按压底座板12可使盲孔11与真空吸盘8连通，空气可进入真空吸盘8内，这样可轻松取下整个装置，本装置安装、拆卸方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
