专利摘要

本实用新型公开了一种便于移动和固定的土壤治理装置，包括底座、套板、缓冲垫、支撑板、侧板、第一弹簧、限位板、固定板、螺杆、滑块、轴承、连接板、转轴、行走轮、齿轮、压板、转动杆、弹性绳、滑杆、卡板和第二弹簧。该便于移动和固定的土壤治理装置的结构简单，操作方便，通过行走轮的设计有利于土壤治理装置的移动，并通过螺杆的转动有利于行走轮的限位，有利于移动后进行固定，方便土壤治理装置的运输；通过支撑板的设计有利于土壤治理装置的安装，通过限位板的移动有利于土壤治理装置的固定，并通过缓冲垫和弹簧的设计有利于减缓土壤治理装置运输时的振动，方便土壤治理装置的运输，有利于土壤治理装置的保护。

权利要求

1.一种便于移动和固定的土壤治理装置，其特征在于：包括位于底座（1）顶部的套板（2）、减振机构和限位机构；

所述减振机构包括底座（1）、套板（2）、缓冲垫（3）、支撑板（4）、侧板（5）、第一弹簧（6）、限位板（7）和固定板（8），所述底座（1）顶面与缓冲垫（3）固定连接，所述套板（2）中部开设的开口内壁与支撑板（4）固定连接，所述套板（2）顶端与侧板（5）固定连接，且所述侧板（5）通过第一弹簧（6）与限位板（7）固定连接，所述底座（1）侧端与固定板（8）固定连接；

所述限位机构包括底座（1）、螺杆（9）、滑块（10）、压板（16）、转动杆（17）、弹性绳（18）、滑杆（19）和卡板（20），所述底座（1）侧端与螺杆（9）贯穿连接，所述螺杆（9）端部与滑块（10）内部转动连接，且所述底座（1）内部与压板（16）滑动连接，所述压板（16）底端与转动杆（17）转动连接，且所述转动杆（17）通过弹性绳（18）与底座（1）底部固定连接，所述转动杆（17）端部与滑杆（19）转动连接，且所述滑杆（19）端部与卡板（20）固定连接。

2.根据权利要求1所述的一种便于移动和固定的土壤治理装置，其特征在于：所述底座（1）底部分别与轴承（11）以及连接板（12）固定连接，所述轴承（11）内部与转轴（13）转动连接，且所述转轴（13）端部和中部分别与行走轮（14）以及齿轮（15）固定连接。

3.根据权利要求1所述的一种便于移动和固定的土壤治理装置，其特征在于：所述底座（1）底部与两个连接板（12）固定连接，两个所述连接板（12）中部都与滑杆（19）贯穿并滑动连接，且所述滑杆（19）端部的卡板（20）与齿轮（15）卡接。

4.根据权利要求1所述的一种便于移动和固定的土壤治理装置，其特征在于：所述底座（1）两侧分别与两个固定板（8）固定连接，两个所述固定板（8）顶部分别与套板（2）的两侧贯穿并滑动连接，所述套板（2）呈方形空心结构，所述套板（2）通过第二弹簧（21）与底座（1）顶面固定连接，所述底座（1）内部分别与滑块（10）以及压板（16）滑动连接，且所述滑块（10）和压板（16）开设的斜面相互接触。

5.根据权利要求1所述的一种便于移动和固定的土壤治理装置，其特征在于：所述支撑板（4）的数量为两个，两个所述支撑板（4）都呈L形结构，两个所述支撑板（4）之间支撑有土壤治理装置，且所述支撑板（4）底面接触有缓冲垫（3）。

6.根据权利要求1所述的一种便于移动和固定的土壤治理装置，其特征在于：所述套板（2）与土壤治理装置套接，所述套板（2）顶端两侧分别与两个侧板（5）固定连接，每个所述侧板（5）都与两个第一弹簧（6）固定连接，且每个所述第一弹簧（6）端部的限位板（7）都接触有土壤治理装置的侧壁。

说明书

技术领域

本实用新型涉及一种土壤治理装置，具体是一种便于移动和固定的土壤治理装置，属于土壤治理应用技术领域。

背景技术

土壤治理是使遭受污染的土壤恢复正常功能的技术措施，在土壤治理行业，已有的土壤治理技术达到一百多种，常用技术也有十多种，大致可分为物理、化学和生物三种方法，土壤治理是指利用物理、化学和生物的方法转移、吸收、降解和转化土壤中的污染物，使其浓度降低到可接受水平，或将有毒有害的污染物转化为无害的物质。

目前市场上的土壤治理是通过物理、化学和生物三种方法对土壤进行改善，以达到符合生态植被正常生长的一种治理手段，通常采用土壤治理装置对土壤进行修复，但是，对于方便移动和固定的土壤治理装置来说，由于通常的治理装置运输不便，造成操作难度的增加，移动后也不利于进行固定，不利于进行土壤治理；且在移动过程中可能导致土壤治理装置的损坏，不利于土壤治理装置的输送，造成操作的不便。因此，针对上述问题提出一种便于移动和固定的土壤治理装置。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种便于移动和固定的土壤治理装置。

本实用新型通过以下技术方案来实现上述目的，一种便于移动和固定的土壤治理装置，包括位于底座顶部的套板、减振机构和限位机构；

所述减振机构包括底座、套板、缓冲垫、支撑板、侧板、第一弹簧、限位板和固定板，所述底座顶面与缓冲垫固定连接，所述套板中部开设的开口内壁与支撑板固定连接，所述套板顶端与侧板固定连接，且所述侧板通过第一弹簧与限位板固定连接，所述底座侧端与固定板固定连接；

所述限位机构包括底座、螺杆、滑块、压板、转动杆、弹性绳、滑杆和卡板，所述底座侧端与螺杆贯穿连接，所述螺杆端部与滑块内部转动连接，且所述底座内部与压板滑动连接，所述压板底端与转动杆转动连接，且所述转动杆通过弹性绳与底座底部固定连接，所述转动杆端部与滑杆转动连接，且所述滑杆端部与卡板固定连接。

优选的，所述底座底部分别与轴承以及连接板固定连接，所述轴承内部与转轴转动连接，且所述转轴端部和中部分别与行走轮以及齿轮固定连接。

优选的，所述底座底部与两个连接板固定连接，两个所述连接板中部都与滑杆贯穿并滑动连接，且所述滑杆端部的卡板与齿轮卡接。

优选的，所述底座两侧分别与两个固定板固定连接，两个所述固定板顶部分别与套板的两侧贯穿并滑动连接，所述套板呈方形空心结构，所述套板通过第二弹簧与底座顶面固定连接，所述底座内部分别与滑块以及压板滑动连接，且所述滑块和压板开设的斜面相互接触。

优选的，所述支撑板的数量为两个，两个所述支撑板都呈L形结构，两个所述支撑板之间支撑有土壤治理装置，且所述支撑板底面接触有缓冲垫。

优选的，所述套板与土壤治理装置套接，所述套板顶端两侧分别与两个侧板固定连接，每个所述侧板都与两个第一弹簧固定连接，且每个所述第一弹簧端部的限位板都接触有土壤治理装置的侧壁。

本实用新型的有益效果是：

1、该便于移动和固定的土壤治理装置的结构简单，操作方便，通过行走轮的设计有利于土壤治理装置的移动，并通过螺杆的转动有利于行走轮的限位，有利于移动后进行固定，提高了操作的便利性，方便土壤治理装置的运输；

2、该便于移动和固定的土壤治理装置通过支撑板的设计有利于土壤治理装置的安装，通过限位板的移动有利于土壤治理装置的固定，避免发生偏移，并通过缓冲垫和弹簧的设计有利于减缓土壤治理装置运输时的振动，方便土壤治理装置的运输，有利于土壤治理装置的保护。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

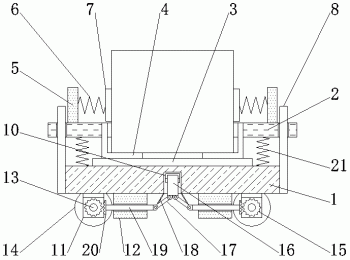

图1为本实用新型正视结构示意图；

图2为本实用新型侧视结构示意图。

图中：1、底座，2、套板，3、缓冲垫，4、支撑板，5、侧板，6、第一弹簧，7、限位板，8、固定板，9、螺杆，10、滑块，11、轴承，12、连接板，13、转轴，14、行走轮，15、齿轮，16、压板，17、转动杆，18、弹性绳，19、滑杆，20、卡板，21、第二弹簧。

具体实施方式

为使得本实用新型的实用新型目的、特征、优点能够更加的明显和易懂，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，下面所描述的实施例仅仅是本实用新型一部分实施例，而非全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-2所示，一种便于移动和固定的土壤治理装置，包括位于底座1顶部的套板2、减振机构和限位机构；

所述减振机构包括底座1、套板2、缓冲垫3、支撑板4、侧板5、第一弹簧6、限位板7和固定板8，所述底座1顶面与缓冲垫3固定连接，用于减缓振动，所述套板2中部开设的开口内壁与支撑板4固定连接，所述套板2顶端与侧板5固定连接，且所述侧板5通过第一弹簧6与限位板7固定连接，所述底座1侧端与固定板8固定连接，用于限制套板2的横向移动；

所述限位机构包括底座1、螺杆9、滑块10、压板16、转动杆17、弹性绳18、滑杆19和卡板20，所述底座1侧端与螺杆9贯穿连接，所述螺杆9端部与滑块10内部转动连接，且所述底座1内部与压板16滑动连接，所述压板16底端与转动杆17转动连接，且所述转动杆17通过弹性绳18与底座1底部固定连接，所述转动杆17端部与滑杆19转动连接，且所述滑杆19端部与卡板20固定连接，用于运输后进行固定。

所述底座1底部分别与轴承11以及连接板12固定连接，所述轴承11内部与转轴13转动连接，且所述转轴13端部和中部分别与行走轮14以及齿轮15固定连接，便于转轴13的转动，方便行走轮14的转动；所述底座1底部与两个连接板12固定连接，两个所述连接板12中部都与滑杆19贯穿并滑动连接，且所述滑杆19端部的卡板20与齿轮15卡接，便于连接板12的固定，方便滑杆19的移动；所述底座1两侧分别与两个固定板8固定连接，两个所述固定板8顶部分别与套板2的两侧贯穿并滑动连接，所述套板2呈方形空心结构，所述套板2通过第二弹簧21与底座1顶面固定连接，所述底座1内部分别与滑块10以及压板16滑动连接，且所述滑块10和压板16开设的斜面相互接触，便于套板2的竖向移动，避免套板2发生横向移动；所述支撑板4的数量为两个，两个所述支撑板4都呈L形结构，两个所述支撑板4之间支撑有土壤治理装置，且所述支撑板4底面接触有缓冲垫3，便于土壤治理装置的放置，方便降低土壤治理装置的振动；所述套板2与土壤治理装置套接，所述套板2顶端两侧分别与两个侧板5固定连接，每个所述侧板5都与两个第一弹簧6固定连接，且每个所述第一弹簧6端部的限位板7都接触有土壤治理装置的侧壁，便于套板2的减振，方便进行运输。

本实用新型在使用时，将土壤治理装置放置在套板2内部，通过支撑板4对土壤治理装置进行支撑，通过侧板5上的第一弹簧6的弹性推动限位板7抵住土壤治理装置侧壁，有利于对土壤治理装置进行限位，避免发生偏移，通过第二弹簧21的设计有利于土壤治理装置在运输时减缓振动，支撑板4接触缓冲垫3后有效降低振动，并通过第二弹簧21的设计有利于提高土壤治理装置的减振能力，有利于土壤治理装置运输时的保护；

当需要进行移动时，通过推动套板2移动，套板2带动土壤治理装置和底座1同时移动，使得底座1底部的行走轮14部转动后进行运输，行走轮14带动转轴13转动，使得转轴13在轴承11内部转动，带动齿轮15同时转动，当移动完成后，通过转动螺杆9，螺杆9的转动使得螺杆9延伸至底座1内部，推动滑块10横向移动，滑块10的斜面接触压板16的斜面，进而推动压板16在底座1内部竖向移动，压板16的移动使得转动杆17转动，转动杆17的转动使得弹性绳18绷紧，转动杆17带动滑杆19在连接板12内部横向移动，的带动滑杆19端部的卡板20移动后，使得卡板20与齿轮15进行卡接，进行限位齿轮15的转动，进而避免行走轮14转动，当需要进行移动时，通过反向转动螺杆9，螺杆9带动滑块10移动后与压板16分离，使得呈拉伸状态的弹性绳18带动转动杆17转动至原处，带动滑杆19和卡板20移动后与齿轮15分离，进而方便通过行走轮14进行移动。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上所述，以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
