专利摘要

本实用新型涉及一种连接组件及载玻片存储总成，其中，连接组件包括安装基准板，沿第一方向延伸；放置部，具有第一端面，所述第一端面沿所述第一方向延伸；其中，所述安装基准板面向所述第一端面的表面和所述第一端面其中之一设有沿第二方向延伸的凹部，另一设有沿所述第二方向布置的弹性凸部，所述第二方向与所述第一方向的夹角为0°至90°；所述安装基准板用于沿所述第一方向放置于所述第一端面后，所述弹性凸部与所述凹部卡接，并且至少在所述弹性凸部与所述凹部卡接之前，所述安装基准板和所述第一端面贴合。本实用新型的连接组件连接稳定性好。

权利要求

1.一种连接组件，其特征在于，包括：

安装基准板，沿第一方向延伸；

放置部，具有第一端面，所述第一端面沿所述第一方向延伸；其中，

所述安装基准板面向所述第一端面的表面和所述第一端面其中之一设有沿第二方向延伸的凹部，另一设有沿所述第二方向布置的弹性凸部，所述第二方向与所述第一方向的夹角为0°至90°；

所述安装基准板用于沿所述第一方向放置于所述第一端面后，所述弹性凸部与所述凹部卡接，并且至少在所述弹性凸部与所述凹部卡接之前，所述安装基准板和所述第一端面贴合。

2.如权利要求1所述的连接组件，其特征在于，所述第二方向与所述第一方向的夹角为5°至35°。

3.如权利要求1所述的连接组件，其特征在于，所述凹部为多个，沿所述第二方向间隔设置，所述弹性凸部为多个，沿所述第二方向间隔设置，所述弹性凸部与所述凹部一一对应。

4.如权利要求1所述的连接组件，其特征在于，所述弹性凸部为多个，沿所述第二方向间隔设置，所述凹部沿所述第二方向一体成型，在所述安装基准板沿所述第一方向放置于所述第一端面后，每一所述弹性凸部与所述凹部卡接。

5.如权利要求1所述的连接组件，其特征在于，所述弹性凸部为紧定弹钉，所述凹部为凹槽。

6.一种载玻片存储总成，其特征在于，包括：

一个或一个以上的存储部，一个以上的所述存储部沿第三方向设置，所述存储部具有沿所述第三方向间隔设置的权利要求1-5任一项所述的连接组件中的所述放置部的第一端面和第二端面，所述第二端面沿所述第一方向延伸，所述第三方向同时垂直于所述第一方向和所述第二方向；

所述存储部用于供权利要求1-5任一项所述的连接组件中的所述安装基准板沿所述第一方向插入，并将所述安装基准板放置于所述第一端面。

7.如权利要求6所述的载玻片存储总成，其特征在于，所述第二端面上设有凹槽，所述凹槽沿所述第一方向延伸。

8.如权利要求6所述的载玻片存储总成，其特征在于，所述存储部还具有支撑板，所述支撑板沿所述第三方向延伸，所述第一端面和所述第二端面分别垂直连接于所述支撑板，所述支撑板和所述第一端面的连接处设有第一加强件，所述支撑板和所述第二端面的连接处设有第二加强件。

9.如权利要求8所述的载玻片存储总成，其特征在于，所述第一加强件具有垂直连接的第一部分和第二部分，所述第一加强件的第一部分和第二部分分别和所述第一端面及所述支撑板贴合；所述第二加强件具有垂直连接的第一部分和第二部分，所述第二加强件的第一部分和第二部分分别和所述第二端面及所述支撑板贴合。

10.如权利要求6所述的载玻片存储总成，其特征在于，所述第一端面上还设有沿所述第三方向延伸的限位销钉，用于限制所述安装基准板沿所述第一方向放置于所述存储部内的终点位置。

说明书

技术领域

本实用新型涉及载玻片存储技术领域，具体涉及一种连接组件及载玻片存储总成。

背景技术

显微镜是由一个透镜或几个透镜的组合构成的一种光学仪器，在医疗卫生、生物检测、金相检测和集成电路检测等领域都有广泛的运用。一般会在载物台上放置载玻片，通过载物台的移动，例如沿X向、Y向的移动，完成对放置在载玻片上的样品的观察。

例如公开号为CN208037422U的中国专利文献公开了一种医学检验用的显微镜载玻片自动传送装置，包括显微镜和传送带，所述传送带在所述显微镜的物镜下侧，所述显微镜或者所述传送带上具有传送带启动或者停止控制单元，所述传送带上具有载玻片；所述传送带启动或者停止控制单元，用于根据所述载玻片和所述物镜的位置控制所述传送带的启动或者停止。以解决人工调节显微镜的压片夹和载玻片的位置关系，容易污染载玻片上的待观察物，同时工作效率低的问题。

实用新型内容

本实用新型的目的在于提供一种连接组件，包括：安装基准板，沿第一方向延伸；放置部，具有第一端面，所述第一端面沿所述第一方向延伸；其中，所述安装基准板面向所述第一端面的表面和所述第一端面其中之一设有沿第二方向延伸的凹部，另一设有沿所述第二方向布置的弹性凸部，所述第二方向与所述第一方向的夹角为0°至90°；所述安装基准板用于沿所述第一方向放置于所述第一端面后，所述弹性凸部与所述凹部卡接，并且至少在所述弹性凸部与所述凹部卡接之前，所述安装基准板和所述第一端面贴合。

可选地，所述第二方向与所述第一方向的夹角为5°至35°。

可选地，所述凹部为多个，沿所述第二方向间隔设置，所述弹性凸部为多个，沿所述第二方向间隔设置，所述弹性凸部与所述凹部一一对应。

可选地，所述弹性凸部为多个，沿所述第二方向间隔设置，所述凹部沿所述第二方向一体成型，在所述安装基准板沿所述第一方向放置于所述第一端面后，每一所述弹性凸部与所述凹部卡接。

可选地，所述弹性凸部为紧定弹钉，所述凹部为凹槽。

本实用新型还提供一种载玻片存储总成，包括：一个或一个以上的存储部，一个以上的所述存储部沿第三方向设置，所述存储部具有沿所述第三方向间隔设置的上述任一项所述的连接组件中的所述放置部的第一端面和第二端面，所述第二端面沿所述第一方向延伸，所述第三方向同时垂直于所述第一方向和所述第二方向；所述存储部用于供上述任一项所述的连接组件中的所述安装基准板沿所述第一方向插入，并将所述安装基准板放置于所述第一端面。

可选地，所述第二端面上设有凹槽，所述凹槽沿所述第一方向延伸。

可选地，所述存储部还具有支撑板，所述支撑板沿所述第三方向延伸，所述第一端面和所述第二端面分别垂直连接于所述支撑板，所述支撑板和所述第一端面的连接处设有第一加强件，所述支撑板和所述第二端面的连接处设有第二加强件。

可选地，所述第一加强件具有垂直连接的第一部分和第二部分，所述第一加强件的第一部分和第二部分分别和所述第一端面及所述支撑板贴合；所述第二加强件具有垂直连接的第一部分和第二部分，所述第二加强件的第一部分和第二部分分别和所述第二端面及所述支撑板贴合

可选地，所述第一端面上还设有沿所述第三方向延伸的限位销钉，用于限制所述安装基准板沿所述第一方向放置于所述存储部内的终点位置。

如上，本实用新型提供一种连接组件，包括安装基准板和放置部，安装基准板和放置部均沿第一方向延伸；放置部具有第一端面，用于供安装基准板放置；其中，所述安装基准板面向所述第一端面的表面和所述第一端面其中之一设有沿第二方向延伸的凹部，另一设有沿所述第二方向布置的弹性凸部，所述第二方向与所述第一方向的夹角为0°至90°；所述安装基准板用于沿所述第一方向放置于所述第一端面后，弹性凸部位于凹部内，所述弹性凸部与所述凹部卡接，并且至少在所述弹性凸部与所述凹部卡接之前，所述安装基准板和所述第一端面贴合。也即，在所述弹性凸部与所述凹部卡接之前，所述弹性凸部缩回所在的部件，使得安装基准板和第一端面贴合。

由于凹部沿第二方向延伸，安装基准板沿第一方向放置于第一端面后，弹性凸部与凹部卡接，第一方向和第二方向的夹角为0°至90°；从而，安装基准板和放置部不仅在第一方向上受到限位，在其它方向也受到限位，使得连接组件的连接稳定性提升。

为让本实用新型的上述内容能更明显易懂，下文特举优选实施例并结合附图详细说明。

附图说明

图1是本实用新型实施例载玻片存储装置的立体图；

图2是本实用新型实施例载玻片存储装置的剖视图；

图3本实用新型实施例载玻片存储装置中载玻片和支撑部的位置关系示意图；

图4是本实用新型实施例载玻片存储组件的立体图；

图5是本实用新型实施例载玻片存储组件的侧视图；

图6是本实用新型实施例载玻片存储组件的剖视图；

图7是本实用新型实施例载玻片存储总成的立体图一；

图8是本实用新型实施例载玻片存储总成的立体图二；

图9是本实用新型实施例载玻片存储总成的侧视图一；

图10是本实用新型实施例载玻片存储总成的侧视图二；

图11是本实用新型实施例连接组件的立体图一；

图12是本实用新型实施例连接组件的立体图二；

图13是本实用新型实施例连接组件中安装基准板的俯视图；

图14是本实用新型实施例连接组件中放置部的俯视图；

图15是本实用新型实施例连接组件中弹性凸部和凹部的连接示意图；

图16是本实用新型实施例连接组件的仰视图；

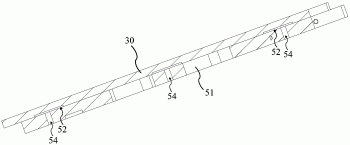

图17是图16中N-N方向的剖视图。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本实用新型的其他优点及功效。虽然本实用新型的描述将结合较佳实施例一起介绍，但这并不代表此实用新型的特征仅限于该实施方式。恰恰相反，结合实施方式作实用新型介绍的目的是为了覆盖基于本实用新型的权利要求而有可能延伸出的其它选择或改造。为了提供对本实用新型的深度了解，以下描述中将包含许多具体的细节。本实用新型也可以不使用这些细节实施。此外，为了避免混乱或模糊本实用新型的重点，有些具体细节将在描述中被省略。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

参考图1和图2，本实用新型提供一种载玻片存储装置1，包括：沿水平方向(图1和图2中X方向所示)间隔设置的第一侧板11和第二侧板12，第一侧板11和第二侧板12分别沿竖直方向(图1和图2中Z方向所示)延伸；以及沿竖直方向间隔设置的第三侧板13和第四侧板14，第三侧板13和第四侧板14分别沿水平方向延伸，沿水平方向，第三侧板13的两端分别和第一侧板11及第二侧板12的竖直方向的一端连接，第四侧板14的两端分别和第一侧板11及第二侧板12的竖直方向的另一端连接。

即，本实用新型的载玻片存储装置1由第一侧板11、第二侧板12、第三侧板13及第四侧板14围成。参考图2，本实施例中，沿竖直方向，第一侧板11的两端分别设有螺栓孔11a，第二侧板12的两端分别设有螺栓孔12a；沿水平方向，第三侧板13和第四侧板14的两端分别设有螺栓孔14a。第三侧板13和第四侧板14上的螺栓孔14a与第一侧板11上的螺栓孔11a及第二侧板12上的螺栓孔12a相对应。第三侧板13的两端分别和第一侧板11及第二侧板12的竖直方向的一端螺栓连接，第四侧板14的两端分别和第一侧板11及第二侧板12的竖直方向的另一端螺栓连接。但不限于上述连接方式，第一侧板11、第二侧板12、第三侧板13及第四侧板14能够连接以围成本实用新型的载玻片存储装置1即可。

继续参考图1和图2，本实施例中，载玻片存储装置1内具有沿竖直方向间隔设置的至少两个存储件15，载玻片2放置于存储件15。存储件15的数量不做限制，本实施例中，载玻片存储装置1内具有25个沿竖直方向间隔设置的存储件15，在其它实施例中，可以是其它数量的存储件15。

参考图2和图3，本实施例中，每一存储件15具有沿水平方向间隔且相对设置的支撑部16，每一存储件15的其中一个支撑部16设于第一侧板11，另一支撑部16设于第二侧板12。本实施例中，每一存储件15的两支撑部16之间的间距形成开口。沿水平方向，载玻片2一端放置于存储件15的其中一个支撑部16内，另一端放置于存储件15的另外一个支撑部16内。

由于本实用新型的载玻片存储装置1在竖直方向设有至少两个存储件15，每个存储件15用于放置载玻片2。即，载玻片存储装置1用于放置多个载玻片2，多个载玻片2沿竖直方向分布。这方便载玻片2的存储，也利于显微镜抓取载玻片存储装置1内的载玻片2，以进行样品观察。优选地，显微镜沿竖直方向依次抓取载玻片存储装置1内的载玻片2。

需说明的是，本实用新型的每一存储件15内放置载玻片2的数量不做限制，优选地是一个，更优选地是一个以上，根据实际需要在存储件15内放置相应数量的载玻片2。图1中Y方向示出了载玻片2的放置方向。

本实施例中，沿水平方向，第一侧板11至第二侧板12的尺寸和载玻片2的尺寸适配；即，第一侧板11至第二侧板12的尺寸满足能够放置载玻片2。此外，沿竖直方向，载玻片存储装置1的高度为所存储的载玻片2在水平方向的尺寸的五倍以上；沿水平方向，载玻片存储装置1的宽度大于等于载玻片2在水平方向的尺寸，也即，载玻片存储装置1沿竖直方向的高度远大于载玻片存储装置1沿水平方向的宽度，载玻片存储装置1沿竖直方向的高度远与载玻片存储装置1沿水平方向的宽度的比值在五倍以上。

参考图2和图3，沿竖直方向，支撑部16具有相对设置的上表面16a和下表面16b，每一存储件15的两支撑部16的下表面16b处于同一平面。还可以是，每一存储件15的两支撑部16的上表面16a处于同一平面。这样设置，载玻片2放置于存储件15内后平稳。即，本实施例中，支撑部16是凹槽，两凹槽的开口相对设置。

继续参考图3，优选地，沿竖直方向，支撑部16具有相对设置的上表面16a和下表面16b，每一存储件15的两支撑部16的上表面16a处于同一平面(图3中A平面所示)，下表面16b用于向放置于支撑部16内的载玻片2施加沿竖直方向的压紧力，以使载玻片2与支撑部16的上表面16a贴合。由于支撑部16的上表面16a处于同一平面，那么不同规格的载玻片2放置在载玻片存储装置1内时，所有的载玻片2的上表面16a(与支撑部16的上表面16a贴合的表面)齐平，确保了不同厚度的所有载玻片2的上表面16a都始终处于同一平面。且同一存储件15内能够放置不同规格的载玻片2。

需说明的是，存储件15的支撑部16的下表面16b向载玻片2施加沿竖直方向的压紧力的方式不做限制，例如是在支撑部16的下表面16b设置弹性件(图未示出)，弹性件向载玻片2施加沿竖直方向的压紧力。优选地，弹性件是弹片，进一步优选地，弹性件是紧定弹钉。

参考图2，本实用新型的第三侧板13背向第四侧板14的表面设有第一定位件17，第四侧板14背向第三侧板13的表面设有第二定位件18。在其它实施例中，第三侧板13背向第四侧板14的表面设有第一定位件17，或者，第四侧板14背向第三侧板13的表面设有第二定位件18。载玻片存储装置1设置定位件后，可以实施载玻片存储装置1的定位，定位于后述的载玻片存储组件3(参考图4)或载玻片存储总成4(参考图7)上。

其中，定位件的类型不做限制，能够使得载玻片存储装置1定位于后述的载玻片存储组件3或载玻片存储总成4上即可。本实施例中，第一定位件17和第二定位件18为销钉，第一定位件17沿竖直方向延伸，第二定位件18沿竖直方向延伸。后述的载玻片存储组件3(参考图4)和载玻片存储总成4(参考图7)上分别设有凹槽，第一定位件17位于后述的载玻片存储组件3上的凹槽，第二定位件18位于后述的载玻片存储总成4上的凹槽，从而实现定位。

在其它实施例中，第一定位件17为凹槽，凹槽竖直方向延伸，载玻片存储组件3上设有销钉；第二定位件18为凹槽，凹槽竖直方向延伸，载玻片存储总成4上设有销钉。或者，其它实施例中，第一定位件17为销钉，载玻片存储组件3上设有凹槽；第二定位件18为凹槽，载玻片存储总成4上设有销钉。或者，其它实施例中，第一定位件17为凹槽，载玻片存储组件3上设有销钉；第二定位件18为销钉，载玻片存储总成4上设有凹槽。

参考图4和图5并结合图1至图3所示，本实用新型还提供一种载玻片存储组件3，包括：安装基准板30；以及上述任一实施例所述的载玻片存储装置1，其中，载玻片存储装置1中的第三侧板13放置于安装基准板30上。通过安装基准板30将所承载的载玻片存储装置1放置到显微镜内进行样品观察，待完成样品观察后，抽出安装基准板30即可更换放置有新的载玻片2的载玻片存储装置1，使用方便。

本实施例中，在安装基准板30上放置的载玻片存储装置1至少为两个，即，在安装基准板30上放置一个以上的载玻片存储装置1。一个以上的载玻片存储装置1沿水平方向(图4和图5中X方向所示)呈一排设于安装基准板30上。载玻片存储装置1的数量不做限制，图4和图5中示出了8个载玻片存储装置1，在其它实施例中，安装基准板30上放置其它数量的载玻片存储装置1，例如是1个、3个、10个等。由于所有的载玻片存储装置1沿水平方向呈一排设于安装基准板30上，便于通过安装基准板30从显微镜内抽出载玻片存储组件3。

本实施例中，相邻的载玻片存储装置1沿水平方向相贴合设置。这样设置可以提升载玻片存储装置1放置在安装基准板30上的稳定性。

参考图6，第三侧板13与安装基准板30卡接，提升了载玻片存储装置1与安装基准板30的连接稳定性。第三侧板13与安装基准板30卡接的方式不做限制，能够使得第三侧板13放置于安装基准板30上后，在水平方向的运动(图4和图5中X方向所示)受到限制即可。本实施例中，结合图1和图2所示，载玻片存储组件3的安装基准板30上设有凹槽，第三侧板13上的第一定位件17为销钉，第一定位件17插设于安装基准板30上的凹槽内，实现卡接。凹槽的数量不做限制，本实施例中，凹槽的数量为两个，相应的，第一定位件17的数量也为两个。在其它实施例中，可以是其它数量的凹槽。

在其它实施例中，如上文所述，第一定位件17为凹槽，安装基准板30上设有销钉，安装基准板30上的销钉插设于第三侧板13上的凹槽内，实现卡接。优选地，第一定位件17为凹槽，第三侧板13面向安装基准板30的部分为平面，第四侧板14背向第三侧板13的表面设有第二定位件18。若载玻片存储装置1反向放置在安装基准板30上，第四侧板14上的第二定位件18无法放置在安装基准板30上。那么，本实用新型的载玻片存储装置1不会被倒置，防止载玻片存储装置1反向放置于安装基准板30上。

参考图7和图8，本实用新型还提供一种载玻片存储总成4，包括：存储部4a，存储部4a具有沿竖直方向(图7中Z方向所示)间隔设置的第一端面41和第二端面42，第一端面41和第二端面42分别沿水平方向(图7和图8中X方向所示)延伸，存储部4a用于供上述任一实施例所述的载玻片存储组件3沿所述水平方向插入，并将安装基准板30放置于第一端面41。其中，安装基准板30的延伸方向和第一端面41的延伸方向一致。

参考图9和图10并结合图1和图2所示，载玻片存储装置1的第四侧板14沿水平方向与第二端面42卡接。载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，载玻片存储装置1在沿载玻片2的放置方向(图9中Y方向所示)上的运动受到限制。从而，载玻片存储装置1定位于载玻片存储总成4内，不会沿载玻片2的放置方向窜出存储部4a。待显微镜完成样品观察后，沿水平方向，从载玻片存储总成4内抽出安装基准板30即可抽出载玻片存储装置1，以更换放置有新的载玻片2的载玻片存储装置1，使用方便。通过安装基准板30抽拉载玻片存储装置1，使用方便。

此外，本实用新型的载玻片存储装置1重心较高，载玻片存储组件3沿水平方向插入载玻片存储总成4的存储部4a内后，在发生倾斜趋势时，由于载玻片存储装置1的上端与第二端面42卡接，防止了载玻片存储装置1因重心过高，导致载玻片存储组件3插入载玻片存储总成4的存储部4a内后不稳定，而沿载玻片2的放置方向倾斜。

优选地，本实用新型的载玻片存储装置1的上端与第二端面42卡接，载玻片存储装置1在沿载玻片2的放置方向(图9中Y方向所示)上的运动受到限制，安装基准板30与第一端面41可活动连接。仅通过载玻片存储装置1的上端与第二端面42卡接，即可防止载玻片存储装置1沿载玻片2的放置方向倾斜，使得载玻片存储组件3沿水平方向插入载玻片存储总成4的存储部4a内后稳定。

第四侧板14与第二端面42卡接的方式不做限制，能够使得第四侧板14沿水平方向与第二端面42实现卡接，在沿载玻片2的放置方向上的运动(图7中Y方向所示)受到限制即可。本实施例中，结合图1和图2所示，载玻片存储总成4的第二端面42上设有凹槽46，凹槽46沿水平方向延伸，第四侧板14上的第二定位件18为销钉，第二定位件18插设于第二端面42上的凹槽46内，实现卡接。本实施例中，安装基准板30上的载玻片存储装置1呈一排设置，所有的载玻片存储装置1的第四侧板14上的第二定位件18沿水平方向位于同一直线上，从而所有的载玻片存储装置1的第四侧板14上的第二定位件18均位于第二端面42上的凹槽46内。

此外，设置凹槽46后，第四侧板14的第二定位件18沿着水平方向插入凹槽46，凹槽46起到导向作用，各载玻片存储装置1不会错位，使用方便。

在其它实施例中，如上文所述，第二定位件18为凹槽，第二端面42上设有销钉，第二端面42上的销钉插设于第四侧板14上的凹槽内，实现卡接。

继续参考图7，本实用新型的存储部4a至少为两个，即，本实用新型的存储部4a为一个以上，一个以上的存储部4a沿竖直方向设置。图7中示出了3个存储部4a，但数量不限于此。在其它实施例中，可以是其它数量，例如4个、5个等。

本实施例中，存储部4a还具有支撑板40，支撑板40沿竖直方向(图7中Z方向所示)延伸，第一端面41和第二端面42分别垂直连接于支撑板40。支撑板40和第一端面41的连接处设有第一加强件43，支撑板40和第二端面42的连接处设有第二加强件44。

优选地，第一加强件43具有垂直连接的第一部分和第二部分，第一加强件43的第一部分和第二部分分别和第一端面41及支撑板40贴合。优选地，第二加强件44具有垂直连接的第一部分和第二部分，第二加强件44的第一部分和第二部分分别和第二端面42及支撑板40贴合。这样提升了存储部4a的强度，利于在载玻片存储总成4上放置多个载玻片存储组件3。

此外，参考图7，在第一端面41上还设有沿竖直方向延伸的限位销钉45，限制载玻片存储组件3沿水平方向放置于存储部4a内的终点位置。当载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，限位销钉45可以沿水平方向顶着载玻片存储装置1，防止载玻片存储装置1从存储部4a内沿水平方向窜出去。

参考图11，本实用新型提供一种连接组件50，包括前述实施例的安装基准板30和放置部51，安装基准板30和放置部51均沿第一方向(图11中X方向所示)延伸，优选地，第一方向为水平方向；放置部51具有前述实施例的第一端面41，用于供安装基准板30放置；其中，所述安装基准板30面向所述第一端面41的表面和所述第一端面41其中之一设有沿第二方向(图12中M方向所示)延伸的凹部52，另一设有沿所述第二方向布置的弹性凸部53，所述第二方向与所述第一方向的夹角为0°至90°，优选地，第二方向为水平方向。优选地，所述第二方向与所述第一方向的夹角大于0°，小于等于90°。

本实施例中，参考图13，所述安装基准板30面向所述第一端面41的表面设有沿第二方向(图13中M方向所示)延伸的凹部52；参考图14，所述第一端面41设有沿所述第二方向(图14中M方向所示)布置的弹性凸部53，所述第二方向与所述第一方向的夹角(图13和图14中α所示)为0°至90°。在其它实施例中，所述安装基准板30面向所述第一端面41的表面设有沿第二方向布置的弹性凸部53，所述第一端面41设有沿所述第二方向延伸的弹性凸部53。

参考图15至图17，所述安装基准板30用于沿所述第一方向放置于所述第一端面41后，弹性凸部53位于凹部52内，所述弹性凸部53与所述凹部52卡接，并且至少在所述弹性凸部53与所述凹部52卡接之前，所述安装基准板30和所述第一端面41贴合。也即，在所述弹性凸部53与所述凹部52卡接之前，所述弹性凸部53缩回所在的部件，使得安装基准板30和第一端面41贴合。本实施例中，在所述弹性凸部53与所述凹部52卡接之前，所述弹性凸部53缩回放置部51内，使得安装基准板30和第一端面41贴合。

由于凹部52沿第二方向延伸，安装基准板30沿第一方向放置于第一端面41后，弹性凸部53与凹部52卡接，第一方向和第二方向的夹角为0°至90°，优选地，第一方向和第二方向的夹角为锐角；从而，安装基准板30和放置部51不仅在第一方向上受到限位，在其它方向也受到限位，使得连接组件50的连接稳定性提升。具体而言，本实施例中，安装基准板30沿第一方向放置于第一端面41后，安装基准板30在放置方向上受到限位(图15中A方向所示)，同时，安装基准板30在侧向(图11和图15中P方向所示)上受到限位，侧向垂直于第一方向，使得连接组件50的连接稳定性提升。

如前文所述，参考图7，当载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，限位销钉45可以沿水平方向顶着载玻片存储装置1，也即限位销钉45可以沿水平方向顶着安装基准板30，防止载玻片存储装置1从存储部4a内沿水平方向窜出去。从而，当载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，在前述实施例中的凹槽46、限位销钉45及本实施例所述的连接组件50的共同作用下，载玻片存储装置1放置在存储部4a内的稳定性大大提升。

优选地，所述第二方向与所述第一方向的夹角为5°至35°，包括5°和35°。进一步优选地，所述第二方向与所述第一方向的夹角为15°。更进一步优选地，所述第二方向与所述第一方向的夹角为20°。

参考图13和图17，本实用新型中，所述凹部52为多个，沿所述第二方向间隔设置；本实施例中，所述凹部52为三个，但不限于此，根据实际需要设计相应数量的凹部52。参考图12，本实用新型的所述弹性凸部53为多个，沿所述第二方向间隔设置，所述弹性凸部53与所述凹部52一一对应；本实施例中，所述弹性凸部53为三个，但不限于此，根据实际需要设计相应数量的弹性凸部53。在所述安装基准板30沿所述第一方向放置于所述第一端面41后，每一个弹性凸部53位于相应的凹部52内，相应的所述弹性凸部53与相应的所述凹部52卡接。

在其它实施例中，所述弹性凸部53为多个，沿所述第二方向间隔设置，所述凹部52沿所述第二方向一体成型，在所述安装基准板30沿所述第一方向放置于所述第一端面41后，每一所述弹性凸部53与所述凹部52卡接。即，在其它实施例中，凹部52为一个，在所述安装基准板30沿所述第一方向放置于所述第一端面41后，沿所述第二方向间隔设置的每一所述弹性凸部53位于同一个所述凹部52内，以实现每一所述弹性凸部53与所述凹部52卡接。

具体而言，本实施例中，所述弹性凸部53为紧定弹钉，所述凹部52为凹槽。参考图12、图16及图17，放置部51上设有沿第三方向延伸的安装孔54，所述第三方向同时垂直于所述第一方向和所述第二方向。优选地，第三方向为竖直方向。紧定弹钉安装于放置部51上的安装孔54内，本实施例中，放置部51上设有三个安装孔54，沿所述第二方向间隔设置。

在安装基准板30沿第一方向放置于第一端面41的过程中，紧定弹钉伸出安装孔54，在安装基准板30接触到紧定弹钉后，紧定弹钉缩回安装孔54内，安装基准板30和第一端面41贴合。随着安装基准板30沿着所述第一方向继续运动，直至相应的紧定弹钉与安装基准板30上的凹槽接触时，紧定弹钉再次伸出安装孔54，直至紧定弹钉完全位于安装基准板30上的凹槽内，实现紧定弹钉与凹槽的卡接。载玻片存储装置1稳定地放置于载玻片存储总成4的存储部4a内。

参考图7和图8，本实用新型还提供一种载玻片存储总成4，包括：存储部4a，存储部4a沿第三方向(图7中Z方向所示)间隔设置上述任一实施例所述的连接组件50的第一端面41和第二端面42，第二端面42分别沿所述第一方向(图7和图8中X方向所示)延伸，所述第三方向同时垂直于所述第一方向和所述第二方向。优选地，第三方向为竖直方向。

存储部4a用于供上述任一实施例所述的连接组件50中的安装基准板30沿所述第一方向插入，并将安装基准板30放置于第一端面41。其中，安装基准板30的延伸方向和第一端面41的延伸方向一致。

参考图9和图10并结合图1和图2所示，载玻片存储装置1的第四侧板14沿水平方向与第二端面42卡接。载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，载玻片存储装置1在沿载玻片2的放置方向(图9中Y方向所示)上的运动受到限制。从而，载玻片存储装置1定位于载玻片存储总成4内，不会沿载玻片2的放置方向窜出存储部4a。待显微镜完成样品观察后，沿水平方向，从载玻片存储总成4内抽出安装基准板30即可抽出载玻片存储装置1，以更换放置有新的载玻片2的载玻片存储装置1，使用方便。通过安装基准板30抽拉载玻片存储装置1，使用方便。

此外，本实用新型的载玻片存储装置1重心较高，载玻片存储组件3沿水平方向插入载玻片存储总成4的存储部4a内后，在发生倾斜趋势时，由于载玻片存储装置1的上端与第二端面42卡接，防止了载玻片存储装置1因重心过高，导致载玻片存储组件3插入载玻片存储总成4的存储部4a内后不稳定，而沿载玻片2的放置方向倾斜。

优选地，本实用新型的载玻片存储装置1的上端与第二端面42卡接，载玻片存储装置1在沿载玻片2的放置方向(图9中Y方向所示)上的运动受到限制，安装基准板30与第一端面41可活动连接。仅通过载玻片存储装置1的上端与第二端面42卡接，即可防止载玻片存储装置1沿载玻片2的放置方向倾斜，使得载玻片存储组件3沿水平方向插入载玻片存储总成4的存储部4a内后稳定。

第四侧板14与第二端面42卡接的方式不做限制，能够使得第四侧板14沿水平方向与第二端面42实现卡接，在沿载玻片2的放置方向上的运动(图4和图5中X方向所示)受到限制即可。本实施例中，结合图1和图2所示，载玻片存储总成4的第二端面42上设有凹槽46，凹槽46沿所述第一方向延伸，优选地，所述第一方向为水平方向。第四侧板14上的第二定位件18为销钉，第二定位件18插设于第二端面42上的凹槽46内，实现卡接。本实施例中，安装基准板30上的载玻片存储装置1呈一排设置，所有的载玻片存储装置1的第四侧板14上的第二定位件18沿水平方向位于同一直线上，从而所有的载玻片存储装置1的第四侧板14上的第二定位件18均位于第二端面42上的凹槽46内。

此外，设置凹槽46后，第四侧板14的第二定位件18沿着水平方向插入凹槽46，凹槽46起到导向作用，各载玻片存储装置1不会错位，使用方便。

在其它实施例中，如上文所述，第二定位件18为凹槽，第二端面42上设有销钉，第二端面42上的销钉插设于第四侧板14上的凹槽内，实现卡接。

继续参考图7，本实用新型的存储部4a至少为两个，即，本实用新型的存储部4a为一个以上，一个以上的存储部4a沿所述第三方向设置。图7中示出了3个存储部4a，但数量不限于此。在其它实施例中，可以是其它数量，例如4个、5个等。

本实施例中，存储部4a还具有支撑板40，支撑板40沿所述第三方向(图7中Z方向所示)延伸，第一端面41和第二端面42分别垂直连接于支撑板40。支撑板40和第一端面41的连接处设有第一加强件43，支撑板40和第二端面42的连接处设有第二加强件44。

优选地，第一加强件43具有垂直连接的第一部分和第二部分，第一加强件43的第一部分和第二部分分别和第一端面41及支撑板40贴合。优选地，第二加强件44具有垂直连接的第一部分和第二部分，第二加强件44的第一部分和第二部分分别和第二端面42及支撑板40贴合。这样提升了存储部4a的强度，利于在载玻片存储总成4上放置多个载玻片存储组件3。

此外，参考图7，在第一端面41上还设有沿所述第三方向延伸的限位销钉45，限制所述安装基准板30沿所述第一方向放置于存储部4a内的终点位置。当载玻片存储装置1通过安装基准板30放置于载玻片存储总成4的存储部4a内后，限位销钉45可以沿所述第一方向顶着载玻片存储装置1，防止载玻片存储装置1从存储部4a内沿所述第一方向窜出去。

综上所述，本实用新型提供的上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
