专利摘要

本实用新型公开了一种便于对瓶身进行保护的注吹机用送料装置，包括控制机床，所述控制机床的上方固定有固定面板，且固定面板的上方连接有送料板，所述送料板的后侧固定有驱动电机，所述丝杆的上方固定有固定块，且固定块的内部固定有卡出块，所述卡出块的右侧固定有第二夹紧块，所述连接块的内部卡合连接有缓冲块，所述第二夹紧块的上方设置有驱动转轴，且驱动转轴的底端固定有转块，所述转块的外侧连接有注吹棒，所述控制机床的前侧内部设置有收集箱体。该便于对瓶身进行保护的注吹机用送料装置，便于对瓶身进行保护，且能够有效的将瓶子取出，而且便于对不同尺寸的瓶身进行加紧固定。

权利要求

1.一种便于对瓶身进行保护的注吹机用送料装置，包括控制机床（1），其特征在于：所述控制机床（1）的上方固定有固定面板（2），且固定面板（2）的上方连接有送料板（3），所述送料板（3）的后侧固定有驱动电机（4），且驱动电机（4）的输出端连接有丝杆（5），并且丝杆（5）的外侧设置有滑轮（6），所述丝杆（5）的上方固定有固定块（7），且固定块（7）的内部固定有卡出块（8），所述卡出块（8）的右侧固定有第二夹紧块（13），且卡出块（8）的内部固定有连接块（9），并且第二夹紧块（13）的内部设置有吹塑瓶（14），所述连接块（9）的内部卡合连接有缓冲块（10），且缓冲块（10）的内侧连接有第一夹紧块（11），并且第一夹紧块（11）的内侧设置有橡胶块（12），所述第二夹紧块（13）的上方设置有驱动转轴（15），且驱动转轴（15）的底端固定有转块（16），所述转块（16）的外侧连接有注吹棒（17），且转块（16）的右侧设置有注吹机体（18），所述控制机床（1）的前侧内部设置有收集箱体（19）。

2.根据权利要求1所述的一种便于对瓶身进行保护的注吹机用送料装置，其特征在于：所述送料板（3）通过丝杆（5）在固定面板（2）的内部构成滑动结构，且固定面板（2）与控制机床（1）的连接方式为螺栓连接。

3.根据权利要求1所述的一种便于对瓶身进行保护的注吹机用送料装置，其特征在于：所述卡出块（8）关于固定块（7）的中心轴线对称设置，且固定块（7）与卡出块（8）的连接方式为卡合连接。

4.根据权利要求1所述的一种便于对瓶身进行保护的注吹机用送料装置，其特征在于：所述缓冲块（10）等角度固定在卡出块（8）的内部，且缓冲块（10）在连接块（9）的内部构成伸缩结构。

5.根据权利要求1所述的一种便于对瓶身进行保护的注吹机用送料装置，其特征在于：所述第一夹紧块（11）与缓冲块（10）的连接方式为螺栓连接，且第一夹紧块（11）的内表面均匀粘接有橡胶块（12）。

6.根据权利要求1所述的一种便于对瓶身进行保护的注吹机用送料装置，其特征在于：所述转块（16）的横截面呈正五边形结构，且转块（16）的外表面均匀固定有注吹棒（17），并且注吹棒（17）与吹塑瓶（14）的连接方式为卡合连接。

说明书

技术领域

本实用新型涉及注吹机技术领域，具体为一种便于对瓶身进行保护的注吹机用送料装置。

背景技术

随着塑料注塑行业的不但发展，塑料产品的种类和用途也越来越广泛，塑料产品一般都需要经过注塑和吹注两个工艺来实现，为了保障产品的质量和效率，需要一种开合平稳快速且效率高的注吹，注塑吹瓶机是一种通过吹塑工艺将塑料颗粒制作成中空容器的设备，进而对于注吹机成型后的瓶子的送料变得非常重要；

但常见的注吹机用送料装置不便于对瓶身进行保护，且不能够有效的将瓶子取出，而且不便于对不同尺寸的瓶身进行加紧固定，因此，我们提出一种便于对瓶身进行保护的注吹机用送料装置，以便于解决上述中提出的问题。

发明内容

本实用新型的目的在于提供一种便于对瓶身进行保护的注吹机用送料装置，以解决上述背景技术中提出常见的注吹机用送料装置不便于对瓶身进行保护，且不能够有效的将瓶子取出，而且不便于对不同尺寸的瓶身进行加紧固定的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于对瓶身进行保护的注吹机用送料装置，包括控制机床，所述控制机床的上方固定有固定面板，且固定面板的上方连接有送料板，所述送料板的后侧固定有驱动电机，且驱动电机的输出端连接有丝杆，并且丝杆的外侧设置有滑轮，所述丝杆的上方固定有固定块，且固定块的内部固定有卡出块，所述卡出块的右侧固定有第二夹紧块，且卡出块的内部固定有连接块，并且第二夹紧块的内部设置有吹塑瓶，所述连接块的内部卡合连接有缓冲块，且缓冲块的内侧连接有第一夹紧块，并且第一夹紧块的内侧设置有橡胶块，所述第二夹紧块的上方设置有驱动转轴，且驱动转轴的底端固定有转块，所述转块的外侧连接有注吹棒，且转块的右侧设置有注吹机体，所述控制机床的前侧内部设置有收集箱体。

优选的，所述送料板通过丝杆在固定面板的内部构成滑动结构，且固定面板与控制机床的连接方式为螺栓连接。

优选的，所述卡出块关于固定块的中心轴线对称设置，且固定块与卡出块的连接方式为卡合连接。

优选的，所述缓冲块等角度固定在卡出块的内部，且缓冲块在连接块的内部构成伸缩结构。

优选的，所述第一夹紧块与缓冲块的连接方式为螺栓连接，且第一夹紧块的内表面均匀粘接有橡胶块。

优选的，所述转块的横截面呈正五边形结构，且转块的外表面均匀固定有注吹棒，并且注吹棒与吹塑瓶的连接方式为卡合连接。

与现有技术相比，本实用新型的有益效果是：该便于对瓶身进行保护的注吹机用送料装置，便于对瓶身进行保护，且能够有效的将瓶子取出，而且便于对不同尺寸的瓶身进行加紧固定；

1.设置有橡胶块和第一夹紧块，第一夹紧块与缓冲块通过螺栓固定连接，且第一夹紧块的内表面均匀粘接有橡胶块，橡胶块的质地柔软，能够有效的对瓶身进行保护；

2.设置有送料板，送料板通过丝杆在固定面板的内部发生滑动，且固定面板与控制机床通过螺栓连接固定，从而在送料板的互动作用下，能够有效的使得能够有效的使得瓶子脱离注吹棒，进而能够有效的将瓶子取出；

3.设置有缓冲块和连接块，缓冲块等角度固定在卡出块的内部，且缓冲块在连接块的内部发生伸缩，在缓冲块的伸缩作用下，便于对不同尺寸的瓶身进行加紧固定。

附图说明

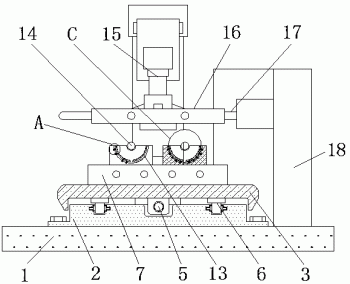

图1为本实用新型正视剖面结构示意图；

图2为本实用新型俯视剖面结构示意图；

图3为本实用新型图1中A处放大结构示意图；

图4为本实用新型图2中B处放大结构示意图；

图5为本实用新型图1中C处放大结构示意图。

图中：1、控制机床；2、固定面板；3、送料板；4、驱动电机；5、丝杆；6、滑轮；7、固定块；8、卡出块；9、连接块；10、缓冲块；11、第一夹紧块；12、橡胶块；13、第二夹紧块；14、吹塑瓶；15、驱动转轴；16、转块；17、注吹棒；18、注吹机体；19、收集箱体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种便于对瓶身进行保护的注吹机用送料装置，包括控制机床1、固定面板2、送料板3、驱动电机4、丝杆5、滑轮6、固定块7、卡出块8、连接块9、缓冲块10、第一夹紧块11、橡胶块12、第二夹紧块13、吹塑瓶14、驱动转轴15、转块16、注吹棒17、注吹机体18和收集箱体19，控制机床1的上方固定有固定面板2，且固定面板2的上方连接有送料板3，送料板3的后侧固定有驱动电机4，且驱动电机4的输出端连接有丝杆5，并且丝杆5的外侧设置有滑轮6，丝杆5的上方固定有固定块7，且固定块7的内部固定有卡出块8，卡出块8的右侧固定有第二夹紧块13，且卡出块8的内部固定有连接块9，并且第二夹紧块13的内部设置有吹塑瓶14，连接块9的内部卡合连接有缓冲块10，且缓冲块10的内侧连接有第一夹紧块11，并且第一夹紧块11的内侧设置有橡胶块12，第二夹紧块13的上方设置有驱动转轴15，且驱动转轴15的底端固定有转块16，转块16的外侧连接有注吹棒17，且转块16的右侧设置有注吹机体18，控制机床1的前侧内部设置有收集箱体19。

如图1和图2中送料板3通过丝杆5在固定面板2的内部构成滑动结构，且固定面板2与控制机床1的连接方式为螺栓连接，从而能够有效的将瓶子取出，卡出块8关于固定块7的中心轴线对称设置，且固定块7与卡出块8的连接方式为卡合连接，便于对卡出块8的安装；

如图3和图4中缓冲块10等角度固定在卡出块8的内部，且缓冲块10在连接块9的内部构成伸缩结构，便于对不同尺寸的瓶身进行加紧固定，第一夹紧块11与缓冲块10的连接方式为螺栓连接，且第一夹紧块11的内表面均匀粘接有橡胶块12，便于对瓶身进行保护，转块16的横截面呈正五边形结构，且转块16的外表面均匀固定有注吹棒17，并且注吹棒17与吹塑瓶14的连接方式为卡合连接，便于对瓶身进行批量处理。

工作原理：在使用该便于对瓶身进行保护的注吹机用送料装置时，首先将固定面板2通过螺栓固定在控制机床1的上表面合适的位置，再将该控制机床1的电源启动，使得注吹机体18的各个部位正常运行，在注吹机体18的作用下，使得生产出来的吹塑瓶14安置在注吹棒17上，驱动转轴15的上方设置有机械手，在驱动转轴15的转动的同时并完成升降，驱动转轴15的转动使得转块16发生间歇性转动，当吹塑瓶14的端部升降并卡合至横截面呈“凹”字型结构的卡出块8的内部时，卡出块8的内部设置有连接块9，而且缓冲块10在连接块9的内部发生伸缩，从而能够有效的防止吹塑瓶14发生掉落；

与此同时，在型号为Y90S-2的驱动电机4的作用下，使得丝杆5发生转动，丝杆5的转动使得固定块7通过滑轮6在固定面板2的内部发生滑动，从而能够有效的使得吹塑瓶14脱离注吹棒17，从而便于将吹塑瓶14移动至合适的位置，并放置在收集箱体19的内部，以上便完成该便于对瓶身进行保护的注吹机用送料装置的一系列操作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
