专利摘要

本发明公开了一种轴承装夹工装，包括工作基台，所述工作基台的上方固定设置有竖直气压伸缩杆，所述竖直气压伸缩杆的伸缩端上端固定焊接有固定托盘，并且固定托盘内部正左、正右、正后和正前均固定焊接有限位杆，所述限位杆中活动穿插设置有活动夹板，所述活动夹板的下方通过连接钢条固定连接有滑轮，并且滑轮滚动贴合于固定托盘的内部底面。本装置在配置上比目前先进的原厂仪器要简便，且能够大大降低成本，非常适合普通汽车修理厂进行配备，非常具有市场前景和竞争力，并且能够适应于不同型号固定轴承的夹持工作，使适用性和性价比更高，避免人工对固定轴承中心定位的不够准确，极大的提高了效率。

权利要求

1.一种轴承装夹工装，包括工作基台(1)，其特征在于：所述工作基台(1)的上方固定设置有竖直气压伸缩杆(3)，所述竖直气压伸缩杆(3)的伸缩端上端固定焊接有固定托盘(4)，并且固定托盘(4)内部正左、正右、正后和正前均固定焊接有限位杆(5)，所述限位杆(5)中活动穿插设置有活动夹板(6)，所述活动夹板(6)的下方通过连接钢条固定连接有滑轮，并且滑轮滚动贴合于固定托盘(4)的内部底面，所述固定托盘(4)的正左方活动夹板(6)的上表面固定设置有激光测距传感器(7)，并且激光测距传感器(7)的内侧设置有激光头(8)，所述固定托盘(4)的正右方活动夹板(6)的上表面固定设置有反馈板(10)，所述固定托盘(4)的正左、正右、正后和正前方均固定焊接有电动伸缩杆(9)，并且电动伸缩杆(9)的伸缩杆部分穿插于固定托盘(4)内部并与活动夹板(6)一侧表面固定焊接，所述固定托盘(4)上表面的设置有若干个夹板活动槽口(11)，并且活动夹板(6)活动穿插于夹板活动槽口(11)中，所述工作基台(1)的上表面一侧可转动设置有转动柱(12)，并且转动柱(12)上端设置有横向气压伸缩杆(13)，所述转动柱(12)上端右侧固定焊接有中空行程柱(14)，并且中空行程柱(14)内部固定安置有水平限位杆(15)，所述水平限位杆(15)上滑动设置有滑动矩形块(16)，并且滑动矩形块(16)的下方两侧均固定设置有侧边轮(17)，所述滑动矩形块(16)下表面固定焊接有内轴圈固定件(18)，所述滑动矩形块(16)上表面居中穿插设置有调节螺栓(20)；

所述内轴圈固定件(18)内部居中开设有竖直槽，并且竖直槽中设置有竖直活动杆(19)，所述内轴圈固定件(18)内部的竖直槽两侧均设置有若干个侧边槽(21)，并且侧边槽(21)的内部安置有固定顶头(22)，所述固定顶头(22)内部居中开设有内置槽(23)，并且内置槽(23)中套设有横杆(24)，所述横杆(24)的一端与侧边槽(21)的内壁固定焊接，并且横杆(24)表面还套设有套环(25)，所述套环(25)上表面通过销轴活动铰接有斜杆(26)，并且斜杆(26)上端通过销轴与竖直活动杆(19)活动铰接；

所述套环(25)一侧端面与固定顶头(22)内侧表面固定焊接，并且套环(25)水平滑动于横杆(24)上。

2.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述调节螺栓(20)的下端穿插过滑动矩形块(16)与竖直活动杆(19)的上端固定焊接，并且调节螺栓(20)上端固定焊接有螺帽。

3.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述中空行程柱(14)的上表面开设有水平槽口，并且调节螺栓(20)活动穿插于水平槽口中。

4.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述夹板活动槽口(11)共设置有四个，并且四个夹板活动槽口(11)分别与固定托盘(4)内部正左、正右、正后和正前方的活动夹板(6)匹配安装。

5.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述内轴圈固定件(18)内部的竖直槽居中设置于内轴圈固定件(18)的内部，并且竖直槽与侧边槽(21)之间开设有槽口通道，并且斜杆(26)活动穿插于槽口通道中。

6.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述固定顶头(22)设置有两组共四个，并且每组固定顶头(22)关于竖直活动杆(19)中心对称。

7.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述工作基台(1)的下表面两侧均固定焊接有支撑腿(2)，并且支持腿(2)设置有两组共四个。

8.根据权利要求1所述的一种轴承装夹工装，其特征在于：所述工作基台(1)上表面位于转动柱(12)左侧处固定安装有控制器，并且工作基台(1)的下方左侧固定设置有电机，所述电机下方固定设置有支撑板，并且电机的输出轴与转动柱(12)的下端固定焊接。

说明书

技术领域

本发明涉及固定轴承定位夹持领域，具体为一种帆布鞋加工生产用线缝工艺设备。

背景技术

帆布鞋生产工序中，需要对帆布鞋进行缝线，而缝线设备的传动辊两端的固定轴承是较为精密的组件，在固定轴承的外圈端面需要进行进一步的加工，需要对其进行有效的精准夹持。

对已有的夹持夹具只能对某种固定型号的固定轴承进行固定夹持，不能适应不同型号的轴承；人工对轴承中心的定位不够准确，并且在速度上较慢，步骤上也比较繁琐。

发明内容

本发明的目的在于提供一种帆布鞋加工生产用线缝工艺设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种帆布鞋加工生产用线缝工艺设备，包括工作基台，所述工作基台的上方固定设置有竖直气压伸缩杆，所述竖直气压伸缩杆的伸缩端上端固定焊接有固定托盘，并且固定托盘内部正左、正右、正后和正前均固定焊接有限位杆，所述限位杆中活动穿插设置有活动夹板，所述活动夹板的下方通过连接钢条固定连接有滑轮，并且滑轮滚动贴合于固定托盘的内部底面，所述固定托盘的正左方活动夹板的上表面固定设置有激光测距传感器，并且激光测距传感器的内侧设置有激光头，所述固定托盘的正右方活动夹板的上表面固定设置有反馈板，所述固定托盘的正左、正右、正后和正前方均固定焊接有电动伸缩杆，并且电动伸缩杆的伸缩杆部分穿插于固定托盘内部并与活动夹板一侧表面固定焊接，所述固定托盘上表面的设置有若干个夹板活动槽口，并且活动夹板活动穿插于夹板活动槽口中，所述工作基台的上表面一侧可转动设置有转动柱，并且转动柱上端设置有横向气压伸缩杆，所述转动柱上端右侧固定焊接有中空行程柱，并且中空行程柱内部固定安置有水平限位杆，所述水平限位杆上活动滑动设置有滑动矩形块，并且滑动矩形块的下方两侧均固定设置有侧边轮，所述滑动矩形块下表面固定焊接有内轴圈固定件，所述滑动矩形块上表面居中穿插设置有调节螺栓。

优选的，所述内轴圈固定件内部居中开设有竖直槽，并且竖直槽中设置有竖直活动杆，所述内轴圈固定件内部的竖直槽两侧均设置有若干个侧边槽，并且侧边槽的内部安置有固定顶头，所述固定顶头内部居中开设有内置槽，并且内置槽中套设有横杆，所述横杆的一端与侧边槽的内壁固定焊接，并且横杆表面还套设有套环，所述套环上表面通过销轴活动铰接有斜杆，并且斜杆上端通过销轴与竖直活动杆活动铰接。

优选的，所述调节螺栓的下端穿插过滑动矩形块与竖直活动杆的上端固定焊接，并且调节螺栓上端固定焊接有螺帽。

优选的，所述中空行程柱的上表面开设有水平槽口，并且调节螺栓活动穿插于水平槽口中。

优选的，所述夹板活动槽口共设置有四个，并且四个夹板活动槽口分别与固定托盘内部正左、正右、正后和正前方的活动夹板匹配安装。

优选的，所述套环一侧端面与固定顶头内侧表面固定焊接，并且套环水平滑动于横杆上。

优选的，所述内轴圈固定件内部的竖直槽居中设置于内轴圈固定件的内部，并且竖直槽与侧边槽之间开设有槽口通道，并且斜杆活动穿插于槽口通道中。

优选的，所述固定顶头设置有两组共四个，并且每组固定顶头关于竖直活动杆中心对称。

优选的，所述工作基台的下表面两侧均固定焊接有支撑腿，并且支持腿设置有两组共四个。

优选的，所述工作基台上表面位于转动柱左侧处固定安装有控制器，并且工作基的下方左侧固定设置有电机，所述电机下方固定设置有支撑板，并且电机的输出轴与转动柱的下端固定焊接。

与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：

1.本装置在配置上比目前先进的原厂仪器要简便，且能够大大降低成本，非常适合普通的车间厂房进行配备，非常具有市场前景和竞争力，并且能够适应于不同型号固定轴承的夹持工作，使适用性和性价比更高，避免人工对固定轴承中心定位的不够准确，极大的提高了效率；

2.制器通过控制步进电机使转动柱进行转动，并且横向气压伸缩杆也在控制器的控制下进行配合运动，使内轴圈固定件精确的处于固定轴承中心的上方位置；

3.通过拧动调节螺栓使竖直活动杆下降，竖直活动杆下降使斜杆的下端向外侧移动，那么便带动套环在横杆上向外侧滑动，故固定顶头也随之向外侧移动直至与固定轴承的内轴内圈内壁紧密贴合，那么再进行对固定轴承的检查或加工都非常方便。

附图说明

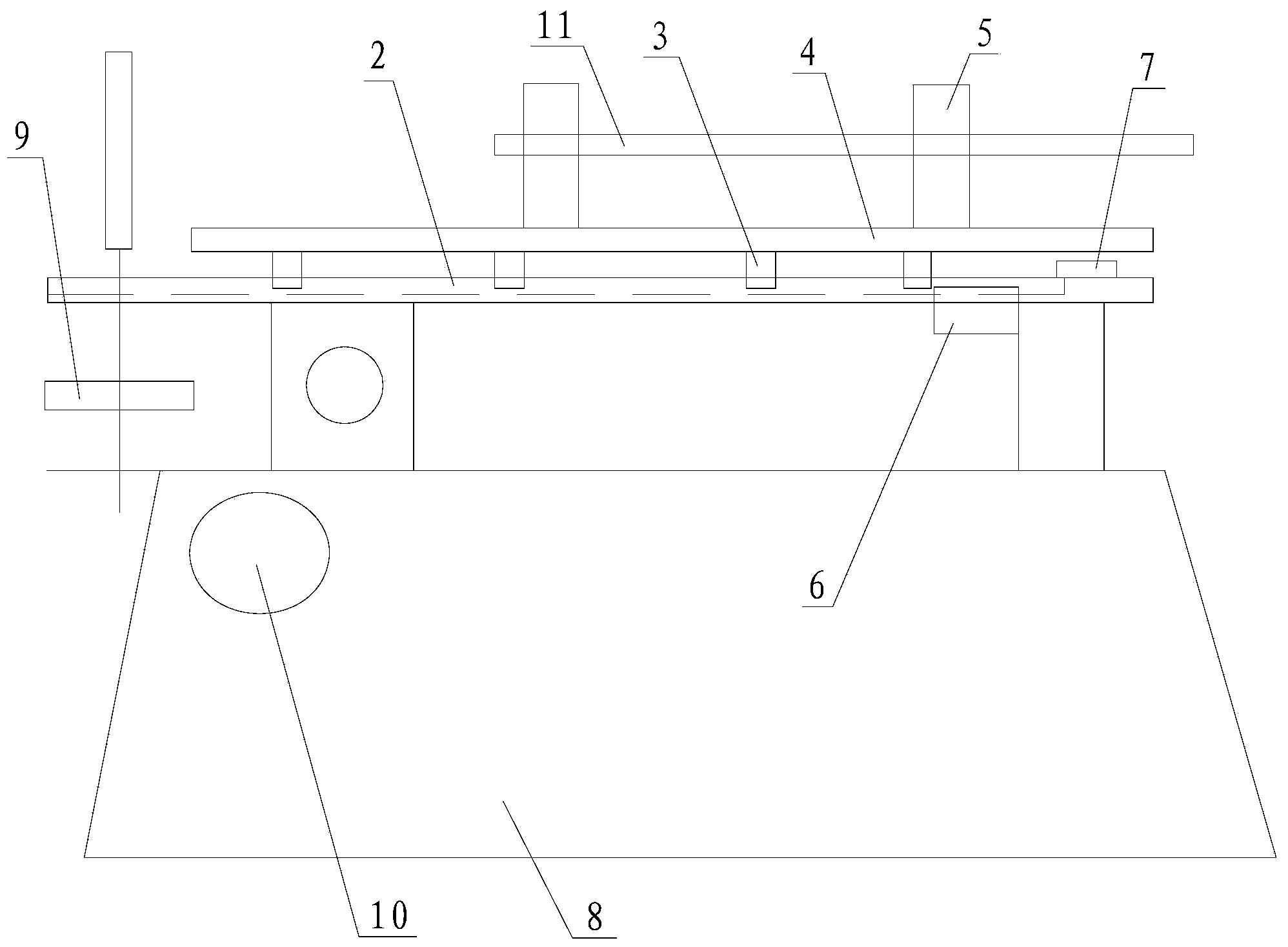

图1为本发明示意图；

图2为图1中A处区域放大图；

图3为图2中局部示意图；

图4为图1中B处区域放大图；

图5为固定托盘、活动夹板和夹板活动槽口安装关系俯视图。

图中：工作基台1、支撑腿2、竖直气压伸缩杆3、固定托盘4、限位杆5、活动夹板6、激光测距传感器7、激光头8、电动伸缩杆9、反馈板10、夹板活动槽口11、转动柱12、横向气压伸缩杆13、中空行程柱14、水平限位杆15、滑动矩形块16、侧边轮17、内轴圈固定件18、竖直活动杆19、调节螺栓20、侧边槽21、固定顶头22、内置槽23、横杆24、套环25、斜杆26。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图5，本发明提供一种技术方案：一种帆布鞋加工生产用线缝工艺设备，包括工作基台1，工作基台1的上方固定设置有竖直气压伸缩杆3，竖直气压伸缩杆3的伸缩端上端固定焊接有固定托盘4，并且固定托盘4内部正左、正右、正后和正前均固定焊接有限位杆5，限位杆5中活动穿插设置有活动夹板6，活动夹板6的下方通过连接钢条固定连接有滑轮，并且滑轮滚动贴合于固定托盘4的内部底面，固定托盘4的正左方活动夹板6的上表面固定设置有激光测距传感器7，并且激光测距传感器7的内侧设置有激光头8，固定托盘4的正右方活动夹板6的上表面固定设置有反馈板10，固定托盘4的正左、正右、正后和正前方均固定焊接有电动伸缩杆9，并且电动伸缩杆9的伸缩杆部分穿插于固定托盘4内部并与活动夹板6一侧表面固定焊接，固定托盘4上表面的设置有若干个夹板活动槽口11，并且活动夹板6活动穿插于夹板活动槽口11中，工作基台1的上表面一侧可转动设置有转动柱12，并且转动柱12上端设置有横向气压伸缩杆13，转动柱12上端右侧固定焊接有中空行程柱14，并且中空行程柱14内部固定安置有水平限位杆15，水平限位杆15上活动滑动设置有滑动矩形块16，并且滑动矩形块16的下方两侧均固定设置有侧边轮17，滑动矩形块16下表面固定焊接有内轴圈固定件18，滑动矩形块16上表面居中穿插设置有调节螺栓20。

进一步地，内轴圈固定件18内部居中开设有竖直槽，并且竖直槽中设置有竖直活动杆19，内轴圈固定件18内部的竖直槽两侧均设置有若干个侧边槽21，并且侧边槽21的内部安置有固定顶头22，固定顶头22内部居中开设有内置槽23，并且内置槽23中套设有横杆24，横杆24的一端与侧边槽21的内壁固定焊接，并且横杆24表面还套设有套环25，套环25上表面通过销轴活动铰接有斜杆26，并且斜杆26上端通过销轴与竖直活动杆19活动铰接。

进一步地，调节螺栓20的下端穿插过滑动矩形块16与竖直活动杆19的上端固定焊接，并且调节螺栓20上端固定焊接有螺帽。

进一步地，中空行程柱14的上表面开设有水平槽口，并且调节螺栓20活动穿插于水平槽口中，这样设计便于活动矩形块16在中空行程柱14运动时候调节螺栓20不受到影响且能够同步运动保持一致。

进一步地，夹板活动槽口11共设置有四个，并且四个夹板活动槽口11分别与固定托盘4内部正左、正右、正后和正前方的活动夹板6匹配安装，方便四个活动夹板6能够进行同步的向中靠拢推进。

进一步地，套环25一侧端面与固定顶头22内侧表面固定焊接，并且套环25水平滑动于横杆24上，便于套环在横杆24上滑动时候能够带动固定顶头22进行运动。

进一步地，内轴圈固定件18内部的竖直槽居中设置于内轴圈固定件18的内部，并且竖直槽与侧边槽21之间开设有槽口通道，并且斜杆26活动穿插于槽口通道中，使斜杆26与套环25之间在运动状态下能进行有效的连接。

进一步地，固定顶头22设置有两组共四个，并且每组固定顶头22关于竖直活动杆19中心对称。

进一步地，工作基台1的下表面两侧均固定焊接有支撑腿2，并且支持腿2设置有两组共四个。

进一步地，工作基台1上表面位于转动柱12左侧处固定安装有控制器，并且工作基1的下方左侧固定设置有电机，电机下方固定设置有支撑板，并且电机的输出轴与转动柱12的下端固定焊接。

工作原理：首先将固定轴承放置于固定托盘4的上表面，随后通过控制器使固定托盘4上的各个活动夹板6向中同步靠拢，直至将固定轴承进行有效固定，各个活动夹板6的同步运动得益于各个电动伸缩杆9在控制器的控制下的同步运动，固定托盘4上居左的活动夹板6上的激光测距传感器7上的激光头8对反馈板10进行激光测距，激光测距传感器7将距离数据传输给控制器，控制器中的既有程序对其进行运算，也就是激光测距传感器7测出距离的一半为该固定轴承的内轴圈中心，随后控制器通过控制步进电机使转动柱12进行转动，并且横向气压伸缩杆13也在控制器的控制下进行配合运动，使内轴圈固定件18正中处于固定轴承中心的上方位置，随后通过竖直气压伸缩杆3的上升，使固定轴承的内置圈套于内轴圈固定件18外围，然后通过拧动调节螺栓20使竖直活动杆19下降，竖直活动杆19下降使斜杆26的下端向外侧移动，那么便带动套环25在横杆24上向外侧滑动，故固定顶头22也随之向外侧移动直至与固定轴承的内圈内壁紧密贴合，那么再进行对固定轴承的检查或加工都非常方便，需要说明的是控制器控制气压伸缩杆是通过控制其内部的电磁阀门达到伸缩效果的。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
