专利摘要

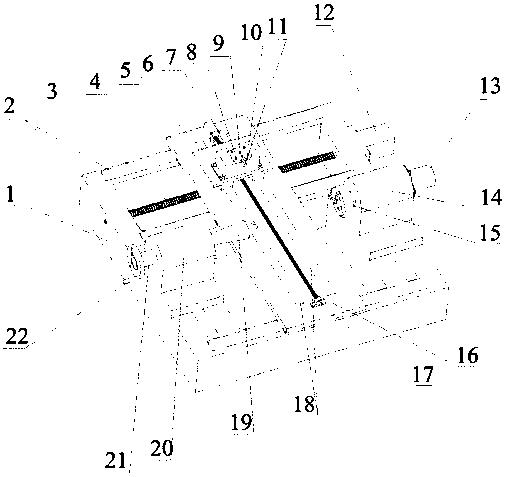

本实用新型属于切削加工技术领域,具体公开了一种用于加工非圆活塞外部轮廓型线的双刀架,包括相对设置在数控车床工作台的第一刀架和第二刀架,所述第一刀架和第二刀架之间构成供固定在机床主轴上的活塞穿插的通道,且所述第一刀架和第二刀架随数控车床工作台沿X方向和Z方向运动,所述第一刀架固定有普通车刀,所述第二刀架固定有专用活塞车刀,且所述数控车床工作台设置有第一驱动部,所述第一驱动部驱动第二刀架沿X方向往复运动,以使专用活塞车刀切削或远离活塞。本实用新型通过加装在数控车床工作台上,以实现对非圆活塞外部轮廓型线进行加工,提高活塞的加工精度,实现批量化生产活塞,效率高。
权利要求
1.一种用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,包括相对设置在数控车床工作台的第一刀架和第二刀架,所述第一刀架和第二刀架之间构成供固定在机床主轴上的活塞穿插的通道,且所述第一刀架和第二刀架随数控车床工作台沿X方向和Z方向运动,所述第一刀架固定有普通车刀,所述第二刀架固定有专用活塞车刀,且所述数控车床工作台设置有第一驱动部,所述第一驱动部驱动第二刀架沿X方向往复运动,以使专用活塞车刀切削或远离活塞。
2.根据权利要求1所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,所述第一刀架为普通四工位刀架。
3.根据权利要求2所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,所述第二刀架和数控车床工作台滑动连接。
4.根据权利要求3所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,所述第一驱动部包括与数控车床的控制系统电连接的直线电机。
5.根据权利要求4所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,还包括安装座,所述安装座具有相互垂直的第一侧边和第二侧边,所述第二刀架的下端依次通过滑轨和第一侧边与数控车床工作台连接,所述直线电机的伸缩端和第二侧边连接,固定端和第二刀架连接。
6.根据权利要求5所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,所述第二刀架的下端并排设置一对滑轨。
7.根据权利要求6所述的用于加工非圆活塞外部轮廓型线的双刀架,其特征在于,所述第二刀架通过固定架与滑轨连接,所述直线电机和固定架连接。
