专利摘要
本实用新型公开了一种节能灯洗管机的灯管拍齐机构,包括凸轮、凸轮轴、杠杆、杠杆轴、滚子、滚子轴、销轴、弹簧、升降杆、拍齐板,所述杠杆布置在凸轮的下方,所述滚子通过滚子轴联接在杠杆上,滚子的外圆与凸轮的外轮廓接触,所述弹簧一端固定在杠杆上,另一端固定在机架上,所述销轴穿入杠杆前端的长圆孔中并与升降杆联接,所述拍齐板采用胶木板或塑料板制成。本实用新型与现有技术相比具有运行稳定,经久耐用且不损伤灯管的显著优点。
权利要求
1.一种节能灯洗管机的灯管拍齐机构,包括凸轮、凸轮轴、杠杆、杠杆轴、滚子、滚子轴、销轴、弹簧、升降杆、拍齐板、杠杆支座、大支座、直线轴承、机架、支座,其特征在于所述杠杆布置在凸轮的下方,所述滚子通过滚子轴联接在杠杆上,滚子的外圆与凸轮的外轮廓接触,所述弹簧一端固定在杠杆上,另一端固定在机架上,所述销轴穿入杠杆前端的长圆孔中并与升降杆联接,所述支座固定在升降杆上端,所述拍齐板固定在支座上并与灯管位置对应。
2.如权利要求1所述的一种节能灯洗管机的灯管拍齐机构,其特征在于所述凸轮推程曲线及回程曲线采用正弦曲线或余弦曲线。
3.如权利要求1所述的一种节能灯洗管机的灯管拍齐机构,其特征在于所述拍齐板采用胶木板或塑料板制成。
说明书
技术领域:
本发明涉及一种大功率节能灯制造技术,特别是一种大功率节能灯洗管机的灯管拍齐机构。
背景技术:
在大功率节能灯管清洗工序中,在清洗前需要将灯管的管脚拍齐,以便到清洗工位时,灯管管脚距喷水嘴的距离一致,现有的拍齐机构采用气缸作为执行部件,在实际使用过程中,由于气压的不稳定造成气缸运行速度不稳定,如果上升速度过快,容易划伤灯管,另外由于操作环境比较潮湿,控制气缸的电磁阀也容易损坏。
发明内容:
本发明目的是设计一种升降稳定,经久耐用且不损伤灯管的一种灯管拍齐机构。
实现本发明目的的技术方案是:一种节能灯洗管机的灯管拍齐机构,包括凸轮、凸轮轴、杠杆、杠杆轴、滚子、滚子轴、销轴、弹簧、升降杆、拍齐板、杠杆支座、大支座、直线轴承、机架、支座,其特征在于所述杠杆布置在凸轮的下方,所述滚子通过滚子轴联接在杠杆上,滚子的外圆与凸轮的外轮廓接触,所述弹簧一端固定在杠杆上,另一端固定在机架上,所述销轴穿入杠杆前端的长圆孔中并与升降杆联接,所述支座固定在升降杆上端,所述拍齐板固定在支座上并与灯管位置对应,所述凸轮推程曲线及回程曲线采用正弦曲线或余弦曲线,所述拍齐板采用胶木板或塑料板制成。
本发明与现有技术相比具有运行稳定,经久耐用且不损伤灯管的显著优点。
附图说明:

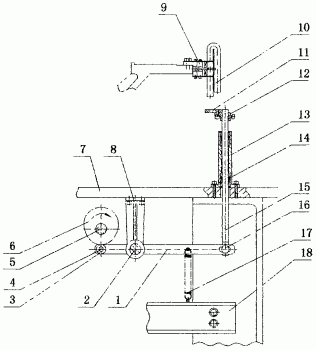

图1是本发明结构示意图
具体实施方式:
为了解决现有灯管拍齐机构的缺陷,本发明采用下述技术方案,凸轮6固定在凸轮轴5 上,并随着凸轮轴一起旋转,杠杆支座8固定在台面7的下平面,杠杆轴2固定在杠杆支座上,杠杆1套在杠杆轴上,并可绕杠杆轴旋转,利用滚子轴4将滚子3安装在杠杆的一端,滚子可绕滚子轴旋转,弹簧17一端固定在杠杆上,另一端固定在机架18上,大支座13固定在台面7上,直线轴承14安装于大支座两端的内孔中,升降杆15穿过大支座中直线轴承的内孔,下端利用销轴16与杠杆联接,上端安装支座12,拍齐板11固定在支座上。
工作原理:人工将灯管10放置在夹具9上,当夹具旋转到拍齐工位时,停止转动,凸轮轴旋转,带动凸轮旋转,凸轮进入推程阶段,在旋转过程中推动滚子旋转并下降,滚子带动杠杆克服弹簧的拉力向上升高,与此同时销轴带动升降杆沿直线轴承上升,升降杆上端的拍齐板上升并接触到灯管的管脚,随着凸轮的旋转,拍齐板缓缓升起,将灯管缓慢的推到指定高度,随着凸轮的继续旋转,凸轮进入回程阶段,升降杆开始下降,直至降落到最低点,完成一个工作过程。
