专利摘要

本实用新型公开了一种设备运输小车，包括两个主梁和横梁，主梁底部设置有移动轮，两个主梁平行放置，横梁可拆卸地跨设在两个主梁上方，横梁用于承托被运输设备，主梁上开设有用于连接牵引装置的通孔。有效解决了现有技术中在化工厂房内安装设备时施工不便的问题。

权利要求

1.一种设备运输小车，其特征在于，包括两个主梁和横梁，所述主梁底部设置有移动轮，两个所述主梁平行放置，所述横梁可拆卸地跨设在两个所述主梁上方，所述横梁用于承托被运输设备，所述主梁上开设有用于连接牵引装置的通孔。

2.根据权利要求1所述的设备运输小车，其特征在于，所述移动轮采用直行地牛，所述直行地牛焊接在所述主梁底部。

3.根据权利要求1所述的设备运输小车，其特征在于，所述横梁侧部设置有限位板。

4.根据权利要求1所述的设备运输小车，其特征在于，所述横梁通过高强螺栓与所述主梁连接。

5.根据权利要求1所述的设备运输小车，其特征在于，所述横梁垂直于所述主梁设置。

6.根据权利要求1所述的设备运输小车，其特征在于，所述主梁和横梁均由工字钢制成。

7.根据权利要求1所述的设备运输小车，其特征在于，所述横梁的上表面铺设垫板。

8.根据权利要求7所述的设备运输小车，其特征在于，所述垫板为木板。

说明书

技术领域

本实用新型属于运输设备技术领域，更具体地，本实用新型涉及一种设备运输小车。

背景技术

在化工建设中，需要在厂房框架内进行安装、拆除设备的工作，但由于厂房框架层间距较小，并且在其通道上还有设备基础、管线等障碍，大型吊装机械无法进入厂房框架内施工，设备安装存在很大的困难。

实用新型内容

本实用新型的主要目的在于提供一种设备运输小车，以解决现有技术中在化工厂房内安装设备时施工不便的问题。

为实现上述目的，本实用新型提供了一种设备运输小车，包括两个主梁和横梁，主梁底部设置有移动轮，两个主梁平行放置，横梁可拆卸地跨设在两个主梁上方，横梁用于承托被运输设备，主梁上开设有用于连接牵引装置的通孔。

进一步地，移动轮采用直行地牛，直行地牛焊接在主梁底部。

进一步地，横梁侧部设置有限位板。

进一步地，横梁通过高强螺栓与主梁连接。

进一步地，横梁垂直于主梁设置。

进一步地，主梁和横梁均由工字钢制成。

进一步地，横梁的上表面铺设垫板。

进一步地，垫板为木板。

应用本实用新型的技术方案，横梁与主梁形成结构稳定的简支梁，被运输设备的前端放置在横梁上，后端通过吊装设备吊起，横梁上的通孔连接牵引装置，通过牵引装置的拖拽，将被运输设备移动至安装位置处，然后再通过预设的倒链将被运输设备的前端吊起，把设备运输小车从被运输设备下取出，最后将被运输设备放置在安装基台上，这样就完成了设备的运输与安装，有效解决了现有技术中在化工厂房内安装设备时施工不便的问题。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的设备运输小车的实施例的结构示意图；

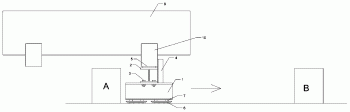

图2示出了根据本实用新型的设备运输小车的实施例的安装示意图；

图3示出了图1的右视结构示意图；

图4示出了图1的俯视结构示意图。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

需要指出的是，除非另有指明，本申请使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

在本实用新型中，在未作相反说明的情况下，使用的方位词如“上、下、顶、底”通常是针对附图所示的方向而言，或者是针对本身在竖直、垂直或者重力方向上而言的；同样地，为便于理解和描述，“内、外”是相对与各部件本身的轮廓的内、外，但上述方位词并不用于限制本实用新型。

为了解决现有技术中在化工厂房内安装设备时施工不便的问题，本实用新型提供了一种设备运输小车。

如图1-4所示，一种设备运输小车包括两个主梁1和横梁2，主梁1底部设置有移动轮6，两个主梁1平行放置，横梁2可拆卸地跨设在两个主梁1上方，横梁2用于承托被运输设备9，主梁1上开设有用于连接牵引装置的通孔8。

应用本实施例的技术方案，横梁2与主梁1形成结构稳定的简支梁，被运输设备9的前端放置在横梁2上，后端通过吊装设备吊起，横梁2上的通孔8连接牵引装置，通过牵引装置的拖拽，将被运输设备9移动至安装位置处，然后再通过预设的倒链将被运输设备9的前端吊起，把设备运输小车从被运输设备9下取出，最后将被运输设备9放置在安装基台上，这样就完成了设备的运输与安装，有效解决了现有技术中在化工厂房内安装设备时施工不便的问题。

在本实施例中，移动轮6采用直行地牛，直行地牛通过连接板7焊接在主梁1的底部，横梁2侧部设置有两个限位板4，限位板4的下端焊接在主梁1的上表面，限位板4竖直的抵接在横梁2的一侧，限位板4可由角钢制成，横梁2通过高强螺栓3与主梁1连接，并且横梁2垂直于主梁1放置，主梁1和横梁2均由工字钢制成，为了保护被运输设备9，在横梁2的上表面铺设垫板5，垫板5可选用木板。

工作时，将本实用新型的小车防止在设备安装基台A处，设备的前端有吊机吊起，小车在牵引装置的带动下向基台B移动，当设备的前端的鞍座10移动至基台B处时，将小车停止，通过预设的倒链将设备的前端吊起，将小车取出，此时设备在吊机与倒链的共同起吊下，移动至基台A和基台B上，这样就完成的设备的运输与安装。

从上述描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：有效解决了现有技术中在化工厂房内安装设备时施工不便的问题。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
