专利摘要

本实用新型涉及一种装配式复合装饰墙板，包括自外而内依次设置的自清洁层、GRC装饰面砖、混凝土复合保温墙体结构层；所述的混凝土复合保温墙体结构层包括自外而内依次设置的第一混凝土结构层、保温层、第二混凝土结构层；所述的GRC装饰面砖的内表面上凹凸布置；所述的自清洁层、GRC装饰面砖、混凝土复合保温墙体结构层为一体式构造。

权利要求

1.一种装配式复合装饰墙板，其特征在于：包括自外而内依次设置的自清洁层(10)、GRC装饰面砖(20)、混凝土复合保温墙体结构层(30)；所述的混凝土复合保温墙体结构层(30)包括自外而内依次设置的第一混凝土结构层(31)、保温层(32)、第二混凝土结构层(33)；所述的GRC装饰面砖(20)的内表面上凹凸布置；所述的自清洁层(10)、GRC装饰面砖(20)、混凝土复合保温墙体结构层(30)为一体式构造。

2.根据权利要求1所述的一种装配式复合装饰墙板，其特征在于：所述的GRC装饰面砖(20)的内表面上平行、等距的开设有多个凹槽(40)，所述的凹槽(40)插置于所述的混凝土复合保温墙体结构层(30)的外侧面上。

3.根据权利要求1或2所述的一种装配式复合装饰墙板，其特征在于：所述的GRC装饰面砖(20)的厚度为10-15mm，所述的混凝土复合保温墙体结构层(30)的厚度为60-300mm。

4.根据权利要求3所述的一种装配式复合装饰墙板，其特征在于：所述的混凝土复合保温墙体结构层(30)中设置预埋件，所述的预埋件为钢筋骨架或者钢筋。

5.根据权利要求2所述的一种装配式复合装饰墙板，其特征在于：所述的GRC装饰面砖(20)的内表面上拉毛处理形成凹槽(40)。

说明书

技术领域

本实用新型涉及建筑工程技术领域，具体涉及一种装配式复合装饰墙板。

背景技术

绿色建筑已经成为我们建筑发展的重要趋势，而装配式建筑是工程建设的主流方向，装配式建筑是建造方式的重大变革。玻璃纤维增强混凝土(GRC)是一种以耐碱玻璃纤维(抗碱玻璃纤维)为增强材料、水泥砂浆为基体材料的纤维增强水泥复合材料构造，是建筑业应用较为广泛的一种建筑装饰材料构造，GRC材料将玻璃纤维的优势充分发挥，如耐高温、高初性、高强度性、高模量、不燃烧等，这些特性改变了以往水泥和混凝土抗拉伸弱、不易变形、耐冲击性能差等弱点,使其在各领域得以广泛运用。

现在的大多数预制外墙只起到了结构承重作用，造型可塑性差，为了建筑外观，在建筑施工时还需对外墙进行二次施工，且由于现有的预制外墙其本身构造问题，须采用传统的干挂方法，易导致材料构造在接缝处开裂，且外墙装饰的二次施工降低了工程的整体施工效率，无法实现工厂化生产，无法达到新型建筑工业化构件部品化的要求。

实用新型内容

本实用新型提供一种装配式复合装饰墙板，提高抗裂能力，结构稳固，使用寿命长，且得到的装配式复合装饰墙板能在工厂中批量生产，使得产品规范化，得到高品质的预制构件，减少了现场的湿作业，减少后挂装饰层的施工环节，大大加快了施工进度，提高了施工效率，降低了施工成本。

本实用新型解决其技术问题所采用的技术方案是：一种装配式复合装饰墙板，包括自外而内依次设置的自清洁层、GRC装饰面砖、混凝土复合保温墙体结构层；所述的混凝土复合保温墙体结构层包括自外而内依次设置的第一混凝土结构层、保温层、第二混凝土结构层；所述的GRC装饰面砖的内表面上凹凸布置；所述的自清洁层、GRC装饰面砖、混凝土复合保温墙体结构层为一体式构造。

进一步的，所述的GRC装饰面砖的内表面上平行、等距的开设有多个凹槽，所述的凹槽插置于所述的混凝土复合保温墙体结构层的外侧面上。

进一步的，所述的GRC装饰面砖的厚度为10-15mm，所述的混凝土复合保温墙体结构层的厚度为60-300mm。

再进一步的，所述的混凝土复合保温墙体结构层中设置预埋件，所述的预埋件为钢筋骨架或者钢筋。

进一步的，所述的GRC装饰面砖的内表面上拉毛处理形成凹槽。

再进一步的，所述的GRC装饰面砖采用BIM设计制定图案花纹。

本实用新型的技术效果：本实用新型提供一种同时具有GRC外观装饰和混凝土预制构件的承重结构的一种装配式复合装饰墙板，为一种一体结构不分离的新型预制复合保温装饰墙板。且GRC装饰面砖结合BIM技术，其造型随意，质感逼真，并且GRC装饰面砖附着质感面层，或与乳胶漆、氟碳漆等结合，仿制出花岗岩、砂岩、红砖、瓷砖、木材、金属等各种质感。本实用新型的主要包括两层结构，外层是GRC装饰面砖，里层是混凝土复合保温墙体结构层，二者紧密结合在一起形成一体结构，两层不能分离，并再一体式设置自清洁层，混凝土复合保温墙体结构层起到了结构承重的作用，GRC装饰面砖主要起外墙装饰的作用，外层涂有自清洁层，有效的解决了GRC非承重结构与混凝土构件外观装饰不足的缺陷。本实用新型的装配式复合装饰墙板能在工厂中批量生产，使得产品规范化，得到高品质的预制构件，减少了现场的湿作业，减少后挂装饰层的施工环节，大大加快了施工进度，提高了施工效率，降低了施工成本。采用GRC装饰面砖的内表面上凹凸布置，增大GRC装饰面砖与混凝土复合保温墙体结构层的配合面积，且GRC装饰面砖稳固的嵌于混凝土复合保温墙体结构层上，得到的复合装饰墙板结构稳固，使用寿命长。

附图说明

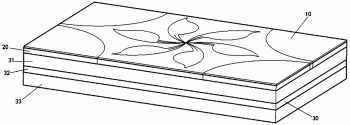

图1是本实用新型的立体结构示意图；

图2是图1的主视图；

图3是本实用新型的GRC装饰面砖的结构示意图。

具体实施方式

一种装配式复合装饰墙板，包括自外而内依次设置的自清洁层10、GRC装饰面砖20、混凝土复合保温墙体结构层30；所述的混凝土复合保温墙体结构层30包括自外而内依次设置的第一混凝土结构层31、保温层32、第二混凝土结构层33；所述的GRC装饰面砖20的内表面上凹凸布置；所述的自清洁层10、GRC装饰面砖20、混凝土复合保温墙体结构层30为一体式构造。

进一步的，所述的GRC装饰面砖20的内表面上平行、等距的开设有多个凹槽40，所述的凹槽40插置于所述的混凝土复合保温墙体结构层30的外侧面上。

进一步的，所述的GRC装饰面砖20的厚度为10-15mm，所述的混凝土复合保温墙体结构层30的厚度为60-300mm。

再进一步的，所述的混凝土复合保温墙体结构层30中设置预埋件，所述的预埋件为钢筋骨架或者钢筋。

进一步的，所述的GRC装饰面砖20的内表面上拉毛处理形成凹槽40。

再进一步的，所述的GRC装饰面砖20采用BIM设计制定图案花纹。

再进一步的，所述的GRC装饰面砖20包括各组成材料及其所占百分比为：低碱度水泥20-50％；抗碱玻璃纤维1.5-5％；水10-20％；砂子35-45％；掺合料1-6％；外加剂1-2％。

一种装配式复合装饰墙板的生产工艺，采用反打施工工艺，包括如下步骤：

步骤1)，在平台上固定模板，并将模板框固定在模板上；

步骤2)，把GRC装饰面砖20反铺于模板的底层；

步骤3)，在铺好的GRC装饰面砖20的上方铺设钢筋骨架或者直接在上面绑扎钢筋，构成预埋件；

步骤4)，固定相应的预埋件在混凝土复合保温墙体结构层30的所需位置；

步骤5)，浇筑混凝土并振捣密实；

步骤6)，养护；

步骤7)，脱模起吊；

步骤8)，喷涂自清洁层10。

一种基于前述装配式复合装饰墙板的生产工艺，包括如下步骤：

第一步，提前根据图纸在BIM软件中创建模型，根据图纸及模型要求制作每个GRC装饰面砖20模具；

其中，GRC装饰面砖20包括各组成材料及其所占百分比为：低碱度水泥20-50％；抗碱玻璃纤维1.5-5％；水10-20％；砂子35-45％；掺合料1-6％；外加剂1-2％；

第二步，振动平整，GRC装饰面砖20表面做粗糙处理，养护成型、脱模；

第三步，在模具内按照GRC装饰面砖20的分块图进行放线放样；

第四步，根据模具上的放线放样，进行GRC装饰面砖20的拼装，GRC装饰面砖20间用分隔条进行分隔固定，制成GRC抗裂低收缩装饰面层；

第五步，在GRC装饰面砖20内侧上涂抹界面剂；

第六步，将提前按照设计要求绑扎好的钢筋骨架放置在GRC装饰面砖20上，或直接在GRC装饰面砖20上铺设绑扎钢筋，构成预埋件；

第七步，固定吊装预埋件的预埋位置；

第八步，浇筑外页的第一混凝土结构层31的混凝土并振捣密实，铺设保温层32后浇筑内叶的第二混凝土结构层33的混凝土，混凝土表面抹平收光；

第九步，自清洁层10的制备：将无机粘结剂、抗静电剂、分散剂、和水拌和制备自清洁浆液，操作顺序如下：

1)在搅拌器中放入适量的水；

2)在搅拌的同时加入分散剂；

3)按照顺序依次加入无机粘结剂、光催化剂、抗静电剂；

第十步，将浇筑好的复合装饰墙板送到工厂养护窖内养护；

第十一步，将养护好的复合装饰墙板运输到现场进行安装；

第十二步：将自清洁浆液喷涂在成型的GRC抗裂低收缩装饰面层上。

所述GRC装饰面砖20一面拉毛处理形成凹槽40增强与混凝土的连接，GRC装饰面砖20附着在混凝土复合保温墙体结构层30朝外的外部表面。

所述GRC装饰面砖20附着质感面层，或与乳胶漆、氟碳漆等结合，仿制出花岗岩、砂岩、红砖、瓷砖、木材、金属等各种质感。

所述的GRC装饰面砖20组成成分中的砂子必须用水洗干净，并将水分去除至干燥，砂的表面应该光滑，不能是蜂窝状。

所述的GRC装饰面砖20组成成分中的抗碱玻璃纤维经过特殊处理之后，它在水泥中具有很好的耐碱性能和强的耐久性能，能够抵抗水泥砂浆对玻璃纤维的腐蚀。

所述的GRC装饰面砖20组成成分中的外加剂可以是塑化剂、超塑化剂，它们可以用于提高GRC材料早期强度的增长率，提高强度并且降低渗透性。

以上内容是结合具体实施例方式对本实用新型做的进一步详细说明，不能认定本实用新型的具体实施方式仅限于此。对于本实用新型所属技术领域来说，在本实用新型理念的框架下，还可以做出若干简单的演变，都应视为属于本实用新型所提交的权利要求书确定的专利保护范围。
