专利摘要

本实用新型提供一种快速鉴别硬币真伪及硬币计数的装置，包括驱动系统、输送系统、支撑系统、识别系统和传输轨道，所述的输送系统和传输轨道均由支撑系统进行支撑，支撑均有一定的坡度，其中所述传输轨道较高的一端置于输送系统较高一端的正下方，输送系统通过驱动系统将硬币输送落入传输轨道上，通过传输轨道另一端的识别系统进行真伪识别和计数。本实用新型结构简单、设计合理，可以单独作为硬币真伪识别机器使用，也可以结合那些不能进行真假币识别的高效硬币筛分机一起使用，有效的实现了硬币高效筛分的同时也能对硬币真伪进行鉴别，对银行、公交公司将会带来极大的方便。

权利要求

1.一种快速鉴别硬币真伪及硬币计数的装置，其特征在于：包括驱动系统、输送系统、支撑系统、识别系统和传输轨道，所述的输送系统和传输轨道均由支撑系统进行支撑，支撑均有一定的坡度，其中所述传输轨道较高的一端置于输送系统较高一端的正下方，输送系统通过驱动系统将硬币输送落入传输轨道上，通过传输轨道另一端的识别系统进行真伪识别和计数。

2.如权利要求1所述的一种快速鉴别硬币真伪及硬币计数的装置，其特征在于：所述的输送系统包括传送带和轴承，传送带的两侧设有传送带支撑，并通过轴承与传送带相连；所述的支撑系统包括支撑架，支撑架与传送带两侧的传送带支撑相连，传送带倾斜放置，在传送带较低的一端设有传送带挡板，在传送带较高的一端设有驱动系统。

3.如权利要求2所述的一种快速鉴别硬币真伪及硬币计数的装置，其特征在于：所述的驱动系统包括电机和减速器，电机通过减速器驱动传送带。

4.如权利要求1所述的一种快速鉴别硬币真伪及硬币计数的装置，其特征在于：所述的识别系统包括硬币识别器、真币出口和伪币出口，所述的硬币识别器通过涡流传感器对硬币真伪进行鉴别，且在真币出口设有计数器对真币进行计数，所述的计数器采用光电门传感计数器。

说明书

技术领域

本实用新型涉及一种快速鉴别硬币真伪及硬币计数的装置，属于硬币计数及鉴别真伪的技术领域。

背景技术

在公交、银行及商场每天都需要进行大量的硬币分类清点工作，采用人工分类劳动强度大，因而大多采用机器进行分类，目前筛分效率高的机器则多采用硬币尺寸大小的特征来进行分类，例如专利号为201620357491.X的锥筒式硬币筛分机，可以实现大量硬币的筛分工作，但是由于假币和真币尺寸大小几乎一致，所以类似锥筒式硬币筛分机这种利用硬币尺寸大小进行筛分的机械无法对真假硬币进行区分。

基于以上原因，一种可以快速鉴别硬币真伪并可进行计数的装置被设计出来，该结构可以单独使用，也可以结合其他硬币筛分机配合使用。

实用新型内容

本实用新型的目的是提供一种快速鉴别硬币真伪及硬币计数的装置，硬币由传送带运送至高处并落入导轨中，导轨与硬币识别器相连，硬币则顺着导轨进入硬币识别器，硬币识别器采用涡流传感器识别，当检测硬币为真币时，硬币从真币出口流出，若硬币为假币，则从假币出口流出；硬币识别器中有计数器，可对真币进行计数，不对假币进行计数。该装置可以结合那些不能进行真假币识别的高效硬币筛分机一起使用，有效实现了假币识别的难题。

本实用新型的技术解决方案是：一种快速鉴别硬币真伪及硬币计数的装置，包括驱动系统、输送系统、支撑系统、识别系统和传输轨道，所述的输送系统和传输轨道均由支撑系统进行支撑，支撑均有一定的坡度，其中所述传输轨道较高的一端置于输送系统较高一端的正下方，输送系统通过驱动系统将硬币输送落入传输轨道上，通过传输轨道另一端的识别系统进行真伪识别和计数。

进一步地，所述的输送系统包括传送带和轴承，传送带的两侧设有传送带支撑，并通过轴承与传送带相连；所述的支撑系统包括支撑架，支撑架与传送带两侧的传送带支撑相连，传送带倾斜放置，在传送带较低的一端设有传送带挡板，在传送带较高的的一端设有驱动系统。

进一步地，所述的驱动系统包括电机和减速器，电机通过减速器驱动传送带。

进一步地，所述的识别系统包括硬币识别器、真币出口和伪币出口，所述的硬币识别器通过涡流传感器对硬币真伪进行鉴别，且在真币出口设有计数器对真币进行计数，所述的计数器采用光电门传感计数器。

本实用新型的有益效果是：本实用新型结构简单、设计合理，可以单独作为硬币真伪识别机器使用，也可以结合那些不能进行真假币识别的高效硬币筛分机一起使用，有效的实现了硬币高效筛分的同时也能对硬币真伪进行鉴别，对银行、公交公司将会带来极大的方便。

附图说明

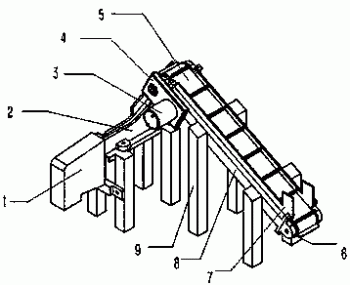

图1是本实用新型的结构示意图；

图2是本实用新型中传输轨道的结构示意图；

图3是本实用新型的硬币识别器的结构示意图。

图中：1、硬币识别器，2、传输轨道，3、电机，4、减速器，5、传送带，6、轴承，7、传送带挡板，8、传送带支撑，9、支撑架，10、计数器；11、真币出口，12、伪币出口，13、涡流传感器。

具体实施方式

下面结合附图详细说明本实用新型的优选实施例。

实施例

一种快速鉴别硬币真伪及硬币计数的装置，包括驱动系统、输送系统、支撑系统、识别系统和传输轨道2，所述的输送系统和传输轨道均由支撑系统进行支撑，支撑均有一定的坡度，其中所述传输轨道2较高的一端置于输送系统较高一端的正下方，输送系统通过驱动系统将硬币输送落入传输轨道2上，通过传输轨道2另一端的识别系统进行真伪识别和计数；所述的输送系统包括传送带5和轴承6，传送带5的两侧设有传送带支撑8，并通过轴承6与传送带5相连；所述的支撑系统包括支撑架9，支撑架9与传送带5两侧的传送带支撑8相连，传送带5倾斜放置，在传送带5较低的一端设有传送带挡板7，也可以均匀的在传送带5上设有传送带挡板7，避免硬币在传送过程中跑出传送带5，在传送带5较高的的一端设有驱动系统，所述的驱动系统包括电,3和减速器4，电机3通过减速器4驱动传送带5。所述的识别系统包括硬币识别器1、真币出口11和伪币出口12，所述的硬币识别器1通过涡流传感器13对硬币真伪进行鉴别，且在真币出口11设有计数器10对真币进行计数，所述的计数器10采用光电门传感计数器。

具体实施时，硬币由传送带5从低处运到高处并掉落，进入正下方的传输轨道2内，并顺着传输轨道2进入硬币识别器1中，依靠,硬币识别器1中的涡流传感器13对硬币真伪进行鉴别，若为真币则从真币出口11流出，同时硬币识别器1中的计数器10进行计数；若为伪币则从伪币出口12流出，也可以在伪币出口12设有计数器10对伪币进行计数。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的技术方案和原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
