专利摘要

本实用新型公开了一种基于光电计数感应装置的新型硬币包装机，包括转盘轴、转盘、盖子、硬币收集桶、连接漏斗、传动装置、PLC控制器和异步电机，转盘和盖子固定安装在转盘轴上，多个硬币收集桶安装在转盘和盖子之间，盖子上开有与硬币收集桶对齐的通孔，连接漏斗位于盖子上方，且连接漏斗、通孔和硬币收集桶同心设置，所述连接漏斗底部安装有光电计数器，转盘轴和异步电机通过传动装置连接，光电计数器和异步电机分别与PLC控制器连接。本实用新型通过光电计数器计量硬币的数量，具有计量精确、抗振动能力强、体积小、成本低等优点。

权利要求

1.基于光电计数感应装置的新型硬币包装机，其特征在于：包括转盘轴、转盘、盖子、硬币收集桶、连接漏斗、传动装置、异步电机和PLC控制器，转盘和盖子固定安装在转盘轴上，多个硬币收集桶环形排列安装在转盘上且位于盖子下，盖子上开有与硬币收集桶对齐的通孔，连接漏斗位于盖子上方，且连接漏斗、通孔和硬币收集桶同心设置，连接漏斗底部安装有光电计数器，转盘轴和异步电机通过传动装置连接，光电计数器和异步电机分别与PLC控制器连接。

2.根据权利要求1所述的信息硬币包装机，其特征在于：所述转盘上安装有用于硬币收集桶定位的定位卡槽。

3.根据权利要求1所述的信息硬币包装机，其特征在于：所述传动装置包括电机轴、轴承支座、伞齿轮A和伞齿轮B，伞齿轮A安装在转盘轴的下端，与伞齿轮A啮合的伞齿轮B安装在电机轴的一端，电机轴的另一端与异步电机连接，电机轴安装在轴承支座上。

说明书

技术领域

本实用新型涉及硬币包装，特别是涉及基于光电计数感应装置的新型硬币包装机。

背景技术

随着我国第五版人民币的发行，辅币硬币化已经成为了一种趋势，硬币的投放量还将大幅度增加，在生活中，由于硬币手工包装成本大、利润小和误差大等原因，硬币的包装工作大多采用硬币包装机来完成，市面上现有的价格较便宜的硬币包装机抗振动能力差，计量不精确；而价格较贵的硬币包装机虽然计量精确，但是体积较大，缺少实用价值。

发明内容

本实用新型的目的在于提供一种计量精确、抗振动能力强、体积小且价格低的新型硬币包装机。

本实用新型的目的是通过以下技术方案实现的：

基于光电计数感应装置的新型硬币包装机，包括转盘轴、转盘、盖子、硬币收集桶、连接漏斗、传动装置、异步电机和PLC控制器，转盘和盖子固定安装在转盘轴上，多个硬币收集桶环形排列安装在转盘上且位于转盘下，盖子上开有与硬币收集桶对齐的通孔，连接漏斗位于盖子上方，且连接漏斗、通孔和硬币收集桶同心设置，连接漏斗底部安装有光电计数器，转盘轴和异步电机通过传动装置连接，PLC控制器安装在异步电机上，光电计数器和异步电机分别与PLC控制器连接。

所述转盘上安装有用于硬币收集桶定位的定位卡槽。

所述传动装置包括电机轴、轴承支座、伞齿轮A和伞齿轮B，伞齿轮A安装在转盘轴的下端，与伞齿轮A啮合的伞齿轮B安装在电机轴的一端，电机轴的另一端与异步电机连接，电机轴安装在轴承支座上。

本实用新型通过光电计数器计量硬币的数量，具有计量精确、抗振动能力强、体积小、成本低等优点。

附图说明

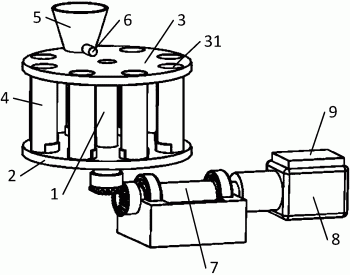

图1为本实用新型的结构示意图。

图2为本实用新型的爆炸图。

图3为本实用新型的俯视图。

图4为本实用新型的右视图。

图5为本实用新型转盘的结构示意图。

附图标记：1-转盘轴、2-转盘、21-定位卡槽、3-盖子、31-通孔、4-硬币收集桶、5-连接漏斗、6-光电计数器、7-传动装置、71-电机轴、72-轴承支座、73-伞齿轮A、74-伞齿轮B、8-异步电机、9-PLC控制器。

具体实施方式

如图1～图4所示，本实用新型包括转盘轴1、转盘2、盖子3、硬币收集桶4、连接漏斗5、光电计数器6、传动装置7、异步电机8和PLC控制器9，转盘2和盖子3固定安装在转盘轴1上，多个硬币收集桶4环形排列安装在转盘2上且位于盖子3下，如图5所示，转盘2上安装有用于硬币收集桶定位的定位卡槽21，盖子3上开有与硬币收集桶4对齐的通孔31，连接漏斗5位于盖子3的上方，且连接漏斗5、通孔31和硬币收集桶4同心设置，连接漏斗5底部安装有光电计数器6。转盘轴1和异步电机8通过传动装置7连接，PLC控制器9安装在异步电机8上，光电计数器6和异步电机8分别与PLC控制器9连接。传动装置7包括电机轴71、轴承支座72、伞齿轮A73和伞齿轮B74，伞齿轮A73安装在转盘轴1的下端，与伞齿轮A73啮合的伞齿轮B74安装在电机轴71的一端，电机轴71的另一端与异步电机8连接，电机轴71安装在轴承支座72上。

本实用新型的工作过程是：将硬币放入连接漏斗5中，使硬币掉入硬币收集桶4内，当硬币穿过连接漏斗5时，光电计数器6对硬币数量进行统计，并将统计数据传输至PLC控制器9，PLC控制器9根据设定的参数与光电计数器6的数据进行对比，当掉入硬币收集桶4的硬币达到一定数量时，PLC控制器9控制异步电机8启动，此时电机轴71通过伞齿轮B74与伞齿轮A73啮合而带动转盘轴1旋转，转盘2随之转动，下一个硬币收集桶4转至连接漏斗5的下方，这时可取下已收集完成的硬币收集桶4。

以上所述仅是本实用新型优选的实施方式，但本实用新型的保护范围并不局限于此，任何基于本实用新型所提供的技术方案和发明构思进行的改造和替换都应涵盖在本实用新型的保护范围内。
