专利摘要

本实用新型属于微喷灌辅助工具技术领域，公开了一种微喷带覆土车，其主要技术特征为：包括带有车厢的车体，所述车厢的后端设置有牵引架，牵引架前端通过固定杆与车厢相连接，固定杆底部设置有与车厢底部相匹配的下弯钩，固定杆上部设置有带有定位螺栓的定位套，定位套设置有与车厢顶部相匹配的上弯钩，牵引架后端设置有中空的圆柱体状微喷带覆土轮，微喷带覆土轮通过中心轴与牵引架连接，微喷带覆土轮一侧面设置有装土孔，装土孔处设置有活动盖，微喷带覆土轮圆周表面设有覆土孔，微喷带覆土轮内设置有与中心轴平行的碎土棍。该微喷带覆土车，比人工覆土节省时间，覆土效率高，覆土效果好，其结构简单，使用方便。

权利要求

1.微喷带覆土车，包括带有车厢的车体，其特征在于：所述车厢的后端设置有牵引架，牵引架前端通过固定杆与车厢相连接，固定杆底部设置有与车厢底部相匹配的下弯钩，固定杆上部设置有带有定位螺栓的定位套，定位套设置有与车厢顶部相匹配的上弯钩，牵引架后端设置有中空的圆柱体状微喷带覆土轮，微喷带覆土轮通过中心轴与牵引架连接，微喷带覆土轮一侧面设置有装土孔，装土孔处设置有活动盖，微喷带覆土轮圆周表面设有覆土孔，微喷带覆土轮内设置有与中心轴平行的碎土棍。

2.根据权利要求1所述的微喷带覆土车，其特征在于：所述的微喷带覆土轮为一个或多个。

3.根据权利要求1所述的微喷带覆土车，其特征在于：所述的碎土棍为一个、两个、三个、四个或四个以上。

4.根据权利要求1所述的微喷带覆土车，其特征在于：所述的微喷带覆土轮宽度为10-12厘米，微喷带覆土轮直径为60-70厘米。

5.根据权利要求1所述的微喷带覆土车，其特征在于：所述的活动盖的底端与微喷带覆土轮通过合页连接，活动盖的顶端与微喷带覆土轮通过螺栓连接。

说明书

技术领域

本实用新型属于微喷浇灌设备的辅助机械技术领域，尤其涉及一种微喷带覆土车。

背景技术

在农业生产中，为了节约用水，采用微灌节水技术。微灌带微喷节水技术是采用微喷带作灌水器，具有低压能耗低，安装成本低，灌水均匀等优点。微喷带铺好后，喷水孔向上。在春季灌溉，风比较大，需要在铺好的微喷带上覆盖一些土壤，以防风吹乱微喷带。通常方法是人工用铁锹每隔二米左右压一锹土，既费工，效率又低。

实用新型内容

本实用新型的解决的技术问题就是提供一种结构简单，覆土效率高，使用方便的微喷带覆土车。

本实用新型采用的技术方案为：包括带有车厢的车体，所述车厢的后端设置有牵引架，牵引架前端通过固定杆与车厢相连接，固定杆底部设置有与车厢底部相匹配的下弯钩，固定杆上部设置有带有定位螺栓的定位套，定位套设置有与车厢顶部相匹配的上弯钩，牵引架后端设置有中空的圆柱体状微喷带覆土轮，微喷带覆土轮通过中心轴与牵引架连接，微喷带覆土轮一侧面设置有装土孔，装土孔处设置有活动盖，微喷带覆土轮圆周表面设有覆土孔，微喷带覆土轮内设置有与中心轴平行的碎土棍。

其附加技术特征为：所述的微喷带覆土轮为一个或多个；

所述的碎土棍为一个、两个、三个、四个或四个以上；

所述的微喷带覆土轮宽度为10-12厘米，微喷带覆土轮直径为60-70厘米；

所述的活动盖的底端与微喷带覆土轮通过合页连接，活动盖的顶端与微喷带覆土轮通过螺栓连接。

本实用新型所提供的微喷带覆土车使用时，先将牵引架固定在车厢的后端，将固定杆底部的下弯钩钩住车厢底部，根据车厢高度上下调节定位套在固定杆上的位置，使上弯钩钩住车厢顶部后，用定位螺栓将定位套与固定杆固定。在完成微喷带的铺带和顺带后，微喷带展开，喷水孔向上。将车体开到展开的微喷带的尾端处，使微喷带覆土轮压在微喷带上，打开活动盖，由装土孔处向微喷带覆土轮内装土，微喷带覆土轮内装上适当的土后，关闭活动盖。向前开动车体，微喷带覆土轮随之转动，当覆土孔到达下端时，一部分微喷带覆土轮内的土由覆土孔处泄漏到微喷带上。这样，微喷带覆土轮每转动一圈，就在微喷带上覆一次土，比人工覆土大大节省时间，覆土效率高，覆土效果好，其结构简单，使用方便。根据需要，微喷带覆土轮为一个或多个，多个微喷带覆土轮分别对应相应数量的微喷带，确保覆土效果。在微喷带覆土轮转动过程中，微喷带覆土轮内的土上下翻动，在碰触到碎土棍时，土中的土块被磕碎，碎土更容易从覆土孔处泄漏到微喷带上，提高覆土效果。根据需要，碎土棍为一个、两个、三个、四个或四个以上。微喷带覆土轮宽度为10-12厘米，既可防止微喷带覆土轮太窄走到微喷带外，不能正确覆土，也可防止微喷带覆土轮太宽漏土太多，需要常装土影响工作效率。微喷带覆土轮直径为60-70厘米，微喷带覆土轮圆周表面设有一个覆土孔，微喷带覆土轮每转一圈覆一次土，实现两米左右微喷带覆土轮在微喷带上覆一次土。活动盖的底端与微喷带覆土轮通过合页连接，活动盖的顶端与微喷带覆土轮通过螺栓连接，活动盖打开装土、合上固定方便。

附图说明

图1为本实用新型微喷带覆土车的结构示意图；

图2为牵引架的结构示意图；

图3为微喷带覆土轮的结构示意图；

图4为微喷带覆土轮的截面图。

具体实施方式

下面结合附图对本实用新型微喷带覆土车的具体结构做进一步详细说明。

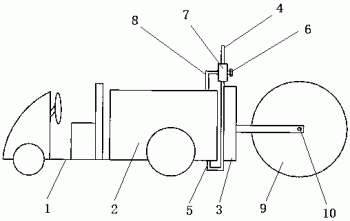

如图1所示，本实用新型微喷带覆土车包括车体1，车体1带有车厢2，车厢2的后端设置有牵引架3，牵引架3前端通过固定杆4与车厢2相连接，固定杆4底部设置有与车厢2底部相匹配的下弯钩5，固定杆4上部设置有带有定位螺栓6的定位套7，定位套7设置有与车厢2顶部相匹配的上弯钩8，牵引架3后端设置有中空的圆柱体状微喷带覆土轮9，微喷带覆土轮9通过中心轴10与牵引架3连接。

如图2所示，牵引架3前端通过固定杆4与车厢2相连接，固定杆4上部设置有带有定位螺栓6的定位套7，定位套7设置有与车厢2顶部相匹配的上弯钩8，牵引架3后端设置有中空的圆柱体状微喷带覆土轮9，微喷带覆土轮9为五个，微喷带覆土轮9通过中心轴10与牵引架3连接。

如图3所示，微喷带覆土轮9设有中心轴10，微喷带覆土轮9一侧面设置有装土孔，装土孔处设置有活动盖11，活动盖11的底端与微喷带覆土轮9通过合页12连接，活动盖11的顶端与微喷带覆土轮9通过螺栓13连接，微喷带覆土轮9圆周表面设有一个覆土孔14，微喷带覆土轮9内设置有与中心轴10平行的碎土棍15，碎土棍15为四个。

如图4所示，微喷带覆土轮9设有中心轴10，微喷带覆土轮9圆周表面设有一个覆土孔14，微喷带覆土轮9内设置有与中心轴10平行的碎土棍15，碎土棍15为四个。

本实用新型所提供的微喷带覆土车使用时，先将牵引架3固定在车厢2的后端，将固定杆4底部的下弯钩5钩住车厢2底部，根据车厢2高度上下调节定位套7在固定杆4上的位置，使上弯钩8钩住车厢2顶部后，用定位螺栓6将定位套7与固定杆4固定。在完成微喷带的铺带和顺带后，微喷带展开，喷水孔向上。将车体1开到展开的微喷带的尾端处，使微喷带覆土轮9压在微喷带上，打开活动盖11，由装土孔处向微喷带覆土轮9内装土，微喷带覆土轮9内装上适当的土后，关闭活动盖11。向前开动车体1，微喷带覆土轮9随之转动，当覆土孔14到达下端时，微喷带覆土轮9内的一部分土由覆土孔14处泄漏到微喷带上。这样，微喷带覆土轮9每转动一圈，就在微喷带上覆一次土，比人工覆土大大节省时间，覆土效率高，覆土效果好，其结构简单，使用方便。根据需要，微喷带覆土轮9为一个或多个，多个微喷带覆土轮9分别对应相应数量的微喷带，确保覆土效果。在微喷带覆土轮9转动过程中，微喷带覆土轮9内的土上下翻动，在碰触到碎土棍15时，土中的土块被磕碎，碎土更容易从覆土孔14处泄漏到微喷带上，提高覆土效果。根据需要，碎土棍15为一个、两个、三个、四个或四个以上。微喷带覆土轮9宽度为10-12厘米，既可防止微喷带覆土轮9太窄走到微喷带外，不能正确覆土，也可防止微喷带覆土轮9太宽漏土太多，需要常装土影响工作效率。微喷带覆土轮9直径为60-70厘米，微喷带覆土轮9圆周表面设有一个覆土孔14，微喷带覆土轮9每转一圈覆一次土，实现两米左右微喷带覆土轮9在微喷带上覆一次土。活动盖11的底端与微喷带覆土轮9通过合页12连接，活动盖11的顶端与微喷带覆土轮9通过螺栓13连接，活动盖11打开装土、合上固定方便。

本实用新型所提供的微喷带覆土车，不仅限于上述结构，凡在本实用新型基础上所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
