专利摘要

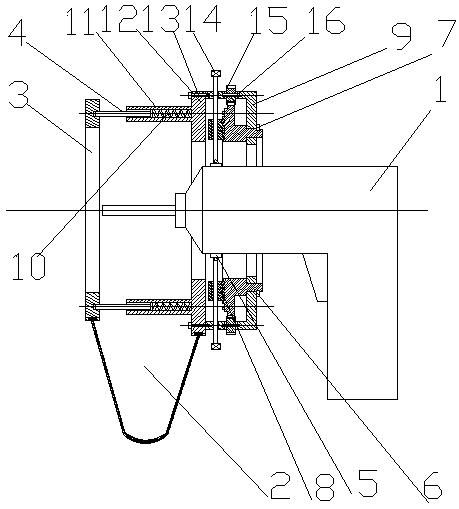

本实用新型提供了一种潜水电泵用永磁同步电动机的转矩测量装置,其用于连接在电动机和泵体之间,该转矩测量装置包括壳体和转矩测量仪;其中,壳体分别与电动机的机壳和泵体的泵壳密封固连,并在壳体内形成有密封的腔体;转矩测量仪设于腔体内,且转矩测量仪具有分别与电动机的机轴经联轴器连接的扭矩输入端,以及与泵体的泵轴经联轴器连接的扭矩输出端,并在扭矩测量仪和壳体之间设有调节组件,用于调整转矩输入端和机轴之间,以及转矩输出端和泵轴之间的同轴度。本实用新型的潜水电泵用永磁同步电动机的转矩测量装置可具有较高的测量精度。
权利要求
1.一种潜水电泵用永磁同步电动机的转矩测量装置,用于连接在电动机和泵体之间,其特征在于,所述转矩测量装置包括:
壳体,分别与所述电动机的机壳和所述泵体的泵壳密封固连,并在壳体内形成有密封的腔体;
转矩测量仪,设于所述壳体上,并位于所述腔体内;且所述转矩测量仪具有分别与所述电动机的机轴经联轴器连接的转矩输入端,以及与所述泵体的泵轴经联轴器连接的转矩输出端;所述转矩测量仪和所述壳体之间设有调节组件,用于调整所述转矩输入端和所述机轴之间,以及所述转矩输出端和所述泵轴之间的同轴度。
2.根据权利要求1所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述调节组件包括枢转设于所述壳体上的基座,所述转矩测量仪设于所述基座上;且所述基座上铰接设有第一楔形块,并在壳体上滑动设有与所述第一楔形块相配合的第二楔形块,因所述第二楔形块于所述壳体上的滑动,所述转矩测量仪的转矩输入端和转矩输出端可于竖向平面内摆动。
3.根据权利要求2所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述第一楔形块上构造有第一T形槽,所述第二楔形块上构造有可于所述第一T形槽内导向滑动的第一T型块。
4.根据权利要求2所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述第二楔形块上构造有螺纹孔,并在壳体上转动设有与所述螺纹孔螺接的第一驱动杆,所述第二楔形块可由所述第一驱动杆的转动驱使而滑动,以带动所述转矩输入端和所述转矩输出端摆动。
5.根据权利要求4所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:于所述基座上设有安装座,所述转矩测量仪设于所述安装座上,与所述安装座螺接设有第二驱动杆,所述安装座可由所述第二驱动杆的转动驱使而于所述基座上沿水平方向滑动。
6.根据权利要求5所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:于所述基座上构造有第二T形槽,并在所述安装座上构造有可于所述第二T形槽内导向滑动的第二T型块。
7.根据权利要求6所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述第二T形槽为间隔布置的两个,所述第二T形块为与两个所述第二T形槽对应设置的两个。
8.根据权利要求5所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述调节组件还包括可承接外力驱使而在所述安装座上转动的安装盘,所述转矩测量仪固设于所述安装盘上,且所述转矩测量仪可因所述安装盘的转动而水平摆动。
9.根据权利要求8所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述安装盘上装设有螺纹管,所述螺纹管的外周上固设有沿所述螺纹管的径向延伸的转轴,所述转轴转动设于所述安装盘上,所述壳体上转动设有与所述螺纹管螺接的第三驱动杆,所述外力用于驱使所述第三驱动杆转动。
10.根据权利要求9所述的潜水电泵用永磁同步电动机的转矩测量装置,其特征在于:所述壳体的一侧上固设有罩盖,所述罩盖与所述壳体围成有密封的腔室,所述第一驱动杆、所述第二驱动杆和所述第三驱动杆承接外部转动的一端延伸至所述腔室内。
