专利摘要

本实用新型公开了一种新型绿色环保抗震墙体，其包括墙体、设于墙体两端的柱子，所述墙体由多个单元组件纵向并排垒砌而成且纵向设置的单元组件间通过固定件连接，所述单元组件由多个塑料瓶通过连接件并排串联连接为一体，且单元组件的两端固定在柱子上，所述墙体横向设有1‑6组平行布置的单元组件，所述塑料瓶间的间隙由墙体填充物填充。本实用新型采用单元组件替代现有技术中常用的砖块来完成墙体的垒砌，地震时，单元组件均由矿泉水塑料瓶构成并用铁丝或木条连接，墙体整体性好，不易倒塌，不会造成人员的伤亡，此外，矿泉水塑料瓶随处可见，用于墙体垒砌可实现废物再利用，节约资源，保护环境。

权利要求

1.一种新型绿色环保抗震墙体，其特征在于：其包括墙体、设于墙体两端的柱子，所述墙体由多个单元组件纵向并排垒砌而成且纵向设置的单元组件间通过固定件连接，所述单元组件由多个塑料瓶通过连接件并排串联连接为一体，且单元组件的两端固定在柱子上，所述墙体横向设有1-6组平行布置的单元组件，所述塑料瓶间的间隙由墙体填充物填充。

2.根据权利要求1所述的一种新型绿色环保抗震墙体，其特征在于：所述固定件采用铁丝或木条由下向上穿过塑料瓶体并将塑料瓶固定连接。

3.根据权利要求2所述的一种新型绿色环保抗震墙体，其特征在于：所述连接件采用铁丝或木条穿过塑料瓶体并将单元组件中的塑料瓶固定连接。

4.根据权利要求1所述的一种新型绿色环保抗震墙体，其特征在于：所述墙体内横向设置的单元组件间并联连接，且所述单元组件间通过紧固件连接。

5.根据权利要求4所述的一种新型绿色环保抗震墙体，其特征在于：所述紧固件采用铁丝或木条穿过塑料瓶体并将塑料瓶固定连接。

6.根据权利要求1所述的一种新型绿色环保抗震墙体，其特征在于：所述单元组件中的塑料瓶瓶体均横向设置或竖向设置，且单元组件中的塑料瓶瓶口方向相同。

7.根据权利要求1-6任一项所述的一种新型绿色环保抗震墙体，其特征在于：所述塑料瓶内填充物为土、农作物秸秆粉碎物或土与农作物秸秆粉碎物的混合物。

8.根据权利要求7所述的一种新型绿色环保抗震墙体，其特征在于：所述墙体外可用土砌或油毡覆盖。

说明书

技术领域

本实用新型属于抗震墙体技术领域，尤其涉及一种新型绿色环保抗震墙体。

背景技术

偏远山区为地震多发地，且大部分地区经济不发达、民众生活水平不高，居住房屋多是由石块、土块或砖土等垒砌而成，多项数据显示，地震后因房屋倒塌导致的人员伤亡较严重。此外，对于目前已有的地震用墙体砖块等需要特殊加工制成，成本高，且购买渠道不畅，很难真正投入使用。

实用新型内容

为了解决上述问题，本实用新型提供了一种新型绿色环保抗震墙体，其能有效解决地震后因房屋倒塌引起的人员伤亡以及现有抗震墙体材料成本高等问题。

为了实现上述目的，本实用新型提供了以下技术方案：一种新型绿色环保抗震墙体，其特征在于：其包括墙体、设于墙体两端的柱子，所述墙体由多个单元组件纵向并排垒砌而成且纵向设置的单元组件间通过固定件连接，所述单元组件由多个塑料瓶通过连接件并排串联连接为一体，且单元组件的两端固定在柱子上，所述墙体横向设有1-6组平行布置的单元组件，所述塑料瓶间的间隙由墙体填充物填充。

进一步的，所述固定件采用铁丝或木条由下向上穿过塑料瓶体并将塑料瓶固定连接。

进一步的，所述连接件采用铁丝或木条穿过塑料瓶体并将单元组件中的塑料瓶固定连接。

进一步的，所述墙体内横向设置的单元组件间并联连接，且所述单元组件间通过紧固件连接。

进一步的，所述紧固件采用铁丝或木条穿过塑料瓶体并将塑料瓶固定连接。

进一步的，所述单元组件中的塑料瓶瓶体均横向设置或竖向设置，且单元组件中的塑料瓶瓶口方向相同。

进一步的，所述塑料瓶内填充物为土、农作物秸秆粉碎物或土与农作物秸秆粉碎物的混合物。

进一步的，所述墙体外可用土砌或油毡覆盖。

与现有技术相比，本实用新型的有益效果是：(1)单元组件替代现有技术中常用的砖块及石块来完成墙体的垒砌，单元组件均由矿泉水塑料瓶构成并用铁丝或木条连接为一体，单元组件纵向通过铁丝或木条固定连接，墙体整体稳固性好，地震时不易倒塌，不会造成人员的伤亡，此外，矿泉水塑料瓶随处可见，用于墙体垒砌可实现废物再利用，节约资源，保护环境；(2)单元组件中由三根铁丝平行且分别穿插塑料瓶的上中下位置，从而加固单元组件的稳定性；(3)墙体填充物起加强墙体稳固性的作用；(4)本实用新型是针对收入水平低的边远、山区等地，可以就地取材，形成抗震墙体，经济、简单便捷，同时解决塑料瓶废弃带来的环境污染问题。

附图说明

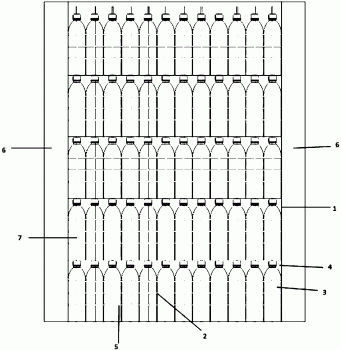

图1为实施例1的正面透视结构示意图；

图2为实施例1的俯视透视结构示意图；

图3为实施例1的立体透视结构示意图；

图4为实施例2的正面透视结构示意图；

图5为实施例2的俯视透视结构示意图；

图6为实施例2的立体透视结构示意图；

图7为单元组件的透视结构示意图；

墙体1、单元组件2、塑料瓶3、墙体填充物4、连接件5、柱子6、固定件7。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

一种新型绿色环保抗震墙体，其包括墙体1、设于墙体1两端的柱子6，所述墙体1由多个单元组件2纵向并排垒砌而成且纵向设置的单元组件2间通过固定件7连接，所述单元组件2由多个塑料瓶3通过连接件5并排串联连接为一体，且单元组件2的两端固定在柱子6上，所述墙体1横向设有1-6组平行布置的单元组件2，所述塑料瓶3间的间隙由墙体填充物4填充。单元组件替代现有技术中常用的砖块及石块来完成墙体的垒砌，单元组件均由矿泉水塑料瓶构成并用铁丝或木条连接为一体，单元组件纵向通过铁丝或木条固定连接，墙体整体稳固性好，地震时不易倒塌，不会造成人员的伤亡，此外，矿泉水塑料瓶随处可见，用于墙体垒砌可实现废物再利用，节约资源，保护环境。此外，柱子可采用钢筋混凝土柱、木柱、砖柱等。

作为上述技术方案的进一步技术方案，所述固定件7采用铁丝或木条由下向上穿过塑料瓶3体并将塑料瓶3固定连接。固定件可穿过塑料瓶3将由下向上设置的单元组件2固定，优选铁丝。另外，优选铁丝由下向上依次穿过纵向设置的塑料瓶的瓶底中心及瓶盖中心。

作为上述技术方案的进一步技术方案，所述连接件5采用铁丝或木条穿过塑料瓶3体并将单元组件中的塑料瓶固定连接。单元组件中由三根铁丝平行且分别穿插塑料瓶3的上中下位置，如图7所示，从而加固单元组件的稳定性。此外，铁丝由左向右穿过塑料瓶体将塑料瓶固定连接且铁丝的两端固定在柱子上。

作为上述技术方案的进一步技术方案，所述墙体1内横向设置的单元组件间并联连接，且所述单元组件2间通过紧固件连接。

作为上述技术方案的进一步技术方案，所述紧固件采用铁丝或木条穿过塑料瓶体并将塑料瓶3固定连接。

作为上述技术方案的进一步技术方案，所述单元组件2中的塑料瓶3瓶体均横向设置或竖向设置，且单元组件2中的塑料瓶瓶口方向相同。

第一种实施方式(简称实施例1)可使单元组件中的塑料瓶3均竖向设置，如图1-图3所示，墙体横向设有1-6组平行布置的单元组件2，墙体横向优选3组平行布置的单元组件；第二种实施方式(简称实施例2)可使单元组件中的塑料瓶均横向设置，如图4-图6所示，且墙体横向设有1-2组平行布置的单元组件2即可，墙体横向优选1组平行布置的单元组件。

作为上述技术方案的进一步技术方案，所述墙体填充物由水泥砂浆或石灰、泥浆和农作物秸秆填充，使横向及纵向设置的单元组件连接为一体。墙体填充物起加强墙体稳固性的作用。

作为上述技术方案的进一步技术方案，所述塑料瓶3内填充物为土、农作物秸秆粉碎物或土与农作物秸秆粉碎物的混合物。塑料瓶内填充填充物加重单元组件的重力，从而使墙体更加稳固。

作为上述技术方案的进一步技术方案，所述墙体外可用土砌或油毡覆盖，起美观及保温作用。

使用时，将矿泉水塑料瓶摆放整齐并通过铁丝或木条将其并排串联连接在一起，之后将塑料瓶内填充泥土，并盖盖密封，完成单元组件的制备。之后将单元组件横向及纵向并列排布构成墙体，横向通过紧固件连接，纵向通过固定件连接，最后将连接件的两端固定在柱子上，并浇筑水泥砂浆或石灰、泥浆和农作物秸秆的混合物，使其填充矿泉水塑料瓶间隙，最后在墙体外用土砌或油毡覆盖，起美观和保温作用。此外，连接件、固定件及紧固件优选铁丝，通过铁丝将矿泉水塑料瓶连接在一起构成网状结构，增强其整体稳固性，地震时不易倒塌，从而避免人员的伤亡。
